SÚPRAVY SCREAMIN' EAGLE STAGE 2 BIG BORE PRE MODELY EFI
J053652025-01-23
VŠEOBECNÉ INFORMÁCIE
Číslo súpravy
27543-08, 27545-08, 27557-08
Modely
Informácie o vhodnosti pre jednotlivé modely nájdete v maloobchodnom katalógu náhradných dielov a príslušenstva alebo v časti venovanej náhradným dielom a príslušenstvu na stránke www.harley-davidson.com (iba v angličtine).
Ďalšie požadované diely
Odporúča sa samostatné zakúpenie súpravy vymedzovacích podložiek vačkového mechanizmu (25928-06). Táto súprava obsahuje päť rôznych vymedzovacích podložiek na zaistenie správneho zarovnania ozubeného kolesa.
VÝSTRAHANa správnej inštalácii tejto súpravy závisí bezpečnosť vodiča a spolujazdca. Použite zodpovedajúce postupy uvedené v servisnej príručke. Ak daný postup presahuje vaše schopnosti alebo nemáte potrebné nástroje, zverte inštaláciu predajcovi motocyklov Harley-Davidson. Nesprávna inštalácia tejto súpravy môže mať za následok smrť alebo ťažké zranenie. (00333b)
POZNÁMKA
Tento návod odkazuje na informácie v servisnej príručke. Na túto montáž je potrebná servisná príručka pre daný model motocykla. Môžete ju získať od predajcu motocyklov Harley-Davidson.
Montáž štítku s informáciami o výrobku z tejto súpravy je povinná v rámci regulácií stanovených Kalifornskou radou pre vzdušné zdroje (Californian Air Resources Board – CARB) pre všetky modely Touring z roku 2007 a modely Dyna a Softail z rokov 2007 – 2008. Umiestnite ho na pravú stranu rámu priamo pod nálepku VIN. Tento štítok sa nevyžaduje mimo štátu Kalifornia.
MONTÁŽ
VÝSTRAHAPočas servisných prác na palivovom systéme nefajčite a nepracujte v blízkosti otvoreného ohňa alebo iskier. Benzín je extrémne horľavý a výbušný a môže spôsobiť smrť alebo ťažké zranenie. (00330a)
POZNÁMKA
Táto súprava Big-Bore Stage 2 je určená iba pre vysoké výkony. Diely, ktorých použitie súvisí s výkonom motora, sú určené iba pre skúsených vodičov.
Vzduchový filter zahrnutý v týchto súpravách je navrhnutý tak, aby fungoval iba s týmito súpravami. Žiadna iná kombinácia komponentov nie je potvrdená ako legálna pre použitie v cestnej premávke.
Tesnenia dodávané v súprave na konverziu 1690 eliminujú potrebu originálnych O-krúžkov tesnení hláv. Z tohto dôvodu NEMONTUJTE pôvodné O-krúžky (11273) na kolíky v hornej časti valcov, pretože v opačnom prípade môže dôjsť k vážnemu poškodeniu motora.
Prestavba valcov a piestov na veľký otvor
POZNÁMKA
Montáž tejto súpravy vyžaduje demontáž hláv valcov, valcov a piestov. Pokyny nájdete v servisnej príručke.
Vačkové hriadele na zvýšenie výkonu
POZNÁMKA
Montáž tejto súpravy vyžaduje demontáž a montáž nosnej dosky vačky. Pokyny nájdete v servisnej príručke.
Meranie vzdialenosti piesta k ventilu
Po namontovaní netovárenských vačiek skontrolujte vzdialenosť medzi piestom a ventilom.
- Naneste 3 mm vrstvu plastelíny na korunky piestov v miestach, kde sa ventily dotýkajú piestov.
- Podľa servisnej príručky zmontujte hlavy a ventilové rozvody a utiahnite čapy valcov špecifikovaným uťahovacím momentom.
- Ručne otáčajte motorom tak, aby ste vykonali dve celé otočenia.
- Demontujte hlavy a zmerajte plastelínu na jej najtenšom mieste.
POZNÁMKA
Plastelína musí na jej najtenšom mieste merať 2,03 mm. Ak meranie nespĺňa minimálnu hrúbku, musí sa zvýšiť hĺbka zárezov ventilu. Hĺbka drážok nesmie prekročiť 3,43 mm.
Meranie vzdialenosti ventila k ventilu
POZNÁMKA
Po namontovaní zdvíhacích tyčiek počkajte desať minút pred naštartovaním motora. Počas tohto čakania dôjde k odvzdušneniu zdvíhadiel, čo zabráni ohnutiu zdvíhacích tyčiek alebo ventilov.
- Natočte motor tak, aby boli oba ventily na prednom valci čiastočne otvorené. Zasvieťte baterkou do výfukového otvoru a namierte svetlo na otvor zapaľovacej sviečky, aby ste videli ventily. Podľa potreby otočte motor tak, aby boli hlavy nasávacieho a výfukového ventilu prekrížené (oba ventily rovnako ďaleko od ich ložísk).
- Medzi dvoma hlavami ventilov sa požaduje vzdialenosť 1,016 mm. Na meranie tejto vzdialenosti použite 0,040″ merač hrúbky káblov (1). Na úpravu vzdialenosti zbrúste okraje nasávacích a výfukových ventilov pod 45-stupňovým uhlom (2).
- Opakujte kroky 1 a 2 pre zadný valec.
POZNÁMKA
Pozrite Obrázok 1 . Ak je po zhodnotení stavu nutné zbrúsiť nasávacie a výfukové ventily tak, aby spĺňali požadovanú vzdialenosť 1,016 mm medzi dvoma hlavami ventilov, zmerajte okraje (3) takto: minimálna vzdialenosť 0,787 mm na výfukových ventiloch a minimálna vzdialenosť 0,381 mm na nasávacích ventiloch.
Montáž nových piestov, valcov a hláv valcov
- Montáž – namontujte piesty, valce a hlavy valcov. Pozrite si servisnú príručku.
Vysokovýkonná tanierová pružina spojky
- Demontáž – demontujte kryt primárneho prevodu, reťaz, príchytku tanierovej pružiny a tanierovú pružinu. Pozrite si servisnú príručku.
- Montáž – namontujte príchytku tanierovej pružiny, tanierovú pružinu, reťaz a kryt primárneho prevodu. Pozrite si servisnú príručku.
Vysokovýkonný vzduchový filter
Pri montáži postupujte podľa pokynov dodaných s vysokovýkonným vzduchovým filtrom v tejto súprave.
| 1 | 0,040″ priemer kábla |
| 2 | 45-stupňový uhol |
| 3 | Okraje ventilov |

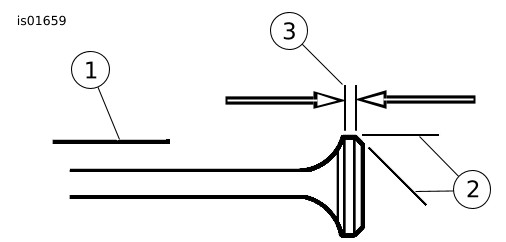

Obrázok 1. Zaoblenie hlavy ventilu
Finálna montáž
| 1. | Namontujte hlavnú poistku. Pozrite si servisnú príručku. | |
| 2. | Namontujte sedadlo (ak bolo odstránené). Po namontovaní sedlo nadvihnite a presvedčite sa, či je bezpečne pripevnené. Pozrite si servisnú príručku. |
Opätovná kalibrácia ECM
UPOZORNENIE
Po montáži tejto zostavy je treba znova kalibrovať jednotku ECM. Ak nie je vykonaná správna kalibrácia jednotky ECM, môže dôjsť k vážnemu poškodeniu motora. (00399b)
Stiahnite si novú kalibráciu ECM pomocou softvéru Digital Technician™ u predajcu Harley-Davidson.
SERVISNÉ DIELY

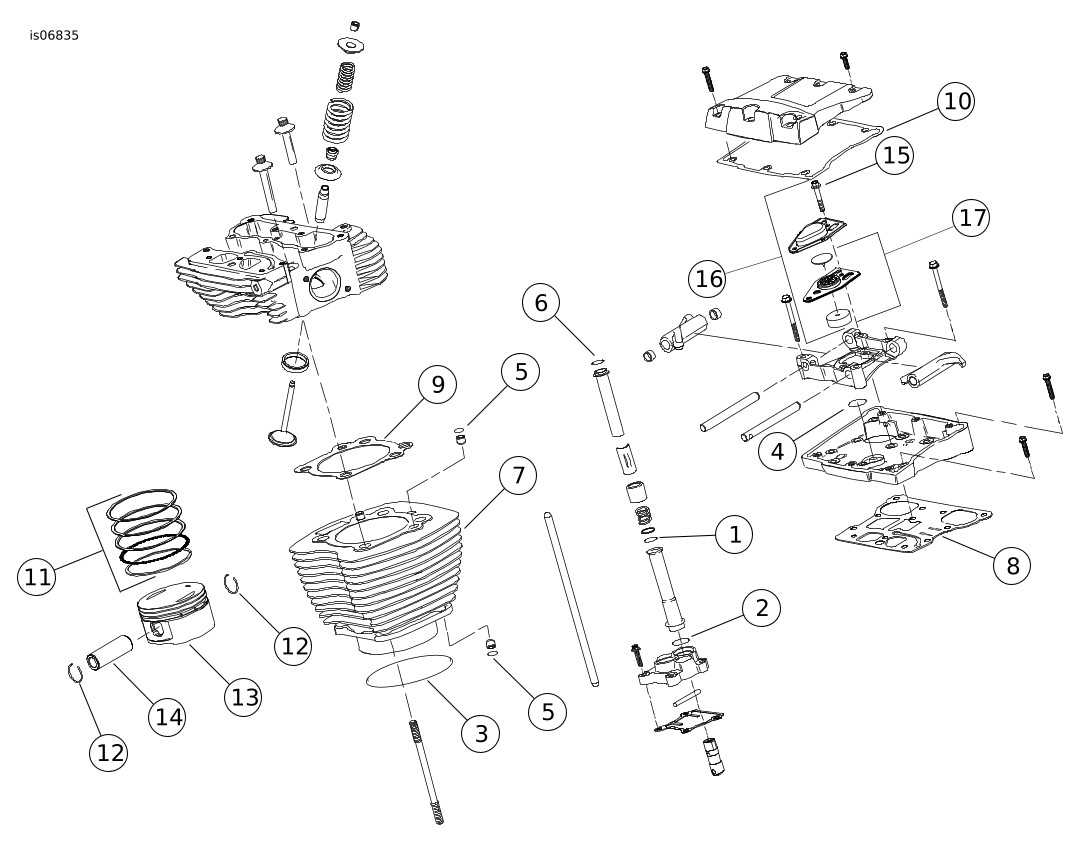

Obrázok 2. Servisné diely: Súprava Screamin' Eagle Big Bore EFI Stage 2
Tabuľka 1. Servisné diely: Súprava Screamin' Eagle Big Bore EFI Stage 2
Položka | Opis (množstvo) | Číslo dielu |
|---|---|---|
1 | O-krúžok, kryt strednej tlačnej tyče (4) | 11132A |
2 | O-krúžok, kryt dolnej tlačnej tyče (4) | 11145A |
3 | O-krúžok, kohút valca (2) | 11256 |
4 | O-krúžok, podpora vahadla (2) | 11270 |
5 | O-krúžok, príchytka krúžku dosky valca (2) | 11273 |
6 | O-krúžok, kryt hornej tlačnej tyče (4) | 11293 |
7 | Zostava, valec 1690, čierna (2) | 16547-99A |
8 | Tesnenie, základňa krytu vahadla (2) | 16719-99B |
9 | Súprava, tesnenie hlavy (2) | 16787-99A |
10 | Tesnenie, horná časť krytu vahadla (2) | 17386-99A |
11 | Sada obručí, piest, štandardný 1690 (2) | 21918-99 |
12 | Kruhová príchytka, čap piestu (4) | 22097-99 |
13 | Piest, štandardný 1690 (2) | Nepredáva sa samostatne |
14 | Čap, piest (2) | 22131-05 |
15 | Odvzdušňovacia skrutka (4) | 4400 |
16 | Zostava odvzdušňovača | 17025-03A |
17 | Zostava usmerňovača (2) | 26500002 |
18 | Vložka filtra, odvzdušňovač (2) | 63815-99 |
19 | Tesnenie, sacie potrubie (nie je zobrazené) (2) | 26995-86B |
20 | Vzduchový filter Stage 1 (nie je zobrazený) | |
| 29406-08 29260-08 29440-99D | |
21 | Tanierová pružina spojky, vysokovýkonná (nie je zobrazená) | 37951-98 |
22 | Loctite 262, červená, 0,5 ml tuba (nie je zobrazené) | 94673-99 |
23 | Štítok s informáciami o výrobku (nie je zobrazený) | Nepredáva sa samostatne |
Súprava piestov (21966-07) obsahuje položky 11 až 14. Odvzdušňovač
Súprava tesnení (17162-03) obsahuje položky 15 až 18. | ||
Obrázok 3. Servisné diely: Súprava Screamin' Eagle Big Bore EFI Stage 2
Tabuľka 2. Servisné diely: Súprava Screamin' Eagle Big-Bore EFI Stage 2
Položka | Opis (množstvo) | Číslo dielu |
|---|---|---|
1 | Ploché tesnenie, kryt vačkového mechanizmu | 25244-99A |
2 | Poistná obruč | 11461 |
3 | Vačkový hriadeľ, predný, SE-255 | Nepredáva sa samostatne |
4 | Vačkový hriadeľ, zadný, SE-255 | Nepredáva sa samostatne |
5 | Ložisko, ihlové (2) (musí sa v prípade potreby zakúpiť samostatne) | 9215 |
6 | O-krúžok, medzi olejovým čerpadlom a doskou vačkového hriadeľa | 11286 |
7 | O-krúžok, medzi nosnou doskou vačkového hriadeľa a kľukovou skriňou (2) | 11301 |
Položky zmienené v texte, ktoré nie sú súčasťou súpravy: | ||
A | Súprava na zadržiavanie vačkového pohonu (vrátane skrutky a podložky) | 91800088 |
Poznámky: Položky 3 a 4 sú k dispozícii v súprave vačiek (25638-07). | ||
