SCREAMIN' EAGLE STAGE 2 BIG BORE KITS VOOR EFI-MODELLEN
J053652025-01-23
ALGEMEEN
Setnummer
27543-08, 27545-08, 27557-08
Modellen
Voor modelgerelateerde informatie raadpleegt u de P&A-detailhandel catalogus of het gedeelte 'Parts and Accessories' (Onderdelen en accessoires) op www.harley-davidson.com (alleen Engelstalig).
Vereiste Aanvullende Onderdelen
De afzonderlijke aanschaf van de afstandsstukset voor de nokkenas (25928-06) wordt aanbevolen. Deze set bevat vijf verschillende afstandsringen waarmee het tandwiel op de juiste manier kan worden uitgelijnd.
WAARSCHUWINGDe veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Volg de juiste stappen uit de servicehandleiding. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00333b)
OPMERKING
In dit instructieblad wordt verwezen naar informatie in de servicehandleiding. Voor deze installatie is een servicehandleiding voor uw model motorfiets vereist. Deze is verkrijgbaar bij een Harley-Davidson-dealer.
Het label met productinformatie in deze set is een vereiste voor de Californische emissienormen (California Air Resource Board [CARB]), voor alle 2007 Touring-modellen en 2007-2008 Dyna- en Softail-modellen. Plaats het label op de rechterzijde van het frame, direct onder het framenummer-sticker (VIN-sticker). Buiten Californië is dit label niet vereist.
Setinhoud
MONTAGE
WAARSCHUWINGTijdens het uitvoeren van servicewerkzaamheden aan het brandstofsysteem is roken verboden en zijn open vuren en vonken in de nabijheid niet toegestaan. Benzine is uitermate ontvlambaar en zeer explosief, wat ernstig of dodelijk letsel tot gevolg kan hebben. (00330a)
OPMERKING
Deze Big-Bore Stage 2 kit is alleen bedoeld voor High Performance toepassingen. Vermogensonderdelen die met het motorblok in verband staan, zijn alleen voor de ervaren bestuurder bedoeld.
Het luchtfilter in deze kits is ontworpen om alleen met deze kits te werken. Alle andere combinaties van onderdelen zijn niet goedgekeurd voor gebruik op de weg.
De pakkingen in de 1690-conversiekit maken de originele koppakking O-ringen overbodig. Installeer daarom NIET de originele (OE) O-ringen (11273) aan de bovenkant van de cilinderpluggen, anders kan er ernstige motorschade optreden.
Big-Bore cilinder- en zuigerconversie
OPMERKING
Voor de installatie van deze kit moeten de cilinderkoppen, cilinders en zuigers worden verwijderd. Zie de servicehandleiding voor instructies.
High Performance-nokkenassen
OPMERKING
Installatie van deze set vereist verwijdering en installatie van de nokkenassteunplaat. Zie de servicehandleiding voor instructies.
Meet de afstand zuiger tot klep
Controleer na het installeren van niet-standaard nokken de speling tussen zuiger en klep.
- Breng een laag klei van 1/8 inch (3 mm) aan op de toppen van de zuigers , daar waar kleppen en zuigers samenkomen.
- Raadpleeg de servicehandleiding, monteer de cilinderkoppen en kleppentrein en draai de cilinderbouten aan tot het gespecificeerde koppel.
- Draai de motor met de hand twee volledige omwentelingen rond.
- Verwijder de koppen en meet de kleilaag op het dunste punt.
OPMERKING
De kleilaag moet op het dunste punt 0,080 inch (2,03 mm) meten. Wanneer deze laag niet de minimale dikte heeft, moet de diepte van de uitsparingen voor de kleppen worden vergroot. De diepte van de inkepingen mag niet groter zijn dan 0,135 inch (3,43 mm).
Meet de klep-tot-klepspeling
OPMERKING
Wacht tien minuten voordat u de motor aanzet na het installeren van de klepstoters. Dit zorgt ervoor dat de tappets kunnen ontluchten en voorkomt dat de klepstoters of kleppen verbuigen.
- Draai de motor zo dat beide kleppen op de voorste cilinder gedeeltelijk open zijn. Schijn een licht door de uitlaatpoort en kijk door het bougiegat om de kleppen te bekijken. Draai de motor, indien nodig, naar het punt waar de uitlaat- en inlaatklepkoppen elkaar kruisen, waarbij beide kleppen even ver van hun plaats zijn.
- Er is een speling van 0,040 inch (1,016 mm) nodig tussen de twee klepkoppen. Gebruik een draadmaat van 0,040 inch (1) om dit te meten. Om de speling aan te passen, slijpt u de randen van de inlaat- en uitlaatkleppen in een hoek van 45 graden (2).
- Herhaal stap 1 en 2 voor de achterste cilinder.
OPMERKING
Zie Afbeelding 1 . Als het na inspectie nodig is om de inlaat- en uitlaatkleppen te slijpen om de speling van 0,040 inch (1,016 mm) tussen de twee klepkoppen te bereiken, moeten de marges (3) als volgt worden gemeten: Minimale marge van 0,031 inch (0,787 mm) op uitlaatkleppen en minimale marge van 0,015 inch (0,381 mm) op inlaatkleppen.
Installeer nieuwe zuigers, cilinders en cilinderkoppen
- Montage - Installeer zuigers, cilinders en cilinderkoppen. Zie de servicehandleiding.
High-performance koppelingsmembraanveer
- Demontage - Verwijder de primaire kettingkast, de ketting, de membraanveerhouder en de membraanveer. Zie de servicehandleiding.
- Montage - Installeer de membraanveerhouder, de membraanveer, de ketting en de primaire kettingkast. Zie de servicehandleiding.
High-performance luchtfilter
Volg de instructies die bij de High-performance luchtfilter in deze kit zijn geleverd voor installatie.
| 1 | 0,040 inch draadmaat |
| 2 | hoek van 45 graden |
| 3 | Klepafstand |
Afbeelding 1. Klepschotels slijpen
Eindmontage
| 1. | Monteer de hoofdzekering. Zie de servicehandleiding. | |
| 2. | Installeer zadel (indien verwijderd). Trek na montage het zadel omhoog om te controleren of het goed vastzit. Zie de servicehandleiding. |
Opnieuw kalibreren van de ECM
MEDEDELING
De ECM moet na de montage van deze set opnieuw worden gekalibreerd. Als de ECM niet opnieuw gekalibreerd wordt, kan dit ernstige schade toebrengen aan het motorblok. (00399b)
Download de nieuwe ECM-kalibratie met behulp van de Digital Technicianâ„¢ bij een Harley-Davidson-dealer.
SERVICEONDERDELEN

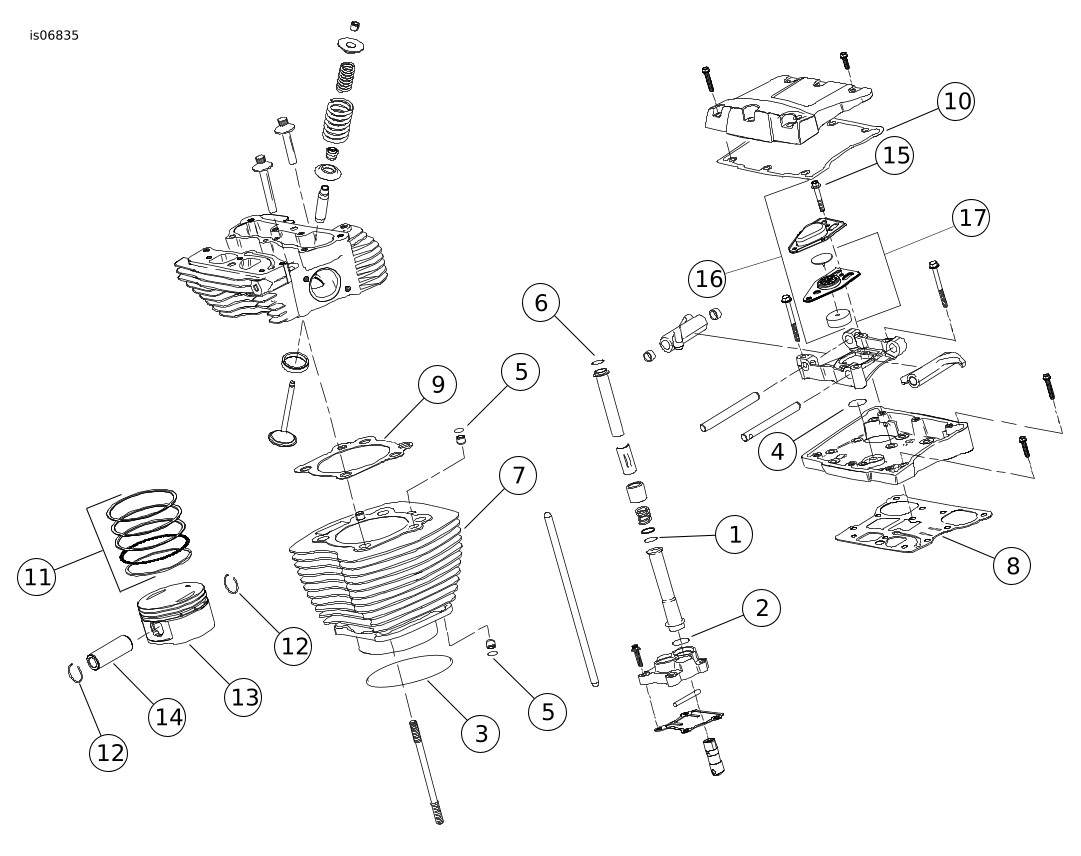

Afbeelding 2. Serviceonderdelen: Screamin' Eagle Big Bore EFI Stage 2 Kit
Tabel 1. Serviceonderdelen: Screamin' Eagle Big Bore EFI Stage 2 Kit
Onderdeel | Beschrijving (aantal) | Onderdeelnummer |
|---|---|---|
1 | O-ring, middelste klepstoterstang cover (4) | 11132A |
2 | O-ring, onderste klepstoterstang cover (4) | 11145A |
3 | O-ring, cilinder zwikje (2) | 11256 |
4 | O-ring, tuimelaarsteunplaat (2) | 11270 |
5 | O-ring, cilinderdek ringpaspen (2) | 11273 |
6 | O-ring, bovenste klepstoterstang cover (4) | 11293 |
7 | Montage, 1690-cilinder, zwart (2) | 16547-99A |
8 | Pakking, tuimelaardeksel basis (2) | 16719-99B |
9 | Kit, koppakking (2) | 16787-99A |
10 | Pakking, top tuimelaarkap (2) | 17386-99A |
11 | Ringenset, zuiger, 1690 standaard (2) | 21918-99 |
12 | Circlip, zuigerpen (4) | 22097-99 |
13 | Zuiger, 1690 standaard (2) | Niet afzonderlijk verkrijgbaar |
14 | Pen, zuiger (2) | 22131-05 |
15 | Luchtbout (4) | 4400 |
16 | Carterontluchting | 17025-03A |
17 | Keerschot (2) | 26500002 |
18 | Filterelement, ontluchter (2) | 63815-99 |
19 | Afdichting, inlaatspruitstuk (niet afgebeeld) (2) | 26995-86B |
20 | Stage 1 Luchtfilter (niet afgebeeld) | |
| 29406-08 29260-08 29440-99D | |
21 | Koppelingsmembraanveer, high-performance (niet afgebeeld) | 37951-98 |
22 | Loctite 262, rood, tube 0,5 ml (niet afgebeeld) | 94673-99 |
23 | Label productinformatie (niet afgebeeld) | Niet afzonderlijk verkrijgbaar |
Piston Kit (21966-07) bevat items 11 t/m 14. Ontluchter
Gasket Kit (17162-03) bevat items 15 t/m 18. | ||
Afbeelding 3. Serviceonderdelen: Screamin' Eagle Big Bore EFI Stage 2 Kit
Tabel 2. Serviceonderdelen: Screamin' Eagle Big-Bore EFI Stage 2 Kit
Onderdeel | Beschrijving (aantal) | Onderdeelnummer |
|---|---|---|
1 | Pakking, nokkenaskap | 25244-99A |
2 | Sluitring | 11461 |
3 | Nokkenas voor, SE-255 | Niet afzonderlijk verkrijgbaar |
4 | Nokkenas achter, SE-255 | Niet afzonderlijk verkrijgbaar |
5 | Lager, naald (2) (moet indien nodig afzonderlijk worden aangeschaft) | 9215 |
6 | O-ring, tussen oliepomp en nokkenasplaat | 11286 |
7 | O-ring, tussen nokkenasplaat en carter (2) | 11301 |
Onderdelen genoemd in de tekst, maar niet bij de set inbegrepen: | ||
A | Bevestigingsset voor nokkenaandrijving (inclusief bout en onderlegring) | 91800088 |
Opmerkingen: Items 3 en 4 zijn verkrijgbaar in de Cam Kit (25638-07). | ||
