適用於 EFI 車型的 SCREAMIN' EAGLE STAGE 2 大孔徑工具包
J053652025-01-23
概述
工具包編號
27543-08, 27545-08, 27557-08
車型
有關車型適配資訊，請參閱 P&A 零售目錄 或 www.harley-davidson.com 網站上的零件及配件章節（僅限英文）。
其他所需零件
建議另外購買凸輪墊片套件（25928-06）。 這個工具包含五種不同的墊片，能正確對準鏈輪。
警告此工具包的正確安裝攸關騎士與乘客的安全。 請使用適當的維修手冊程序。 如果該程序不在您的能力範圍內，或者您沒有正確的工具，請讓Harley-Davidson經銷商進行安裝。 此工具包安裝不當，可能造成死亡或重傷。 (00333b)
附註
此說明書參考維修手冊上的資訊。 此安裝需要一份針對你車型的維修手冊，你可從哈雷大衛森經銷商處獲取。
此工具包中包含的產品資訊標籤為加州空氣資源協會（CARB）排放法規對所有2007款Touring車型和2007-2008款Dyna和Softail車型的要求。 請將標籤貼在車架右側，VIN貼紙的正下方。 在加州以外的地區不需要此標籤。
安裝
警告維修燃油系統時切勿吸煙，亦不可允許附近有開放火焰或火花。 汽油極為易燃、易爆，可能造成死亡或重傷。 (00330a)
附註
此大孔徑 Stage 2 工具包僅適用於高效能應用。 涉及引擎的高效能零件僅適用於資深騎士。
這些工具包中所含的空氣濾清器僅可與這些工具包配合使用。 任何其他部件組合均未被確認為可在道路上合法使用。
1690 改裝工具包中提供的密封墊無需再使用原廠汽缸頭密封墊的 O 形環。 因此，請勿將原廠（OE）O 形環（11273）安裝到汽缸銷釘的頂部，否則可能會嚴重損壞引擎。
大孔徑汽缸和活塞改裝
附註
安裝此工具包需要拆下汽缸頭、汽缸和活塞。 如需說明，請參閱維修手冊。
高效能凸輪軸
附註
安裝此工具包需要拆卸和安裝凸輪支撐板。 如需說明，請參閱維修手冊。
測量活塞到閥門的間隙
安裝非原廠凸輪后，應檢查活塞與氣門的間隙。
- 在活塞頂部（氣門可能接觸活塞的區域）塗抹一層 3 毫米（1/8 英吋）厚的黏土。
- 請參閱維修手冊，組裝汽缸頭和氣門機構，並將汽缸螺柱擰緊至指定的扭力。
- 手動將引擎完整轉動兩圈。
- 拆下閥頭，並在最薄的點測量黏土。
附註
在最薄处测得的粘土厚度必须有 2.03 毫米（0.080 英吋）。 如果此測量值不符合最小厚度，則必須增加閥門槽口的深度。 槽口的深度不得超過 0.135 英寸（3.43 毫米）。
測量閥門到閥門的間隙
附註
安裝推桿後，先等待十分鐘，再轉動引擎。 這樣就能讓挺桿排氣並防止推桿或氣門彎曲。
- 旋轉引擎，讓前汽缸的兩個閥門部分打開。 將燈光照射進排氣口，並從火花塞孔觀察氣門。 如有需要，旋轉引擎至排氣門和進氣門的氣門頭交叉點，此時兩個氣門均從氣門座脫離，且升程相等。
- 兩個氣門頭之間需要保持 0.040 英吋（1.016 毫米）的間隙。 使用 0.040 英吋的線規（1）進行測量。 要調整間隙，需以 45 度角（2）磨削進氣門和排氣門的邊緣。
- 對後汽缸重複步驟 1 和 2。
附註
請參閱「 圖1 」。 如果檢查後需要磨削進氣門和排氣門以達到兩個氣門頭之間 0.040 英吋（1.016 毫米）的間隙，必須按照以下要求測量邊緣（3）。 排氣門的最小邊緣厚度為 0.031 英吋（0.787 毫米），進氣門的最小邊緣厚度為 0.015 英吋（0.381 毫米）。
安裝新的活塞、汽缸和汽缸頭
- 組裝 - 安裝活塞、汽缸和汽缸頭。 請參閱維修手冊。
高效能離合器膜片彈簧
- 拆解 - 拆下主鏈箱、鏈條、膜片彈簧固定器和膜片彈簧。 請參閱維修手冊。
- 組裝 - 安裝膜片彈簧固定器、膜片彈簧、鏈條和主鏈箱。 請參閱維修手冊。
高效能空氣濾清器
按照此工具包中高效能空氣濾清器隨附的說明進行安裝。
| 1 | 0.040 英寸 線規 |
| 2 | 45 度角 |
| 3 | 閥門邊緣 |

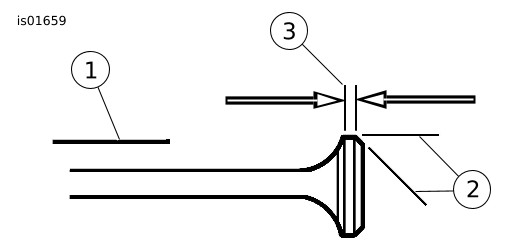

圖1。 斜切閥頭
最終組裝
| 1. | 安裝主保險絲。 請參閱維修手冊。 | |
| 2. | 安裝氣門座（如已拆下）。 安裝座位後，拉動座位，以確定是否已鎖緊。 請參閱維修手冊。 |
重新校準ECM
注意
安裝此工具包之前，您必須重新校準ECM。 未能妥善重新校準ECM可導致引擎嚴重損壞。 (00399b)
使用 Digital Technician™ 在 Harley-Davidson 經銷商處下載新的 ECM 校準。
維修零件
圖2。 維修零件 Screamin' Eagle 大孔徑 EFI Stage 2 工具包
表格1。 維修零件 Screamin' Eagle 大孔徑 EFI Stage 2 工具包
項目 | 產品描述（數量） | Part No. |
|---|---|---|
1 | O 形環，中推桿蓋 (4) | 11132A |
2 | O 形環，下推桿蓋 (4) | 11145A |
3 | O 形環，汽缸頭 (2) | 11256 |
4 | O 形環，搖臂支架 (2) | 11270 |
5 | O形環，汽缸上部環銷釘（2） | 11273 |
6 | O 形環，上推桿蓋 (4) | 11293 |
7 | 組件，1690 汽缸，黑色（2） | 16547-99A |
8 | 密封墊，搖臂蓋底座 (2) | 16719-99B |
9 | 工具包，汽缸頭密封墊（2） | 16787-99A |
10 | 密封墊，搖臂蓋頂部 (2) | 17386-99A |
11 | 活塞環組，1690 標準（2） | 21918-99 |
12 | 簧環，活塞銷 (4) | 22097-99 |
13 | 活塞，1690 標準（2） | 不單獨出售 |
14 | 銷，活塞 (2) | 22131-05 |
15 | 通氣裝置螺栓 (4) | 4400 |
16 | 通氣裝置組件 | 17025-03A |
17 | 擋板組件（2） | 26500002 |
18 | 濾清器濾芯，通氣裝置（2） | 63815-99 |
19 | 密封件，進氣歧管（未顯示）（2） | 26995-86B |
20 | Stage 1 空氣濾清器（未顯示） | |
| 29406-08 29260-08 29440-99D | |
21 | 離合器膜片彈簧，高效能（未顯示） | 37951-98 |
22 | Loctite 262，紅色，0.5 ml 管（未顯示） | 94673-99 |
23 | 產品資訊標籤（未顯示） | 不單獨出售 |
活塞工具包（21966-07）包括第 11 至 14 項。 通氣裝置
密封墊工具包（17162-03）包括第 15 至 18 項。 | ||
圖3。 維修零件 Screamin' Eagle 大孔徑 EFI Stage 2 工具包
表格2。 維修零件 Screamin' Eagle 大孔徑 EFI Stage 2 工具包
項目 | 產品描述（數量） | Part No. |
|---|---|---|
1 | 密封墊，凸輪蓋 | 25244-99A |
2 | 固定環 | 11461 |
3 | 凸輪軸，前，SE-255 | 不單獨出售 |
4 | 凸輪軸，后，SE-255 | 不單獨出售 |
5 | 滾針軸承（2）（如需要，必須單獨購買） | 9215 |
6 | O形環，油泵到凸輪板 | 11286 |
7 | O形環，凸輪板至曲柄軸箱（2） | 11301 |
文中提到但未列入工具包中的項目： | ||
A | 凸輪傳動固位工具包（包括螺絲和墊圈） | 91800088 |
備註： 第 3 和 4 項在凸輪工具包（25638-07）中提供。 | ||
