Kit cu șuruburi etapă SCREAMIN' EAGLE 117 (1916 CC)
J062852025-01-23
GENERAL
Cod kit
92500054, 92500055
Modele
Pentru informații privind montarea pe anumite modele, consultați catalogul de vânzare cu amănuntul de piese și accesorii sau secțiunea Piese și accesorii de pe www.harley-davidson.com (numai în limba engleză).
Cerințe pentru montare
Poate fi necesară achiziționarea și instalarea separată a unor piese sau accesorii suplimentare pentru instalarea corespunzătoare a acestui kit. Consultați catalogul de retail de piese și accesorii sau secțiunea Piese și accesorii de pe www.harley-davidson.com (numai în limba engleză).
Instalarea corectă a acestui kit necesită, de asemenea, utilizarea Digital Technician™ la un dealer Harley-Davidson sau achiziționarea separată sau utilizarea kitului Screamin' Eagle Street Performance Tuner.
OBSERVAȚIE
Nu utilizați pistoane CVO stoc cu cilindri de 4 inci cu șurub, deoarece este posibil să apară interferențe între pistoane și carter.
AVERTISMENTSiguranța motociclistului și a pasagerului depinde de instalarea corectă a acestui kit. Utilizați procedurile corespunzătoare din manualul de service. Dacă nu aveți capacitatea de a efectua procedura sau dacă nu aveți instrumentele corecte, lăsați un dealer Harley-Davidson să efectueze instalarea. Instalarea necorespunzătoare a acestui kit ar putea conduce la deces sau la vătămări grave. (00333b)
OBSERVAȚIE
Această fișă de instrucțiuni se referă la informațiile din manualul de service. Pentru montare, este necesar un manual de service pentru modelul dumneavoastră de motocicletă. Puteți obține unul de la un dealer Harley-Davidson.
Conținut kit
OBSERVAȚIE
Montarea acestui kit de către un dealer autorizat Harley-Davidson nu va afecta garanția limitată a vehiculului.
Acest kit este destinat exclusiv aplicațiilor de înaltă performanță. Comercializarea sau utilizarea acestui kit de performanță pentru motor pe vehiculele cu motor cu poluare controlată este legală în anumite țări sau regiuni. Pentru cerințele de compatibilitate valabile în zona în care vă aflați, consultați un dealer local Harley-Davidson.
Acest kit include o etichetă de rodaj cu emisii parțiale și o etichetă cu informații despre produs, ca o cerință a reglementărilor privind emisiile EPA de la CARB (California Air Resource Board - Consiliul pentru resursa aer din California). Găsiți eticheta referitoare la emisia de gaze pe tubul cadrului de sub ghidon. Plasați noua etichetă parțială din acest kit peste porțiunea
superioară a etichetei privind emisiile de pe tubul cadrului.
Găsiți eticheta cu numărul VIN pe tubul cadrului de sub ghidon. Plasați noua etichetă cu informații despre produs sub eticheta cu numărul VIN de pe tubul cadrului.
DEMONTAREA
Pregătirea pentru service
| 1. | Dezarmați sistemul de securitate. | |
| 2. | Ridicați motocicleta. | |
| 3. | Scoateți șaua. Consultați manualul de service. | |
| 4. | Scoateți siguranța principală. Consultați manualul de service. | |
| AVERTISMENT Când depanați sistemul de combustibil, nu fumați și nu permiteți flacără deschisă sau scântei în apropiere. Benzina este extrem de inflamabilă și explozivă, fapt care ar putea conduce la deces sau la vătămări grave. (00330a) | ||
| 5. | Demontați rezervorul de combustibil. Consultați manualul de service. |
Demontați componentele motorului
- Demontați ansamblul existent de filtrare a aerului. Consultați manualul de service.
- Demontați sistemul de eșapament existent. Consultați manualul de service.
- Dezasamblați capătul superior al motorului și ansamblul plăcii cu came. Consultați manualul de service.
MONTAREA
Montați componentele motorului
- Consultați Figura 3 . Montați noii rulmenți interiori pentru came incluși în acest kit.
- Asamblați corpul clapetei de accelerație și injectoarele din kit folosind conducta de combustibil și șina de combustibil a echipamentului original. Urmați instrucțiunile din kitul corpul clapetei furnizat.
- Montați ansamblul corpului clapetei de accelerație pe motor folosind flanșele de admisie și garniturile furnizate în kitul corpului de clapetă. Urmați instrucțiunile din kitul corpului de clapetă furnizat.
- Montați sistemul de eșapament. Consultați manualul de service.
- Montați ansamblul de filtrare a aerului. Urmați instrucțiunile din kitul de filtru de aer.
Asamblare finală
| 1. | Montați rezervorul de combustibil. Consultați manualul de service. | |
| 2. | Montați șaua. După montarea șeii, trageți de ea în sus pentru a verifica fermitatea fixării. Consultați manualul de service. | |
| 3. | Montați siguranța principală. Consultați manualul de service. |
NOTIFICARE
Când instalați acest kit, trebuie să recalibrați modulul ECM. Dacă nu recalibrați corespunzător modulul ECM, motorul poate fi grav avariat. (00399b)
| 4. | Descărcați noua calibrare ECM de la un dealer Harley-Davidson sau folosiți kitul de reglare Screamin' Eagle Street Performance Tuner. Unealtă specială: DIGITAL TECHNICIAN II (HD-48650) | |
| 5. | Puneți motorul în funcțiune. Repetați procedura de câteva ori pentru a vă asigura că funcționează corect. |
Funcționare
Consultați secțiunea REGULI DE CONDUS ÎN TIMPUL RODAJULUI din manualul proprietarului pentru instrucțiuni despre rodajul motocicletei.
COMPONENTE DE SERVICE
Figura 1. Componente de service: Kit cu șuruburi Screamin' Eagle Twin Cam 117 (1916 cc) Bolt-on
Tabelul 1. Componente de service: Kit cu șuruburi Screamin' Eagle Twin Cam 117 (1916 cc) Bolt-on
Articol | Descriere (Cantitate) | Part No. | Articol | Descriere (Cantitate) | Part No. | |
|---|---|---|---|---|---|---|
1 | Garnitură, bază capac de culbutor (2) | 16719-99B | 8 | Bolț de aerisire (4) | 4400 | |
2 | Garnitură, capac superior de culbutor (2) | 17386-99A | 9 | Ansamblu supapă de aerisire (2) | 17025-03A | |
3 | Garnitură, capac tachet (2) | 18635-99B | 10 | Ansamblu deflectoare (2) [include garnituri (2)] | 26500002 | |
4 | Inel O, capac mijlociu tijă de împingere (4) | 11132A | 11 | Garnituri de supapă (4) (nu sunt prezentate) | 18067-09 | |
5 | Inel O, capac inferior tijă de împingere (4) | 11145A | 12 | Kit de ridicare de mare capacitate | 18572-13 | |
6 | Inel O, capac superior tijă de împingere (4) | 11293 | 13 | Kit tijă de împingere cu potrivire perfectă, +.030 in | 18401-03 | |
7 | Inel O, suport braț culbutor (2) | 11270 | ||||
Note: Articolele 1 până la 11 sunt incluse în kitul de garnituri superioare (17349-07B). | ||||||

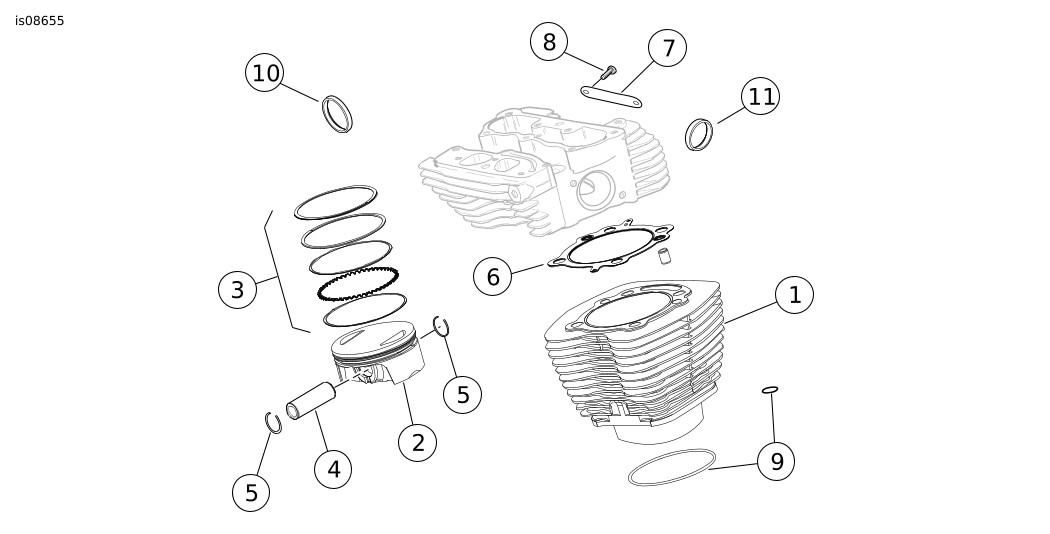

Figura 2. Componente de service: Kit cu șuruburi Screamin' Eagle Twin Cam 117 (1916 cc) Bolt-on
Tabelul 2. Componente de service: Kit cu șuruburi Screamin' Eagle Twin Cam 117 (1916 cc) Bolt-on
Articol | Descriere (Cantitate) | Part No. | Articol | Descriere (Cantitate) | Part No. | |
|---|---|---|---|---|---|---|
1 | Ansamblu cilindru (negru) (2) | 16800126 | 6 | Garnitură, chiulasă MLS de 4.125 inci (2) | 16500510 | |
Ansamblu cilindru (granit) (2) | 16800128 | 7 | Medalion 117, chiulasă | Nu se vinde separat | ||
2 | Piston (2) | Nu se vinde separat | 8 | Șuruburi (4), medalion | 25800017 | |
3 | Set inel piston (2) | 22000051 | 9 | Garnitură inelară, bază chiulasă (1) | 11907 | |
4 | Bolț de piston (2) | 22100001 | 10 | Garnitură, port evacuare (2) | 65324-99A | |
5 | Șaibă elastică bolț de piston (4) | 22097-99 | 11 | Garnitură de etanșare, colector de admisie (2) | 26995-86B | |
Note: Kitul de piston (2190079) include articolele 2 până la 5. Articolele 9 până la 11 sunt de asemenea incluse în kitul de garnituri superioare (17349-07B). Articolele de la 1 la 8 sunt incluse în kitul de piston și cilindru (92500050) negru și (92500051) granit. | ||||||
Figura 3. Componente de service: Kit cu șuruburi Screamin' Eagle Twin Cam 117 (1916 cc) Bolt-on
Tabelul 3. Componente de service: Kit cu șuruburi Screamin' Eagle Twin Cam 117 (1916 cc) Bolt-on
Articol | Descriere (Cantitate) | Part No. |
|---|---|---|
1 | Garnitură pentru capacul camelor | 25244-99A |
2 | Inelul de fixare | 11461 |
3 | Arbore cu came, față | Nu se vinde separat |
4 | Arbore cu came, spate | Nu se vinde separat |
5 | Kit de rulment, ac, partea stângă (2) | 24018-10 |
6 | Inel de etanșare între pompa de ulei și carter | 11293 |
7 | Inel de etanșare între placa de sprijin a camelor și carter (2) | 11301 |
8 | Rolă de fixare | 601 |
9 | Kit garnituri inelare, include garnituri inelare pentru baza cilindrului | 11907 |
10 | Kit injector Hi-flow (nu este prezentat) | 27796-08 |
11 | Kit corp clapetă ETC 58 mm (nu este prezentat) | 27713-08 |
12 | Etichetă parțială privind reglarea emisiilor (nu este prezentată) | Nu se vinde separat |
13 | Eticheta cu informații despre produs (nu este prezentată) | Nu se vinde separat |
Articolele sunt menționate în text, dar nu sunt incluse în kit: | ||
A | Kit de retenție a unității cu came (include șurub și șaibă) | 91800088 |
Articolele 3 și 4 sunt disponibile în Kitul de came, SE259 (25482-10) | ||
