SCREAMIN' EAGLE 117 (1916 CC) külgekruvitav etapikomplekt
J062852025-01-23
ÜLDOSA
Komplekti number
92500054, 92500055
Mudelid
Mudeli sobivuse teavet vaadake P&A jaemüügikataloogist või osade ja tarvikute jaotisest veebilehel www.harley-davidson.com (ainult inglise keeles).
Paigaldusnõuded
Selle komplekti nõuetekohase paigaldamise jaoks võib olla vajalik eraldi müüdavate lisaosade või tarvikute ostmine ja paigaldamine. Vaadake varuosade ja lisavarustuse jaemüügikataloogi või varuosade ja lisavarustuse jaotist aadressil www.harley-davidson.com (ainult inglise keeles).
Selle komplekti nõuetekohane paigaldamine nõuab ka Digital Technician™ kasutamist Harley-Davidsoni edasimüüja juures või Screamin' Eagle Street Performance Tuner Kiti eraldi ostmist või kasutamist.
MÄRKUS.
Ärge kasutage 4-tolliste külgekruvitavate silindritega algseid CVO kolbe, sest see võib põhjustada kolbide ja karteri kokkusobimatust.
HOIATUS!Juhi ja kaassõitja turvalisus oleneb sellest, kas komplekt on õigesti paigaldatud. Kasutage sobivaid hooldusjuhendi protseduure. Kui protseduur pole teile jõukohane või teil puuduvad õiged tööriistad, laske paigaldada Harley-Davidson®-i edasimüüjal. Selle komplekti vale paigaldamine võib põhjustada surma või raskeid vigastusi. (00333b)
MÄRKUS.
See juhiste leht viitab hooldusjuhendi teabele. Paigaldamiseks on vaja teie mootorratta mudeli hooldusjuhendit. See on saadaval Harley-Davidson®-i edasimüüjate juures.
Komplekti sisu
MÄRKUS.
Selle komplekti paigaldamine volitatud Harley-Davidson®-i edasimüüja poolt ei mõjuta teie piiratud sõiduki garantiid.
Komplekt on mõeldud ainult suure jõudlusega rakenduste jaoks. See mootoriga seotud jõudluskomplekt on seaduslik müügiks või kasutamiseks valitud riikides või piirkondades saastekontrolliga mootorsõidukitel. Teie piirkonnas kohalike määruste kohta lisateabe saamiseks pöörduge Harley-Davidsoni volitatud edasimüüja poole.
Sellesse komplekti kuulub ka osalise heite reguleerimise silt ja tooteteabe silt, mis on California osariigi õhuressursside komitee (California Air Resource Board, CARB) ja EPA heidete määruse poolt nõutud. Kleepige emissioonide silt juhtraua alla raami torule. Asetage selle komplekti uus osade silt raami torule emissioonide sildiülaosale
.
Kleepige VIN-koodi silt juhtraua alla raami torule. Pange uus toote teabesilt juhtraual VIN-koodi sildi alla.
EEMALDAMINE
Ettevalmistamine hoolduseks
| 1. | Vabastage turvasüsteem. | |
| 2. | Tõstke mootorratas üles. | |
| 3. | Eemaldage iste. Vaadake hooldusjuhendit. | |
| 4. | Eemaldage peakaitse. Vaadake hooldusjuhendit. | |
| HOIATUS! Kütusesüsteemi hooldamisel ärge suitsetage ega hoidke seda lahtise leegi või sädemete läheduses. Bensiin on väga kergesti süttiv ja väga plahvatusohtlik, mis võib põhjustada surma või raskeid vigastusi. (00330a) | ||
| 5. | Eemaldage kütusepaak. Vaadake hooldusjuhendit. |
Eemaldage mootori osad
- Eemaldage olemasolev õhupuhasti koost. Vaadake hooldusjuhendit.
- Eemaldage olemasolev väljalaskesüsteem. Vaadake hooldusjuhendit.
- Võtke lahti mootori ülemine ots ja nukkplaadi komplekt. Vaadake hooldusjuhendit.
PAIGALDAMINE
Paigaldage mootori osad
- Vt Joonis 3 . Paigaldage selle komplektiga kaasas olevad uued sisemised nukklaagrid.
- Pange kokku komplektis olevad gaasipedaali korpus ja pihustid, kasutades originaalvarustuses olevat kütusevoolikut ja kütusetoru. Järgige kaasasolevas gaasipedaali korpusekomplektis olevaid juhiseid.
- Paigaldage gaasipedaali korpusekomplekt mootorile, kasutades gaasipedaali korpusekomplektis olevaid sisselaskeäärikuid ja tihendeid. Järgige kaasasolevas gaasipedaali korpusekomplektis olevaid juhiseid.
- Paigaldage väljalaskesüsteem. Vaadake hooldusjuhendit.
- Paigaldage õhupuhasti koost. Järgige õhupuhasti komplektis olevaid juhiseid.
Lõplik kokkupanek
| 1. | Paigaldage kütusepaak. Vaadake hooldusjuhendit. | |
| 2. | Paigaldage iste. Tõmmake istet üles, et kontrollida, kas see on pärast paigaldamist kinnitatud. Vaadake hooldusjuhendit. | |
| 3. | Paigaldage peakaitse. Vaadake hooldusjuhendit. |
TEADE
Peate selle komplekti paigaldamisel elektrilise juhtploki uuesti kalibreerima. Suutmatus elektrilist juhtplokki korralikult kalibreerida võib põhjustada mootorile raskeid vigastusi. (00399b)
| 4. | Laadige alla uus ECM-kalibreerimine Harley-Davidsoni edasimüüja juures või kasutage Screamin' Eagle Street Performance Tuner komplekti. Eritööriist: DIGITAL TECHNICIAN II (HD-48650) | |
| 5. | Käitage mootorit. Korrake mitu korda, et kontrollida korralikult toimimist. |
Kasutamine
Mootorratta sissesõitmiseks vt kasutusjuhendis olevaid SISSESÕITMISE EESKIRJU.
HOOLDATAVAD OSAD
Joonis 1. Hooldatavad osad: Screamin' Eagle Twin Cam 117 (1916 cc) külgekruvitav komplekt
Tabel 1. Hooldatavad osad: Screamin' Eagle Twin Cam 117 (1916 cc) külgekruvitav komplekt
Üksus | Kirjeldus (kogus) | Tootenumber | Üksus | Kirjeldus (kogus) | Tootenumber | |
|---|---|---|---|---|---|---|
1 | Tihend, klapikaane alus (2) | 16719-99B | 8 | Rõhuühtlusti polt (4) | 4400 | |
2 | Tihend, klapikaane ülaosa (2) | 17386-99A | 9 | Rõhuühtlusti koost (2) | 17025-03A | |
3 | Tihend, tõukuri kate (2) | 18635-99B | 10 | Vaheseina koost (2) [sisaldab tihendeid (2)] | 26500002 | |
4 | O-rõngas, keskmise tõukurvarda kate (4) | 11132A | 11 | Klapitihendid (4) (ei ole näidatud) | 18067-09 | |
5 | O-rõngas, alumise tõukurvarda kate (4) | 11145A | 12 | Suure mahutavusega tõstja komplekt | 18572-13 | |
6 | O-rõngas, ülemise tõukurvarda kate (4) | 11293 | 13 | Ideaalselt sobiv tõukurvarraste komplekt, +,030 tolli | 18401-03 | |
7 | O-rõngas, nookuri tugi (2) | 11270 | ||||
Märkused. Artiklid 1–11 kuuluvad ülaosa tihendikomplekti (17349-07B). | ||||||

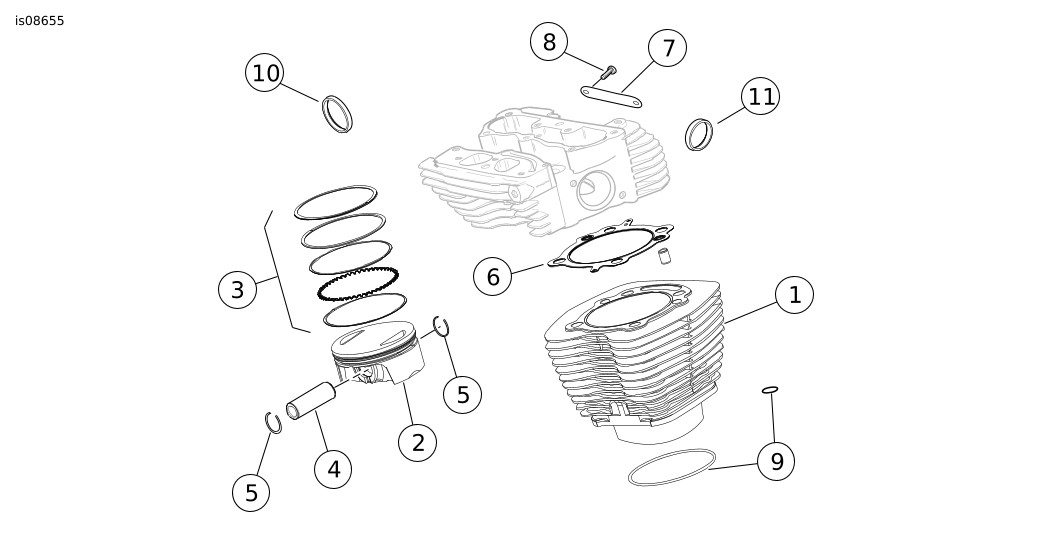

Joonis 2. Hooldatavad osad: Screamin' Eagle Twin Cam 117 (1916 cc) külgekruvitav komplekt
Tabel 2. Hooldatavad osad: Screamin' Eagle Twin Cam 117 (1916 cc) külgekruvitav komplekt
Üksus | Kirjeldus (kogus) | Tootenumber | Üksus | Kirjeldus (kogus) | Tootenumber | |
|---|---|---|---|---|---|---|
1 | Silindrikoost (must) (2) | 16800126 | 6 | Tihend, 4,125 MLS-i silindripeas (2) | 16500510 | |
Silindrikoost (graniit) (2) | 16800128 | 7 | 117 Medaljon, silindripea | Ei müüda eraldi | ||
2 | Kolb (2) | Ei müüda eraldi | 8 | Kruvid (4), medaljon | 25800017 | |
3 | Kolvirõnga komplekt (2) | 22000051 | 9 | O-rõngaga komplekt, silindri alus (1) | 11907 | |
4 | Kolvi tihvt (2) | 22100001 | 10 | Tihend, väljalaskeava (2) | 65324-99A | |
5 | Kolvi tihvti vedruklamber (4) | 22097-99 | 11 | Tihend, sisselaskekollektor (2) | 26995-86B | |
Märkused. Kolvikomplekt (2190079) sisaldab artikleid 2 kuni 5. Artiklid 9 kuni 11 kuuluvad samuti ülaosa tihendikomplekti (17349-07B). Artiklid 1–8 kuuluvad kolvi ja silindri komplekti (92500050) must ja 92500051) graniit. | ||||||
Joonis 3. Hooldatavad osad: Screamin' Eagle Twin Cam 117 (1916 cc) külgekruvitav komplekt
Tabel 3. Hooldatavad osad: Screamin' Eagle Twin Cam 117 (1916 cc) külgekruvitav komplekt
Üksus | Kirjeldus (kogus) | Tootenumber |
|---|---|---|
1 | Tihend, nuki kate | 25244-99A |
2 | Kinnitusrõngas | 11461 |
3 | Nukkvõll, eesmine | Ei müüda eraldi |
4 | Nukkvõll, tagumine | Ei müüda eraldi |
5 | Laagrikomplekt, nõel, vasak külg (2) | 24018-10 |
6 | O-rõngas, õlipumba ja nukkvõlli tugiplaadi vahel | 11293 |
7 | O-rõngas, õlipumba ja karteri vahel (2) | 11301 |
8 | Lõhistihvt | 601 |
9 | O-rõnga komplekt, sisaldab silindri aluse O-rõngaid | 11907 |
10 | Suure vooluga pihustite komplekt (ei ole näidatud) | 27796-08 |
11 | 58 mm ETC gaasipedaali korpuse komplekt (ei ole näidatud) | 27713-08 |
12 | Osalise heite häälestamise märgis (ei ole näidatud) | Ei müüda eraldi |
13 | Toote teabesilt (ei ole näidatud) | Ei müüda eraldi |
Tekstis mainitud üksused, mis ei kuulu komplekti: | ||
A | Nukkajami kinnituskomplekt (sisaldab kruvi ja seibi) | 91800088 |
Artiklid 3 ja 4 on saadaval nukkvõlli komplektis, SE259 (25482-10) | ||
