SCREAMIN' EAGLE 117 (1916 CC) BOLT-ON RACE KIT
J062842025-01-23
PANGKALAHATAN
Numero ng Kit
92500052, 92500053
Mga Modelo
Para sa impormasyon tungkol sa pagiging sukat sa modelo, tingnan ang P&A Retail Catalog o ang seksyon ng Mga Piyesa at Accessory ng www.harley-davidson.com (English lamang).
Mga Kinakailangan sa Pagkakabit
Maaaring kailanganin ang hiwalay na pagbili at pagkakabit ng mga dagdag na piyesa o accessory para sa wastong pagkakabit ng kit na ito. Tingnan ang Sreamin' Eagle® Pro Catalog o makipag-ugnayan sa isang Harley-Davidson® Dealer.
TALA
Itapon ang 4 sa head gasket na kasama sa top end gasket kit (part number 17349-07B). Gamitin ang Multi-Layer Steel 4.125 sa head gasket na kasama ng piston at cylinder kit.
BABALAAng kaligtasan ng nagmamaneho at pasahero ay nakasalalay sa tamang pag-i-install ng kit na ito. Gamitin ang naaangkop na mga pamamaraan sa manwal ng serbisyo. Kung ang pamamaraan ay hindi abot ng iyong kakayahan o wala kang mga angkop na kasangkapan, ipagawa sa isang dealer ng Harley-Davidson ang pag-i-install. Ang maling pag-i-install ng kit na ito ay maaaring magresulta sa kamatayan o malubhang pinsala. (00333b)
TALA
Tumutukoy sa impormasyon sa manwal ng serbisyo ang pahina ng tagubilin na ito. Ang manwal ng serbisyo para sa taon/modelo ng iyong motorsiklo ay kinakailangan para sa pagkakabit na ito. Mayroong isa na makukuha mula sa dealer ng Harley-Davidson.
Mga Nilalaman ng Kit
TALA
Ang kit na ito ay para lang sa mga aplikasyon ng High Performance. Ang Kit na ito ay hindi legal para ibenta o gamitin sa mga sasakyang de-motor na kontrolado ng polusyon. Maaaring babaan o ipawalang-bisa ng kit na ito ang limitadong garantiya ng sasakyan.
Ang mga performance parts na may kaugnayan sa makina ay nakalaan PARA LAMANG SA MGA SANAY NA NAGMOMOTOR.
PAGTATANGGAL
Maghanda para sa Pag-serbisyo
| 1. | I-disarm ang security system. | |
| 2. | I-angat ang motorsiklo. | |
| 3. | Alisin ang upuan. Tingnan ang manwal ng serbisyo. | |
| 4. | Tanggalin ang pangunahing fuse. Tingnan ang manwal ng serbisyo. | |
| BABALA Kapag nagkukumpuni ng sistema ng gasolina, huwag manigarilyo o magpahintulot ng apoy o sparks sa paligid. Ang gasolina ay napakadaling lumiyab at lubhang sumasabog, na maaaring magresulta sa kamatayan o malubhang pinsala. (00330a) | ||
| 5. | Tanggalin ang tangke ng gasolina. Tingnan ang manwal ng serbisyo. |
Tanggalin ang mga Bahagi ng Makina.
- Tanggalin ang kasalukuyang assembly ng air cleaner. Tingnan ang manwal ng serbisyo.
- Tanggalin ang kasalukuyang exhaust system. Tingnan ang manwal ng serbisyo.
- Kalasin ang itaas na dulo at cam plate ng assembly ng makina.
- Alisin ang nakakabit na clutch diaphragm spring. Tingnan ang manwal ng serbisyo.
PAGKAKABIT
Ikabit ang mga Piyesa ng Makina at Clutch.
- Tingnan ang Figure 3 . Mag-install ng mga bagong inner cam bearing kasama ng Kit.
- I-assemble ng throttle body at mga injector mula sa kit gamit ang orihinal na linya ng gasolina ng kagamitan at fuel rail. Sumangguni sa mga tagubilin sa ibinigay na throttle body kit.
- I-install ang throttle body assembly sa engine gamit ang intake flanges at seal na ibinibigay sa throttle body kit. Sumangguni sa mga tagubilin mula sa ibinigay na throttle body kit.
- 2008 hanggang 2012 na mga Modelo lang: I-install ang clutch diaphragm spring mula sa kit. Tingnan ang manwal ng serbisyo.
- Ikabit ang exhaust system. Tingnan ang manwal ng serbisyo.
- Ikabit ang air cleaner assembly. Sundin ang mga tagubilin sa air cleaner kit.
Huling Assembly
| 1. | Ikabit ang tangke ng gasolina. Tingnan ang manwal ng serbisyo. | |
| 2. | Ikabit ang upuan. Pagkatapos ikabit ang upuan, hatakin pataas ang upuan upang matiyak na nakakabit ito nang mabuti. Tingnan ang manwal ng serbisyo. | |
| 3. | Ikabit ang pangunahing fuse. Tingnan ang manwal ng serbisyo. | |
PAUNAWA Dapat mong i-recalibrate ang ECM kapag in-install ang kit na ito. Ang hindi maayos na pag-recalibrate ng ECM ay maaaring magresulta sa malubhang pinsala sa makina. (00399b) | ||
| 4. | I-recalibrate ang ECM gamit ang isang Screamin' Eagle Pro Super Tuner. (Binili nang hiwalay). Sumangguni sa Screamin' Eagle Pro Catalog o makipag-ugnayan sa isang dealer ng Harley-Davidson. | |
| 5. | Patakbuhin ang makina. Ulitin nang ilang beses upang tiyakin na tama ang operasyon. |
Pagpapagana
Sumangguni sa MGA ALITUNTUNIN SA BREAK-IN NA PAGSAKAY sa Manwal ng May-ari para ma-break in ang motorsiklo.
MGA PAMALIT NA PIYESA

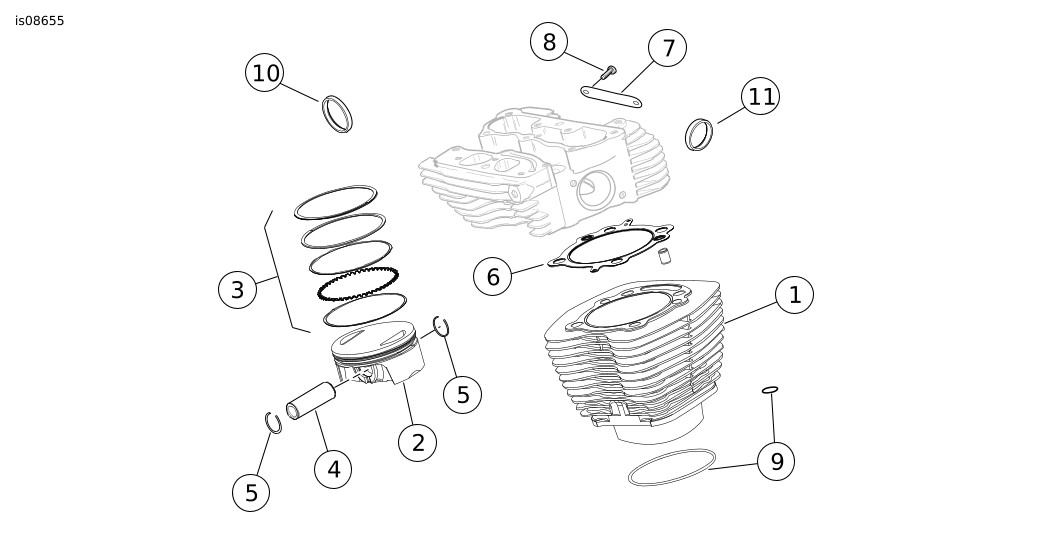

Figure 1. Mga Pamalit na Piyesa: Screamin' Eagle Twin Cam 117 (1916 cc) Bolt-on Race Kit
Talahanayan 1. Mga Pamalit na Piyesa: Screamin' Eagle Twin Cam 110 (1800 cc) Bolt-on Stage V Race Kit
Item | Paglalarawan (Dami) | Numero ng Piyesa | Item | Paglalarawan (Dami) | Numero ng Piyesa | |
|---|---|---|---|---|---|---|
1 | Cylinder assembly (Itim) (2) | 16800126 | 6 | Gasket, 4.125 sa MLS cylinder head (2) | 16500510 | |
1 | Cylinder assembly (Granite) (2) | 16800128 | 7 | 117 Medalyon, cylinder head | Hindi Ipinagbibili nang Hiwalay | |
2 | Piston (2) | Hindi Ipinagbibili nang Hiwalay | 8 | Turnilyo (4), medalyon | 25800017 | |
3 | Piston Ring Set (2) | 22000051 | 9 | O-ring kit, cylinder base (1) | 11907 | |
4 | Piston pin (2) | 22100001 | 10 | Gasket, exhaust port (2) | 65324-99A | |
5 | Piston pin circlip (4) | 22097-99 | 11 | Seal, intake manifold (2) | 26995-86B | |
Mga Paalala: Kasama sa Piston Kit (2190079) ang 2 hanggang 5. Ang item 9 hanggang 11 ay kasama rin sa Top End Gasket Kit (17349-07B). Ang mga item 1 hanggang 8 ay kasama sa Piston at Cylinder Kit (92500050) Black at (92500051) Granite. | ||||||
Figure 2. Mga Pamalit na Piyesa: Screamin' Eagle Twin Cam 117 (1616 cc) Bolt-on Race Kit
Talahanayan 2. Mga Pamalit na Piyesa: Screamin' Eagle Twin Cam 117 (1916 cc) Bolt-on Race Kit
Item | Paglalarawan (Dami) | Numero ng Piyesa | Item | Paglalarawan (Dami) | Numero ng Piyesa | |
|---|---|---|---|---|---|---|
1 | Gasket, base ng takip ng rocker (2) | 16719-99B | 8 | Breather bolt (4) | 4400 | |
2 | Gasket, base ng takip ng rocker (2) | 17386-99A | 9 | Breather assembly (2) | 17025-03A | |
3 | Gasket, takip ng tappet (2) | 18635-99B | 10 | Baffle assembly (2) [kasama ang mga gasket (2)] | 26500002 | |
4 | O-ring, takip ng middle push rod (4) | 11132A | 11 | Valve seal (4) (Hindi Ipinapakita) | 18067-09 | |
5 | O-ring, takip ng ibabang push rod (4) | 11145A | 12 | Mataas na kapasidad na tappet na kit | 18572-13 | |
6 | O-ring, itaas na takip ng push rod (4) | 11293 | 13 | Perfect fit pushrod kit, +.030 in | 18401-03 | |
7 | O-ring, rocker arm support (2) | 11270 | 14 | Spring, clutch diaphragm (2) (Hindi Ipinakikita) | 37951-98 | |
Mga Paalala: Ang mga item 1 hanggang 11 ay kasama sa Top End Gasket Kit (17349-07B). | ||||||
Figure 3. Mga Pamalit na Piyesa: Screamin' Eagle Twin Cam 117 (1916 cc) Bolt-on Race Kit
Talahanayan 3. Mga Pamalit na Piyesa: Screamin' Eagle Twin Cam 117 (1916 cc) Bolt-on Race Kit
Item | Paglalarawan (Dami) | Numero ng Piyesa |
|---|---|---|
1 | Sapatilya, takip ng cam | 25244-99A |
2 | Retaining ring | 11461 |
3 | Camshaft, harap | Hindi Ipinagbibili nang Hiwalay |
4 | Camshaft, likod | Hindi Ipinagbibili nang Hiwalay |
5 | Bearing kit, needle, kaliwang panig (2) | 24018-10 |
6 | O-ring, oil pump tungo sa cam plate | 11293 |
7 | O-ring, cam plate tungo sa crankcase (2) | 11301 |
8 | Roll pin | 601 |
9 | O-ring kit, may kasamang mga cylinder base O-ring | 11907 |
10 | Hi-flow injector kit (hindi ipinakita) | 27796-08 |
11 | 58 mm ETC throttle body kit (hindi ipinakita) | 27713-08 |
Mga bagay na binanggit sa text, ngunit hindi kasama sa kit: | ||
A | Cam drive retention kit (may kasamang turnilyo at washer) | 91800088 |
Ang mga item 3 at 4 ay available sa Cam Kit, SE259 (25482-10) | ||
