KIT DE CARRERA ATORNILLADO SCREAMIN' EAGLE 117 (1916 CC)
J062842025-01-23
GENERALIDADES
Número de kit
92500052, 92500053
Modelos
Para obtener información de la adaptación a los modelos, vea el catálogo de venta al detalle de P&A (piezas y accesorios) o la sección Piezas y accesorios en www.harley-davidson.com (inglés solamente).
Requisitos de instalación
Podría ser necesaria la compra por separado y la instalación de más piezas o accesorios para la instalación correcta de este kit. Vea el catálogo Screamin' Eagle® Pro o póngase en contacto con un concesionario Harley-Davidson®.
NOTA
Deseche la junta de culata de 4 pulgadas incluida con el kit de juntas del extremo superior (número de pieza 17349-07B). Utilice la junta de culata de acero multicapa de 4,125 pulgadas incluida con el kit de pistón y cilindro.
¡ADVERTENCIALa seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Use los procedimientos correspondiente del Manual de servicio. Si el procedimiento no está dentro de sus capacidades o si no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría resultar en lesiones graves o la muerte. (00333b)
NOTA
Esta hoja de instrucciones hace referencia a la información del Manual de servicio. Para esta instalación, se requiere un manual de servicio para la motocicleta de su modelo. Se encuentra uno disponible en un concesionario Harley-Davidson.
Contenido del kit
NOTA
El kit está únicamente destinado para aplicaciones de alto rendimiento. No es legal que este kit se venda o se use en los vehículos con motores con control de la contaminación. Este kit puede reducir o anular la garantía limitada del vehículo.
Las piezas de rendimiento relacionadas con el motor están dirigidas SOLO A CONDUCTORES EXPERIMENTADOS.
EXTRACCIÓN
Preparar para el servicio
| 1. | Desactive el sistema de seguridad. | |
| 2. | Levante la motocicleta. | |
| 3. | Extraiga el asiento. Vea el manual de servicio. | |
| 4. | Quite el fusible principal. Vea el manual de servicio. | |
| ¡ADVERTENCIA Cuando se realice alguna reparación en el sistema de combustible, no fume ni permita la cercanía de llamas descubiertas o chispas. La gasolina es extremadamente inflamable y muy explosiva, por lo que puede provocar lesiones graves o incluso la muerte. (00330a) | ||
| 5. | Extraiga el tanque de combustible. Vea el manual de servicio. |
Retire los componentes del motor
- Retire el conjunto del depurador de aire existente. Vea el manual de servicio.
- Extraiga el sistema de escape actual. Vea el manual de servicio.
- Desmonte el extremo superior del motor y el conjunto de la placa de la leva.
- Extraiga el resorte del diafragma del embrague existente. Vea el manual de servicio.
INSTALACIÓN
Instale los componentes del motor y del embrague
- Vea Figura 3 . Instale los nuevos cojinetes de leva internos incluidos con el kit.
- Ensamble el cuerpo del acelerador y los inyectores del kit utilizando la línea de combustible del equipo original y el riel de combustible. Consulte las instrucciones en el kit del cuerpo del acelerador suministrado.
- Instale el conjunto del cuerpo del acelerador en el motor usando las bridas de admisión y los sellos suministrados en el kit del cuerpo del acelerador. Consulte las instrucciones del kit de cuerpo del acelerador suministrado.
- Solo modelos 2008 a 2012: Instale el resorte del diafragma del embrague del kit. Vea el manual de servicio.
- Instale el sistema de escape. Vea el manual de servicio.
- Instale el conjunto del depurador de aire. Siga las instrucciones en el kit del filtro de aire.
Armado final
| 1. | Instale el tanque de combustible. Vea el manual de servicio. | |
| 2. | Instale el asiento. Luego de instalar el asiento, tire de él hacia arriba para comprobar que esté seguro. Vea el manual de servicio. | |
| 3. | Instale el fusible principal. Vea el manual de servicio. | |
AVISO Debe calibrar el ECM al instalar este kit. Si no se calibra correctamente el ECM, esto podría ocasionar daños graves al motor. (00399b) | ||
| 4. | Recalibre el ECM con un Screamin' Eagle Pro Super Tuner. (Se compra por separado). Consulte el catálogo de Screamin' Eagle Pro o póngase en contacto con un concesionario Harley-Davidson. | |
| 5. | Haga funcionar el motor. Repita varias veces para verificar su operación adecuada. |
Funcionamiento
Para obtener información acerca del asentamiento de la moto, vea las REGLAS DE CONDUCCIÓN DURANTE EL ASENTAMIENTO en el manual del propietario.
PIEZAS DE SERVICIO

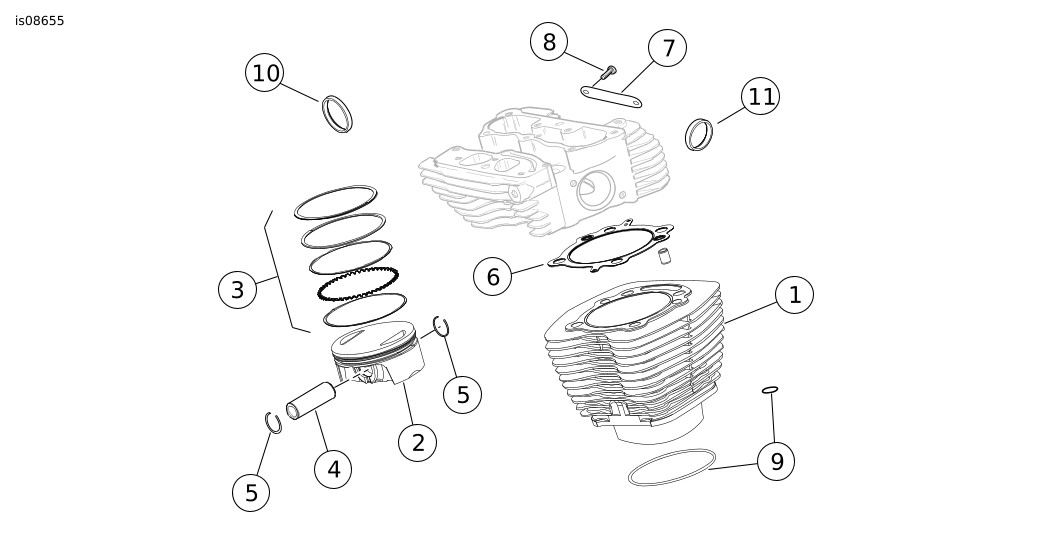

Figura 1. Piezas de servicio: Kit de carrera atornillado Screamin' Eagle Twin Cam 117 (1916 cc)
Tabla 1. Piezas de servicio: Kit de carrera atornillado Screamin' Eagle Twin Cam 110 (1800 cc) Stage V
Artículo | Descripción (Cantidad) | Número de pieza | Artículo | Descripción (Cantidad) | Número de pieza | |
|---|---|---|---|---|---|---|
1 | Conjunto del cilindro (negro) (2) | 16800126 | 6 | Junta, 4,125 pulgadas en culata MLS (2) | 16500510 | |
1 | Conjunto de cilindro (Granito) (2) | 16800128 | 7 | Medallón 117, culata | No se vende por separado | |
2 | Pistón (2) | No se vende por separado | 8 | Tornillos (4), medallón | 25800017 | |
3 | Juego de anillos de pistón (2) | 22000051 | 9 | Kit de juntas tóricas, base del cilindro (1) | 11907 | |
4 | Pasador del pistón (2) | 22100001 | 10 | Junta, puerto de escape (2) | 65324-99A | |
5 | Presilla circular del pasador del pistón (4) | 22097-99 | 11 | Sello, múltiple de admisión (2) | 26995-86B | |
Notas: El kit de pistón (2190079) incluye los ítems del 2 al 5. Los ítems 9 a 11 también se incluyen en el kit de juntas de extremo superior (17349-07B). Los ítems del 1 al 8 están incluidos en el kit de pistón y cilindro (92500050) negro y (92500051) granito. | ||||||
Figura 2. Piezas de servicio: Kit de carrera atornillado Screamin' Eagle Twin Cam 117 (1616 cc)
Tabla 2. Piezas de servicio: Kit de carrera atornillado Screamin' Eagle Twin Cam 117 (1916 cc)
Artículo | Descripción (Cantidad) | Número de pieza | Artículo | Descripción (Cantidad) | Número de pieza | |
|---|---|---|---|---|---|---|
1 | Junta, base de la cubierta de los balancines (2) | 16719-99B | 8 | Perno del respiradero (4) | 4400 | |
2 | Junta, cubierta de los balancines (2) | 17386-99A | 9 | Conjunto del respiradero (2) | 17025-03A | |
3 | Junta, cubierta del levantaválvulas (2) | 18635-99B | 10 | Conjunto del deflector (2) [incluye juntas (2)] | 26500002 | |
4 | O-ring, cubierta de la varilla de empuje media (4) | 11132A | 11 | Sellos de válvula (4) (no se muestran) | 18067-09 | |
5 | O-ring, cubierta de la varilla de empuje inferior (4) | 11145A | 12 | Kit de levantaválvulas de alta capacidad | 18572-13 | |
6 | Junta, cubierta de la varilla de empuje superior (4) | 11293 | 13 | Kit de bieleta de ajuste perfecto, +0,030 pulg. | 18401-03 | |
7 | Junta tórica, soporte del balancín (2) | 11270 | 14 | Resorte, diafragma del embrague (2) (no se muestra) | 37951-98 | |
Notas: Los ítems del 1 al 11 están incluidos en el kit de juntas del extremo superior (17349-07B). | ||||||
Figura 3. Piezas de servicio: Kit de carrera atornillado Screamin' Eagle Twin Cam 117 (1916 cc)
Tabla 3. Piezas de servicio: Kit de carrera atornillado Screamin' Eagle Twin Cam 117 (1916 cc)
Artículo | Descripción (Cantidad) | Número de pieza |
|---|---|---|
1 | Junta, cubierta de levas | 25244-99A |
2 | Anillo de retención | 11461 |
3 | Árbol de levas, delantero | No se vende por separado |
4 | Árbol de levas, trasero | No se vende por separado |
5 | Kit de cojinetes, aguja, lado izquierdo (2) | 24018-10 |
6 | O-ring, bomba de aceite a la placa de la leva | 11293 |
7 | O-ring, placa de la leva al cárter del cigüeñal (2) | 11301 |
8 | Pasador cilíndrico | 601 |
9 | Kit de juntas tóricas, incluye juntas tóricas en la base del cilindro | 11907 |
10 | Kit de inyector de alto flujo (no se muestra) | 27796-08 |
11 | Kit de cuerpo del acelerador ETC de 58 mm (no se muestra) | 27713-08 |
Artículos mencionados en el texto, pero no incluidos en el kit: | ||
A | Kit de retención de la propulsión de las levas (incluye tornillo y arandela) | 91800088 |
Los ítems 3 y 4 están disponibles en el kit de leva, SE259 (25482-10) | ||
