ГОНОЧНЫЙ КОМПЛЕКТ С БОЛТОВЫМ КРЕПЛЕНИЕМ ДЛЯ ДВИГАТЕЛЯ SCREAMIN' EAGLE 117 (1916 КУБ. СМ)
J062842025-01-23
ОБЩИЕ СВЕДЕНИЯ
Номера комплекта
92500052, 92500053
Модели
Информацию о применимости комплектов см. в каталоге запасных частей и аксессуаров или в разделе «Запасные части и аксессуары» на сайте www.harley-davidson.com (только на английском языке).
Требования к установке
Для надлежащей установки этого комплекта может потребоваться отдельная покупка и установка дополнительных деталей и аксессуаров. Смотрите каталог для двигателя Sreamin' Eagle® Pro или свяжитесь с дилером компании Harley-Davidson®.
ПРИМЕЧАНИЕ
Выбросьте 4-дюймовую прокладку головки, входящую в комплект прокладок для верхнего конца (№ детали 17349-07B). Используйте прокладку из многослойной стали 4,125 в головке, входящую в комплект поршня и цилиндра.
ПРЕДУПРЕЖДЕНИЕОт правильной установки этого комплекта зависит безопасность водителя и пассажира. Соблюдайте требования процедур, приведенные в руководстве по техническому обслуживанию. Если у вас нет возможности выполнить данную процедуру или нет в наличии нужных инструментов, обратитесь к дилеру Harley-Davidson для выполнения установки. Неправильная установка этого комплекта может привести к серьезным травмам или смертельному исходу. (00333b)
ПРИМЕЧАНИЕ
В настоящей инструкционной карте приводится информация из руководства по техническому обслуживанию. Для установки требуется руководство по техническому обслуживанию для вашей модели. Его можно приобрести у дилера Harley-Davidson.
Содержимое комплекта
ПРИМЕЧАНИЕ
Данный комплект предназначен для установки только на мотоциклы с двигателями высокой мощности. Этот комплект не является законным для продажи или использования на транспортных средствах с контролируемым уровнем загрязнения. Данный комплект может уменьшить объем или привести к недействительности ограниченной гарантии на транспортное средство.
Детали, связанные с двигателем, предназначены ТОЛЬКО ДЛЯ ОПЫТНЫХ МОТОЦИКЛИСТОВ.
СНЯТИЕ
Подготовка к сервисному обслуживанию
| 1. | Отключите охранную систему. | |
| 2. | Поднимите мотоцикл. | |
| 3. | Снимите сиденье. См. руководство по техническому обслуживанию. | |
| 4. | Снимите главный предохранитель. См. руководство по техническому обслуживанию. | |
| ПРЕДУПРЕЖДЕНИЕ При выполнении сервисного обслуживания топливной системы запрещается курить или подносить к ней источники открытого пламени или искр. Бензин легко воспламеняется и крайне взрывоопасен, неосторожное обращение может привести к тяжелым травмам или гибели людей. (00330a) | ||
| 5. | Снимите топливный бак. См. руководство по техническому обслуживанию. |
Снятие компонентов двигателя
- Снимите установленный воздушный фильтр в сборе. См. руководство по техническому обслуживанию.
- Снимите установленную систему выпуска. См. руководство по техническому обслуживанию.
- Разберите верхнюю часть двигателя и кулачковую пластину в сборе.
- Снимите установленную диафрагменную пружину сцепления. См. руководство по техническому обслуживанию.
УСТАНОВКА
Установка компонентов двигателя и сцепления
- См. Рисунок 3 . Установите новые подшипники внутренних кулачков, входящие в комплект.
- Соберите корпус дроссельной заслонки и форсунки из комплекта с использованием оригинального топливопровода и топливной рампы. Обратитесь к инструкциям в прилагаемом комплекте корпуса дроссельной заслонки.
- Установите корпус дроссельной заслонки в сборе на двигатель с помощью впускных фланцев и уплотнений, входящих в комплект корпуса дроссельной заслонки. Обратитесь к инструкциям в прилагаемом комплекте корпуса дроссельной заслонки.
- Только модели с 2008 по 2012 год: Установите диафрагменную пружину сцепления из комплекта. См. руководство по техническому обслуживанию.
- Установите систему выпуска См. руководство по техническому обслуживанию.
- Установите воздушный фильтр в сборе. Следуйте инструкциям из комплекта по установке воздушного фильтра.
Завершение установки
| 1. | Установите топливный бак. См. руководство по техническому обслуживанию. | |
| 2. | Установите сиденье. После установки сиденья потяните его вверх, чтобы убедиться в его надежном креплении. См. руководство по техническому обслуживанию. | |
| 3. | Установите главный предохранитель. См. руководство по техническому обслуживанию. | |
УВЕДОМЛЕНИЕ При установке этого комплекта необходимо выполнить повторную калибровку электронного блока управления (ECM). Во избежание серьезных повреждений двигателя необходимо выполнить повторную калибровку электронного блока управления (ECM). (00399b) | ||
| 4. | Выполните повторную калибровку ЭБУ с помощью супертюнера Screamin' Eagle Pro (приобретается отдельно). См. каталог Screamin' Eagle Pro или свяжитесь с дилером Harley-Davidson. | |
| 5. | Дайте двигателю поработать. Выполните эту операцию несколько раз, чтобы проверить исправность в работе. |
Порядок действий
Инструкции по обкатке мотоцикла приведены в главе «ПРАВИЛА ДВИЖЕНИЯ ПРИ ОБКАТКЕ» руководства пользователя.
ЗАПАСНЫЕ ЧАСТИ

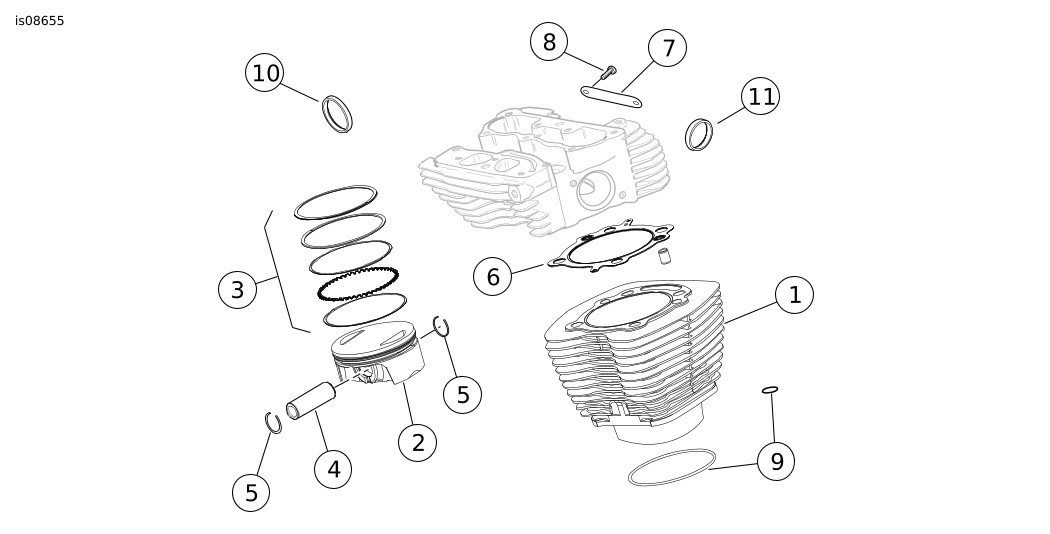

Рисунок 1. Запасные части: Гоночный комплект с болтовым креплением для двигателя Screamin' Eagle Twin Cam 117 (1916 куб. см)
Таблица 1. Запасные части: Гоночный комплект 5 ступени с болтовым креплением для двигателя Screamin' Eagle Twin Cam 110 (1800 куб. см)
Позиция | Описание (количество) | Номер запасной части | Позиция | Описание (количество) | Номер запасной части | |
|---|---|---|---|---|---|---|
1 | Цилиндр в сборе (черный) (2) | 16800126 | 6 | Прокладка, 4,125 в головке блока цилиндров MLS (2) | 16500510 | |
1 | Цилиндр в сборе (гранит) (2) | 16800128 | 7 | Медальон 117, головка блока цилиндров | Отдельно не продается | |
2 | Поршень (2) | Отдельно не продается | 8 | Винты (4), медальон | 25800017 | |
3 | Комплект поршневых колец (2) | 22000051 | 9 | Комплект уплотнительных колец, основание цилиндра (1) | 11907 | |
4 | Поршневой штифт (2) | 22100001 | 10 | Прокладка, выпускной канал (2) | 65324-99A | |
5 | Пружинный кольцевой замок поршневого штифта (4) | 22097-99 | 11 | Уплотнение, впускной коллектор (2) | 26995-86B | |
Примечания: Комплект поршня (2190079) включает элементы со 2 до 5. Элементы с 9 по 11 также входят в комплект прокладок верхнего конца (17349-07B). Элементы с 1 по 8 входят в комплект поршня и цилиндра (92500050) черного цвета и (92500051) гранитного цвета. | ||||||
Рисунок 2. Запасные части: Гоночный комплект с болтовым креплением для двигателя Screamin' Eagle Twin Cam 117 (1616 куб. см)
Таблица 2. Запасные части: Гоночный комплект с болтовым креплением для двигателя Screamin' Eagle Twin Cam 117 (1916 куб. см)
Позиция | Описание (количество) | Номер запасной части | Позиция | Описание (количество) | Номер запасной части | |
|---|---|---|---|---|---|---|
1 | Прокладка, основание крышки рокеров (2) | 16719-99B | 8 | Болт сапуна (4) | 4400 | |
2 | Прокладка, верх крышки рокеров (2) | 17386-99A | 9 | Блок сапуна (2) | 17025-03A | |
3 | Прокладка, крышка толкателя (2) | 18635-99B | 10 | Дефлектор в сборе (2) [включает прокладки (2)] | 26500002 | |
4 | Уплотнительное кольцо, средняя крышка штока толкателя (4) | 11132A | 11 | Уплотнения клапанов (4) (не показаны) | 18067-09 | |
5 | Уплотнительное кольцо, нижняя крышка штока толкателя (4) | 11145A | 12 | Высокопроизводительный комплект толкателей | 18572-13 | |
6 | Уплотнительное кольцо, верхняя крышка штока толкателя (4) | 11293 | 13 | Комплект толкателей идеальной посадки (+0,030 дюйма) | 18401-03 | |
7 | Уплотнительное кольцо, опорная пластина рычага клапана (2) | 11270 | 14 | Диафрагменная пружина сцепления (2) (не показана) | 37951-98 | |
Примечания: Элементы с 1 по 11 входят в комплект прокладок верхнего конца (17349-07B). | ||||||
Рисунок 3. Запасные части: Гоночный комплект с болтовым креплением для двигателя Screamin' Eagle Twin Cam 117 (1916 куб. см)
Таблица 3. Запасные части: Гоночный комплект с болтовым креплением для двигателя Screamin' Eagle Twin Cam 117 (1916 куб. см)
Позиция | Описание (количество) | Номер запасной части |
|---|---|---|
1 | Прокладка, крышка распределительного вала | 25244-99A |
2 | Стопорное кольцо | 11461 |
3 | Распределительный вал, передний | Отдельно не продается |
4 | Распределительный вал, задний | Отдельно не продается |
5 | Комплект подшипника, игольчатый, левая сторона (2) | 24018-10 |
6 | Уплотнительное кольцо между масляным насосом и пластиной распределительного вала | 11293 |
7 | Уплотнительное кольцо между пластиной распределительного вала и картером двигателя (2) | 11301 |
8 | Штифт | 601 |
9 | Комплект уплотнительных колец, включает уплотнительные кольца для основания цилиндра | 11907 |
10 | Комплект форсунок с высокой пропускной способностью (не показан) | 27796-08 |
11 | Комплект корпуса дроссельной заслонки ETC 58 мм (не показан) | 27713-08 |
Упомянутые в тексте, но не включенные в комплект позиции: | ||
A | Комплект крепления кулачкового привода (включает винт и шайбу) | 91800088 |
Элементы 3 и 4 доступны в комплекте кулачков, SE259 (25482-10) | ||
