SCREAMIN' EAGLE 117 (1916 CC) BOLT-ON RACE KIT
J062842025-01-23
GENERELT
Reparationssætnummer
92500052, 92500053
Modeller
Find oplysninger om, hvilke modeller delen passer til, i P&A-detailkataloget eller afsnittet "Parts and Accessories" (Reservedele og tilbehør) på www.harley-davidson.com (kun på engelsk).
Installationskrav
Særskilt køb og montering af ekstradele eller -tilbehør kan være påkrævet for at montere dette sæt korrekt. Se Sreamin' Eagle® Pro-kataloget eller kontakt en Harley-Davidson®-forhandler.
BEMÆRK
Kassér 4 i toppakningen, der følger med toppakningssættet (varenummer 17349-07B). Brug Multi-Layer Steel 4.125 i toppakningen, der følger med stempel- og cylindersættet.
ADVARSELFørerens og passagerens sikkerhed afhænger af, at dette sæt monteres korrekt. Brug de relevante procedurer i servicehåndbogen. Hvis du ikke magter proceduren eller ikke har de korrekte værktøjer, skal du få en Harley-Davidson forhandler til at udføre monteringen. Forkert montering af sættet kan resultere i dødsfald eller alvorlig personskade. (00333b)
BEMÆRK
Dette instruktionsark henviser til oplysninger i servicehåndbogen. Servicehåndbogen til din motorcykelmodel kræves til denne montering. Du kan rekvirere servicehåndbogen hos din Harley-Davidson forhandler.
Sættets indhold
BEMÆRK
Dette sæt er kun beregnet til high performance-anvendelse. Dette sæt er ikke lovligt til salg eller brug på forureningskontrollerede motorkøretøjer. Dette sæt kan reducere eller undgå begrænset køretøjsgaranti.
Motorrelaterede performancedele er kun beregnet TIL ERFARNE FØRERE.
AFMONTERING
Forbered til service
| 1. | Frakobling af sikkerhedssystem. | |
| 2. | Løft motorcyklen. | |
| 3. | Fjern sadlen. Se servicehåndbogen. | |
| 4. | Fjern hovedsikringen. Se servicehåndbogen. | |
| ADVARSEL Når der udføres service på brændstofsystemet, er rygning, åben ild og gnister i nærheden forbudt. Benzin er yderst brandfarlig og højeksplosiv, hvilket kan resultere i dødsfald eller alvorlige personskader. (00330a) | ||
| 5. | Afmonter brændstoftanken. Se servicehåndbogen. |
Afmonter motorkomponenter
- Fjern eksisterende luftrensningsenhed. Se servicehåndbogen.
- Fjern eksisterende udstødningssystem. Se servicehåndbogen.
- Afmonter motorens topstykkke og knastplade.
- Afmonter koblingens eksisterende fjederplade. Se servicehåndbogen.
MONTERING
Monter motor- og koblingskomponenter
- Se Figur 3 . Installer nye indvendige knastlejer, der følger med sættet.
- Saml gashåndtag og injektorer fra sættet ved hjælp af originalt udstyr brændstofledning og brændstofskinne. Se instruktionerne i det medfølgende gashåndtagssæt.
- Monter gasspjældet på motoren ved hjælp af indsugningsflanger og tætninger, der følger med i gashåndtagssættet. Se instruktionerne fra det medfølgende gashåndtagssæt.
- Kun modeller fra 2008 til og med 2012: Installer koblingsmembranfjederen fra sættet. Se servicehåndbogen.
- Monter udstødningssystemet. Se servicehåndbogen.
- Monter luftrenserenheden. Følg instruktionerne i sættet for luftrenser.
Slutmontage
| 1. | Monter brændstoftanken. Se servicehåndbogen. | |
| 2. | Monter sadlen. Når sadlen er monteret, skal du trække op i den for at kontrollere, at den sidder korrekt. Se servicehåndbogen. | |
| 3. | Monter hovedsikringen. Se servicehåndbogen. | |
BEMÆRKNING Du skal efterkalibrere ECM, når du monterer dette sæt. Hvis du ikke efterkalibrerer ECM på korrekt vis, kan det resultere i alvorlige motorskader. (00399b) | ||
| 4. | Kalibrer ECM igen ved hjælp af en Screamin' Eagle Pro Super Tuner. (Købes separat). Se Screamin' Eagle Pro-kataloget, eller kontakt en Harley-Davidson-forhandler. | |
| 5. | Kør motoren. Gentag det flere gange for at bekræfte korrekt funktion. |
Betjening
Se GRUNDLÆGGENDE KØREREGLER i brugervejledningen for oplysninger om tilkøring af motorcyklen.
RESERVEDELE

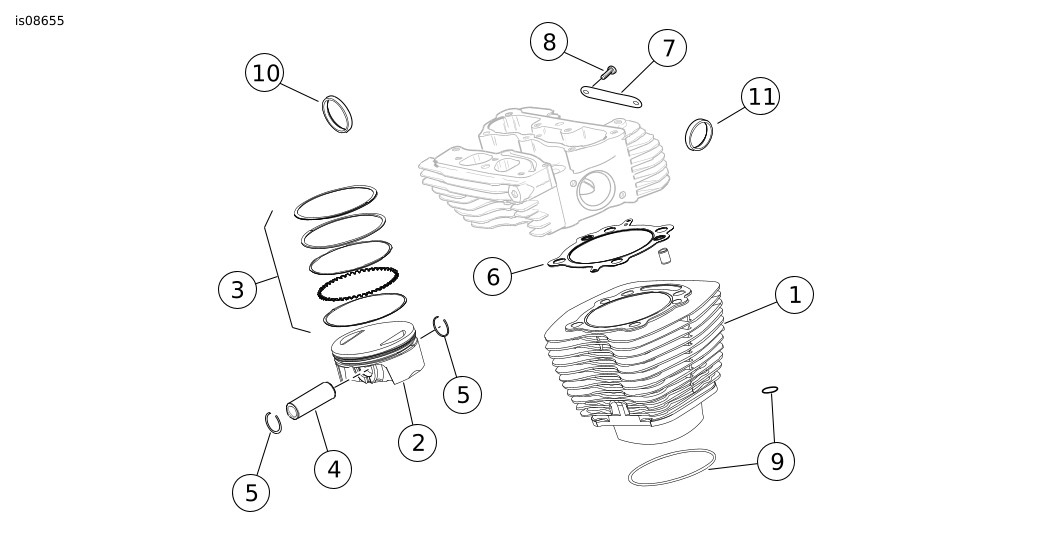

Figur 1. Reservedele: Screamin' Eagle Twin Cam 117 (1916 cc) Bolt-on Race Kit
Tabel 1. Reservedele: Screamin' Eagle Twin Cam 110 (1800 cc) Bolt-on Stage V Race Kit
Punkt | Beskrivelse (antal) | Delnummer | Punkt | Beskrivelse (antal) | Delnummer | |
|---|---|---|---|---|---|---|
1 | Cylindermontering (sort) (2) | 16800126 | 6 | Pakning, 4.125 tommer MLS topstykke (2) | 16500510 | |
1 | Cylindersamling (Granit) (2) | 16800128 | 7 | 117 Medaljon, topstykke | Sælges ikke separat | |
2 | Stempel (2) | Sælges ikke separat | 8 | Skruer (4), medaljon | 25800017 | |
3 | Stempelringsæt (2) | 22000051 | 9 | O-ringssæt, cylinderfod (1) | 11907 | |
4 | Stempelstift (2) | 22100001 | 10 | Pakning, udstødningsport (2) | 65324-99A | |
5 | Låsering til stempelstift (4) | 22097-99 | 11 | Pakning, indsugningsmanifold (2) | 26995-86B | |
Notater: Stempelsæt (2190079) indeholder 2 til 5. Vare 9 til 11 er også inkluderet i Top End Gasket Kit (17349-07B). Elementer 1 til 8 er inkluderet i stempel- og cylindersæt (92500050) sort og (92500051) granit. | ||||||
Figur 2. Reservedele: Screamin' Eagle Twin Cam 117 (1616 cc) Bolt-on Race Kit
Tabel 2. Reservedele: Screamin' Eagle Twin Cam 117 (1916 cc) Bolt-on Race Kit
Punkt | Beskrivelse (antal) | Delnummer | Punkt | Beskrivelse (antal) | Delnummer | |
|---|---|---|---|---|---|---|
1 | Pakning, vippelågsbase (2) | 16719-99B | 8 | Luftbolt (4) | 4400 | |
2 | Pakning, vippelågstop (2) | 17386-99A | 9 | Luftsamling (2) | 17025-03A | |
3 | Pakning, trykstangslåg (2) | 18635-99B | 10 | Ledepladesamling (2) [omfatter pakninger (2)] | 26500002 | |
4 | O-ring, midterste stødstangslåg (4) | 11132A | 11 | Ventiltætninger (4) (ikke vist) | 18067-09 | |
5 | O-ring, nederste stødstangslåg (4) | 11145A | 12 | Sæt med højkapacitet-løftere | 18572-13 | |
6 | O-ring, øverste stødstangslåg (4) | 11293 | 13 | Stødstangssæt med perfekt pasform, +.030 tommer | 18401-03 | |
7 | O-ring, vippearmstøtte (2) | 11270 | 14 | Fjederplade, kobling (2) (ikke vist) | 37951-98 | |
Notater: Punkt 1 til 11 er inkluderet i Top End Gasket Kit (17349-07B). | ||||||
Figur 3. Reservedele: Screamin' Eagle Twin Cam 117 (1916 cc) Bolt-on Race Kit
Tabel 3. Reservedele: Screamin' Eagle Twin Cam 117 (1916 cc) Bolt-on Race Kit
Punkt | Beskrivelse (antal) | Delnummer |
|---|---|---|
1 | Pakning, knastakseldæksel | 25244-99A |
2 | Holderring | 11461 |
3 | Knastaksel, for | Sælges ikke separat |
4 | Knastaksel, bag | Sælges ikke separat |
5 | Sæt med nåleleje, venstre side (2) | 24018-10 |
6 | O-ring, oliepumpe til knastakselplade | 11293 |
7 | O-ring, knastakselplade (2) til oliepumpe | 11301 |
8 | Rullestift | 601 |
9 | O-ringssæt, inkluderer cylinderbase O-ringe | 11907 |
10 | Hi-flow injektorsæt (ikke vist) | 27796-08 |
11 | 58 mm ETC gashåndtagssæt (ikke vist) | 27713-08 |
Dele, der er nævnt i teksten, men ikke er inkluderet i sættet: | ||
A | Fastgørelsessæt til knastdrev (inkluderer skrue og spændeskive) | 91800088 |
Vare 3 og 4 er tilgængelige i Cam Kit, SE259 (25482-10) | ||
