STREET PERFORMANCE BIG BORE IV POSMA KOMPLEKTS - 103 KUBIKCOLLAS
J055442025-01-23
VISPĀRĪGI
Komplekta numurs
92500011
Modeļi
Informāciju par modeļu saderību ar aprīkojumu skatiet P&A mazumtirdzniecības katalogā vai sadaļā Daļas un Piederumi vietnē www.harley-davidson.com (tikai angļu valodā).
Uzstādīšanas prasības
Šis komplekts ir paredzēts transportlīdzekļiem, kuri ir ar 103 cid izspiedi un standarta 3.875 urbumu. Ja cilindri ir bojāti vai nodiluši, nomainiet cilindru mezglus (daļa Nr. 16547-99A, nepieciešamais daudzums 2).
Šim komplektam ir nepieciešams arī atsevišķi iegādāties Sadales piedziņas fiksācijas komplektu (91800088) un Sadales apkopes blīvju komplektu (17045-99D), kas ir pieejami pie Harley-Davidson izplatītāja. Pieejams pie Harley-Davidson izplatītāja.
Atsevišķa Cam Spacer komplekta (25928-06) iegāde ir ieteicama. Šis komplekts satur piecas dažādas starplikas, lai nodrošinātu atbilstošu zobratu novietojumu.
Skatiet apkopes rokasgrāmatā atbilstošo sadaļu par īpašajiem rīkiem, kas nepieciešami šī komplekta montāžai.
Lai pareizi uzstādītu šo komplektu, jāizmanto arī Digital Technician ™ pie Harley-Davidson izplatītāja.
BRĪDINĀJUMSBraucēja un pasažiera drošība ir atkarīga no šī komplekta pareizās uzstādīšanas. Izmantojiet atbilstošas procedūras no apkopes rokasgrāmatas. Ja jums nav vajadzīgo prasmju vai instrumentu darba veikšanai, uzticiet uzstādīšanu Harley-Davidson® izplatītājam. Šī komplekta nepareiza uzstādīšana var izraisīt nāvi vai smagas traumas. (00333b)
PIEZĪME
Šī instrukciju lapa atspoguļo apkopes rokasgrāmatas informāciju. Lai izpildītu uzstādīšanu, ir nepieciešama apkopes rokasgrāmata jūsu modeļa motociklam. To var iegūt no Harley-Davidson® izplatītāja.
Komplekta saturs
PIEZĪME
Šī komplekta uzstādīšana pie pilnvarotā Harley-Davidson izplatītāja neietekmēs jūsu ierobežoto transportlīdzekļa garantiju.
Šajā komplektā iekļautā produkta informācijas etiķete ir Kalifornijas Gaisa resursu padomes (CARB) emisijas regulas prasība visiem 2010.-2012. gada Touring modeļiem. Novietojiet marķējumu rāmja labajā pusē tieši zem VIN uzlīmes. Šis marķējums nav nepieciešams ārpus Kalifornijas štata robežām.
Šis konversijas komplekts ir paredzēts tikai augstas veiktspējas lietojumiem. Šo ar dzinēju saistīto augstas veiktspējas daļu ir atļauts pārdot un izmantot Kalifornijā mehāniskajiem transportlīdzekļiem, kuriem tiek veikta izmešu kontrole.
Ar dzinēju saistītās veiktspējas daļas ir paredzētas tikai pieredzējušam braucējam.
NOŅEMŠANA
Sagatavošanās apkopei
| 1. | Novietojiet motociklu uz piemērota pacēlāja. PIEZĪME Ja transportlīdzeklis ir aprīkots ar Harley-Davidson viedo drošības sistēmu, skatiet īpašnieka rokasgrāmatu, lai atbruņotu sistēmu. | |
| 2. | Noņemiet sēdekļa pārsegu. Skatiet apkopes rokasgrāmatu. | |
| BRĪDINĀJUMS Veicot degvielas sistēmas apkopi, nesmēķējiet un nepieļaujiet atklātas liesmas vai dzirksteļu rašanos darbu veikšanas tuvumā. Benzīns ir ļoti viegli uzliesmojošs un sprādzienbīstams - tas var izraisīt nāves gadījumus vai nopietnus miesas bojājumus. (00330a) | ||
| 3. | Noņemiet degvielas tvertni. Skatiet apkopes rokasgrāmatu. | |
| 4. | Izņemiet galveno drošinātāju. Skatiet apkopes rokasgrāmatu. |
Noņemiet dzinēja daļas
- Noņemiet esošo gaisa tīrītāja bloku. Skatiet sadaļu GAISA TĪRĪTĀJA NOŅEMŠANA apkopes rokasgrāmatā.
- Noņemiet esošo izplūdes sistēmu. Skatiet sadaļu IZPLŪDES SISTĒMAS NOŅEMŠANA apkopes rokasgrāmatā.
- Izjauciet dzinēja augšgalu un sadales plāksnes mezglu. Skatiet attiecīgās nodaļas sadaļā DZINĒJS apkopes rokasgrāmatā.
- Noņemiet esošo sajūga diafragmas atsperi. Skatiet sadaļu SAJŪGA NOŅEMŠANA apkopes rokasgrāmatā.
UZSTĀDĪŠANA
Uzstādiet dzinēju un sajūga komponentes
- Skatiet šeit: Attēls 3 . Pārbaudiet sadales vārpstas adatas gultņus (7) un, ja nepieciešams, nomainiet.
- Salieciet droseļvārsta korpusu no komplekta, izmantojot oriģinālā aprīkojuma inžektorus, degvielas cauruļvadu un degvielas sliedi. Skatiet instrukcijas pievienotajā droseļvārsta korpusa komplektā.
- Uzstādiet droseļvārsta korpusa komplektu motoram, izmantojot ieplūdes atlokus un blīves, kas iekļautas droseļvārsta korpusa komplektā. Skatiet instrukcijas, kas pievienotas droseļvārsta korpusa komplektam.
- Uzstādiet sajūga diafragmas atsperi no komplekta. Skatiet sadaļu SAJŪGA UZSTĀDĪŠANA apkopes rokasgrāmatā.
- Uzstādiet izplūdes sistēmu. Skatiet sadaļu IZPLŪDES SISTĒMAS UZSTĀDĪŠANA apkopes rokasgrāmatā.
- Uzstādiet gaisa tīrītāja bloku. Skatiet sadaļu GAISA TĪRĪTĀJA UZSTĀDĪŠANA apkopes rokasgrāmatā.
Galīgā montāža
| 1. | Uzstādīt galveno drošinātāju. Skatiet apkopes rokasgrāmatu. | |
| 2. | Uzstādiet degvielas tvertni. Skatiet apkopes rokasgrāmatu. | |
| 3. | Uzstādiet sēdekli. Pēc sēdekļa uzstādīšanas pavelciet to augšup, lai pārliecinātos, ka tas ir cieši nostiprināts. Skatiet apkopes rokasgrāmatu. | |
PAZIŅOJUMS Uzstādot šo komplektu, ir jāveic atkārtota ECM kalibrēšana. Neveicot pareizu atkārtotu ECM kalibrēšanu, var izraisīt nopietnus dzinēja bojājumus. (00399b) PAZIŅOJUMS Šī komplekta uzstādīšanai ir nepieciešama kalibrēšanas atjaunināšana, izmantojot programmu Digital Technician. Ja netiek lejupielādēts kalibrēšanas atjauninājums pirms motocikla iedarbināšanas, notiks ACR kļūme. (00567b) | ||
| 4. | Iedarbiniet dzinēju un ļaujiet tam darboties. Atkārtojiet vairākas reizes, lai apstiprinātu atbilstošu darbību. |
Darbība
Skatiet sadaļu BRAUKŠANAS NOTEIKUMI PIESTRĀDES LAIKĀ lietotāja rokasgrāmatā, lai izjauktu motociklu.
APKOPES DAĻAS

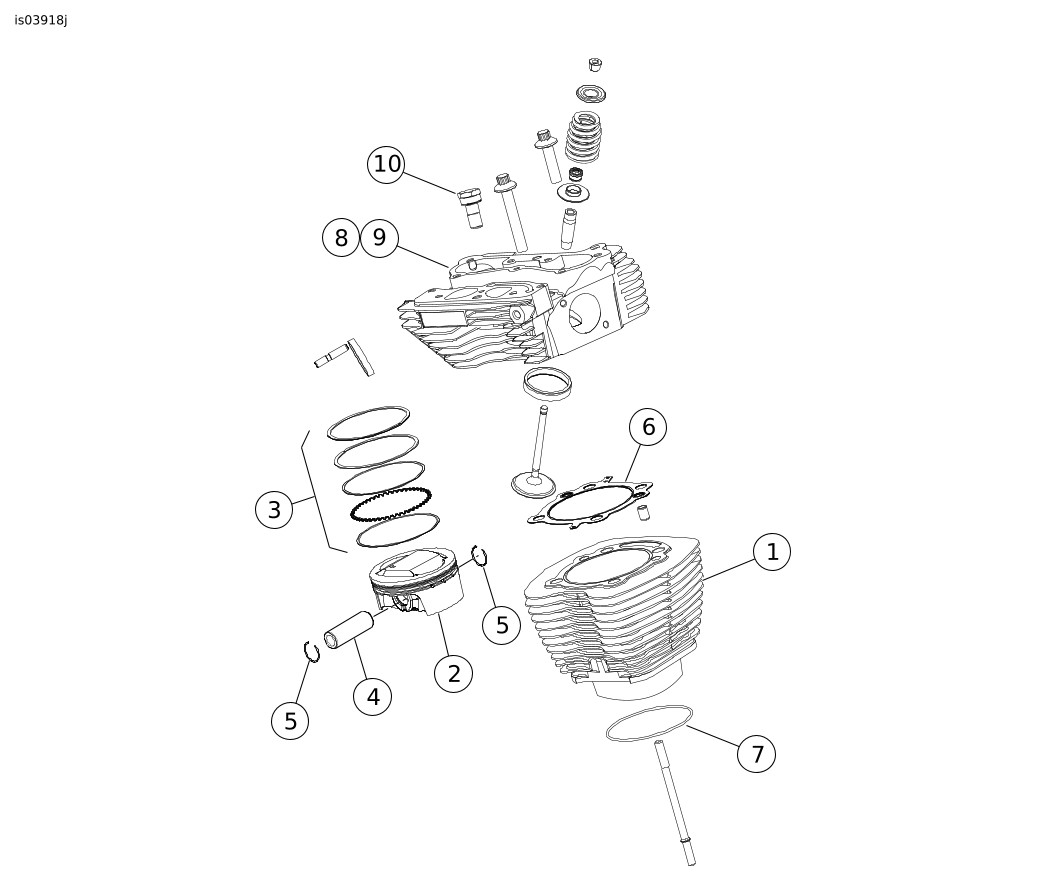

Attēls 1 Apkopes daļas: Screamin' Eagle TC 103 (1690 cc) 4. posma komplekts
Tabula 1. Apkopes daļu tabula: Screamin' Eagle TC 103 (1690 cc) 4. posma komplekts
Elements | Apraksts (skaits) | Partijas numurs | Elements | Apraksts (skaits) | Partijas numurs | |
|---|---|---|---|---|---|---|
1 | 3.875 cilindra mezgls (melns) (2) | Tiek pārdots atsevišķi | 7 | O-gredzens, cilindra pamatne | 11256 | |
2 | Virzuļi (2) | Netiek pārdots atsevišķi | 8 | Cilindra galvas komplekts, priekšējais (melns) | 16500014A | |
3 | Virzuļu gredzenu komplekts (2) | 22457-10 | 9 | Cilindra galvas mezgls, aizmugurē (melns) | 16500015A | |
4 | Virzuļu tapas(2) | 22455-03 | 10 | Automātiskais kompresijas atbrīvošanas (ACR) spraudnis | 16648-08A | |
5 | Virzulis (4) | 22097-99 | Piezīmes: Virzuļu komplekts (22144-08B) ietver priekšmetus no 2 līdz 5. Informāciju par cilindra galvas komplekta (8, 9) sastāvdaļām skatīt instrukciju lapā J05340. | |||
6 | Starplikas, cilindra galvas (2) | 16787-99A | ||||
Attēls 2 Apkopes daļas: Screamin' Eagle TC 103 (1690 cc) 4. posma komplekts
Tabula 2. Apkopes daļas: Screamin' Eagle TC 103 kubikcollas (1690 cc) 4. posma komplekts
Elements | Apraksts (skaits) | Partijas numurs | Elements | Apraksts (skaits) | Partijas numurs | |
|---|---|---|---|---|---|---|
1 | Blīvējums, uzlikas pamatne (2) | 16719-99A | 10 | Sieta komplektācija (2) | 26500002 | |
2 | Blīvējums, uzlikas pamatne (2) | 17386-99A | 11 | Blīvējums, EFI uzņemšana (2) (nav parādīts) | 29995-86B | |
3 | Starplikas, vārstu bīdītāja vāciņš (2) | 18635-99B | 12 | Blīvējums, kartes sensors (2) (nav redzams) | 11291 | |
4 | O-gredzens, augšējais spiedpogas vāks (4) | 11132A | 13 | Precīzu bīdītājstieņu komplekts | 18400-03 | |
5 | O-gredzens, augšējais spiedpogas vāks (4) | 11145A | 14 | Bīdītāja komplekts (jāiegādājas atsevišķi, ja nepieciešams) | 18572-13 | |
6 | O-gredzens, augšējais spiedpogas vāks (4) | 11293 | Piezīmes: Ventilācijas mezgls 17025-03A, ietver 8 līdz 10. Priekšmeti no 1 līdz 11 ir iekļauti augšējā gala kapitālā remonta komplektā (17052-99C) un priekšmeti 6 un 7, 1. attēlā. | |||
7 | O-Ring, rocker arm atbalsts (2) | 11270 | ||||
8 | Spiediena izlīdzinātāja skrūve (4) | 4400 | ||||
9 | Spiediena izlīdzinātāja montāža (2) | 17025-03A | ||||
Attēls 3 Apkopes daļas: Screamin' Eagle Pro 103 (1690 cc) 4. posma komplekts
Tabula 3. Apkopes daļas: Screamin' Eagle TC 103 (1690 cc) 4. posma komplekts
Elements | Apraksts (skaits) | Partijas numurs |
|---|---|---|
1 | Blīve, sadales pārsegs | 25244-99A |
2 | Stiprinājuma gredzens | 11461 |
3 | Sadales vārpsta, priekšējā, SE-259E | Netiek pārdots atsevišķi |
4 | Sadales vārpsta, aizmugurē, SE-259E | Netiek pārdots atsevišķi |
5 | Gultnis, adatas (2) (jāiegādājas atsevišķi, ja nepieciešams) | 9215 |
6 | Blīvgredzens, no eļļas sūkņa uz izciļņvārpstas plāksni | 11293 |
7 | O-gredzens, no izciļņvārpstas plāksnes uz eļļas sūkni (@) | 11301 |
8 | 58 mm ETC droseļvārsta korpusa komplekts (nav parādīts) | 27713-08 |
9 | Sajūga diafragmas atspere (nav parādīta) | 37951-98 |
Tekstā norādītie, bet komplektā neiekļautie elementi: | ||
A | Sadales piedziņas fiksēšanas komplekts (ietver skrūvi un paplāksni) | 91800088 |
Piezīmes: Priekšmeti 1, 4, 8 un 9 ir iekļauti Sadales apkopes blīves komplektā (17045-99D). Priekšmeti 5 un 6 ir pieejami Sadales komplektā (25482-10). | ||
