SADA STREET PERFORMANCE BIG BORE STAGE IV – 103 KRYCHLOVÝCH PALCŮ
J055442025-01-23
OBECNÉ INFORMACE
Číslo sady
92500011
Modely
Informace o příslušenství pro jednotlivé modely naleznete v maloobchodním katalogu náhradních dílů a příslušenství nebo v části věnované náhradním dílům a příslušenství na stránce www.harley-davidson.com (pouze v angličtině).
Požadavky na montáž
Tato sada je určena pro motocykly se zdvihovým objemem 103 krychlových palců se sériovým vrtáním 3,875. Pokud jsou válce poškozené nebo opotřebované, vyměňte sestavy válců (č. dílu 16547-99A, jsou vyžadovány 2 sestavy).
Tato sada také vyžaduje samostatné zakoupení sady pro přidržení vačkového hřídele (91800088) a sady pro servis vačky (17045-99D). K dostání u prodejce Harley-Davidson.
Doporučuje se samostatné zakoupení sady vymezovacích podložek vačkového mechanismu (25928-06). Tato sada obsahuje pět různých vymezovacích podložek k dosažení správného zarovnání ozubeného kola.
Viz příslušné části v servisní příručce, kde jsou popsány speciální nástroje potřebné k montáži této sady.
Pro správnou montáž této sady je nutné použít také software Digital Technician™ u prodejce Harley-Davidson.
VAROVÁNÍNa správné montáži této sestavy závisí bezpečnost jezdce a spolujezdce. Použijte odpovídající postupy uvedené v servisní příručce. Pokud daný postup přesahuje vaše schopnosti nebo pro něj nemáte vhodné nářadí, svěřte provedení montáže prodejci Harley-Davidson. Nesprávná montáž této sestavy může vést k vážnému poranění či smrti. (00333b)
POZNÁMKA
Tento návod odkazuje na informace v servisní příručce. Pro tuto montáž je nutná servisní příručka pro tento model motocyklu. Příručka je k dostání u prodejců motocyklů Harley-Davidson.
Obsah sady
POZNÁMKA
Montáž této sady autorizovaným prodejcem Harley-Davidson nebude mít vliv na omezenou záruku na motocykl.
Štítek s informacemi o výrobku dodávaný v této sadě je požadavkem emisního předpisu Kalifornského státního výboru pro ovzduší (CARB) pro všechny modely Touring z roku 2010–2012. Umístěte štítek na pravou stranu rámu přímo za nálepku s číslem VIN. Tento štítek není zapotřebí mimo stát Kalifornie.
Tato konverzní sada je určena pouze pro zvýšení výkonu. Prodej nebo používání tohoto dílu ke zvýšení výkonu motoru je v Kalifornii legální v motorových vozidlech s regulací znečištění.
Díly určené pro zvýšení výkonu motoru jsou určeny pouze pro zkušené řidiče.
DEMONTÁŽ
Příprava na servis
| 1. | Motocykl umístěte na vhodnou zdviž. POZNÁMKA Pokud je motocykl vybaven inteligentním systémem zabezpečení Harley-Davidson, deaktivujte systém podle návodu k obsluze. | |
| 2. | Demontujte sedlo. Viz servisní příručka. | |
| VAROVÁNÍ Při provádění servisních prací na palivovém systému nekuřte a nepracujte v blízkosti otevřeného ohně nebo jisker. Palivo je extrémně hořlavé a výbušné, což může vést k vážnému poranění nebo dokonce smrti. (00330a) | ||
| 3. | Demontujte palivovou nádrž. Viz servisní příručka. | |
| 4. | Vyjměte hlavní pojistku. Viz servisní příručka. |
Demontáž součástí motoru
- Demontujte stávající sestavu vzduchového filtru. Postupujte podle části DEMONTÁŽ VZDUCHOVÉHO FILTRU v servisní příručce.
- Demontujte stávající výfukovou soustavu. Postupujte podle části DEMONTÁŽ VÝFUKOVÉ SOUSTAVY v servisní příručce.
- Odmontujte horní konec motoru a sestavu desky vačky. Postupujte podle příslušných částí s názvem MOTOR v servisní příručce.
- Vyjměte stávající talířovou pružinu spojky. Postupujte podle části DEMONTÁŽ SPOJKY v servisní příručce.
MONTÁŽ
Montáž součástí motoru a spojky
- Viz Ilustrace 3 . Zkontrolujte jehlová ložiska vačkového hřídele (7) a v případě potřeby je vyměňte.
- Viz Ilustrace 1 až Ilustrace 3 . Pomocí dílů ze sady namontujte vačky na desku vačky, výkonné hlavy válců a horní konec motoru. Postupujte podle příslušných částí s názvem MOTOR v servisní příručce.
- Sestavte tělo škrticí klapky ze sady pomocí originálních vstřikovačů, palivového vedení a rozdělovače paliva. Řiďte se pokyny v dodané sadě těla škrticí klapky.
- Namontujte sestavu těla škrticí klapky k motoru pomocí sacích přírub a těsnění dodaných v sadě těla škrticí klapky. Řiďte se pokyny z dodané sady těla škrticí klapky.
- Namontujte talířovou pružinu spojky ze sady. Postupujte podle části MONTÁŽ SPOJKY v servisní příručce.
- Namontujte výfukovou soustavu. Postupujte podle části MONTÁŽ VÝFUKOVÉ SOUSTAVY v servisní příručce.
- Namontujte sestavu vzduchového filtru. Postupujte podle části MONTÁŽ VZDUCHOVÉHO FILTRU v servisní příručce.
Finální montáž
| 1. | Namontujte hlavní pojistku. Viz servisní příručka. | |
| 2. | Namontujte palivovou nádrž. Viz servisní příručka. | |
| 3. | Namontujte sedlo. Po montáži sedla za něj zatáhněte a zkontrolujte, zda je řádně upevněno. Viz servisní příručka. | |
OZNÁMENÍ Po montáži této sestavy je třeba znovu kalibrovat ECM. Pokud není provedena správná kalibrace ECM, může dojít k vážnému poškození motoru. (00399b) OZNÁMENÍ Montáž této sady vyžaduje aktualizaci kalibrace digitálním technikem. Pokud nebude stažena aktualizace kalibrace před nastartováním motocyklu, doje k poruše ACR. (00567b) | ||
| 4. | Nastartujte motor a nechte ho běžet. Tento postup několikrát zopakujte, abyste zkontrolovali jeho správné fungování. |
Provozování
Pokyny k záběhu motocyklu naleznete v části ZÁSADY ZÁBĚHU v návodu k použití.
SERVISNÍ DÍLY

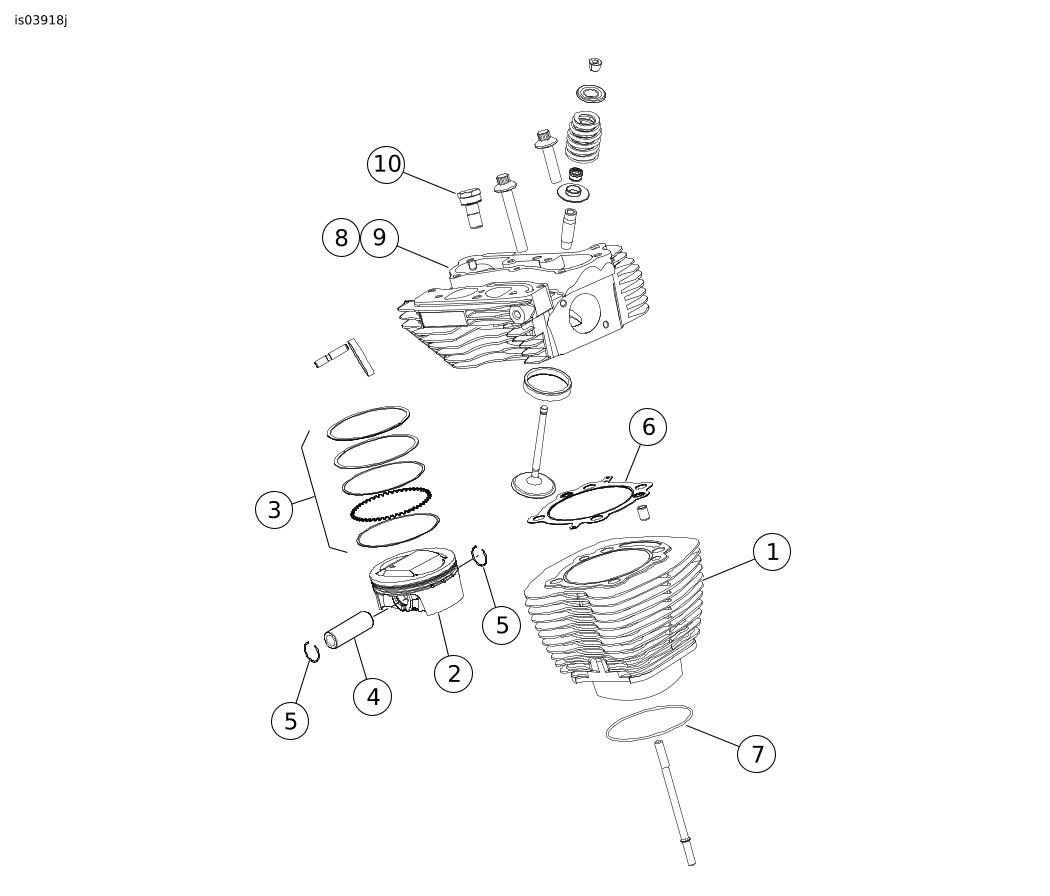

Ilustrace 1. Servisní díly: Souprava Screamin' Eagle TC 103 (1690 cm3) Stage 4
Tabulka 1. Tabulka servisních dílů: Souprava Screamin' Eagle TC 103 (1690 cm3) Stage 4
Položka | Popis (množství) | Číslo dílu | Položka | Popis (množství) | Číslo dílu | |
|---|---|---|---|---|---|---|
1 | sestava válce 3,875 (černá) (2) | Prodává se samostatně | 7 | O-kroužek, dno válce | 11256 | |
2 | Píst (2) | Neprodává se samostatně | 8 | Sestava hlavy válce, přední (černá) | 16500014A | |
3 | Sada pístních kroužků (2) | 22457-10 | 9 | Sestava hlavy válce, zadní (černá) | 16500015A | |
4 | Pístní čep (2) | 22455-03 | 10 | Zástrčka automatického dekompresoru (ACR) | 16648-08A | |
5 | Pojistný kroužek pístního čepu (4) | 22097-99 | Poznámky: Sada pístů (22144-08B) obsahuje položky 2 až 5. Informace o součástech sestavy hlavy válce (8, 9) naleznete v návodu k použití J05340. | |||
6 | Těsnění, hlava válců (2) | 16787-99A | ||||
Ilustrace 2. Servisní díly: Souprava Screamin' Eagle TC 103 (1690 cm3) Stage 4
Tabulka 2. Servisní díly: Sada Screamin' Eagle TC 103 kubických palců (1690 cm3) Stage 4
Položka | Popis (množství) | Číslo dílu | Položka | Popis (množství) | Číslo dílu | |
|---|---|---|---|---|---|---|
1 | Těsnění, základna krytu vahadla (2) | 16719-99A | 10 | Sestava deflektoru (2) | 26500002 | |
2 | Těsnění, horní kryt vahadla (2) | 17386-99A | 11 | Těsnění, přívod EFI (2) (nezobrazeno) | 29995-86B | |
3 | Těsnění, kryt zdvihátka (2) | 18635-99B | 12 | Těsnění, mapový senzor (2) (nezobrazeno) | 11291 | |
4 | O-kroužek, kryt středové pístové tyče (4) | 11132A | 13 | Sada zdvihacích tyčí s perfektním usazením | 18400-03 | |
5 | O-kroužek, kryt dolní pístové tyče (4) | 11145A | 14 | Sada zdvihadel (v případě potřeby je nutné zakoupit samostatně) | 18572-13 | |
6 | O-kroužek, kryt horní pístové tyče (4) | 11293 | Poznámky: Sestava odvzdušňovacího ventilu 17025-03A obsahuje položky 8 až 10. Položky 1 až 11 jsou součástí sady pro generální opravu horního konce (17052-99C) a položky 6 a 7, obrázek 1. | |||
7 | O-kroužek, držák ramene vahadla (2) | 11270 | ||||
8 | Odvzdušňovací šroub (4) | 4400 | ||||
9 | Sestava odvzdušňovače (2) | 17025-03A | ||||
Ilustrace 3. Servisní díly: Souprava Screamin' Eagle Pro 103 (1690 cm3) Stage 4
Tabulka 3. Servisní díly: Souprava Screamin' Eagle TC 103 (1690 cm3) Stage 4
Položka | Popis (množství) | Číslo dílu |
|---|---|---|
1 | Ploché těsnění, kryt vačkového mechanismu | 25244-99A |
2 | Pojistný kroužek | 11461 |
3 | Vačkový hřídel, přední, SE-259E | Neprodává se samostatně |
4 | Vačkový hřídel, zadní, SE-259E | Neprodává se samostatně |
5 | Ložisko, jehla (2) (v případě potřeby je nutné zakoupit samostatně) | 9215 |
6 | O-kroužek, mezi olejovým čerpadlem a nosnou deskou vačkového hřídele | 11293 |
7 | O-kroužek, mezi nosnou deskou vačkového hřídele a klikovou skříní (2) | 11301 |
8 | Sada těla škrticí klapky 58 mm ETC (není zobrazena) | 27713-08 |
9 | Talířová pružina spojky (není zobrazena) | 37951-98 |
Položky uvedené v textu, které nejsou součástí sady: | ||
A | Sada pro upevnění pohonu vačky (včetně šroubu a podložky) | 91800088 |
Poznámky: Položky 1, 4, 8 a 9 jsou součástí sady těsnění pro servis vačky (17045-99D). Položky 5 a 6 jsou k dispozici v sadě vačky (25482-10). | ||
