"STREET PERFORMANCE BIG BORE STAGE IV" IV ETAPO KOMPLEKTAS - 103 KUBINIAI COLIAI
J055442025-01-23
BENDROJI INFORMACIJA
Komplekto numeris
92500011
Modeliai
Informaciją apie tai, kuriems modeliams tai tinka, žr. dalių ir priedų (P&A) mažmeninės prekybos kataloge arba interneto svetainės www.harley-davidson.com skyriuje apie dalis ir priedus (tik anglų k.).
Montavimo reikmenys
Šis komplektas skirtas transporto priemonėms su 103 CI poslinkiu ir gamykline 3.875 col. galvute. Jei cilindrai yra pažeisti ar susidėvėję, pakeiskite cilindrų sąrankas (Dalies Nr. 16547-99A, 2 būtinas).
Šiam komplektui taip pat reikia atskirai įsigyjamo paskirstymo veleno laikymo komplekto (91800088) ir paskirstymo veleno techninių darbų komplekto (17045-99D). Įsigyjama iš "Harley-Davidson" prekybos atstovo.
Taip pat rekomenduojama įsigyti kumštelinio tarpiklio rinkinį (25928-06). Šiame rinkinyje yra penki skirtingi tarpikliai, kurie išlygina krumpliaratį.
Norint tinkamai sumontuoti šį rinkinį, reikalingi specialūs įrankiai, apie kuriuos galima sužinoti atitinkamose techninės priežiūros vadovo skiltyse.
Tinkamam šio komplekto sumontavimui reikalinga „Digital Technician™“ sistema, kurią rasite pas „Harley-Davidson“ prekybos atstovus.
ĮSPĖJIMASVairuotojo ir keleivio saugumas priklauso nuo tinkamo šio rinkinio sumontavimo. Vadovaukitės atitinkamomis techninės priežiūros vadovo procedūromis. Jei patys procedūros atlikti negalite arba neturite tinkamų įrankių, tegu sumontuoja „Harley-Davidson“ pardavėjas. Netinkamai sumontavus šį rinkinį, galima sunkiai arba mirtinai susižaloti. (00333b)
PASTABA
Šiame instrukcijų lape yra pateikta nuorodų į informaciją iš techninės priežiūros vadovo. Šiems montavimo darbams atlikti reikalingas jūsų motociklo techninės priežiūros vadovas. Gauti jį galite iš „Harley-Davidson“ prekybos atstovo.
Rinkinio turinys
PASTABA
Šio rinkinio montavimo darbai, atlikti įgalioto "Harley-Davidson" prekybos atstovo, nepažeis jūsų transporto priemonės ribotos garantijos.
Komplekte pateikta produkto informacijos etiketė yra būtina visiems 2010-2012 "Touring" modeliams, pagal Kalifornijos Oro Išteklių Valdybos (CARB) emisijos reglamento reikalavimus. Etiketė turi būti dešinėje rėmo pusėje, tiesiai po VIN lipduku. Už Kalifornijos valstijos ribų ši etiketė nėra privaloma.
Šis konvertavimo komplektas skirtas tik didelio našumo naudojimui. Ši su varikliu susijusi eksploatacinių charakteristikų dalis legaliai parduodama ir naudojama Kalifornijoje, nes atitinka variklinių transporto priemonių taršos tikrinimo standartus.
Našumą didinančios dalys, susijusios su varikliu, yra skirtos tik patyrusiems motociklininkams.
IŠĖMIMAS
Paruošimas techninės priežiūros darbams
| 1. | Motociklą užvežkite ant tinkamo keltuvo. PASTABA Jei transporto priemonėje yra „Harley-Davidson" išmanioji apsaugos sistema, dėl jos išjungimo žr. savininko vadovą. | |
| 2. | Nuimkite sėdynę. Žr. techninės priežiūros vadovą. | |
| ĮSPĖJIMAS Atlikdami degalų sistemos techninę priežiūrą, nerūkykite ir nesukelkite atvirų liepsnų ar kibirkščių. Benzinas yra ypač degus ir labai sprogus, dėl to galima sunkiai arba mirtinai susižaloti. (00330a) | ||
| 3. | Nuimkite degalų baką. Žr. techninės priežiūros vadovą. | |
| 4. | Išimkite pagrindinį saugiklį. Žr. techninės priežiūros vadovą. |
Variklio komponentų nuėmimas
- Nuimkite esamą oro filtro bloką. Žr. techninės priežiūros vadovo skyrių ORO VALYTUVO IŠĖMIMAS.
- Nuimkite esamą išmetimo sistemą. Žr. techninės priežiūros vadovo skyrių IŠMETAMŲJŲ DUJŲ SISTEMOS NUĖMIMAS.
- Išardykite variklio viršų ir velenėlių plokštelės sąranką. Žr. atitinkamas techninės priežiūros vadovo skyriaus VARIKLIS skiltis.
- Nuimkite esamą sankabos diafragmos spyruoklę. Žr. techninės priežiūros vadovo skyrių SANKABOS IŠĖMIMAS.
MONTAVIMAS
Sumontuokite variklio bei sankabos komponentus
- Žr. Pav 3 . Patikrinkite skirstomojo veleno adatinius guolius (7), pagal poreikius pakeiskite.
- Surinkite komplekto troselio korpusą naudodami originalios įrangos purkštukus, degalų vamzdelius ir kuro bėgelį. Žr. instrukcijas, pateiktas pateiktame droselio korpuso komplekte.
- Į variklį sumontuokite droselio korpuso sąranką naudodami droselio korpuso komplekte pateiktus flanšus ir sandariklius. Žr. instrukcijas iš pridedamo droselio korpuso komplekto.
- Sumontuokite sankabos diafragmos spyruoklę iš komplekto. Žr. techninės priežiūros vadovo skyrių SANKABOS MONTAVIMAS.
- Sumontuokite išmetimo sistemą. Žr. techninės priežiūros vadovo skyrių IŠMETAMŲJŲ DUJŲ SISTEMOS MONTAVIMAS.
- Sumontuokite oro filtro bloką. Žr. techninės priežiūros vadovo skyrių ORO VALYTUVO MONTAVIMAS.
Galutinis surinkimas
| 1. | Įdėkite pagrindinį saugiklį. Žr. techninės priežiūros vadovą. | |
| 2. | Sumontuokite degalų baką. Žr. techninės priežiūros vadovą. | |
| 3. | Sumontuokite sėdynę. Uždėję sėdynę, patraukite ją į viršų, kad įsitikintumėte, jog ji gerai pritvirtinta. Žr. techninės priežiūros vadovą. | |
PRANEŠIMAS Montuojant šį rinkinį reikia iš naujo sukalibruoti ECM. Tinkamai iš naujo nesukalibravus ECM, galima rimtai sugadinti variklį. (00399b) PRANEŠIMAS Sumontavus šį rinkinį, būtina atnaujinti kalibravimą, naudojant „Digital Technician“. Neatsisiuntus kalibravimo naujinio prieš užvedant motociklą, suges ACR. (00567b) | ||
| 4. | Užveskite variklį. Pakartokite kelis kartus, kad įsitikintumėte, jog viskas veikia tinkamai. |
Naudojimas
Nurodymus dėl motociklo įvažinėjimo žr. savininko vadovo skyriuje ĮVAŽINĖJIMO LAIKOTARPIO TAISYKLĖS.
DALYS, REIKALINGOS UŽDUOČIAI ATLIKTI

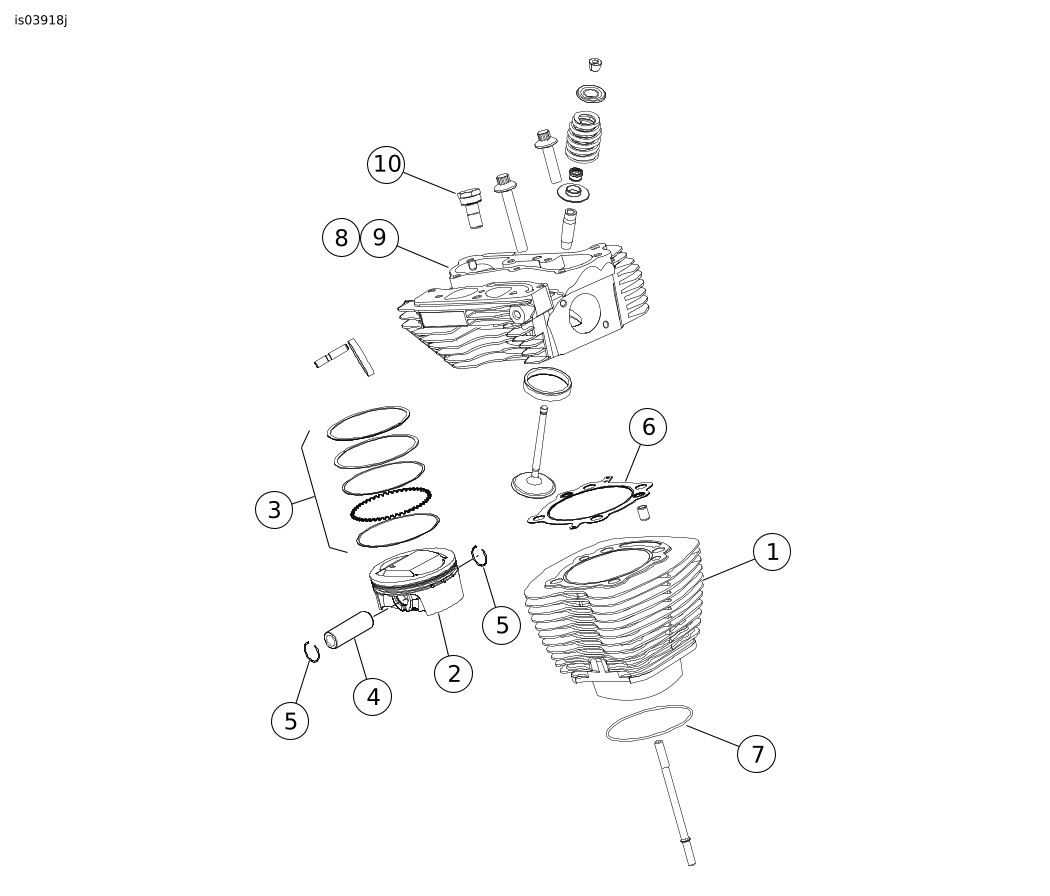

Pav 1. Dalys, reikalingos užduočiai atlikti "Screamin' Eagle" TC 103 (1690 cc) 4 etapo komplektas
Lent 1. Prižiūrimų dalių lentelė: "Screamin' Eagle" TC 103 (1690 cc) 4 etapo komplektas
Elementas | Aprašymas (kiekis) | Dalies numeris | Elementas | Aprašymas (kiekis) | Dalies numeris | |
|---|---|---|---|---|---|---|
1 | 3.875 cilindrų sąranka (juoda) (2) | Parduodama atskirai | 7 | O formos tarpinė, cilindro pagrindas | 11256 | |
2 | Stūmoklis (2) | Atskirai neparduodama | 8 | Cilindro galvutės sąranka, priekis (juodas) | 16500014A | |
3 | Stūmoklio žiedų komplektas (2) | 22457-10 | 9 | Cilindro galvutės sąranka, galas (juodas) | 16500015A | |
4 | Stūmoklio pirštas (2) | 22455-03 | 10 | Automatinio kompresijos išleidiklio (ACR) kištukas | 16648-08A | |
5 | Stūmoklio piršto fiksavimo žiedas (4) | 22097-99 | Pastabos: Į stūmoklio komplektą (22144-08B) įtraukti nuo 2 iki 5 elementai. Dėl cilindro galvutės sąrankos (8, 9) sudedamųjų dalių žr. instrukcijų lapą J05340. | |||
6 | Cilindro galvutės tarpinė (2) | 16787-99A | ||||
Pav 2. Dalys, reikalingos užduočiai atlikti "Screamin' Eagle" TC 103 (1690 cc) 4 etapo komplektas
Lent 2. Dalys, reikalingos užduočiai atlikti "Screamin' Eagle" TC 103 kubinių colių (1690 cc) 4 etapo komplektas
Elementas | Aprašymas (kiekis) | Dalies numeris | Elementas | Aprašymas (kiekis) | Dalies numeris | |
|---|---|---|---|---|---|---|
1 | Tarpinė – svirčių dangtelio pagrindas (2) | 16719-99A | 10 | Kameros blokas (2) | 26500002 | |
2 | Tarpinė – svirčių dangtelio viršus (2) | 17386-99A | 11 | EFI įsiurbimo sandariklis (2) (nepavaizduotas) | 29995-86B | |
3 | Tarpinė – kėliklio dangtelis (2) | 18635-99B | 12 | Sandariklis, MAP jutiklis (2) (nerodoma) | 11291 | |
4 | Žiedinis tarpiklis – viršutinis strypų dangtelis (4) | 11132A | 13 | Tobulo atitikimo stūmiklių komplektas | 18400-03 | |
5 | Žiedinis tarpiklis – apatinis strypų dangtelis (4) | 11145A | 14 | Kėliklio komplektas (pagal poreikius įsigyjamas atskirai) | 18572-13 | |
6 | Žiedinis tarpiklis – viršutinis strypų dangtelis (4) | 11293 | Pastabos: Alsuoklio komplektas 17025-03A, įtraukti 8-10 elementai. Į viršaus kapitalinio remonto komplektą (17052-99C) įtraukti 1-11 elementai ir 6 ir 7 elementai, 1 pav. | |||
7 | Žiedinis tarpiklis – svirčių atrama (2) | 11270 | ||||
8 | Alsuoklio varžtas (4) | 4400 | ||||
9 | Alsuoklio blokas (2) | 17025-03A | ||||
Pav 3. Dalys, reikalingos užduočiai atlikti "Screamin' Eagle Pro" 103 (1690 cc) 4 etapo komplektas
Lent 3. Dalys, reikalingos užduočiai atlikti "Screamin' Eagle" TC 103 (1690 cc) 4 etapo komplektas
Elementas | Aprašymas (kiekis) | Dalies numeris |
|---|---|---|
1 | Tarpiklis, kumštelio dangtelis | 25244-99A |
2 | Tvirtinimo žiedas | 11461 |
3 | Paskirstymo velenas, priekis, SE-259E | Atskirai neparduodama |
4 | Paskirstymo velenas, galas, SE-259E | Atskirai neparduodama |
5 | Guolis, adatinis (2) (pagal poreikius, įsigyjamas atskirai) | 9215 |
6 | Sandarinamasis žiedas tarp alyvos siurblio ir paskirstymo velenėlių plokštelės | 11293 |
7 | Sandarinamasis žiedas tarp paskirstymo velenėlių plokštelės ir karterio (2) | 11301 |
8 | 58 mm ETC droselio korpuso komplektas (nerodomas) | 27713-08 |
9 | Sankabos diafragmos spyruoklė (nerodoma) | 37951-98 |
Elementai, paminėti tekste, tačiau neįeinantys į komplektą: | ||
A | Paskirstymo veleno laikymo komplektas (įtraukti varžtas ir poveržlė) | 91800088 |
Pastabos: Į paskirstymo veleno darbų tarpinių komplektą (17045-99D) įtraukti 1, 4, 8 ir 9 elementai. Velenėlių komplekte (25482-10) įtraukti 5 ir 6 elementai. | ||
