KIT STREET PERFORMANCE DE DIÁMETRO GRANDE STAGE IV - 103 PULGADAS CÚBICAS
J055442025-01-23
GENERALIDADES
Número de kit
92500011
Modelos
Para obtener información de la adaptación a los modelos, vea el catálogo de venta al detalle de P&A (piezas y accesorios) o la sección Piezas y accesorios en www.harley-davidson.com (inglés solamente).
Requisitos de instalación
Este kit se diseñó para vehículos que tienen una cilindrada de 103 CI con un diámetro de 3.75 pulgadas. Si los cilindros están dañados o desgastados, reemplace los conjuntos de cilindros (se requiere el n.º de pieza 16547-99A, 2).
Este kit también requiere la compra por separado del kit de retención de transmisión de levas (91800088) y el kit de servicio de levas (17045-99D). Disponible en un concesionario Harley-Davidson.
Se recomienda la compra por separado del Kit espaciador de Cam (25928-06). Este kit contiene cinco espaciadores diferentes para lograr la alineación adecuada de la rueda dentada.
Consulte las secciones correspondientes del manual de reparaciones para ver las herramientas especiales requeridas para instalar este kit.
La instalación correcta de este kit también requiere el uso de Digital Technician™ en un concesionario de Harley-Davidson.
¡ADVERTENCIALa seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Use los procedimientos correspondiente del Manual de servicio. Si el procedimiento no está dentro de sus capacidades o si no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría resultar en lesiones graves o la muerte. (00333b)
NOTA
Esta hoja de instrucciones hace referencia a la información del Manual de servicio. Para esta instalación, se requiere un manual de servicio para la motocicleta de su modelo. Se encuentra uno disponible en un concesionario Harley-Davidson.
Contenido del kit
NOTA
La instalación de este kit por un concesionario autorizado de Harley-Davidson no afectará su garantía limitada de vehículo.
La etiqueta de información del producto contenida en este kit es un requisito de la regulación de emisiones de la Junta de Recursos del Aire de California (CARB) para todos los modelos Touring 2010 a 2012. Coloque la etiqueta en el lado derecho del bastidor, directamente debajo de la etiqueta de VIN. No se requiere esta etiqueta fuera del estado de California.
Este kit de conversión se diseñó solo para aplicaciones de alto rendimiento. La venta o uso de esta pieza de rendimiento para el motor es legal en los vehículos con motores con control de la contaminación en California.
Las piezas de rendimiento relacionadas con el motor están destinadas únicamente a motoristas experimentados.
EXTRACCIÓN
Preparar para el servicio
| 1. | Coloque la motocicleta en un dispositivo de elevación adecuado. NOTA Si el vehículo está equipado con el sistema de seguridad inteligente Harley-Davidson, consulte el Manual del propietario para desarmar el sistema. | |
| 2. | Extraiga el asiento. Vea el manual de servicio. | |
| ¡ADVERTENCIA Cuando se realice alguna reparación en el sistema de combustible, no fume ni permita la cercanía de llamas descubiertas o chispas. La gasolina es extremadamente inflamable y muy explosiva, por lo que puede provocar lesiones graves o incluso la muerte. (00330a) | ||
| 3. | Extraiga el tanque de combustible. Vea el manual de servicio. | |
| 4. | Quite el fusible principal. Vea el manual de servicio. |
Retire los componentes del motor
- Retire el conjunto del depurador de aire existente. Consulte EXTRACCIÓN DEL FILTRO DE AIRE en el Manual de servicio.
- Extraiga el sistema de escape actual. Consulte EXTRACCIÓN DEL SISTEMA DE ESCAPE en Manual de servicio.
- Desmonte el extremo superior del motor y el conjunto de la placa de la leva. Consulte las sección correspondiente al MOTOR en el Manual de servicio.
- Extraiga el resorte del diafragma del embrague existente. Consulte EXTRACCIÓN DEL EMBRAGUE en el manual de servicio.
INSTALACIÓN
Instale los componentes del motor y del embrague
- Vea Figura 3 . Inspeccione los cojinetes de agujas del árbol de levas (7) y reemplácelos si es necesario.
- Ensamble el cuerpo del acelerador del kit utilizando los inyectores del equipo original, la línea de combustible y el riel de combustible. Consulte las instrucciones en el kit del cuerpo del acelerador suministrado.
- Instale el conjunto del cuerpo del acelerador en el motor usando las bridas de admisión y los sellos suministrados en el kit del cuerpo del acelerador. Consulte las instrucciones del kit de cuerpo del acelerador suministrado.
- Instale el resorte del diafragma del embrague del kit. Consulte INSTALACIÓN DE EMBRAGUE en el manual de servicio.
- Instale el sistema de escape. Consulte INSTALACIÓN DEL SISTEMA DE ESCAPE en el Manual de servicio.
- Instale el conjunto del depurador de aire. Consulte INSTALACIÓN DEL FILTRO DE AIRE en el manual de servicio.
Armado final
| 1. | Instale el fusible principal. Vea el manual de servicio. | |
| 2. | Instale el tanque de combustible. Vea el manual de servicio. | |
| 3. | Instale el asiento. Después de instalarlo, tire del asiento hacia arriba para comprobar que esté bien sujeto. Vea el manual de servicio. | |
AVISO Debe calibrar el ECM al instalar este kit. Si no se calibra correctamente el ECM, esto podría ocasionar daños graves al motor. (00399b) AVISO La instalación de este kit requiere una actualización de la calibración mediante el Digital Technician (técnico digital). Si no descarga la actualización de la calibración antes de arrancar la motocicleta podría causar falla del ACR. (00567b) | ||
| 4. | Inicie y opere el motor. Repita varias veces para verificar su operación adecuada. |
Funcionamiento
Para obtener información acerca del asentamiento de la moto, vea las REGLAS DE CONDUCCIÓN DURANTE EL ASENTAMIENTO en el manual del propietario.
PIEZAS DE SERVICIO

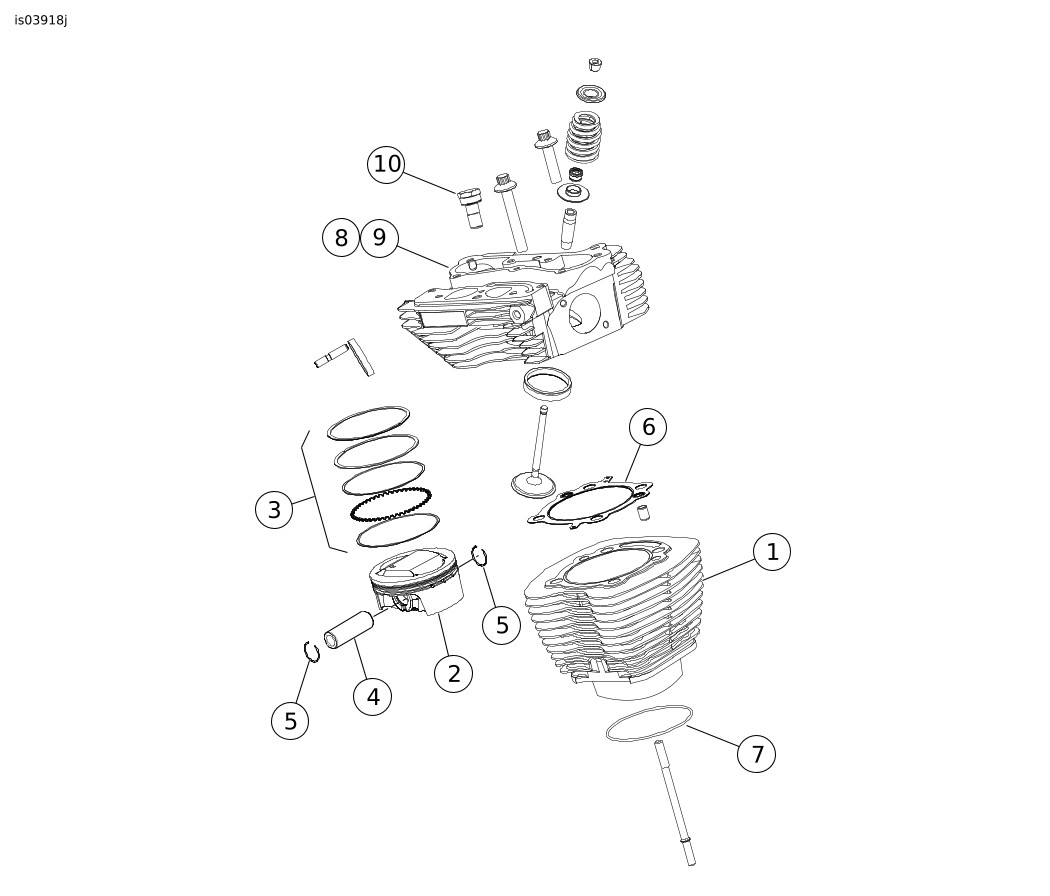

Figura 1. Piezas de servicio: Kit Screamin' Eagle PRO TC 103 (1690 cc) Stage 4
Tabla 1. Tabla de piezas de servicio: Kit Screamin' Eagle PRO TC 103 (1690 cc) Stage 4
Artículo | Descripción (Cantidad) | Número de pieza | Artículo | Descripción (Cantidad) | Número de pieza | |
|---|---|---|---|---|---|---|
1 | Conjunto de cilindros 3.875 (negro) (2) | Se vende por separado | 7 | Junta tórica, base del cilindro | 11256 | |
2 | Pistón (2) | No se vende por separado | 8 | Conjunto de culata, delantero (negro) | 16500014A | |
3 | Juego del segmento del pistón (2) | 22457-10 | 9 | Conjunto de culata, trasero (negro) | 16500015A | |
4 | Pasador del pistón (2) | 22455-03 | 10 | Tapón de liberación de compresión automática (ACR) | 16648-08A | |
5 | Presilla circular del pasador del pistón (4) | 22097-99 | Notas: El kit de pistón (22144-08B) incluye los ítems 2 a 5. Para conocer los componentes del conjunto de culata (8, 9), consulte la hoja de instrucciones J05340. | |||
6 | Junta, culata del cilindro (2) | 16787-99A | ||||
Figura 2. Piezas de servicio: Kit Screamin' Eagle PRO TC 103 (1690 cc) Stage 4
Tabla 2. Piezas de servicio: Kit Screamin' Eagle TC 103 pulgadas cúbicas (1690 cc) Stage 4
Artículo | Descripción (Cantidad) | Número de pieza | Artículo | Descripción (Cantidad) | Número de pieza | |
|---|---|---|---|---|---|---|
1 | Junta, base de la cubierta de los balancines (2) | 16719-99A | 10 | Conjunto del deflector (2) | 26500002 | |
2 | Junta, cubierta de los balancines (2) | 17386-99A | 11 | Sello, admisión EFI (2) (no se muestra) | 29995-86B | |
3 | Junta, cubierta del levantaválvulas (2) | 18635-99B | 12 | Sello, sensor MAP (2) (no se muestra) | 11291 | |
4 | O-ring, cubierta de la varilla de empuje media (4) | 11132A | 13 | Kit de bieletas de ajuste perfecto | 18400-03 | |
5 | O-ring, cubierta de la varilla de empuje inferior (4) | 11145A | 14 | Kit de taqué (debe comprarse por separado, si es necesario) | 18572-13 | |
6 | Junta, cubierta de la varilla de empuje superior (4) | 11293 | Notas: El conjunto de ventilador 17025-03A incluye los ítems del 8 al 10. Los ítems del 1 al 11 están incluidos en el kit de revisión del extremo superior (17052-99C) y los ítems 6 y 7, Figura 1. | |||
7 | Junta tórica, soporte del balancín (2) | 11270 | ||||
8 | Perno del respiradero (4) | 4400 | ||||
9 | Conjunto del respiradero (2) | 17025-03A | ||||
Figura 3. Piezas de servicio: Kit Screamin' Eagle Pro 103 (1690 cc) Stage 4
Tabla 3. Piezas de servicio: Kit Screamin' Eagle PRO TC 103 (1690 cc) Stage 4
Artículo | Descripción (Cantidad) | Número de pieza |
|---|---|---|
1 | Junta, cubierta de levas | 25244-99A |
2 | Anillo de retención | 11461 |
3 | Árbol de levas, delantero, SE-259E | No se vende por separado |
4 | Árbol de levas trasero, SE-259E | No se vende por separado |
5 | Cojinete, aguja (2) (debe comprarse por separado, si es necesario) | 9215 |
6 | O-ring, bomba de aceite a la placa de la leva | 11293 |
7 | O-ring, placa de la leva al cárter del cigüeñal (2) | 11301 |
8 | Kit de cuerpo del acelerador ETC de 58 mm (no se muestra) | 27713-08 |
9 | Muelle de diafragma del embrague (no se muestra) | 37951-98 |
Artículos mencionados en el texto, pero no incluidos en el kit: | ||
A | Kit de retención de la propulsión de las levas (incluye tornillo y arandela) | 91800088 |
Notas: Los ítems 1, 4, 8 y 9 están incluidos en el kit de juntas de servicio de levas (17045-99D). Los ítems 5 y 6 están disponibles en el kit de levas (25482-10). | ||
