ZESTAW STREET PERFORMANCE BIG BORE STAGE IV - 103 CALE SZEŚCIENNE
J055442025-01-23
INFORMACJE OGÓLNE
Numer zestawu
92500011
Modele
Informacje o zgodnych modelach można znaleźć w katalogu części i akcesoriów na rynek detaliczny oraz w sekcji „Części i akcesoria” witryny internetowej www.harley-davidson.com (tylko w języku angielskim).
Wymagania dotyczące montażu
Ten zestaw jest przeznaczony do pojazdów, które mają pojemność skokową 103 cid przy fabrycznej średnicy cylindra 3,875 cala. Jeśli cylindry są uszkodzone lub zużyte, należy wymienić zespoły cylindrów (nr kat. 16547-99A, wymagane 2).
Ten zestaw wymaga również osobnego zakupu zestawu mocowania napędu rozrządu (91800088) i zestawu serwisowego rozrządu (17045-99D). Dostępne u dealera Harley-Davidson.
Zaleca się oddzielny zakup podkładek dystansowych wałka rozrządu (25928-06). Zestaw zawiera pięć różnych elementów dystansowych pozwalających na uzyskanie odpowiedniego wyrównania zębatki.
Wymagania w zakresie narzędzi specjalnych do montażu tego zestawu przedstawiono w stosownych sekcjach instrukcji serwisowej.
Do prawidłowej instalacji tego zestawu konieczne jest zastosowanie narzędzia Digital Technician™ u dealera Harley-Davidson.
OSTRZEŻENIEOd prawidłowego zamontowania części z tego zestawu zależy bezpieczeństwo kierującego i pasażera. Wykonaj odpowiednie procedury z instrukcji serwisowej. Osoby niebędące w stanie przeprowadzić tej procedury lub niedysponujące odpowiednimi narzędziami powinny zlecić wykonanie montażu dealerowi firmy Harley-Davidson. Niewłaściwy montaż części z tego zestawu może być przyczyną śmierci lub poważnych obrażeń ciała. (00333b)
UWAGA
Ta karta instrukcji dotyczy informacji pochodzących z instrukcji serwisowej. Do tej instalacji wymagana jest instrukcja serwisowa dla Twojego modelu motocykla. Można ją również uzyskać u dealera firmy Harley-Davidson.
Zawartość zestawu
UWAGA
Instalacja tego zestawu przez autoryzowanego dealera Harley-Davidson nie będzie miała wpływu na ograniczoną gwarancję pojazdu.
Etykieta z informacjami o produkcie zawarta w tym zestawie jest obowiązkowa na mocy rozporządzenia California Air Resource Board (CARB) dotyczącego emisji i odnoszącego się do wszystkich modeli Touring z lat 2010-2012. Umieść etykietę po prawej stronie ramy, bezpośrednio pod naklejką z numerem VIN. Ta etykieta jest wymagana wyłącznie w stanie Kalifornia.
Ten zestaw do konwersji jest przeznaczony wyłącznie do zastosowań o charakterze sportowym. Część związana z osiągami silnika jest prawnie dozwolona do sprzedaży w Kalifornii w motocyklach z systemem kontroli zanieczyszczeń.
Części wpływające na parametry silnika mogą być montowane wyłącznie przez doświadczonych użytkowników
DEMONTAŻ
Przygotuj się do usługi
| 1. | Ustaw motocykl na odpowiednim podnośniku. UWAGA Jeśli pojazd jest wyposażony w inteligentny system bezpieczeństwa Harley-Davidson, zapoznaj się z instrukcją obsługi, w której opisano, jak rozbroić system. | |
| 2. | Zdejmij siodło. Zob. instrukcja serwisowa. | |
| OSTRZEŻENIE Podczas serwisowania układu paliwowego nie wolno palić tytoniu ani dopuścić do obecności otwartego ognia lub iskrzenia. Benzyna jest niezwykle łatwopalna i wybuchowa, a te właściwości mogą być przyczyną śmierci lub poważnych obrażeń. (00330a) | ||
| 3. | Zdemontuj zbiornik paliwa. Zob. instrukcja serwisowa. | |
| 4. | Wyjmij bezpiecznik główny. Zob. instrukcja serwisowa. |
Usuń elementy silnika
- Wymontuj zestaw filtra powietrza. Zobacz sekcję DEMONTAŻ FILTRA POWIETRZA w instrukcji serwisowej.
- Wymontuj układ wydechowy. Zobacz sekcję DEMONTAŻ UKŁADU WYDECHOWEGO w instrukcji serwisowej.
- Zdemontuj głowicę silnika i zespół płytki krzywkowej. Wykonaj wszystkie stosowne sekcje instrukcji serwisowej dotyczących SILNIKA.
- Usuń istniejącą sprężynę sprzęgła. Zobacz sekcję DEMONTAŻ SPRZĘGŁA w instrukcji serwisowej.
MONTAŻ
Zainstaluj komponenty silnika i sprzęgła
- Zobacz Rysunek 3 . Sprawdź łożyska igiełkowe wałka rozrządu (7) i wymień je w razie potrzeby.
- Zmontuj korpus przepustnicy z zestawu, używając oryginalnych wtryskiwaczy, przewodu paliwowego i szyny paliwowej. Zapoznaj się z instrukcją dołączoną do dostarczonego zestawu korpusu przepustnicy.
- Zamontuj zespół korpusu przepustnicy w silniku, wykorzystując kołnierze wlotowe i uszczelki dostarczone w zestawie korpusu przepustnicy. Stosuj się do instrukcji dołączonej do dostarczonego zestawu korpusu przepustnicy.
- Zamontuj sprężynę membrany sprzęgła z zestawu. Zobacz sekcję MONTAŻ SPRZĘGŁA w instrukcji serwisowej.
- Zainstaluj układ wydechowy. Zobacz sekcję MONTAŻ UKŁADU WYDECHOWEGO w instrukcji serwisowej.
- Zainstaluj zestaw filtra powietrza. Zobacz sekcję MONTAŻ FILTRA POWIETRZA w instrukcji serwisowej.
Montaż końcowy
| 1. | Załóż bezpiecznik główny. Zob. instrukcja serwisowa. | |
| 2. | Zamontuj zbiornik paliwa. Zob. instrukcja serwisowa. | |
| 3. | Zamontuj siodło. Po zamontowaniu siodła pociągnij za nie, aby upewnić się, że jest odpowiednio zamocowane. Zob. instrukcja serwisowa. | |
POWIADOMIENIE W przypadku zamontowania tego zestawu należy przeprowadzić ponowną kalibrację modułu ECM. Nieskalibrowanie modułu ECM może spowodować poważne uszkodzenia silnika. (00399b) POWIADOMIENIE Instalacja tego zestawu wymaga zaktualizowania kalibracji z użyciem narzędzia Digital Technician. Jeśli aktualizacja kalibracji nie zostanie pobrana przed uruchomieniem motocykla, nie uda się uruchomić systemu ACR. (00567b) | ||
| 4. | Uruchom pojazd i silnik. Powtórz kilka razy, aby sprawdzić prawidłowe działanie. |
Obsługa
W celu dotarcia motocykla, zapoznaj się z ZASADAMI DOCIERANIA POJAZDU.
ELEMENTY ZESTAWU SERWISOWEGO

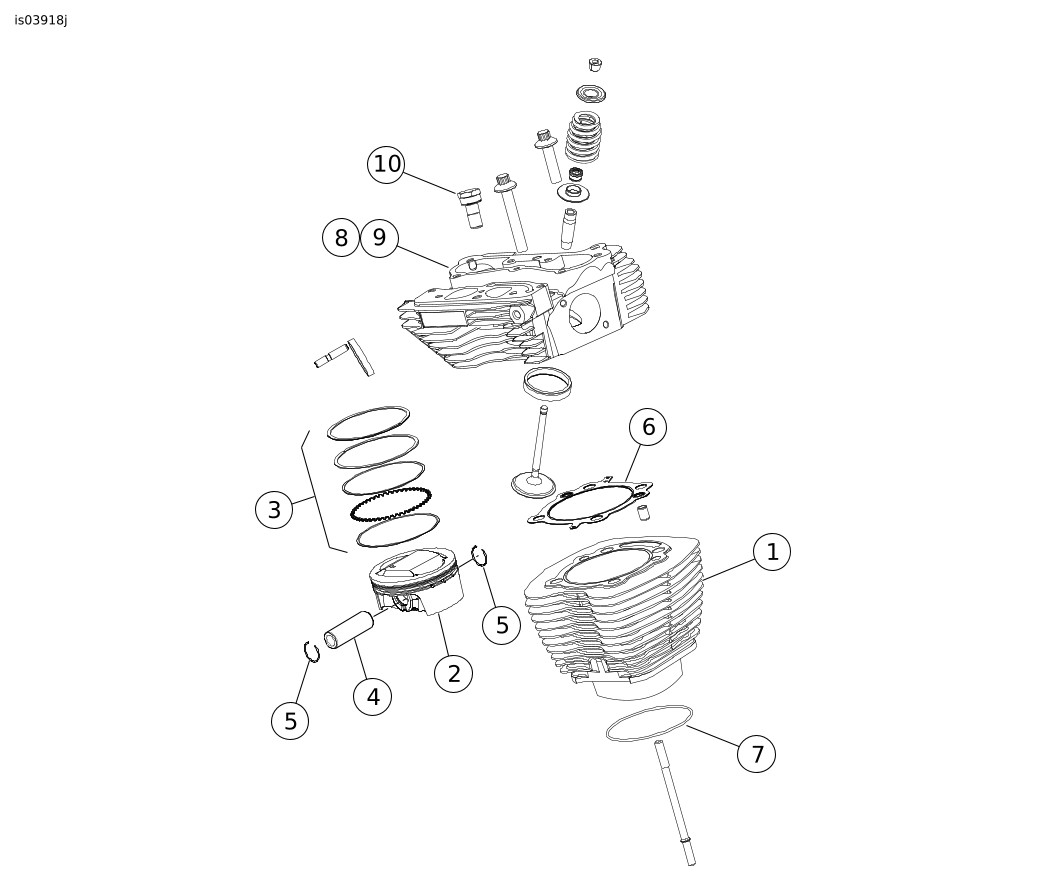

Rysunek 1. Elementy zestawu serwisowego: Zestaw Screamin' Eagle PRO TC 103 (1690 cc) Stage 4
Tabela 1. Wykaz elementów zestawu serwisowego: Zestaw Screamin' Eagle PRO TC 103 (1690 cc) Stage 4
Pozycja | Opis (liczba) | Numer części | Pozycja | Opis (liczba) | Numer części | |
|---|---|---|---|---|---|---|
1 | Zespół cylindra 3,875 (czarny) (2) | Sprzedawane oddzielnie | 7 | O-ring, podstawa cylindra | 11256 | |
2 | Tłok (2) | Nie jest sprzedawany oddzielnie | 8 | Zespół głowicy cylindrów, przód (czarny) | 16500014A | |
3 | Zestaw pierścieni tłokowych (2) | 22457-10 | 9 | Zespół głowic cylindrów, tył (czarny) | 16500015A | |
4 | Kołek tłoka (2) | 22455-03 | 10 | Korek z automatycznym zwalnianiem kompresji (ACR) | 16648-08A | |
5 | Blokada sworznia tłoka (4) | 22097-99 | Uwagi: Zestaw tłoków (22144-08B) zawiera elementy od 2 do 5. W przypadku elementów zespołu głowic cylindrów (8, 9) należy zapoznać się z instrukcją J04792. | |||
6 | Uszczelka, głowica cylindra (2) | 16787-99A | ||||
Rysunek 2. Elementy zestawu serwisowego: Zestaw Screamin' Eagle PRO TC 103 (1690 cc) Stage 4
Tabela 2. Elementy zestawu serwisowego: Zestaw Screamin' Eagle Pro TC 103 cale sześcienne (1690 cc) Stage 4
Pozycja | Opis (liczba) | Numer części | Pozycja | Opis (liczba) | Numer części | |
|---|---|---|---|---|---|---|
1 | Uszczelka, podstawa pokrywy wahacza (2) | 16719-99A | 10 | Zespół przegrody (2) | 26500002 | |
2 | Uszczelka, górna pokrywa wahacza (2) | 17386-99A | 11 | Uszczelka, wlot EFI (2) (nie pokazano) | 29995-86B | |
3 | Uszczelka, osłona popychacza (2) | 18635-99B | 12 | Uszczelka, czujnik kolektora (2) (Nie pokazano) | 11291 | |
4 | Środkowa osłona popychacza, o-ring (4) | 11132A | 13 | Zestaw idealnie dopasowanych popychaczy | 18400-03 | |
5 | Dolna osłona popychacza, o-ring (4) | 11145A | 14 | Zestaw popychaczy (w razie potrzeby należy zakupić osobno) | 18572-13 | |
6 | Górna osłona popychacza, o-ring (4) | 11293 | Uwagi: Zespół odpowietrzacza 17025-03A zawiera elementy od 8 do 10. Elementy od 1 do 11 znajdują się w zestawie naprawczym głowicy (17052-99C) oraz w pozycjach 6 i 7, rysunek 1. | |||
7 | Wspornik wahacza, o-ring (2) | 11270 | ||||
8 | Śruba odpowietrzająca (4) | 4400 | ||||
9 | Zestaw do odpowietrzania (2) | 17025-03A | ||||
Rysunek 3. Elementy zestawu serwisowego: Zestaw Screamin' Eagle Pro 103 (1690 cc) Stage 4
Tabela 3. Elementy zestawu serwisowego: Zestaw Screamin' Eagle PRO TC 103 (1690 cc) Stage 4
Pozycja | Opis (liczba) | Numer części |
|---|---|---|
1 | Uszczelka, osłona krzywki | 25244-99A |
2 | Pierścień zabezpieczający | 11461 |
3 | Wałek rozrządu, przód, SE-259E | Nie jest sprzedawany oddzielnie |
4 | Wałek rozrządu, tył, SE-259E | Nie jest sprzedawany oddzielnie |
5 | Łożysko, igiełkowe (2) (w razie potrzeby należy zakupić osobno) | 9215 |
6 | Pierścień O-ring, pompa oleju do płyty krzywki | 11293 |
7 | Pierścień O-ring, płyta krzywki do skrzyni korbowej (2) | 11301 |
8 | Zestaw korpusu przepustnicy ETC 58 mm (nie pokazano) | 27713-08 |
9 | Sprężyna membrany sprzęgła (nie pokazano) | 37951-98 |
Elementy wspomniane w tekście, ale niewchodzące w skład zestawu: | ||
A | Zestaw do mocowania napędu rozrządu (zawiera śrubę i podkładkę) | 91800088 |
Uwagi: Pozycje 1, 4, 8 i 9 są w zestawie uszczelek serwisowych wałka rozrządu (17045-99D). Pozycje 5 i 6 dostępne w zestawie wałka rozrządu (25482-10). | ||
