KIT STREET PERFORMANCE BIG BORE STAGE IV - 103 INCI KUBIK
J055442025-01-23
UMUM
Nomor Kit
92500011
Model
Untuk informasi kesesuaian model, lihat Katalog Retail P&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya tersedia dalam Bahasa Inggris).
Persyaratan Pemasangan
Kit ini ditujukan untuk kendaraan berkapasitas silinder 103 CI dengan lubang silinder standar 3,875 inci. Jika silinder rusak atau aus, ganti rakitan silinder (No. Komponen 16547-99A, diperlukan 2).
Kit ini juga memerlukan pembelian terpisah Kit Penahan Penggerak Bubungan (91800088) dan Kit Servis Bubungan (17045-99D). Tersedia dari dealer Harley-Davidson.
Disarankan untuk membeli Kit Spacer Cam (25928-06) secara terpisah. Kit ini memuat lima spacer berbeda guna mencapai kesejajaran sproket yang tepat.
Lihat bagian yang sesuai di manual servis untuk informasi tentang alat-alat khusus yang diperlukan untuk memasang kit ini.
Pemasangan kit yang benar memerlukan penggunaan Digital Technician™ di dealer Harley-Davidson.
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
CATATAN
Lembar instruksi ini merujuk pada informasi manual servis. Manual servis untuk model sepeda motor Anda diperlukan untuk pemasangan. Manual servis tersebut tersedia di dealer Harley-Davidson.
Isi Kit
CATATAN
Pemasangan kit ini oleh dealer resmi Harley-Davidson tidak akan berdampak pada garansi terbatas kendaraan Anda.
Label Informasi Produk yang terdapat dalam kit ini diwajibkan oleh peraturan emisi Dewan Sumber Daya Udara California (CARB) untuk semua model Touring 2010-2012. Pasang label di sisi kanan rangka tepat di bawah stiker VIN (Nomor Induk Kendaraan). Label ini tidak diperlukan untuk penggunaan di luar negara bagian California.
Kit konversi ini ditujukan untuk penggunaan dengan Performa Tinggi saja. Komponen performa terkait mesin ini legal untuk dijual atau digunakan di California pada kendaraan bermotor dengan polusi terkendali.
Komponen performa terkait mesin hanya diperuntukkan bagi pengendara berpengalaman.
PELEPASAN
Persiapan Servis
| 1. | Tempatkan sepeda motor pada alat pengangkat yang sesuai. CATATAN Jika kendaraan dilengkapi dengan Sistem Keamanan Cerdas Harley-Davidson, lihat Manual Pemilik untuk mematikan sistem. | |
| 2. | Lepas jok. Lihat manual servis. | |
| PERINGATAN Saat menyervis sistem bahan bakar, jangan merokok atau membiarkan nyala api atau bunga api di dekat area servis. Bensin mudah terbakar dan mudah meledak, yang dapat menyebabkan kematian atau cedera parah. (00330a) | ||
| 3. | Lepas tangki bahan bakar. Lihat manual servis. | |
| 4. | Lepas sekring utama. Lihat manual servis. |
Lepas Komponen Mesin
- Lepas unit pembersih udara yang terpasang. Lihat AIR CLEANER REMOVAL (PELEPASAN PEMBERSIH UDARA) di manual servis.
- Lepas sistem exhaust yang terpasang. Lihat EXHAUST SYSTEM REMOVAL (PELEPASAN SISTEM EXHAUST) di manual servis.
- Bongkar ujung atas mesin dan rakitan pelat bubungan. Lihat bagian ENGINE (MESIN) di manual servis.
- Lepas pegas diafragma kopling yang ada. Lihat CLUTCH REMOVAL (PELEPASAN KOPLING) di manual servis.
PEMASANGAN
Pemasangan Komponen Mesin dan Kopling
- Lihat Gambar 3 . Periksa bantalan jarum poros bubungan (7) dan ganti jika perlu.
- Pasang bodi trotel dan injektor dari kit menggunakan saluran bahan bakar dan rel bahan bakar peralatan asli. Lihat petunjuk dalam kit bodi trotel yang disertakan.
- Pasang rakitan bodi trotel ke mesin dengan menggunakan flensa saluran masuk dan segel yang disediakan dalam perangkat bodi trotel. Lihat petunjuk dari kit bodi trotel yang disertakan.
- Pasang pegas diafragma kopling dari kit. Lihat (CLUTCH INSTALLATION) PEMASANGAN KOPLING di manual servis.
- Pasang sistem pembuangan. Lihat EXHAUST SYSTEM INSTALLATION (PEMASANGAN SISTEM EXHAUST) di manual servis.
- Pasang unit pembersih udara. Lihat PEMASANGAN PEMBERSIH UDARA di manual servis.
Rangkaian Akhir
| 1. | Pasang sekring utama. Lihat manual servis. | |
| 2. | Pasang tangki bahan bakar. Lihat manual servis. | |
| 3. | Pasang jok. Setelah memasang jok, pastikan jok terpasang kencang dengan menariknya ke atas. Lihat manual servis. | |
PEMBERITAHUAN Anda harus mengatur ulang kalibrasi ECM saat memasang kit ini. Kelalaian untuk mengatur ulang kalibrasi ECM dengan tepat dapat mengakibatkan kerusakan parah pada mesin. (00399b) PEMBERITAHUAN Pemasangan kit memerlukan pembaruan kalibrasi menggunakan Digital Technician. Kelalaian men-download pembaruan kalibrasi sebelum menyalakan sepeda motor dapat menyebabkan kerusakan ACR. (00567b) | ||
| 4. | Nyalakan dan jalankan mesin. Ulangi beberapa kali guna memastikan mesin beroperasi dengan baik. |
Operasi
Baca bagian BREAK-IN RIDING RULES (ATURAN BERKENDARA SAAT INREYEN) pada Manual Pemilik untuk instruksi seputar berkendara dalam masa inreyen.
KOMPONEN SERVIS

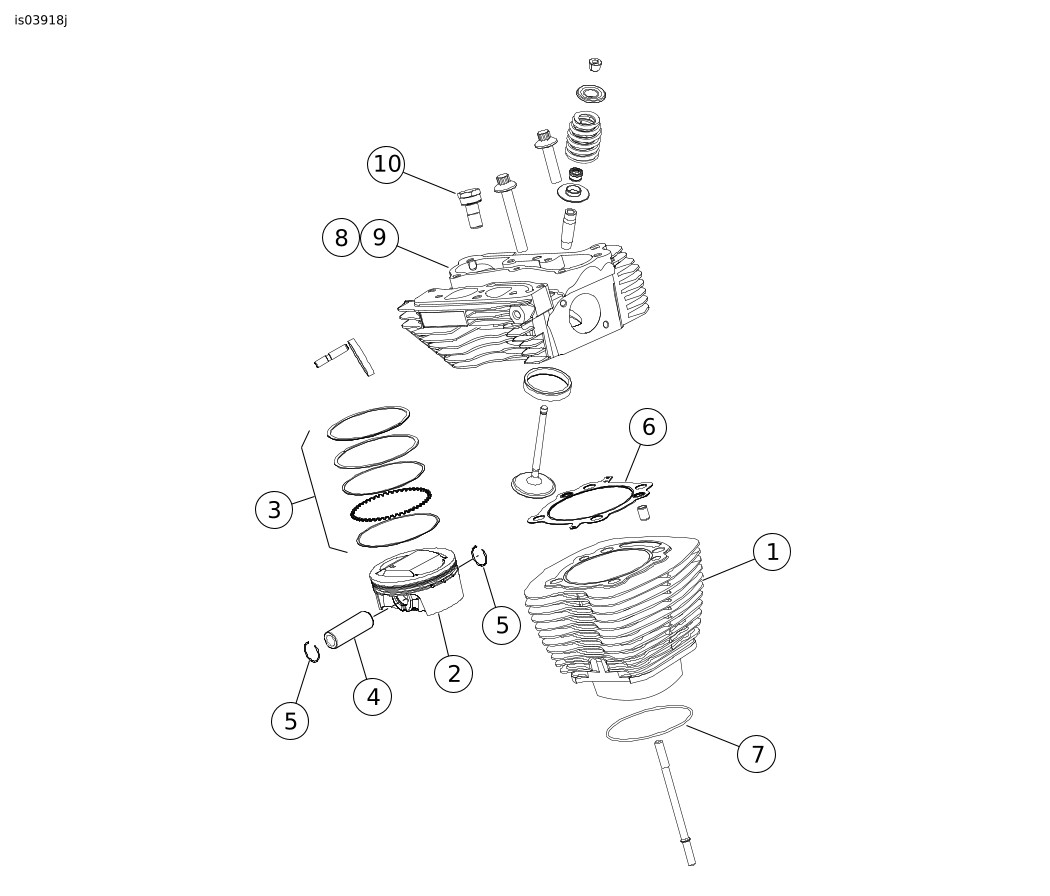

Gambar 1. Komponen Servis: Kit Screamin' Eagle TC 103 (1690 cc) Stage 4
Tabel 1. Tabel Komponen Servis: Kit Screamin' Eagle TC 103 (1690 cc) Stage 4
Item | Deskripsi (Jumlah) | Nomor Komponen | Item | Deskripsi (Jumlah) | Nomor Komponen | |
|---|---|---|---|---|---|---|
1 | Rakitan silinder 3,875 (hitam) (2) | Dijual Terpisah | 7 | O-ring, dasar silinder | 11256 | |
2 | Piston (2) | Tidak Dijual Terpisah | 8 | Rakitan kepala silinder, depan (hitam) | 16500014A | |
3 | Set Cincin Piston (2) | 22457-10 | 9 | Rakitan kepala silinder, belakang (hitam) | 16500015A | |
4 | Pin Piston (2) | 22455-03 | 10 | Steker pelepas kompresi otomatis (ACR) | 16648-08A | |
5 | Circlip pin piston (4) | 22097-99 | Catatan: Kit Piston (22144-08B) mencakup item 2 hingga 5. Untuk komponen rakitan kepala silinder (8, 9), lihat lembar instruksi J05340. | |||
6 | Gasket, kepala silinder (2) | 16787-99A | ||||
Gambar 2. Komponen Servis: Kit Screamin' Eagle TC 103 (1690 cc) Stage 4
Tabel 2. Komponen Servis: Kit Screamin' Eagle TC 103 inci kubik (1690 cc) Stage 4
Item | Deskripsi (Jumlah) | Nomor Komponen | Item | Deskripsi (Jumlah) | Nomor Komponen | |
|---|---|---|---|---|---|---|
1 | Gasket, dasar penutup rocker (2) | 16719-99A | 10 | Rakitan sekat (2) | 26500002 | |
2 | Gasket, bagian atas penutup rocker (2) | 17386-99A | 11 | Segel, intake EFI (2) (Tidak Ditampilkan) | 29995-86B | |
3 | Gasket, penutup tappet (2) | 18635-99B | 12 | Segel, sensor peta (2) (Tidak Ditampilkan) | 11291 | |
4 | O-ring, penutup batang penekan tengah (4) | 11132A | 13 | Kit batang tekan yang pas | 18400-03 | |
5 | O-ring, penutup batang penekan bawah (4) | 11145A | 14 | Kit tappet (harus dibeli secara terpisah, jika diperlukan) | 18572-13 | |
6 | O-ring, penutup batang penekan atas (4) | 11293 | Catatan: Rakitan pengudara 17025-03A mencakup item 8 hingga 10. Item 1 hingga 11 disertakan dalam Kit Perbaikan Ujung Atas (17052-99C) dan item 6 dan 7, Gambar 1. | |||
7 | O-ring, penyangga lengan rocker (2) | 11270 | ||||
8 | Baut pengudara (4) | 4400 | ||||
9 | Rangkaian pengudara (2) | 17025-03A | ||||
Gambar 3. Komponen Servis: Kit Screamin' Eagle Pro 103 (1690 cc) Stage 4
Tabel 3. Komponen Servis: Kit Screamin' Eagle TC 103 (1690 cc) Stage 4
Item | Deskripsi (Jumlah) | Nomor Komponen |
|---|---|---|
1 | Gasket, penutup cam | 25244-99A |
2 | Cincin penahan | 11461 |
3 | Poros bubungan, depan, SE-259E | Tidak Dijual Terpisah |
4 | Poros bubungan, belakang, SE-259E | Tidak Dijual Terpisah |
5 | Bantalan, jarum (2) (harus dibeli secara terpisah, jika diperlukan) | 9215 |
6 | Cincin-O, pompa oli untuk pelat cam | 11293 |
7 | Cincin-O, pelat cam untuk kotak engkol (2) | 11301 |
8 | Kit bodi trotel ETC 58 mm (tidak ditampilkan) | 27713-08 |
9 | Pegas diafragma kopling (tidak ditampilkan) | 37951-98 |
Item yang disebutkan dalam teks, tetapi tidak disertakan dalam kit: | ||
A | Kit penahan penggerak bubungan (termasuk sekrup dan cincin pengunci) | 91800088 |
Catatan: Item 1, 4, 8 dan 9 disertakan dalam Kit Gasket Servis Bubungan (17045-99D). Item 5 dan 6 tersedia di Kit Bubungan (25482-10). | ||
