KIT SCREAMIN' EAGLE 110 (1800 CC) con pernos Etapa V
J061792025-01-23
GENERAL
Número de kit
92500038
Modelos
Para información sobre accesorios del modelo, consulta el Catálogo de venta al detalle de P&A (piezas y accesorios) o la sección de Piezas y Accesorios de www.harley-davidson.com (solo en inglés).
Requisitos de instalación
La compra por separado e instalación de piezas adicionales o accesorios puede ser necesaria para la correcta instalación de este kit. Consulta el catálogo de venta al detalle de P&A (piezas y accesorios) o la sección de Piezas y Accesorios de www.harley-davidson.com (solo en inglés).
La instalación correcta de este kit también requiere el uso de Digital Technician™ disponible en un concesionario Harley-Davidson o la compra por separado o uso del kit de afinador para mejorar el rendimiento Screamin' Eagle Street.
NOTA
No use los pistones CVO de fábrica con los cilindros con pernos de 4 pulg. o se producirán interferencias entre los pistones y el cárter.
ADVERTENCIALa seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Use los procedimientos correspondientes en el Manual de servicio. Si el procedimiento no está dentro de sus capacidades o no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría causar la muerte o lesiones graves. (00333b)
NOTA
Esta hoja de instrucciones hace referencia a la información del Manual de servicio. Para la instalación, se requiere un manual de servicio para el modelo de motocicleta. Hay uno disponible en un concesionario Harley-Davidson.
Contenido del kit
NOTA
La instalación de este kit por un concesionario autorizado Harley-Davidson no afectará su garantía limitada del vehículo.
El kit está diseñado solamente para aplicaciones de Alto rendimiento. La venta o el uso de este kit de rendimiento para el motor en los vehículos motorizados con control de la contaminación es legal en determinados países o regiones. Verifique el cumplimiento con los requisitos de su área con su concesionario local Harley-Davidson.
Una etiqueta parcial de ajuste de emisiones y una etiqueta de información del producto se incluyen en este kit como requisito del reglamento de emisiones de California Air Resource Board (CARB)/EPA. Localice la etiqueta de emisiones en el tubo de la estructura debajo de los manillares. Coloque la nueva etiqueta parcial de este kit sobre la parte superior de la etiqueta de emisiones en el tubo de la estructura.
Localice la etiqueta VIN en el tubo de la estructura debajo de los manillares. Coloque la nueva etiqueta de información del producto debajo de la etiqueta VIN en el tubo de la estructura.
EXTRACCIÓN
Preparar para el servicio
| 1. | Desarmar el sistema de seguridad. | |
| 2. | Elevar la motocicleta. | |
| 3. | Retirar el asiento. Consulta el manual de servicio. | |
| 4. | Extraer el fusible principal. Consulta el manual de servicio. | |
| ADVERTENCIA Cuando se realice alguna reparación en el sistema de combustible, no fume ni permita la cercanía de llamas descubiertas o chispas. La gasolina es extremadamente inflamable y muy explosiva, por lo que puede provocar lesiones graves o incluso la muerte. (00330a) | ||
| 5. | Retirar el tanque de combustible. Consulta el manual de servicio. |
Retirar componentes del motor
- Retirar el conjunto de filtro de aire existente. Consulta el manual de servicio.
- Retirar el sistema de escape. Consulta el manual de servicio.
- Desarme el extremo superior del motor y el conjunto de la placa de levas. Consulta el manual de servicio.
- Extraiga el resorte del diafragma del embrague. Consulta el manual de servicio.
INSTALACIÓN
Instalación de los componentes del motor y el embrague
- Ver Figura 4 . Instale los nuevos cojinetes interiores de la leva que se incluyen en este kit.
- Arme el cuerpo y los inyectores del acelerador del kit utilizando la línea y el riel de combustible de equipo original. Siga las instrucciones del cuerpo del acelerador suministrado.
- Instale el conjunto del cuerpo del acelerador en el motor utilizando los rebordes de admisión y los sellos suministrados en el kit del cuerpo del acelerador. Siga las instrucciones del kit del cuerpo del acelerador suministrado.
- Instale el resorte del diafragma del embrague del kit. Consulte la sección INSTALACIÓN DEL EMBRAGUE en el manual de servicio.
- Instale el kit de resorte de la válvula y los sellos. Siga las instrucciones para el kit de resorte de la válvula y sello.
- Instalar el sistema de escape. Consulta el manual de servicio.
- Instalar el filtro de aire. Seguir las instrucciones en el kit del filtro de aire.
Ensamble final
| 1. | Instalar el tanque de combustible. Consulta el manual de servicio. | |
| 2. | Instalar el asiento. Luego de instalar el asiento, tire de él hacia arriba para comprobar que esté seguro. Consulta el manual de servicio. | |
| 3. | Instalar el fusible principal. Consulta el manual de servicio. | |
AVISO Debe recalibrar el ECM al instalar este kit. No recalibrar correctamente el ECM puede causar daños graves al motor. (00399b) | ||
| 4. | Descargue la nueva calibración del ECM con Digital Technician™ en un concesionario de Harley-Davidson o mediante el kit de Sintonizador de rendimiento callejero Screamin' Eagle. | |
| 5. | Arranque y haga funcionar el motor. Repetir varias veces para comprobar que funciona de forma adecuada. |
Operación
Consultar las reglas de asentamiento en el Manual del propietario para asentar la motocicleta.
PIEZAS DE SERVICIO
Figura 1. Piezas de servicio: Kit de carrera Screamin' Eagle Twin Cam 110 (1800 cc) Etapa V
Tabla 1. Piezas de servicio: Kit de carrera Screamin' Eagle Twin Cam 110 (1800 CC) Etapa V
Artículo | Descripción (cantidad) | Número de pieza | Artículo | Descripción (cantidad) | Número de pieza | |
|---|---|---|---|---|---|---|
1 | Conjunto del cilindro (negro) (2) | 16800102 | 6 | Junta, culata del cilindro (2) | 16801-07B | |
7 | O-ring, lumbrera del cilindro (2) | 11256 | ||||
2 | Pistón (2) | No se vende por separado | 8 | Junta, Puerto de escape (2) | 65324-9A | |
3 | Conjunto de aros del pistón (2) | 21951-11 | 9 | Junta, colector de admisión (2) | 26995-86B | |
4 | Pasador del pistón (2) | 22100001 | 10 | Culata del cilindro, delantero (negra) | 16500014A | |
5 | Presilla circular del pasador del pistón (4) | 22097-99 | 11 | Culata del cilindro, trasero (negra) | 16500015A | |
Notas: El kit de pistón (21900020) incluye los ítems del 2 al 5. Los artículos 6 al 9 también se incluyen en el kit de juntas para levas y extremos superiores (16500385). Para conocer los componentes del conjunto de la culata del cilindro (10, 11), consulte la hoja de instrucciones J05340. | ||||||
Figura 2. Piezas de servicio: Kit de carrera Screamin' Eagle Twin Cam 110 (1800 cc) Etapa V
Tabla 2. Piezas de servicio: Kit de carrera Screamin' Eagle Twin Cam 110 (1800 cc) Etapa V
Artículo | Descripción (cantidad) | Número de pieza | Artículo | Descripción (cantidad) | Número de pieza | |
|---|---|---|---|---|---|---|
1 | Junta, base de la cubierta de los balancines (2) | 16719-99B | 8 | Perno del respiradero (4) | 4400 | |
2 | Junta, parte superior de la cubierta de los balancines (2) | 17386-99A | 9 | Conjunto de respiradero (2) | 17025-03A | |
3 | Junta, cubierta del levantaválvulas (2) | 18635-99B | 10 | Ensamble del deflector (2) [incluye juntas (2)] | 26500002 | |
4 | O-ring, cubierta de la varilla de empuje central (4) | 11132A | 11 | Resorte, diafragma del embrague (2) (no se muestra) | 37951-98 | |
5 | O-ring, cubierta inferior de la varilla de empuje (4) | 11145A | 12 | Kit de levantaválvulas de alta capacidad | 18572-13 | |
6 | O-ring, cubierta de la varilla de empuje superior (4) | 11293 | 13 | Kit de varillas de empuje de encaje perfecto | 18400-03 | |
7 | O-ring, soporte de balancín (2) | 11270 | Notas: Los artículos 1 al 10 se incluyen en el kit de juntas para levas y extremos superiores (16500385). | |||
Figura 3. Piezas de servicio: Kit de carrera Screamin' Eagle Twin Cam 110 (1800 cc) Etapa V
Tabla 3. Piezas de servicio: Kit de carrera Screamin' Eagle Twin Cam 110 (1800 cc) Etapa V
Artículo | Descripción (cantidad) | Número de pieza |
|---|---|---|
1 | Junta, cubierta de levas | 25244-99A |
2 | Anillo de retención | 11461 |
3 | Árbol de levas, delantero | No se vende por separado |
4 | Árbol de levas, trasero | No se vende por separado |
5 | Kit de cojinete, agujas, lado izquierdo (2) | 24018-10 |
6 | O-ring, bomba de aceite a la placa de las levas | 11293 |
7 | O-ring, placa de las levas al cárter (2) | 11301 |
8 | Pasador cilíndrico | 601 |
9 | O-ring, clavija del cárter (2) | 11273 |
10 | Kit de inyectores de flujo alto (no se muestra) | 27796-08 |
11 | Kit de cuerpo de acelerador ETC de 58 mm (no se muestra) | 27713-08 |
12 | Etiqueta de ajuste de emisiones parciales (no se muestra) | No se vende por separado |
13 | Etiqueta de la información de producto (no se muestra) | No se vende por separado |
Los artículos se mencionan en el texto, pero no se incluyen en el kit: | ||
A | Kit de retención de la propulsión de las levas (incluye tornillo y arandela) | 91800088 |
Los ítems 3 y 4 están disponibles en el kit de levas (25482-10) Los ítems 1, 2 y 5 a 9 están incluidos en el kit de juntas de leva y extremo superior (16500385) | ||

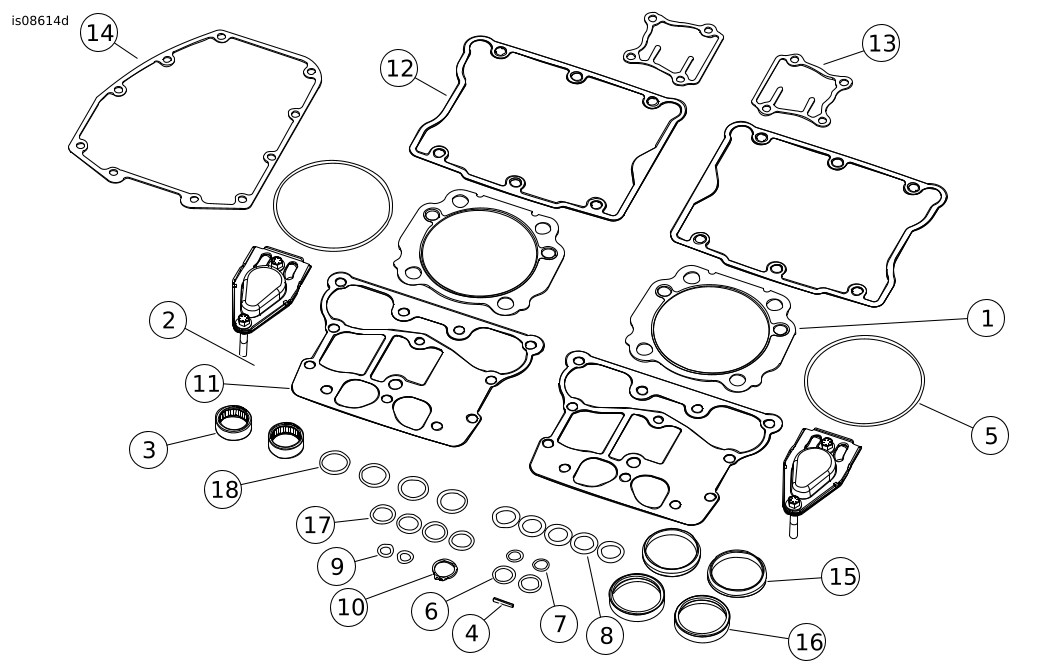

Figura 4. Piezas de servicio: Kit de carrera Screamin' Eagle Twin Cam 110 (1800 cc) Etapa V
Tabla 4. Piezas de servicio: Kit de carrera Screamin' Eagle Twin Cam 110 (1800 cc) Etapa V
Artículo | Descripción (cantidad) | Número de pieza |
|---|---|---|
1 | Junta, culata del cilindro (2) | 16801-07B |
2 | Conjunto de respiradero (2) | 17025-03A |
3 | Kit de cojinete, agujas, lado izquierdo, árbol de levas (2) | 24018-10 |
4 | Pasador cilíndrico, alivio de la presión de la placa de levas | 601 |
5 | O-ring, lumbrera del cilindro (2) | 11256 |
6 | O-ring, soporte de balancín (2) | 11270 |
7 | O-ring, clavija del cárter (2) | 11273 |
8 | O-ring, cubierta superior de la varilla de empuje (4), bomba de aceite a la placa de levas (1) | 11293 |
9 | O-ring, placa de las levas al cárter (2) | 11301 |
10 | Anillo de retención | 11461 |
11 | Junta, base de la cubierta de los balancines (2) | 16719-99B |
12 | Junta, parte superior de la cubierta de los balancines (2) | 17386-99A |
13 | Junta, cubierta del levantaválvulas (2) | 18635-99B |
14 | Junta, cubierta de levas | 25244-99A |
15 | Junta, colector de admisión (2) | 26995-86B |
16 | Junta, Puerto de escape (2) | 65324-83B |
17 | O-ring, cubierta de la varilla de empuje central (4) | 11132A |
18 | O-ring, cubierta inferior de la varilla de empuje (4) | 11145A |
Los artículos se mencionan en el texto, pero no se incluyen en el kit: | ||
A | Sello de válvula (4) (no se muestra) (no se requiere) | 18094-02A |
Los artículos 1 al 18 se incluyen en Kit de junta de leva y extremo superior enfriado por aire atornillable de 4 pulg (N.º de pieza 16500385). | ||
