КОМПЛЕКТ SCREAMIN' EAGLE 110 (1800 CC) Stage V С БОЛТОВЕ
J061792025-01-23
ОБЩИ
Номер на комплект
92500038
Модели
За информация за съвместимост с модели вижте каталога за части и аксесоари или раздела Части и аксесоари на www.harley-davidson.com (само на английски).
Изисквания за монтаж
Може да се изисква отделно закупуване и монтиране на допълнителни части или аксесоари за правилното монтиране на този комплект. Вижте каталога за части и аксесоари или раздела „Части и аксесоари“ на www.harley-davidson.com (само на английски език).
Правилното инсталиране на този комплект също изисква използването на Digital Technician™ при дилър на Harley-Davidson или отделна покупка или използването на комплект за тунер Screamin' Eagle Street Performance.
NOTE
Не използвайте фабрични CVO бутала с 4" цилиндри с болтове, за да не се получи интерференция между буталата и картера.
ПРЕДУПРЕЖДЕНИЕБезопасността на водача и пътника зависи от правилното поставяне на този комплект. Следвайте съответните процедури в наръчника за обслужване. Ако сметнете, че не можете да извършите процедурата или не разполагате с правилните инструменти, свържете се с дилър на Harley-Davidson да извърши инсталирането. Неправилното поставяне на този комплект би могло да предизвика смърт или сериозно нараняване. (00333b)
NOTE
Тези инструкции се отнасят до информацията в сервизното ръководство. За този монтаж е необходимо сервизно ръководство за вашия модел мотоциклет. Такова е налично от дилър на Harley-Davidson.
Съдържание на комплекта
NOTE
Монтирането на този комплект от оторизиран търговец на Harley-Davidson не засяга Вашата ограничена гаранция за превозното средство.
Комплектът е предназначен само за високопроизводителни приложения. Този комплект за производителност, свързан с двигателя, е законен за продажба или използване в избрани страни или региони за моторни превозни средства с контролирано замърсяване. Консултирайте се с вашия местен дилър на Harley-Davidson за спазване на изискванията във вашия район.
Включени към този комплект са етикет за частично регулиране емисиите и етикет с продуктова информация, като изискване на регламентите за емисиите на Калифорнийския борд по въздушни ресурси (CARB)/EPA. Намерете етикета за емисии на тръбата на рамката под кормилото. Поставете новия частичен етикет от този комплект върху горната част на етикета за емисиите на тръбата на рамката.
Намерете етикета за идентификационния VIN номер на тръбата на рамката под кормилото. Поставете етикета на новата продуктова информация под етикета за идентификационния VIN номер на тръбата на рамката.
ОТСТРАНЯВАНЕ
Подготовка за сервиз
| 1. | Деактивирайте системата за сигурност. | |
| 2. | Повдигнете мотоциклета. | |
| 3. | Свалете седалката. Вижте сервизното ръководство. | |
| 4. | Свалете главния предпазител. Вижте сервизното ръководство. | |
| ПРЕДУПРЕЖДЕНИЕ При извършване на техническо обслужване не пушете и не използвайте открит пламък или искри наблизо. Бензинът е лесно възпламеним и силно взривоопасен, което от своя страна би могло да доведе до смърт или сериозно нараняване. (00330a) | ||
| 5. | Свалете резервоара за гориво. Вижте сервизното ръководство. |
Свалете компонентите на двигателя
- Свалете съществуващия въздушен филтър. Вижте сервизното ръководство.
- Свалете съществуващата система за отработени газове. Вижте сервизното ръководство.
- Разглобете горния край на двигателя и модула с планката на разпределителния вал. Вижте сервизното ръководство.
- Отстранете наличната диафрагмена пружина на съединителя. Вижте сервизното ръководство.
МОНТАЖ
Монтиране на компонентите на двигателя и на съединителя
- Вижте Figure 4 . Инсталирайте нови вътрешни лагери на разпределителния вал, включени в този комплект.
- Сглобете корпуса на дросела и инжекторите от комплекта, като използвате горивопровода и горивната релса от оригиналното оборудване. Следвайте инструкциите в предоставеното тяло на дроселовата клапа.
- Монтирайте корпуса на дросела към двигателя с помощта на всмукателни фланци и уплътнения, предоставени в комплекта за корпус на дросела. Следвайте инструкциите в предоставения комплект тяло на дроселовата клапа.
- Монтирайте диафрагмената пружина на съединителя от комплекта. Вижте раздела ИНСТАЛИРАНЕ НА СЪЕДИНИТЕЛЯ в сервизното ръководство.
- Монтирайте комплект пружини на клапана и уплътнения. Следвайте инструкциите в комплекта за пружина и уплътнение на клапана.
- Монтирайте системата за отработени газове. Вижте сервизното ръководство.
- Монтирайте въздушния филтър. Следвайте инструкциите в комплекта за въздушен филтър.
Окончателно сглобяване
| 1. | Монтирайте резервоара за гориво. Вижте сервизното ръководство. | |
| 2. | Поставете седалката. След като поставите седалката, дръпнете я нагоре, за да се уверите, че е закрепена здраво. Вижте сервизното ръководство. | |
| 3. | Поставете главния предпазител. Вижте сервизното ръководство. | |
NOTICE Трябва да прекалибрирате ECM при поставянето на този комплект. Неправилното прекалибриране на ECM може да доведе до сериозна повреда на двигателя. (00399b) | ||
| 4. | Изтеглете новото калибриране на ECM с помощта на Digital Technician™ от дилър на Harley-Davidson или с помощта на комплект за тунер Screamin' Eagle Street. | |
| 5. | Стартирайте и оставете двигателя да работи. Повторете няколко пъти, за да се уверите в правилното функциониране. |
Използване
Вижте раздела „ПРАВИЛА ЗА УПРАВЛЕНИЕ ЗА РАЗРАБОТКА“ в ръководството на потребителя за разработка на мотоциклета.
ЧАСТИ ЗА ОБСЛУЖВАНЕ
Фигура 1. Части за обслужване: Състезателен комплект Screamin' Eagle Twin Cam 110 (1800 cc) Stage V
Таблица 1. Части за обслужване: Състезателен комплект Screamin' Eagle Twin Cam 110 (1800 CC) Stage V
Елемент | Описание (Количество) | Номер на част | Елемент | Описание (Количество) | Номер на част | |
|---|---|---|---|---|---|---|
1 | Модул на цилиндър (черен) (2) | 16800102 | 6 | Уплътнение, глава на цилиндъра (2) | 16801-07B | |
7 | О-пръстен, цилиндър шпигот (2) | 11256 | ||||
2 | Бутало (2) | Не се продава отделно | 8 | Уплътнение, вход за ауспуха (2) | 65324-9А | |
3 | Комплект бутален пръстен (2) | 21951-11 | 9 | Уплътнение, всмукателен колектор (2) | 26995-86B | |
4 | Бутален щифт (2) | 22100001 | 10 | Цилиндрова глава, отпред (черна) | 16500014А | |
5 | Зегерка на бутален щифт (4) | 22097-99 | 11 | Цилиндрова глава, отзад (черна) | 16500015А | |
Бележки: Комплект бутала (21900020) включва 2 до 5. Артикули от 6 до 9 също са включени в комплекта за горен край и уплътнение на разпределителния вал (16500385). За компонентите на главата на цилиндъра (10, 11) вижте лист с инструкции J05340. | ||||||

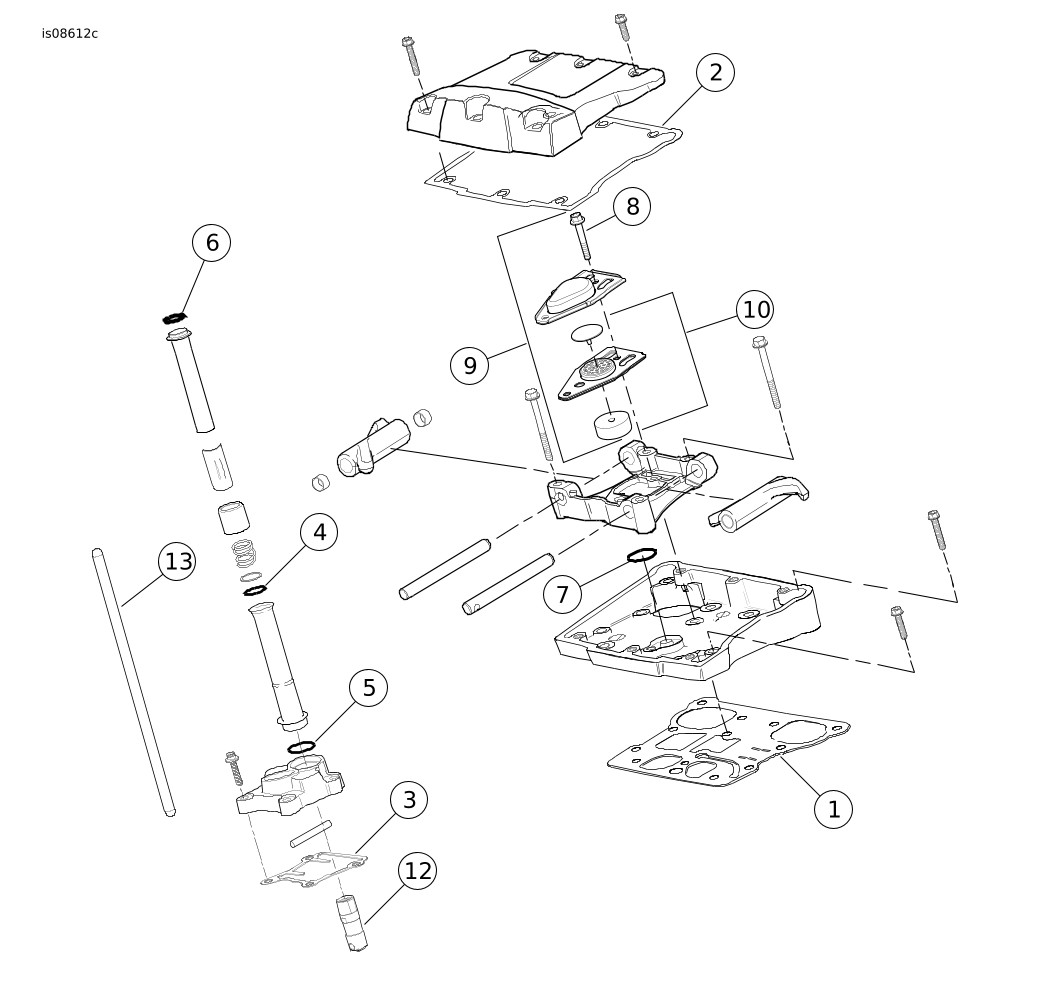

Фигура 2. Части за обслужване: Състезателен комплект Screamin' Eagle Twin Cam 110 (1800 cc) Stage V
Таблица 2. Части за обслужване: Състезателен комплект Screamin' Eagle Twin Cam 110 (1800 cc) Stage V
Елемент | Описание (Количество) | Номер на част | Елемент | Описание (Количество) | Номер на част | |
|---|---|---|---|---|---|---|
1 | Уплътнение, основа на капак на клапаните (2) | 16719-99B | 8 | Болт за всмукателна тръба (4) | 4400 | |
2 | Уплътнение, горна част на капак на клапаните (2) | 17386-99A | 9 | Модул на всмукателната тръба (2) | 17025-03A | |
3 | Уплътнение, капак на тласкача (2) | 18635-99B | 10 | Модул на преграда за въздух (2) [включва уплътнения (2)] | 26500002 | |
4 | О-пръстен, среден капак на повдигача на клапани (4) | 11132A | 11 | Пружина, диафрагма на съединителя (2) (не е показана) | 37951-98 | |
5 | О-пръстен, долен капак на повдигача на клапани (4) | 11145A | 12 | Комплект тласкач с голям капацитет | 18572-13 | |
6 | О-пръстен, горен капак на водача на клапани (4) | 11293 | 13 | Комплект водач на клапаните за перфектно прилягане | 18400-03 | |
7 | О-пръстен, опора на кобилицата (2) | 11270 | Бележки: Елементи от 1 до 10 са включени в комплекта за горен край и уплътнение на разпределителния вал (16500385). | |||
Фигура 3. Части за обслужване: Състезателен комплект Screamin' Eagle Twin Cam 110 (1800 cc) Stage V
Таблица 3. Части за обслужване: Състезателен комплект Screamin' Eagle Twin Cam 110 (1800 cc) Stage V
Елемент | Описание (Количество) | Номер на част |
|---|---|---|
1 | Уплътнител, капак за разпределителен механизъм | 25244-99A |
2 | Задържащ пръстен | 11461 |
3 | Разпределителен вал, отпред | Не се продава отделно |
4 | Разпределителен вал, отзад | Не се продава отделно |
5 | Комплект лагери, игла, лява страна (2) | 24018-10 |
6 | О-пръстен, маслена помпа към пластината на разпределителния вал | 11293 |
7 | О-пръстен, планка на разпределителния вал към картера (2) | 11301 |
8 | Пружинен щифт | 601 |
9 | О-пръстен, шпилка на картера (2) | 11273 |
10 | Комплект инжектори с висок дебит (не е показан) | 27796-08 |
11 | Комплект 58-милиметров корпус на дросела ETC (не е показан) | 27713-08 |
12 | Етикет за частично регулиране на емисии (не е показан) | Не се продава отделно |
13 | Етикет с информация за продукта (не е показан) | Не се продава отделно |
Елементи, споменати в текста, но невключени в комплекта: | ||
A | Комплект за задържане на задвижването на разпределителния вал (включва винт и шайба) | 91800088 |
Елементи 3 и 4 се предлагат в комплекта за разпределителен вал (25482-10) Елементи 1, 2 и 5 до 9 са включени в комплекта за горен край и уплътнение на разпределителен вал (16500385) | ||
Фигура 4. Части за обслужване: Състезателен комплект Screamin' Eagle Twin Cam 110 (1800 cc) Stage V
Таблица 4. Части за обслужване: Състезателен комплект Screamin' Eagle Twin Cam 110 (1800 cc) Stage V
Елемент | Описание (Количество) | Номер на част |
|---|---|---|
1 | Уплътнение, глава на цилиндъра (2) | 16801-07B |
2 | Модул на всмукателната тръба (2) | 17025-03A |
3 | Комплект лагери, игла, лява страна, разпределителен вал (2) | 24018-10 |
4 | ролков щифт, освобождаване на налягането на плочата на разпределителния вал | 601 |
5 | О-пръстен, цилиндър шпигот (2) | 11256 |
6 | О-пръстен, опора на кобилицата (2) | 11270 |
7 | О-пръстен, шпилка на картера (2) | 11273 |
8 | О-пръстен, горен капак на тласкача (4), маслена помпа към разпределителния вал (1) | 11293 |
9 | О-пръстен, планка на разпределителния вал към картера (2) | 11301 |
10 | Задържащ пръстен | 11461 |
11 | Уплътнение, основа на капак на клапаните (2) | 16719-99B |
12 | Уплътнение, горна част на капак на клапаните (2) | 17386-99A |
13 | Уплътнение, капак на тласкача (2) | 18635-99B |
14 | Уплътнител, капак за разпределителен механизъм | 25244-99A |
15 | Уплътнение, всмукателен колектор (2) | 26995-86B |
16 | Уплътнение, вход за ауспуха (2) | 65324-83B |
17 | О-пръстен, среден капак на повдигача на клапани (4) | 11132A |
18 | О-пръстен, долен капак на повдигача на клапани (4) | 11145A |
Елементи, споменати в текста, но невключени в комплекта: | ||
A | Уплътнение на клапана (4) (не е показано) (не се изисква) | 18094-02A |
Елементи от 1 до 18 са включени в 4 в комплекта горен край с двойно охлаждане с болтове и уплътнение на разпределителен вал (№ част 16500385). | ||
