SCREAMIN' EAGLE 110 (1800 CC) BOLT-ON V posma KOMPLEKTS
J061792025-01-23
VISPĀRĪGI
Komplekta numurs
92500038
Modeļi
Informāciju par modeļu saderību ar aprīkojumu skatiet P&A mazumtirdzniecības katalogā vai sadaļā Daļas un Piederumi vietnē www.harley-davidson.com (tikai angļu valodā).
Uzstādīšanas prasības
Šī komplekta pareizai uzstādīšanai varētu būt nepieciešama papildu detaļu vai piederumu iegāde un uzstādīšana. Skatiet P&A mazumtirdzniecības katalogu vai sadaļu Parts and Accessories (Daļas un piederumi) vietnē www.harley-davidson.com (tikai angļu valodā).
Lai pareizi uzstādītu šo komplektu, ir nepieciešams arī izmantot Dvigital Technician™ pie Harley-Davidson izplatītāja vai atsevišķi iegādāties vai lietot Screamin' Eagle Street Performance Tuner Kit.
PIEZĪME
Nelietojiet standarta CVO virzuļus 4 collu uzskrūvējamos cilindros, pretējā gadījumā rodas traucējumi starp virzuļiem un motora bloku.
BRĪDINĀJUMSBraucēja un pasažiera drošība ir atkarīga no šī komplekta pareizās uzstādīšanas. Izmantojiet atbilstošas procedūras no apkopes rokasgrāmatas. Ja jums nav vajadzīgo prasmju vai instrumentu darba veikšanai, uzticiet uzstādīšanu Harley-Davidson® izplatītājam. Šī komplekta nepareiza uzstādīšana var izraisīt nāvi vai smagas traumas. (00333b)
PIEZĪME
Šī instrukciju lapa atspoguļo apkopes rokasgrāmatas informāciju. Lai izpildītu uzstādīšanu, ir nepieciešama apkopes rokasgrāmata jūsu modeļa motociklam. To var iegūt no Harley-Davidson® izplatītāja.
Komplekta saturs
PIEZĪME
Šī komplekta uzstādīšana pie pilnvarotā Harley-Davidson izplatītāja neietekmēs jūsu ierobežoto transportlīdzekļa garantiju.
Komplekts ir paredzēts tikai augstas veiktspējas lietojumiem. Šis ar dzinēju saistītais veiktspējas komplekts ir likumīgs pārdošanai vai lietošanai noteiktās valstīs vai reģionos uz mehāniskajiem transportlīdzekļiem ar piesārņojuma kontroli. Konsultējieties ar savu pilnvaroto Harley-Davidson® izplatītāju, lai uzzinātu par prasībām jūsu reģionā.
Daļējas emisiju regulēšanas marķējums un produkta informācijas marķējums ir pievienots šim komplektam kā Kalifornijas Gaisa resursu padomes (CARB)/EPA emisiju kontroles prasība. Atrodiet emisiju uzlīme uz rāmja caurules zem stūres. Uzstādiet jauno daļējo uzlīmi no šī komplekta pāri emisiju uzlīmes augšējai daļai uz rāmja caurules.
Atrodiet VIN uzlīmi uz rāmja caurules zem stūres. Uzstādiet jaunā produkta informācijas uzlīmi zem VIN uzlīmes uz rāmja caurules.
NOŅEMŠANA
Sagatavošanās apkopei
| 1. | Viedā drošības sistēma | |
| 2. | Motocikla mazgāšana | |
| 3. | Noņemiet sēdekļa pārsegu. Skatiet apkopes rokasgrāmatu. | |
| 4. | Izņemiet galveno drošinātāju. Skatiet apkopes rokasgrāmatu. | |
| BRĪDINĀJUMS Veicot degvielas sistēmas apkopi, nesmēķējiet un nepieļaujiet atklātas liesmas vai dzirksteļu rašanos darbu veikšanas tuvumā. Benzīns ir ļoti viegli uzliesmojošs un sprādzienbīstams - tas var izraisīt nāves gadījumus vai nopietnus miesas bojājumus. (00330a) | ||
| 5. | Noņemiet degvielas tvertni. Skatiet apkopes rokasgrāmatu. |
Noņemiet dzinēja daļas
- Noņemiet esošo gaisa tīrītāja bloku. Skatiet apkopes rokasgrāmatu.
- Noņemiet esošo izplūdes sistēmu. Skatiet apkopes rokasgrāmatu.
- Izjauciet motora augšpusi un sadales plāksnes mezglu. Skatiet apkopes rokasgrāmatu.
- Noņemiet esošo sajūga diafragmas atsperi. Skatiet apkopes rokasgrāmatu.
UZSTĀDĪŠANA
Uzstādiet dzinēju un sajūga komponentes
- Skatiet šeit: Attēls 4 . Uzstādiet jaunus iekšējos sdales gultņus, kas iekļauti šājā komplektā.
- Salieciet droseļvārsta korpusu un inžektorus no komplekta, izmantojot oriģinālā aprīkojuma degvielas cauruļvadu un degvielas sliedi. Izpildiet norādījumus piegādātajā droseļvārsta korpusā.
- Uzstādiet droseļvārsta korpusa komplektu motoram, izmantojot ieplūdes atlokus un blīves, kas iekļautas droseļvārsta korpusa komplektā. Izpildiet norādījumus piegādātajā droseļvārsta korpusa komplektā.
- Uzstādiet sajūga diafragmas atsperi no komplekta. Skatiet sadaļu SAJŪGA UZSTĀDĪŠANA apkopes rokasgrāmatā.
- Uzstādiet vārstu atsperu komplektu un blīves. Izpildiet norādījumus vārstu atsperu un blīvējuma komplektā.
- Uzstādiet izplūdes sistēmu. Skatiet apkopes rokasgrāmatu.
- Uzstādiet gaisa tīrītāja bloku. Izpildiet norādījumus gaisa tīrītāja komplektā.
Galīgā montāža
| 1. | Uzstādiet degvielas tvertni. Skatiet apkopes rokasgrāmatu. | |
| 2. | Uzstādiet sēdekli. Pēc sēdekļa uzstādīšanas pavelciet to augšup, lai pārliecinātos, ka tas ir cieši nostiprināts. Skatiet apkopes rokasgrāmatu. | |
| 3. | Uzstādīt galveno drošinātāju. Skatiet apkopes rokasgrāmatu. | |
PAZIŅOJUMS Uzstādot šo komplektu, ir jāveic atkārtota ECM kalibrēšana. Neveicot pareizu atkārtotu ECM kalibrēšanu, var izraisīt nopietnus dzinēja bojājumus. (00399b) | ||
| 4. | Lejupielādējiet jauno ECM kalibrāciju, izmantojot Digital Technician™ pie Harley-Davidson izplatītāja vai izmantojot Screamin' Eagle Street Performance Tuner Kit. | |
| 5. | Iedarbiniet dzinēju un ļaujiet tam darboties. Atkārtojiet vairākas reizes, lai apstiprinātu atbilstošu darbību. |
Darbība
Skatiet sadaļu BRAUKŠANAS NOTEIKUMI PIESTRĀDES LAIKĀ lietotāja rokasgrāmatā, lai izjauktu motociklu.
APKOPES DAĻAS
Attēls 1 Apkopes daļas: Screamin' Eagle Twin Cam 110 (1800 cc) V posma sacīkšu komplekts
Tabula 1. Apkopes daļas: Screamin' Eagle Twin Cam 110 (1800 CC) V posma sacīkšu komplekts
Elements | Apraksts (skaits) | Partijas numurs | Elements | Apraksts (skaits) | Partijas numurs | |
|---|---|---|---|---|---|---|
1 | Cilndru montāža (Black) (2) | 16800102 | 6 | Starplikas, cilindra galvas (2) | 16801 07B | |
7 | O-Ring, cilindra krāns (2) | 11256 | ||||
2 | Virzuļi (2) | Netiek pārdots atsevišķi | 8 | Starplikas, izplūdes atveres (2) | 65324-9A | |
3 | Virzuļu gredzenu komplekts (2) | 21951-11 | 9 | Blīve, ieplūdes kolektors | 26995-86B | |
4 | Virzuļu tapas(2) | 22100001 | 10 | Cilindra galva, priekšpuse (melna) | 16500014A | |
5 | Virzulis (4) | 22097-99 | 11 | Cilindra galva, aizmugurē (melna) | 16500015A | |
Piezīmes: Virzuļu komplektā (21900020) ietilpst no 2. līdz 5. Priekšmeti no 6. līdz 9. ir iekļauti arī Augšgala un sadales blīves komplektā (16500385). Informāciju par cilindra galvas mezgla (10, 11) sastāvdaļām skatīt instrukciju lapā J05340. | ||||||
Attēls 2 Apkopes daļas: Screamin' Eagle Twin Cam 110 (1800 cc) V posma sacīkšu komplekts
Tabula 2. Apkopes daļas: Screamin' Eagle Twin Cam 110 (1800 cc) V posma sacīkšu komplekts
Elements | Apraksts (skaits) | Partijas numurs | Elements | Apraksts (skaits) | Partijas numurs | |
|---|---|---|---|---|---|---|
1 | Blīvējums, uzlikas pamatne (2) | 16719-99B | 8 | Spiediena izlīdzinātāja skrūve (4) | 4400 | |
2 | Blīvējums, uzlikas pamatne (2) | 17386-99A | 9 | Spiediena izlīdzinātāja montāža (2) | 17025-03A | |
3 | Starplikas, vārstu bīdītāja vāciņš (2) | 18635-99B | 10 | Deflektora montāža (2) [ietver starplikas (2)] | 26500002 | |
4 | O-gredzens, augšējais spiedpogas vāks (4) | 11132A | 11 | Atspere, sajūga diafragma (2) (Nav parādīts) | 37951-98 | |
5 | O-gredzens, augšējais spiedpogas vāks (4) | 11145A | 12 | Lieljaudas bīdītāja komplekts | 18572-13 | |
6 | O-gredzens, augšējais spiedpogas vāks (4) | 11293 | 13 | Precīzu bīdītājstieņu komplekts | 18400-03 | |
7 | O-Ring, rocker arm atbalsts (2) | 11270 | Piezīmes: Priekšmeti no 1 līdz 10 ir iekļauti Augšgala un sadales blīves komplektā (16500385). | |||
Attēls 3 Apkopes daļas: Screamin' Eagle Twin Cam 110 (1800 cc) V posma sacīkšu komplekts
Tabula 3. Apkopes daļas: Screamin' Eagle Twin Cam 110 (1800 cc) V posma sacīkšu komplekts
Elements | Apraksts (skaits) | Partijas numurs |
|---|---|---|
1 | Blīve, sadales pārsegs | 25244-99A |
2 | Stiprinājuma gredzens | 11461 |
3 | Sadales vārpsta, priekšējā | Netiek pārdots atsevišķi |
4 | Sadales vārpsta, aizmugurējā | Netiek pārdots atsevišķi |
5 | Gultņu komplekts, adata, kreisā puse (2) | 24018-10 |
6 | Blīvgredzens, no eļļas sūkņa uz izciļņvārpstas plāksni | 11293 |
7 | O-gredzens, no izciļņvārpstas plāksnes uz eļļas sūkni (@) | 11301 |
8 | Ruļļtapa | 601 |
9 | O-Ring, kartera puļķis (2) | 11273 |
10 | Hi-flow inžektoru komplekts (nav parādīts) | 27796-08 |
11 | 58 mm ETC droseļvārsta korpusa komplekts (nav parādīts) | 27713-08 |
12 | Daļēja emisiju regulēšanas uzlīme (Nav parādīta) | Netiek pārdots atsevišķi |
13 | Produkta informācijas etiķete (nav redzama) | Netiek pārdots atsevišķi |
Tekstā norādītie, bet komplektā neiekļautie elementi: | ||
A | Sadales piedziņas fiksēšanas komplekts (ietver skrūvi un paplāksni) | 91800088 |
3. un 4. vienums ir pieejams Cam Kit (25482-10) Priekšmeti 1., 3. un no 5. līdz 9. ir iekļauti Augšgala un sadales blīves komplektā (16500385) | ||

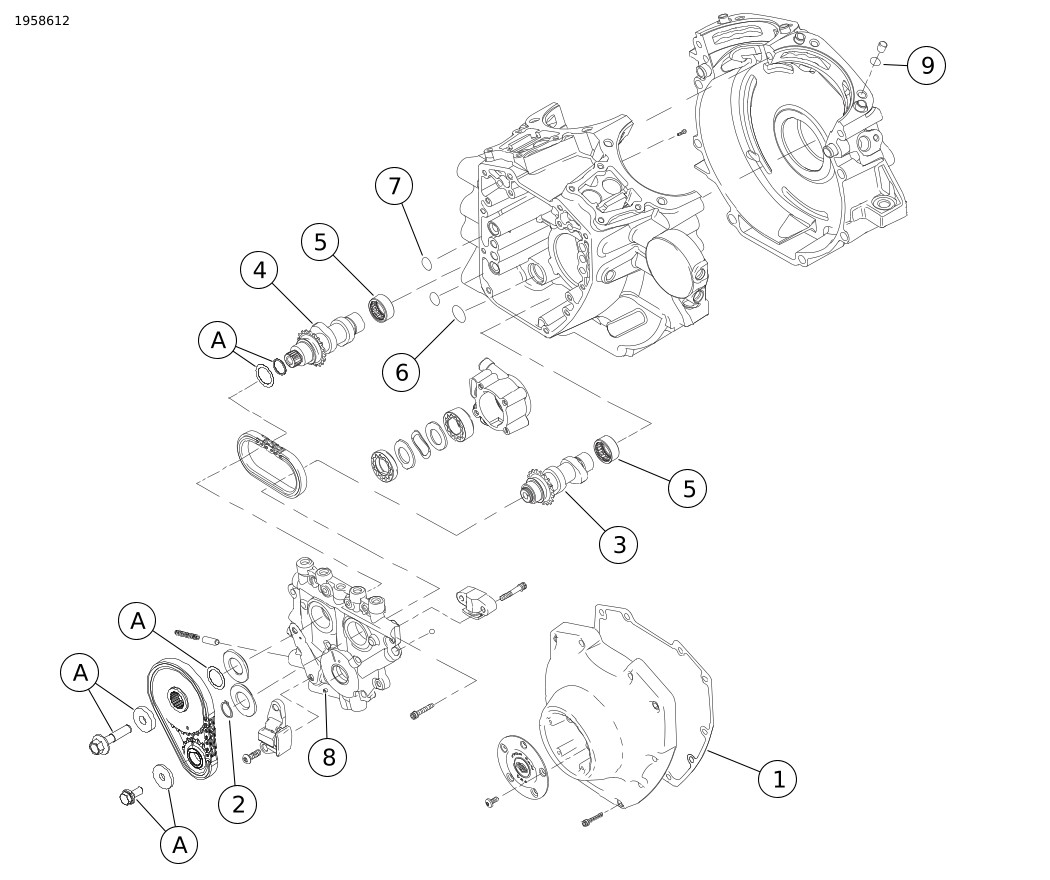

Attēls 4 Apkopes daļas: Screamin' Eagle Twin Cam 110 (1800 cc) V posma sacīkšu komplekts
Tabula 4. Apkopes daļas: Screamin' Eagle Twin Cam 110 (1800 cc) V posma sacīkšu komplekts
Elements | Apraksts (skaits) | Partijas numurs |
|---|---|---|
1 | Starplikas, cilindra galvas (2) | 16801 07B |
2 | Spiediena izlīdzinātāja montāža (2) | 17025-03A |
3 | Gultņu komplekts, adata, kreisā puse, sadales vārpsta (2) | 24018-10 |
4 | rullīšu tapa, sadales plāksnes spiediena samazināšana | 601 |
5 | O-Ring, cilindra krāns (2) | 11256 |
6 | O-Ring, rocker arm atbalsts (2) | 11270 |
7 | O-Ring, kartera puļķis (2) | 11273 |
8 | O-gredzens, augšējais bīdītāja stieņa vāks (4), no eļļas sūkņa uz sadales plāksni (1) | 11293 |
9 | O-gredzens, no izciļņvārpstas plāksnes uz eļļas sūkni (@) | 11301 |
10 | Stiprinājuma gredzens | 11461 |
11 | Blīvējums, uzlikas pamatne (2) | 16719-99B |
12 | Blīvējums, uzlikas pamatne (2) | 17386-99A |
13 | Starplikas, vārstu bīdītāja vāciņš (2) | 18635-99B |
14 | Blīve, sadales pārsegs | 25244-99A |
15 | Blīve, ieplūdes kolektors | 26995-86B |
16 | Starplikas, izplūdes atveres (2) | 65324-83B |
17 | O-gredzens, augšējais spiedpogas vāks (4) | 11132A |
18 | O-gredzens, augšējais spiedpogas vāks (4) | 11145A |
Tekstā norādītie, bet komplektā neiekļautie elementi: | ||
A | Vārsta blīvējums (4) (nav parādīts) (nav nepieciešams) | 18094-02A |
Priekšmeti no 1 līdz 18 ir iekļauti 4. pozīcijā Uzskrūvējama, ar gaisu dzesēta augšgala un sadales blīves komplektā (Daļa nr. 16500385). | ||
