KIT SCREAMIN' EAGLE 110 (1800 CC) BOLT-ON Peringkat V
J061792025-01-23
UMUM
Nombor Kit
92500038
Model
Untuk maklumat perlengkapan model, lihat Katalog Runcit P&A atau seksyen Bahagian dan Aksesori di www.harley-davidson.com (Bahasa Inggeris sahaja).
Keperluan bagi Pemasangan
Pembelian bahagian atau aksesori tambahan secara berasingan mungkin diperlukan bagi memasang kit ini dengan betul. Lihat Katalog Runcit P&A atau Bahagian dan Aksesori di www.harley-davidson.com (Bahasa Inggeris sahaja).
Pemasangan yang betul bagi kit ini juga memerlukan penggunaan Juruteknik Digital™ di pusat peniaga Harley-Davidson atau pembelian yang berasingan atau penggunaan Kit Penala Prestasi Screamin' Eagle Street.
CATATAN
Jangan gunakan omboh CVO stok dengan Bolt-on Cylinders 4 inci atau gangguan berlaku antara omboh dan kotak engkol.
AMARANKeselamatan penunggang dan pembonceng bergantung pada pemasangan kit yang betul. Gunakan prosedur manual servis yang sesuai. Jika anda tidak berkeupayaan atau tidak memiliki alat yang betul untuk melakukan prosedur ini, minta pengedar Harley-Davidson memasangkannya. Pemasangan kit ini yang tidak betul boleh membawa maut atau kecederaan serius. (00333b)
CATATAN
Lembaran arahan ini merujuk kepada maklumat dalam manual servis. Manual servis bagi motosikal model anda diperlukan untuk pemasangan ini. Ia boleh didapati daripada pengedar Harley-Davidson.
Kandungan Kit
CATATAN
Pemasangan kit ini oleh peniaga Harley-Davidson yang sah tidak akan menjejaskan waranti kenderaan anda yang terhad.
Kit ini adalah untuk pemasangan Berprestasi Tinggi sahaja. Kit prestasi berkaitan enjin ini sah untuk dijual atau digunakan di negara atau wilayah terpilih pada kenderaan motor pencemaran terkawal. Semak keperluan pematuhan di kawasan anda dengan pengedar Harley-Davidson tempatan anda.
Label penalaan pelepasan separa dan label maklumat produk disertakan dalam kit ini bagi mematuhi peraturan pelepasan oleh Lembaga Sumber Udara California (CARB)/EPA. Cari label pelepasan pada tiub kerangka di bawah hendal. Letakkan label separa baharu daripada kit ini di bahagian atas label pelepasan pada tiub rangka.
Cari label VIN pada tiub kerangka di bawah hendal. Letakkan label maklumat produk yang baharu di bawah label VIN pada tiub kerangka.
PENANGGALAN
Persediaan untuk Servis
| 1. | Lucutkan sistem keselamatan. | |
| 2. | Naikkan motosikal. | |
| 3. | Tanggalkan tempat duduk. Lihat manual servis. | |
| 4. | Tanggalkan fius utama. Lihat manual servis. | |
| AMARAN Apabila menservis sistem bahan api, jangan merokok atau membiarkan nyalaan terbuka atau percikan api berada di sekitarnya. Petrol sangat mudah terbakar dan meletup, dan boleh membawa maut atau kecederaan serius. (00330a) | ||
| 5. | Tanggalkan tangki bahan api. Lihat manual servis. |
Tanggalkan Komponen Enjin
- Tanggalkan pemasangan pembersih udara sedia ada. Lihat manual servis.
- Tanggalkan sistem ekzos yang sedia ada. Lihat manual servis.
- Tanggalkan bahagian hujung atas enjin dan pemasangan plat sesondol. Lihat manual servis.
- Tanggalkan spring diafragma cekam yang sedia ada. Lihat manual servis.
PEMASANGAN
Pasangkan Komponen Enjin dan Klac
- Lihat Rajah 4 . Pasang galas sesondol dalaman baharu yang disertakan dengan kit ini.
- Pasang badan pendikit dan penyuntik daripada kit menggunakan talian bahan api peralatan ordinal dan rel bahan api. Ikut arahan dalam badan pendikit yang dibekalkan.
- Pasang pemasangan badan pendikit pada enjin menggunakan bebibir pengambilan dan pengedap yang dibekalkan dalam kit badan pendikit. Ikut arahan dalam kit badan pendikit yang dibekalkan.
- Pasang spring diafragma cekam daripada kit. Lihat bahagian PEMASANGAN CEKAM dalam manual servis.
- Pasang kit spring injap dan pengedap. Ikut arahan dalam spring injap dan kit pengedap.
- Pasangkan sistem ekzos. Lihat manual servis.
- Pasangkan pemasangan pembersih udara. Ikuti arahan dalam kit pembersih udara.
Pemasangan Akhir
| 1. | Pasangkan tangki bahan api. Lihat manual servis. | |
| 2. | Pasangkan tempat duduk. Selepas memasang tempat duduk, tarik tempat duduk ke atas untuk memastikan ia kukuh. Lihat manual servis. | |
| 3. | Pasangkan fius utama. Lihat manual servis. | |
NOTIS Anda mesti melakukan kalibrasi semula ECM apabila memasang kit ini. Tidak melakukan kalibrasi semula ECM dengan betul boleh merosakkan enjin dengan teruk. (00399b) | ||
| 4. | Muat turun penentukuran ECM yang baharu menggunakan Digital Technician™ di peniaga Harley-Davidson atau menggunakan Kit Penala Prestasi Screamin' Eagle Street. | |
| 5. | Mulakan dan jalankan enjin. Ulangi beberapa kali bagi memastikan operasi yang betul. |
Operasi
Rujuk kepada PERATURAN TUNGGANGAN LATIHAN dalam Manual Pemilik bagi arahan tunggangan latihan.
BAHAGIAN SERVIS
Rajah 1. Bahagian Servis: Kit Perlumbaan Screamin' Eagle Twin Cam 110 (1800 cc) Peringkat V
Jadual 1. Bahagian Servis: Kit Perlumbaan Screamin' Eagle Twin Cam 110 (1800 CC) Peringkat V
Item | Huraian (Kuantiti) | Nombor Alat Ganti | Item | Huraian (Kuantiti) | Nombor Alat Ganti | |
|---|---|---|---|---|---|---|
1 | Pemasangan silinder (Hitam) (2) | 16800102 | 6 | Gasket, kepala silinder (2) | 16801-07B | |
7 | Gegelang O, spigot silinder (2) | 11256 | ||||
2 | Piston (2) | Tidak Dijual Berasingan | 8 | Gasket, liang ekzos (2) | 65324-9A | |
3 | Set Gegelang Piston (2) | 21951-11 | 9 | Pengedap, pancarongga masuk (2) | 26995-86B | |
4 | Pin piston (2) | 22100001 | 10 | Kepala silinder, depan (hitam) | 16500014A | |
5 | Klip lengkung pin piston (4) | 22097-99 | 11 | Kepala silinder, belakang (hitam) | 16500015A | |
Nota: Kit Omboh (21900020) termasuk 2 hingga 5. Item 6 hingga 9 juga termasuk dalam Bahagian Hujung Atas dan Kit Gasket Sesondol (16500385). Untuk komponen pemasangan kepala silinder (10, 11), rujuk lembaran arahan J05340. | ||||||
Rajah 2. Bahagian Servis: Kit Perlumbaan Screamin' Eagle Twin Cam 110 (1800 cc) Peringkat V
Jadual 2. Bahagian Servis: Kit Perlumbaan Screamin' Eagle Twin Cam 110 (1800 cc) Peringkat V
Item | Huraian (Kuantiti) | Nombor Alat Ganti | Item | Huraian (Kuantiti) | Nombor Alat Ganti | |
|---|---|---|---|---|---|---|
1 | Gasket, asas penutup penggoyang (2) | 16719-99B | 8 | Bolt pengudara (4) | 4400 | |
2 | Gasket, tudung penutup penggoyang (2) | 17386-99A | 9 | Pemasangan pengudara (2) | 17025-03A | |
3 | Gasket, penutup tapet (2) | 18635-99B | 10 | Pemasangan sesekat (2) [termasuk gasket (2)] | 26500002 | |
4 | Gegelang O, penutup rod tunjal tengah (4) | 11132A | 11 | Spring, diafragma cekam (2) (Tidak Ditunjukkan) | 37951-98 | |
5 | Gegelang O, penutup rod tunjal bawah (4) | 11145A | 12 | Kit tapet berkapasiti tinggi | 18572-13 | |
6 | Gegelang O, penutup rod tunjal atas (4) | 11293 | 13 | Kit rod tunjal yang sesuai dengan sempurna | 18400-03 | |
7 | Gegelang O, sokongan lengan penggoyang (2) | 11270 | Nota: Item 1 hingga 10 termasuk dalam Bahagian Hujung Atas dan Kit Gasket Sesondol (16500385). | |||

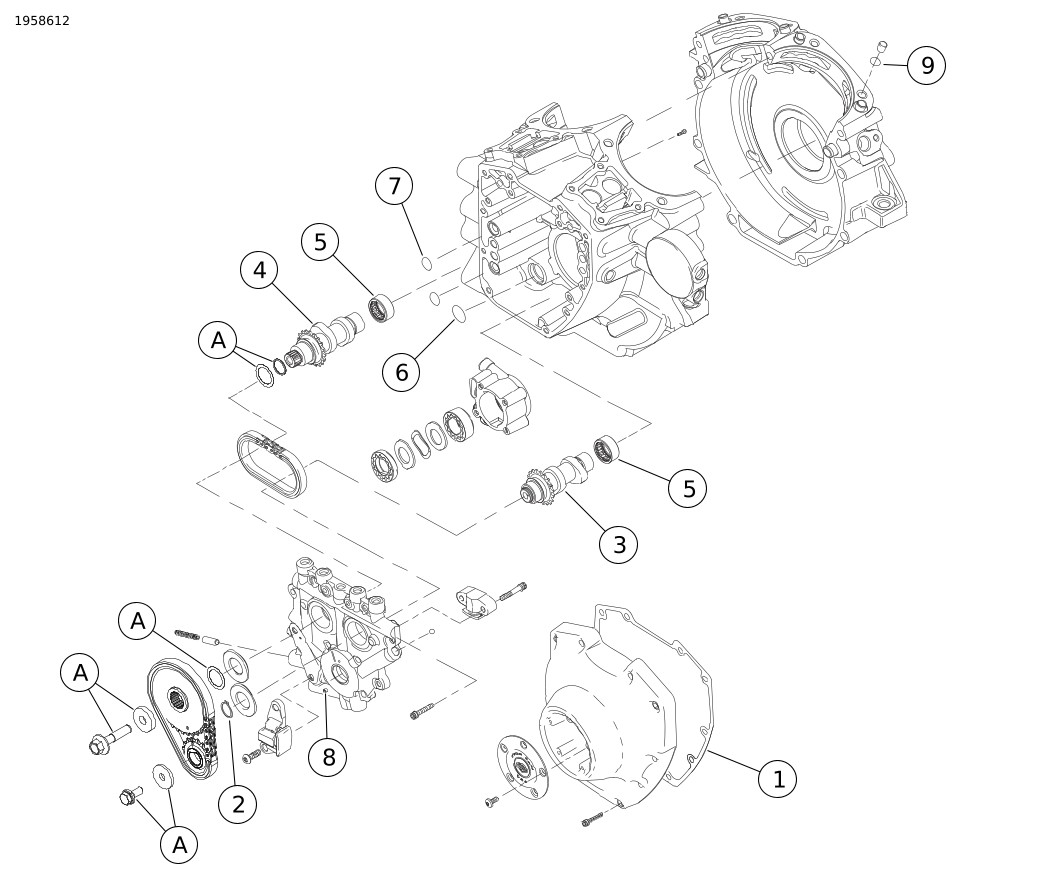

Rajah 3. Bahagian Servis: Kit Perlumbaan Screamin' Eagle Twin Cam 110 (1800 cc) Peringkat V
Jadual 3. Bahagian Servis: Kit Perlumbaan Screamin' Eagle Twin Cam 110 (1800 cc) Peringkat V
Item | Huraian (Kuantiti) | Nombor Alat Ganti |
|---|---|---|
1 | Gasket, penutup sesondol | 25244-99A |
2 | Gegelang penahan | 11461 |
3 | Aci sesondol, depan | Tidak Dijual Berasingan |
4 | Aci sesondol, belakang | Tidak Dijual Berasingan |
5 | Kit galas, jarum, sebelah kiri (2) | 24018-10 |
6 | Gegelang O, pam minyak ke plat aci | 11293 |
7 | Gegelang O, plat aci ke kotak engkol (2) | 11301 |
8 | Pin gulung | 601 |
9 | Gegelang O, penetap kotak engkol (2) | 11273 |
10 | Kit penyuntik aliran tinggi (tidak ditunjukkan) | 27796-08 |
11 | Kit badan pendikit ETC 58 mm (tidak ditunjukkan) | 27713-08 |
12 | Label Penalaan Pelepasan Separa (tidak ditunjukkan) | Tidak Dijual Berasingan |
13 | Label Maklumat Produk (tidak ditunjukkan) | Tidak Dijual Berasingan |
Item disebut dalam teks, tetapi tidak termasuk dalam kit: | ||
A | Kit penahan pemacu sesondol (termasuk skru dan sesendal) | 91800088 |
Item 3 dan 4 boleh didapati dalam Kit Sesondol (25482-10) Item 1, 2, dan 5 hingga 9 disertakan dalam Kit Gasket Bahagian Hujung Atas dan Sesondol (16500385) | ||
Rajah 4. Bahagian Servis: Kit Perlumbaan Screamin' Eagle Twin Cam 110 (1800 cc) Peringkat V
Jadual 4. Bahagian Servis: Kit Perlumbaan Screamin' Eagle Twin Cam 110 (1800 cc) Peringkat V
Item | Huraian (Kuantiti) | Nombor Alat Ganti |
|---|---|---|
1 | Gasket, kepala silinder (2) | 16801-07B |
2 | Pemasangan pengudara (2) | 17025-03A |
3 | Kit galas, jarum, sebelah kiri, aci sesondol (2) | 24018-10 |
4 | cemat rol, pelepasan tekanan plat sesondol | 601 |
5 | Gegelang O, spigot silinder (2) | 11256 |
6 | Gegelang O, sokongan lengan penggoyang (2) | 11270 |
7 | Gegelang O, penetap kotak engkol (2) | 11273 |
8 | Gelang O, penutup rod tunjal atas (4), pam minyak pada plat sesondol (1) | 11293 |
9 | Gegelang O, plat aci ke kotak engkol (2) | 11301 |
10 | Gegelang penahan | 11461 |
11 | Gasket, asas penutup penggoyang (2) | 16719-99B |
12 | Gasket, tudung penutup penggoyang (2) | 17386-99A |
13 | Gasket, Penutup tapet (2) | 18635-99B |
14 | Gasket, penutup sesondol | 25244-99A |
15 | Pengedap, pancarongga masuk (2) | 26995-86B |
16 | Gasket, liang ekzos (2) | 65324-83B |
17 | Gegelang O, penutup rod tunjal tengah (4) | 11132A |
18 | Gegelang O, penutup rod tunjal bawah (4) | 11145A |
Item disebut dalam teks, tetapi tidak termasuk dalam kit: | ||
A | Pengedap injap (4) (tidak ditunjukkan) (tidak diperlukan) | 18094-02A |
Item 1 hingga 18 termasuk dalam Bolt-on Air Cooled Top End 4 inci dan Kit Gasket Sesondol (No. bahagian 16500385). | ||
