SCREAMIN' EAGLE 110 (1800 CC) ΚΙΤ ΚΟΧΛΙΑ ΒΑΘΜΙΔΑΣ V
J061792025-01-23
ΓΕΝΙΚΑ
Αριθμός κιτ
92500038
Μοντέλα
Για πληροφορίες σχετικά με την εφαρμογή του μοντέλου, δείτε τον Κατάλογο Λιανικής Πώλησης Εξαρτημάτων και Αξεσουάρ ή την ενότητα Εξαρτήματα και Αξεσουάρ στη διεύθυνση www.harley-davidson.com (αγγλικά μόνο).
Απαιτήσεις τοποθέτησης
Για τη σωστή εγκατάσταση αυτού του κιτ μπορεί να απαιτείται χωριστή αγορά και εγκατάσταση πρόσθετων εξαρτημάτων ή αξεσουάρ. Δείτε τον Κατάλογο Λιανικής Πώλησης Εξαρτημάτων και Αξεσουάρ ή την ενότητα Εξαρτήματα και Αξεσουάρ στη διεύθυνση www.harley-davidson.com (μόνο στα αγγλικά).
Η σωστή εγκατάσταση αυτού του κιτ απαιτεί επίσης τη χρήση Digital Technician™ σε έναν αντιπρόσωπο Harley-Davidson ή μια ξεχωριστή αγορά του κιτ Screamin' Eagle Street Performance Tuner.
ΣΗΜΕΙΩΣΗ
Μην χρησιμοποιείτε εργοστασιακά έμβολα CVO με τους 4 σε κυλίνδρους κοχλία επειδή έτσι εμφανίζονται παρεμβολές μεταξύ των εμβόλων και του στροφαλοθαλάμου.
ΠΡΟΕΙΔΟΠΟΙΗΣΗΗ ασφάλεια του αναβάτη και του συνεπιβάτη εξαρτάται από τη σωστή τοποθέτηση αυτού του κιτ. Ακολουθήστε τις κατάλληλες διαδικασίες του εγχειριδίου σέρβις. Εάν δεν είστε σε θέση να εκτελέσετε τη διαδικασία ή εάν δεν διαθέτετε τα σωστά εργαλεία, ζητήστε από έναν εμπορικό αντιπρόσωπο Harley-Davidson να διεξαγάγει την τοποθέτηση. Η ακατάλληλη τοποθέτηση αυτού του κιτ θα μπορούσε να οδηγήσει σε θάνατο ή σοβαρό τραυματισμό. (00333b)
ΣΗΜΕΙΩΣΗ
Το παρόν φύλλο οδηγιών παραπέμπει σε πληροφορίες του εγχειριδίου σέρβις. Για αυτήν την τοποθέτηση, απαιτείται εγχειρίδιο σέρβις για το δικό σας μοντέλο μοτοσικλέτας. Μπορείτε να βρείτε διαθέσιμο στους εμπορικούς αντιπροσώπους Harley-Davidson.
Περιεχόμενα του Κιτ
ΣΗΜΕΙΩΣΗ
Η εγκατάσταση αυτού του κιτ από εξουσιοδοτημένο εμπορικό αντιπρόσωπο Harley-Davidson δεν επηρεάζει την περιορισμένη εγγύηση του οχήματός σας.
Το κιτ προορίζεται μόνο για εφαρμογές υψηλής απόδοσης. Αυτό το κιτ επιδόσεων που σχετίζεται με τον κινητήρα είναι νόμιμο για πώληση ή χρήση σε επιλεγμένες χώρες ή περιοχές σε μηχανοκίνητα οχήματα ελεγχόμενης ρύπανσης. Για τις τοπικές απαιτήσεις συμμόρφωσης, ρωτήστε τον εμπορικό αντιπρόσωπο Harley-Davidson στην περιοχή σας.
Σε αυτό το κιτ περιλαμβάνεται μια τμηματική ετικέτα περί των εκπομπών βάσει της μηχανικής βελτίωσης καθώς και μια ετικέτα με πληροφορίες για το προϊόν, ως απαιτείται από το Συμβούλιο πόρων αέρα Καλιφόρνιας (CARB)/τους κανονισμούς του Οργανισμού Προστασίας Περιβάλλοντος (EPA) των Η.Π.Α. Εντοπίστε την ετικέτα εκπομπών στον σωλήνα του σκελετού κάτω από το τιμόνι. Τοποθετήστε τη νέα τμηματική ετικέτα από αυτό το κιτ πάνω από το επάνω τμήμα της ετικέτας εκπομπών στο σωλήνα πλαισίου.
Εντοπίστε την ετικέτα του αριθμού πλαισίου (VIN) στον σωλήνα του σκελετού κάτω από το τιμόνι. Τοποθετήστε την νέα ετικέτα πληροφοριών προϊόντος κάτω από την ετικέτα του VIN στον σωλήνα του σκελετού.
ΑΦΑΙΡΕΣΗ
Προετοιμασία για σέρβις
| 1. | Αφοπλίστε το σύστημα ασφάλειας. | |
| 2. | Ανασηκώστε τη μοτοσικλέτα. | |
| 3. | Αφαιρέστε τη σέλα. Δείτε το εγχειρίδιο σέρβις. | |
| 4. | Αφαιρέστε την κύρια ασφάλεια. Δείτε το εγχειρίδιο σέρβις. | |
| ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κατά τη διεξαγωγή σέρβις στο σύστημα καυσίμου, μην καπνίζετε και μην επιτρέπετε γυμνές φλόγες ή σπινθήρες στο γύρω χώρο. Η βενζίνη είναι εξαιρετικά εύφλεκτη και ιδιαίτερα εκρηκτική, κάτι το οποίο θα μπορούσε να οδηγήσει σε θάνατο ή σοβαρό τραυματισμό. (00330a) | ||
| 5. | Αφαιρέστε το ρεζερβουάρ καυσίμου. Δείτε το εγχειρίδιο σέρβις. |
Αφαίρεση εξαρτημάτων του κινητήρα
- Αφαιρέστε την υπάρχουσα διάταξη φίλτρου αέρα. Δείτε το εγχειρίδιο σέρβις.
- Αφαιρέστε το υπάρχον σύστημα εξάτμισης. Δείτε το εγχειρίδιο σέρβις.
- Αποσυναρμολογήστε το άνω άκρο του κινητήρα και το συγκρότημα πλάκας έκκεντρου. Δείτε το εγχειρίδιο σέρβις.
- Αφαιρέστε το υπάρχον ελατήριο διαφράγματος συμπλέκτη. Δείτε το εγχειρίδιο σέρβις.
ΤΟΠΟΘΕΤΗΣΗ
Τοποθέτηση εξαρτημάτων κινητήρα και συμπλέκτη
- Ανατρέξτε στην ενότητα Εικόνα 4 . Εγκαταστήστε νέα εσωτερικά ρουλεμάν έκκεντρου που περιλαμβάνονται σε αυτό το κιτ.
- Συναρμολογήστε το σώμα του γκαζιού και τα μπεκ ψεκασμού από το κιτ χρησιμοποιώντας γραμμή καυσίμου και ράγα καυσίμου αρχικού εξοπλισμού. Ακολουθήστε τις οδηγίες στο παρεχόμενο σώμα γκαζιού.
- Τοποθετήστε το συγκρότημα σώματος πεταλούδας στον κινητήρα χρησιμοποιώντας φλάντζες εισαγωγής και τσιμούχες που παρέχονται στο κιτ σώματος πεταλούδας. Ακολουθήστε τις οδηγίες στο παρεχόμενο κιτ σώματος γκαζιού.
- Εγκαταστήστε το ελατήριο διαφράγματος συμπλέκτη από το κιτ. Ανατρέξτε στην ενότητα ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΜΠΛΕΚΤΗ στο εγχειρίδιο σέρβις.
- Τοποθετήστε κιτ ελατηρίου βαλβίδας και τσιμούχες. Ακολουθήστε τις οδηγίες στο κιτ ελατηρίου βαλβίδας και τσιμούχες.
- Τοποθετήστε το σύστημα εξάτμισης. Δείτε το εγχειρίδιο σέρβις.
- Τοποθετήστε τη διάταξη φίλτρου αέρα. Ακολουθήστε τις οδηγίες που περιλαμβάνονται στο κιτ φίλτρου αέρα.
Τελική συναρμολόγηση
| 1. | Τοποθετήστε το ρεζερβουάρ καυσίμου. Δείτε το εγχειρίδιο σέρβις. | |
| 2. | Τοποθετήστε τη σέλα. Μετά την τοποθέτηση της σέλας, τραβήξτε την προς τα πάνω για να βεβαιωθείτε ότι έχει ασφαλίσει. Δείτε το εγχειρίδιο σέρβις. | |
| 3. | Τοποθετήστε την κύρια ασφάλεια. Δείτε το εγχειρίδιο σέρβις. | |
ΣΗΜΕΙΩΣΗ Κατά την τοποθέτηση αυτού του κιτ, πρέπει να βαθμονομήσετε εκ νέου τη μονάδα ECM. Σε περίπτωση που δεν βαθμονομήσετε εκ νέου τη μονάδα ECM κατάλληλα, μπορεί να προκληθεί σοβαρή ζημιά στον κινητήρα. (00399b) | ||
| 4. | Κατεβάστε τη βαθμονόμηση της νέαςμονάδας ECM χρησιμοποιώντας το Digital Technician™ ενός αντιπροσώπου Harley-Davidson ή χρησιμοποιώντας το κιτ Screamin' Eagle Street Performance Tuner. | |
| 5. | Ανάψτε τον κινητήρα και αφήστε τον να λειτουργήσει. Επαναλάβετε αρκετές φορές για να επαληθεύσετε τη σωστή λειτουργία. |
Λειτουργία
Ανατρέξτε στους ΚΑΝΟΝΕΣ ΟΔΗΓΗΣΗΣ ΡΟΝΤΑΡΙΣΜΑΤΟΣ στο Εγχειρίδιο Κατόχου για να στρώσετε τη μοτοσικλέτα.
ΑΝΤΑΛΛΑΚΤΙΚΑ
Εικόνα 1. Ανταλλακτικά: Αγωνιστικό κιτ Screamin' Eagle Twin Cam 110 (1800 cc) Βαθμίδας V
Πίνακας 1. Ανταλλακτικά: Κιτ αγώνα Screamin' Eagle Twin Cam 110 (1800 CC) Βαθμίδας V
Στοιχείο | Περιγραφή (ποσότητα) | Αριθμός εξαρτήματος | Στοιχείο | Περιγραφή (ποσότητα) | Αριθμός εξαρτήματος | |
|---|---|---|---|---|---|---|
1 | Μηχανισμός κυλίνδρου (μαύρος) (2) | 16800102 | 6 | Παρέμβυσμα, κυλινδροκεφαλή (2) | 16801-07B | |
7 | δακτύλιος κυκλικής διατομής, τάπα κυλίνδρου (2) | 11256 | ||||
2 | Έμβολο (2) | Δεν πωλείται χωριστά | 8 | Παρέμβυσμα, θύρα εξάτμισης (2) | 65324-9Α | |
3 | Σετ δακτυλίου εμβόλου (2) | 21951-11 | 9 | Στεγανοποιητικό παρέμβυσμα, πολλαπλή εισαγωγή (2) | 26995-86B | |
4 | Πίρος εμβόλου (2) | 22100001 | 10 | Κυλινδροκεφαλή, εμπρός (μαύρη) | 16500014Α | |
5 | Δακτύλιος στήριξης πίρου εμβόλου (4) | 22097-99 | 11 | Κυλινδροκεφαλή, πίσω (μαύρη) | 16500015Α | |
Σημειώσεις: Το κιτ εμβόλου (21900020) περιλαμβάνει 2 έως 5. Τα στοιχεία 6 έως 9 περιλαμβάνονται επίσης στο Top End και στο Cam Gasket (16500385). Για εξαρτήματα συναρμολόγησης κεφαλής κυλίνδρου (10, 11), ανατρέξτε στο φύλλο οδηγιών J05340. | ||||||
Εικόνα 2. Ανταλλακτικά: Αγωνιστικό κιτ Screamin' Eagle Twin Cam 110 (1800 cc) Βαθμίδας V
Πίνακας 2. Ανταλλακτικά: Κιτ αγώνων Screamin' Eagle Twin Cam 110 (1800 cc) Βαθμίδας V
Στοιχείο | Περιγραφή (ποσότητα) | Αριθμός εξαρτήματος | Στοιχείο | Περιγραφή (ποσότητα) | Αριθμός εξαρτήματος | |
|---|---|---|---|---|---|---|
1 | Παρέμβυσμα, βάση καλύμματος rocker (2) | 16719-99B | 8 | Κοχλίας εξαέρωσης (4) | 4400 | |
2 | Παρέμβυσμα, άνω κάλυμμα rocker (2) | 17386-99A | 9 | Μηχανισμός εξαέρωσης (2) | 17025-03A | |
3 | Παρέμβυσμα, κάλυμμα ωστήριου (2) | 18635-99B | 10 | Μηχανισμός εκτροπέα (2) [περιλαμβάνει παρεμβύσματα (2)] | 26500002 | |
4 | Δακτύλιος κυκλικής διατομής, κάλυμμα μεσαίου ωστηρίου ράβδου (4) | 11132A | 11 | Ελατήριο, διάφραγμα συμπλέκτη (2) (δεν εμφανίζεται) | 37951-98 | |
5 | Δακτύλιος κυκλικής διατομής, κάλυμμα κάτω ωστηρίου ράβδου (4) | 11145A | 12 | Κιτ ωστηρίων υψηλής χωρητικότητας | 18572-13 | |
6 | Δακτύλιος κυκλικής διατομής, κάλυμμα άνω ωστήριου ράβδου (4) | 11293 | 13 | Κιτ ωστικής ράβδου τέλειας εφαρμογής | 18400-03 | |
7 | Δακτύλιος κυκλικής διατομής, στήριγμα rocker (2) | 11270 | Σημειώσεις: Τα στοιχεία 1 έως 10 περιλαμβάνονται στο κιτ Top End και στο Cam Gasket (16500385). | |||

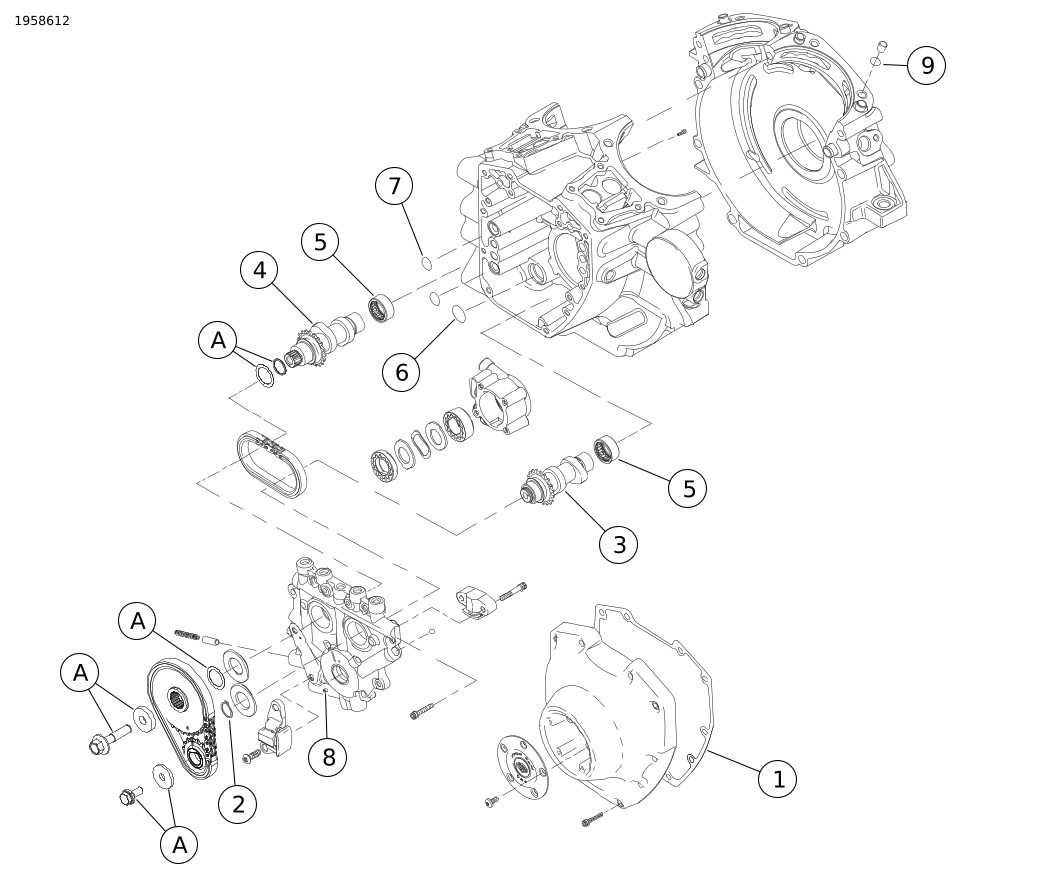

Εικόνα 3. Ανταλλακτικά: Αγωνιστικό κιτ Screamin' Eagle Twin Cam 110 (1800 cc) Βαθμίδας V
Πίνακας 3. Ανταλλακτικά: Αγωνιστικό κιτ Screamin' Eagle Twin Cam 110 (1800 cc) Βαθμίδας V
Στοιχείο | Περιγραφή (ποσότητα) | Αριθμός εξαρτήματος |
|---|---|---|
1 | Παρέμβυσμα, κάλυμμα εκκέντρου | 25244-99A |
2 | Δακτύλιος συγκράτησης | 11461 |
3 | Εκκεντροφόρος, εμπρός | Δεν πωλείται χωριστά |
4 | Εκκεντροφόρος, πίσω | Δεν πωλείται χωριστά |
5 | Σετ ρουλεμάν, βελόνα, αριστερή πλευρά (2) | 24018-10 |
6 | Δακτύλιος κυκλικής διατομής, πλάκα αντλίας λαδιού προς έκκεντρο | 11293 |
7 | Δακτύλιος κυκλικής διατομής, πλάκα εκκέντρου προς στροφαλοθάλαμο (2) | 11301 |
8 | Καβίλια | 601 |
9 | Δακτύλιος κυκλικής διατομής, πίρος στροφαλοθαλάμου (2) | 11273 |
10 | Κιτ εγχυτήρων υψηλής ροής (δεν εμφανίζεται) | 27796-08 |
11 | Κιτ σώματος γκαζιού ETC 58 mm (δεν εμφανίζεται) | 27713-08 |
12 | Ετικέτα συντονισμού μερικών εκπομπών (δεν εμφανίζεται) | Δεν πωλείται χωριστά |
13 | Ετικέτα πληροφοριών προϊόντος (δεν εμφανίζεται) | Δεν πωλείται χωριστά |
Στοιχεία που αναφέρονται στο κείμενο, αλλά δεν περιλαμβάνονται στο κιτ: | ||
A | Κιτ συγκράτησης μονάδας έκκεντρου (περιλαμβάνει βίδα και ροδέλα) | 91800088 |
Τα στοιχεία 3 και 4 διατίθενται στο κιτ Cam (25482-10) Τα στοιχεία 1, 2 και 5 έως 9 περιλαμβάνονται στα κιτ Top End και Cam Gasket (16500385) | ||
Εικόνα 4. Ανταλλακτικά: Κιτ αγώνων Screamin' Eagle Twin Cam 110 (1800 cc) Βαθμίδας V
Πίνακας 4. Ανταλλακτικά: Αγωνιστικό κιτ Screamin' Eagle Twin Cam 110 (1800 cc) Βαθμίδας V
Στοιχείο | Περιγραφή (ποσότητα) | Αριθμός εξαρτήματος |
|---|---|---|
1 | Παρέμβυσμα, κυλινδροκεφαλή (2) | 16801-07B |
2 | Μηχανισμός εξαέρωσης (2) | 17025-03A |
3 | Κιτ ρουλεμάν, βελόνα, αριστερή πλευρά, εκκεντροφόρος άξονας (2) | 24018-10 |
4 | Καρφίτσα, εκτόνωση πίεσης πλάκας έκκεντρου | 601 |
5 | δακτύλιος κυκλικής διατομής, τάπα κυλίνδρου (2) | 11256 |
6 | Δακτύλιος κυκλικής διατομής, στήριγμα rocker (2) | 11270 |
7 | Δακτύλιος κυκλικής διατομής, πίρος στροφαλοθαλάμου (2) | 11273 |
8 | O-ring, άνω κάλυμμα ράβδου ώθησης (4), αντλία λαδιού σε πλάκα έκκεντρου (1) | 11293 |
9 | Δακτύλιος κυκλικής διατομής, πλάκα εκκέντρου προς στροφαλοθάλαμο (2) | 11301 |
10 | Δακτύλιος συγκράτησης | 11461 |
11 | Παρέμβυσμα, βάση καλύμματος rocker (2) | 16719-99B |
12 | Παρέμβυσμα, άνω κάλυμμα rocker (2) | 17386-99A |
13 | Παρέμβυσμα, κάλυμμα ωστηρίου (2) | 18635-99B |
14 | Παρέμβυσμα, κάλυμμα εκκέντρου | 25244-99A |
15 | Στεγανοποιητικό παρέμβυσμα, πολλαπλή εισαγωγή (2) | 26995-86B |
16 | Παρέμβυσμα, θύρα εξάτμισης (2) | 65324-83B |
17 | Δακτύλιος κυκλικής διατομής, κάλυμμα μεσαίου ωστηρίου ράβδου (4) | 11132A |
18 | Δακτύλιος κυκλικής διατομής, κάλυμμα κάτω ωστηρίου ράβδου (4) | 11145A |
Στοιχεία που αναφέρονται στο κείμενο, αλλά δεν περιλαμβάνονται στο κιτ: | ||
A | Στεγανοποίηση βαλβίδας (4) (δεν εμφανίζεται) (δεν απαιτείται) | 18094-02A |
Τα στοιχεία 1, έως 18 περιλαμβάνονται στο 4 στο κιτ Bolt-on Air Cooled Top End και στο Cam Gasket (Αρ. εξαρτήματος 16500385). | ||
