KIT DE CONVERSIE CU ȘURUBURI SCREAMIN' EAGLE PRO TWIN CAM 110 (1800 CC)
J061742025-01-23
GENERAL
Cod kit
92500033
Modele
Pentru informații privind montarea pe anumite modele, consultați catalogul de vânzare cu amănuntul de piese și accesorii sau secțiunea Piese și accesorii de pe www.harley-davidson.com (numai în limba engleză).
Cerințe pentru montare
Poate fi necesară achiziționarea și instalarea separată a unor piese sau accesorii suplimentare pentru instalarea corespunzătoare a acestui kit. Consultați catalogul de retail de piese și accesorii sau secțiunea Piese și accesorii de pe www.harley-davidson.com (numai în limba engleză).
Instalarea corectă a acestui kit necesită, de asemenea, utilizarea Digital Technician™ la un dealer Harley-Davidson sau achiziționarea separată sau utilizarea kitului Screamin' Eagle Street Performance Tuner.
OBSERVAȚIE
Nu utilizați pistoane CVO din stoc cu cilindri de 4“ adăugați, deoarece este posibil să apară interferențe între pistoane și carter.
AVERTISMENTSiguranța motociclistului și a pasagerului depinde de instalarea corectă a acestui kit. Utilizați procedurile corespunzătoare din manualul de service. Dacă nu aveți capacitatea de a efectua procedura sau dacă nu aveți instrumentele corecte, lăsați un dealer Harley-Davidson să efectueze instalarea. Instalarea necorespunzătoare a acestui kit ar putea conduce la deces sau la vătămări grave. (00333b)
OBSERVAȚIE
Această fișă de instrucțiuni se referă la informațiile din manualul de service. Pentru montare, este necesar un manual de service pentru modelul dumneavoastră de motocicletă. Puteți obține unul de la un dealer Harley-Davidson.
Conținut kit
OBSERVAȚIE
Acest kit este destinat exclusiv aplicațiilor de înaltă performanță. Comercializarea și utilizarea acestui kit de performanță pentru motor este legală în California pe vehiculele cu motor cu poluare controlată, dacă este montat pe modelele specificate. cu dealerul local Harley-Davidson pentru cerințele de conformitate din zona dvs.
Acest kit include o etichetă de rodaj cu emisii parțiale și o etichetă cu informații despre produs, ca o cerință a reglementărilor privind emisiile EPA de la CARB (California Air Resource Board - Consiliul pentru resursa aer din California). Găsiți eticheta referitoare la emisia de gaze pe tubul cadrului de sub ghidon. Plasați noua etichetă parțială din acest kit deasupra părții de sus a etichetei referitoare la emisia de gaze de pe tubul cadrului.
DEMONTAREA
Pregătirea pentru service
| 1. | Dezarmați sistemul de securitate. | |
| 2. | Ridicați motocicleta. | |
| 3. | Scoateți șaua. Consultați manualul de service. | |
| 4. | Scoateți siguranța principală. Consultați manualul de service. | |
| AVERTISMENT Când depanați sistemul de combustibil, nu fumați și nu permiteți flacără deschisă sau scântei în apropiere. Benzina este extrem de inflamabilă și explozivă, fapt care ar putea conduce la deces sau la vătămări grave. (00330a) | ||
| 5. | Consultați manualul de service. Demontați rezervorul de combustibil. |
Demontați componentele motorului
- Demontați ansamblul existent de filtrare a aerului. Consultați manualul de service.
- Demontați sistemul de eșapament existent. Consultați manualul de service.
- Dezasamblați capătul superior al motorului și ansamblul plăcii cu came. Consultați manualul de service.
- Demontați arcul existent al diafragmei ambreiajului. Consultați manualul de service.
MONTAREA
Montați componentele motorului și ale ambreiajului
- Consultați Figura 4 . Instalați noi rulmenți interiori cu came incluși în acest kit.
- Consultați Instalarea arcului diafragmei de ambreiaj din kit. Consultați manualul de service.
- Instalați kitul de cablaj de acoperire ACR conform instrucțiunilor din kit.
- Modele Softail: Montați sistemul de eșapament. Consultați manualul de service. Modele Dyna: Pentru tobele de eșapament necesare, consultați Catalogul de vânzare cu amănuntul P&A sau secțiunea Piese și accesorii de pe www.harley-davidson.com (numai în limba engleză).
- Montați ansamblul de filtrare a aerului. Urmați instrucțiunile din kitul de filtru de aer.
OBSERVAȚIE
Calibrați ECM înainte de a conecta conectorii cablajului de acoperire ACR la bobinele ACR din chiulase.
Asamblare finală
| 1. | Montați rezervorul de combustibil. Consultați manualul de service. | |
| 2. | Montați șaua. După montarea șeii, trageți de ea în sus pentru a verifica fermitatea fixării. Consultați manualul de service. | |
| 3. | Montați siguranța principală. Consultați manualul de service. | |
NOTIFICARE Când instalați acest kit, trebuie să recalibrați modulul ECM. Dacă nu recalibrați corespunzător modulul ECM, motorul poate fi grav avariat. (00399b) | ||
| 4. | Descărcați noua calibrare ECM folosind programul Digital Technician ™ la un dealer Harley-Davidson sau folosind kitul Screamin' Eagle Street Performance Tuner. | |
| 5. | Puneți motorul în funcțiune. Repetați procedura de câteva ori pentru a vă asigura că funcționează corect. |
Funcționare
Consultați secțiunea REGULI DE CONDUS ÎN TIMPUL RODAJULUI din manualul proprietarului pentru instrucțiuni despre rodajul motocicletei.
COMPONENTE DE SERVICE
Figura 1. Componente de service: Kit de conversie adăugat Screamin' Eagle Twin Cam 110 (1800 cc)
Tabelul 1. Componente de service: Kit de conversie cu șuruburi Screamin' Eagle Twin Cam 110 (1800 cc)
Articol | Descriere (Cantitate) | Part No. | Articol | Descriere (Cantitate) | Part No. | |
|---|---|---|---|---|---|---|
1 | Ansamblu cilindru (negru) (2) | 16800102 | 8 | Garnitură, port evacuare (2) | 65324-99A | |
2 | Piston (2) | Nu se vinde separat | 9 | Garnitură de etanșare, colector de admisie (2) | 26995-86B | |
3 | Set inel piston (2) | 21951-11 | 10 | Garnitură supapă (4) (nu este prezentată) (nu este necesară) | 18094-02A | |
4 | Bolț de piston (2) | 22100001 | 11 | Chiulasă față (neagră) (include ACR) | 17288-08A | |
5 | Șaibă elastică bolț de piston (4) | 22097-99 | 12 | Chiulasă, spate (neagră) (include ACR) | 17252-07A | |
6 | Garnitură, chiulasă (2) | 16801-07B | 13 | Eliberarea automată a compresiei (ACR) | 28861-07A | |
7 | Inel O, cep cilindru (2) | 11256 | Note: Kitul de piston (2190050) include articolele 2 până la 5. Articolele 6 până la 10 sunt, de asemenea, incluse în kitul de garnituri superioare și de came (16500385). Consultați Catalogul de piese FLHTCUSE5 2010 (99428-14) pentru componentele ansamblului chiulasei (11, 12). | |||
Figura 2. Componente de service: Kit de conversie adăugat Screamin' Eagle Twin Cam 110 (1800 cc)
Tabelul 2. Componente de service: Kit de conversie adăugat Screamin' Eagle Twin Cam 110 (1800 cc)
Articol | Descriere (Cantitate) | Part No. | Articol | Descriere (Cantitate) | Part No. | |
|---|---|---|---|---|---|---|
1 | Garnitură, bază capac de culbutor (2) | 16719-99B | 8 | Bolț de aerisire (4) | 4400 | |
2 | Garnitură, capac superior de culbutor (2) | 17386-99A | 9 | Ansamblu supapă de aerisire (2) | 17025-03A | |
3 | Garnitură, capac tachet (2) | 18635-99B | 10 | Ansamblu deflectoare (2) [include garnituri (2)] | 26500002 | |
4 | Inel O, capac mijlociu tijă de împingere (4) | 11132A | 11 | Arc, diafragmă ambreiaj (2) (nu este afișat) | 37951-98 | |
5 | Inel O, capac inferior tijă de împingere (4) | 11145A | 12 | Kit tachet de mare capacitate | 18572-13 | |
6 | Inel O, capac superior tijă de împingere (4) | 11293 | Note: Articolele 1 până la 10 sunt incluse în kitul de garnituri superioare și de came (16500385). | |||
7 | Inel O, suport braț culbutor (2) | 11270 | ||||

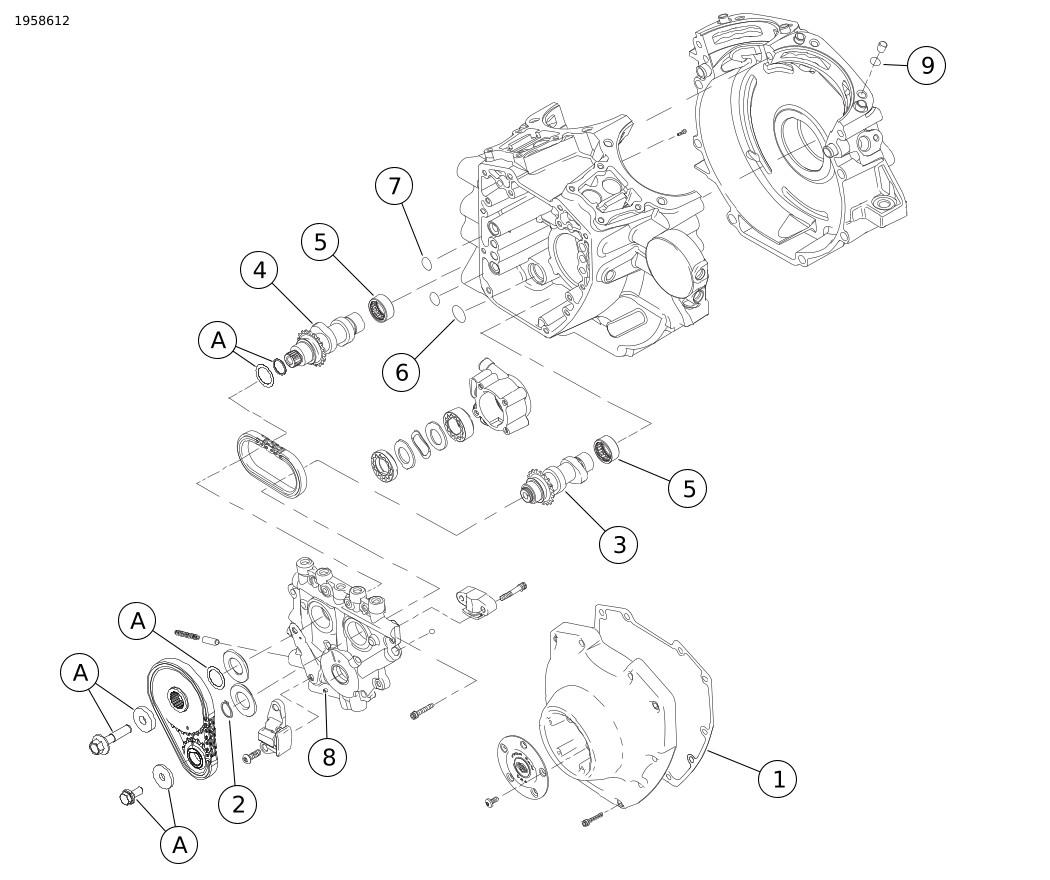

Figura 3. Componente de service: Kit de conversie adăugat Screamin' Eagle Twin Cam 110 (1800 cc)
Tabelul 3. Componente de service: Kit de conversie adăugat Screamin' Eagle Twin Cam 110 (1800 cc)
Articol | Descriere (Cantitate) | Part No. |
|---|---|---|
1 | Garnitură pentru capacul camelor | 25244-99A |
2 | Inelul de fixare | 11461 |
3 | Arbore cu came, față | Nu se vinde separat |
4 | Arbore cu came, spate | Nu se vinde separat |
5 | Kit de rulment, ac, partea stângă (2) | 24018-10 |
6 | Inel de etanșare între pompa de ulei și carter | 11293 |
7 | Inel de etanșare între placa de sprijin a camelor și carter (2) | 11301 |
8 | Rolă de fixare | 601 |
9 | Inel O, diblu pentru carter (2) | 11273 |
Articolele sunt menționate în text, dar nu sunt incluse în kit: | ||
A | Kit de retenție a unității cu came (include șurub și șaibă) | 91800088 |
Articolele 3 și 4 sunt disponibile în Kitul de came (25485-07) Articolele 1, 3 și 5 până la 9 sunt incluse câte 4 în kitul de garnituri came și capac superior de la Kitul cu șuruburi pentru Twin Cam răcit cu aer (16500385) | ||
Figura 4. Componente de service: Kit de conversie adăugat Screamin' Eagle Twin Cam 110 (1800 cc)
Tabelul 4. Componente de service: Kit de conversie adăugat Screamin' Eagle Twin Cam 110 (1800 cc)
Articol | Descriere (Cantitate) | Part No. |
|---|---|---|
1 | Garnitură, chiulasă (2) | 16500168 |
2 | Ansamblu supapă de aerisire (2) | 17025-03A |
3 | Kit de rulment, ac, partea stângă arbore cu came (2) | 24018-10 |
4 | rola PIN, cam placa de reducere a presiunii | 601 |
5 | Inel O, cep cilindru (2) | 11256 |
6 | Inel O, suport braț culbutor (2) | 11270 |
7 | Inel O, diblu pentru carter (2) | 11273 |
8 | O-inel, capacul superior al tijei de împingere (4), pompa de ulei la placa cu came (1) | 11293 |
9 | Inel de etanșare între placa de sprijin a camelor și carter (2) | 11301 |
10 | Inelul de fixare | 11461 |
11 | Garnitură, bază capac de culbutor | 16719-99B |
12 | Garnitură, capac superior de culbutor (2) | 17386-99A |
13 | Garnitură, capac tachet (2) | 18635-99B |
14 | Garnitură pentru capacul camelor | 25244-99A |
15 | Garnitură de etanșare, colector de admisie (2) | 26995-86B |
16 | Garnitură, port evacuare (2) | 65324-83B |
17 | Inel O, capac mijlociu tijă de împingere (4) | 11132A |
18 | Inel O, capac inferior tijă de împingere (4) | 11145A |
Articolele sunt menționate în text, dar nu sunt incluse în kit: | ||
A | Garnitură de etanșare ventil (4) (nu este prezentată) | 18094-02A |
Articolele 1 până la 18 sunt incluse în 4 în kitul de garnituri came și capac superior adăugat răcit cu aer (piesa nr. 16500384). 16500385). | ||
