SCREAMIN' EAGLE PRO TWIN CAM 110 (1800 CC) ZESTAW do konwersji Bolt-on
J061722025-01-23
INFORMACJE OGÓLNE
Numer zestawu
92500031
Modele
Informacje o zgodnych modelach można znaleźć w katalogu części i akcesoriów na rynek detaliczny oraz w sekcji „Części i akcesoria” witryny internetowej www.harley-davidson.com (tylko w języku angielskim).
Wymagania dotyczące montażu
Do prawidłowej instalacji tego zestawu niezbędny może okazać się oddzielny zakup i instalacja dodatkowych części lub akcesoriów. Zobacz katalog detaliczny części i akcesoriów (P&A) lub sekcję części i akcesoriów na stronie www.harley-davidson.com (tylko w języku angielskim).
Do prawidłowego montażu tego zestawu potrzebne jest użycie Digital Technician™ u dealera Harley-Davidson lub dokonanie osobnego zakupu zestawu tuningowego Screamin' Eagle Street Performance.
UWAGA
Nie używaj standardowych tłoków CVO z 4-calowymi cylindrami Bolt-on, ponieważ doszłoby wtedy do kolizji między tłokami a skrzynią korbową.
OSTRZEŻENIE
Od prawidłowego zamontowania części z tego zestawu zależy bezpieczeństwo kierującego i pasażera. Wykonaj odpowiednie procedury z instrukcji serwisowej. Osoby niebędące w stanie przeprowadzić tej procedury lub niedysponujące odpowiednimi narzędziami powinny zlecić wykonanie montażu dealerowi firmy Harley-Davidson. Niewłaściwy montaż części z tego zestawu może być przyczyną śmierci lub poważnych obrażeń ciała. (00333b)
UWAGA
Ta karta instrukcji dotyczy informacji pochodzących z instrukcji serwisowej. Do tej instalacji wymagana jest instrukcja serwisowa dla Twojego modelu motocykla. Można ją również uzyskać u dealera firmy Harley-Davidson.
Zawartość zestawu
UWAGA
Instalacja tego zestawu przez autoryzowanego dealera Harley-Davidson nie będzie miała wpływu na ograniczoną gwarancję pojazdu.
Zestaw jest przeznaczony wyłącznie do zastosowań o charakterze sportowym. Ten zestaw związany z wydajnością silnika można legalnie sprzedawać lub używać w wybranych krajach lub regionach w pojazdach silnikowych objętych kontrolą zanieczyszczeń. Wymogi w zakresie zgodności z obowiązującymi lokalnie przepisami prawa sprawdź u lokalnego dealera firmy Harley-Davidson.
Częściowa etykieta z danymi o emisjach zawarta w tym zestawie jest wymagana na mocy przepisów dotyczących emisji w odniesieniu do modeli wymienionych w oświadczeniu o wyposażeniu we wszystkich 50 stanach. Umieść etykietę dot. emisji spalin na ramie motocykla poniżej kierownicy. Przyklej częściową etykietę z tego zestawu na górnej części etykiety na pojeździe.
DEMONTAŻ
Przygotuj się do usługi
1. Dezaktywuj układ alarmowy.
2. Podnieś motocykl.
3. Zdejmij siodło. Zob. instrukcja serwisowa.
4. Wyjmij bezpiecznik główny. Zob. instrukcja serwisowa.
OSTRZEŻENIE
Podczas serwisowania układu paliwowego nie wolno palić tytoniu ani dopuścić do obecności otwartego ognia lub iskrzenia. Benzyna jest niezwykle łatwopalna i wybuchowa, a te właściwości mogą być przyczyną śmierci lub poważnych obrażeń. (00330a)
5. Patrz Instrukcja serwisowa. Zdemontuj zbiornik paliwa.
Usuń elementy silnika
  1. Wymontuj zestaw filtra powietrza. Zob. instrukcja serwisowa.
  2. Wymontuj układ wydechowy. Zob. instrukcja serwisowa.
  3. Zdemontuj górną część silnika i zespół płytki krzywki. Zob. instrukcja serwisowa.
  4. Usuń istniejącą sprężynę sprzęgła. Zob. instrukcja serwisowa.
MONTAŻ
Zainstaluj komponenty silnika i sprzęgła
  1. Zobacz Rysunek 3 . Zamontuj nowe wewnętrzne łożyska wałka rozrządu znajdujące się w zestawie.
  2. Zobacz kroki od Rysunek 1 do Rysunek 4 . Zamontuj krzywki do płytki krzywki i górnej części silnika, używając części z zestawu. Zob. instrukcja serwisowa.
  3. Zamontuj sprężynę membrany sprzęgła z zestawu. Zob. instrukcja serwisowa.
  4. Modele amerykańskie: Zainstaluj układ wydechowy. Zob. instrukcja serwisowa. Modele spoza USA: Informacje na temat wymaganej rury przedniej i tłumika można znaleźć w katalogu detalicznym części i akcesoriów lub w sekcji Części i akcesoria na stronie www.harley-davidson.com (tylko w języku angielskim).
  5. Modele amerykańskie: Zainstaluj zestaw filtra powietrza. Postępuj zgodnie z instrukcjami w zestawie filtra powietrza. Modele spoza USA: Informacje na temat wymaganego wkładu filtra powietrza i płytki oporowej można znaleźć w katalogu detalicznym cześci i akcesoriów lub w sekcji Części i akcesoria na stronie www.harley-davidson.com (tylko w języku angielskim).
Montaż końcowy
  1. Zamontuj zbiornik paliwa. Zob. instrukcja serwisowa.
  2. Zamontuj siodło. Po zamontowaniu siodła pociągnij za nie, aby upewnić się, że jest odpowiednio zamocowane. Zob. instrukcja serwisowa.
  3. Załóż bezpiecznik główny. Zob. instrukcja serwisowa.
Zainstaluj wiązkę przewodów nakładki ACR (w przypadku odpowiednich modeli)
UWAGA
Przed podłączeniem złączy wiązki przewodów nakładki ACR do elektrozaworów ACR w głowicach cylindrów skalibruj ECM.
6. Zapoznaj się z kartą instrukcją ACR, aby zainstalować zestaw wiązki przewodów nakładki ACR.
POWIADOMIENIE
W przypadku zamontowania tego zestawu należy przeprowadzić ponowną kalibrację modułu ECM. Nieskalibrowanie modułu ECM może spowodować poważne uszkodzenia silnika. (00399b)
7. Pobierz nową kalibrację ECM za pomocą narzędzia Digital Technician u dealera Harley-Davidson lub korzystając z zestawu tunera Screamin' Eagle Street Performance.
8. Uruchom silnik. Powtórz kilka razy, aby sprawdzić prawidłowe działanie.
Obsługa
W celu dotarcia motocykla, zapoznaj się z ZASADAMI DOCIERANIA POJAZDU.
ELEMENTY ZESTAWU SERWISOWEGO

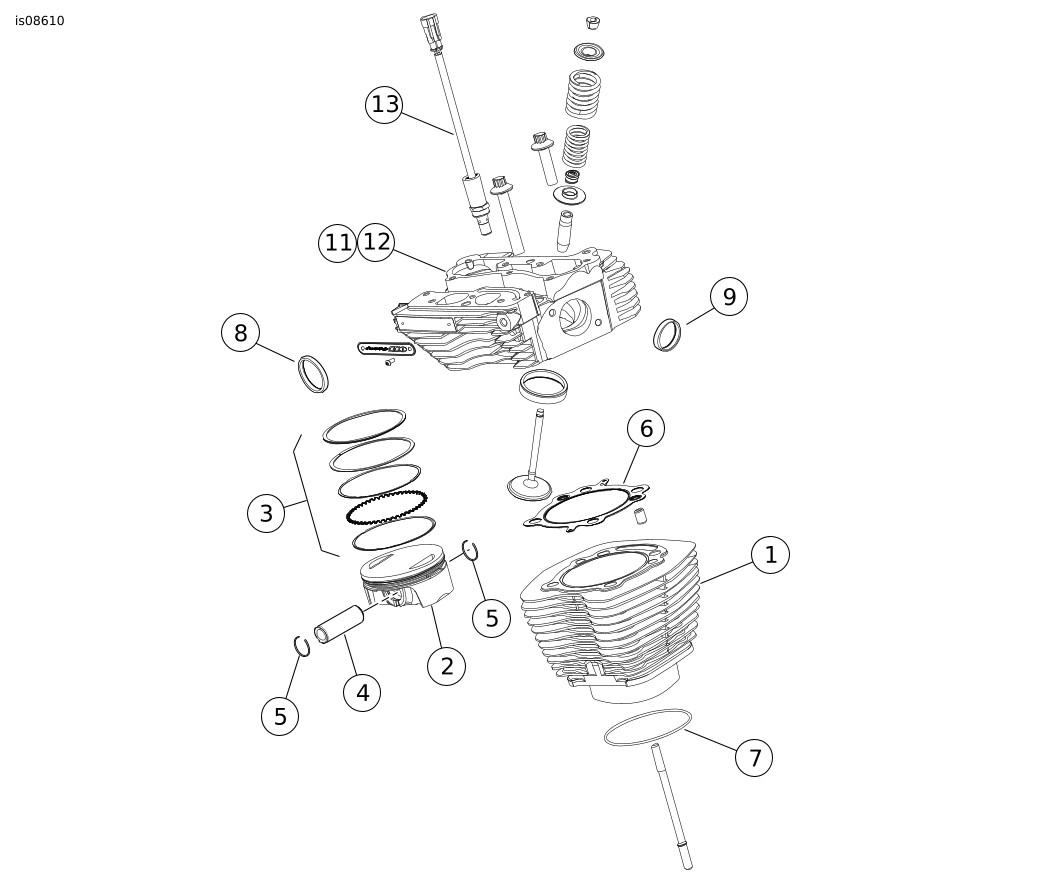

Rysunek 1. Elementy zestawu serwisowego: Screamin' Eagle Twin Cam 110 (1800 cc) Zestaw do konwersji Zestaw do konwersji
Tabela 1. Elementy zestawu serwisowego: Zestaw do konwersji Screamin' Eagle Twin Cam 110 (1800 CC)
Pozycja
Opis (liczba)
Numer części
Pozycja
Opis (liczba)
Numer części
1
Zespół cylindrów (czarny) (2)
16800102
8
Uszczelka, port wydechowy (2)
65324-99A
2
Tłok (2)
Nie jest sprzedawany oddzielnie
9
Uszczelka, kolektor dolotowy (2)
26995-86B
3
Zestaw pierścieni tłokowych (2)
21951-11
10
Uszczelka zaworu (4) (nie pokazano)(nie jest wymagana)
18094-02A
4
Kołek tłoka (2)
22100001
11
Głowica cylindrów, przód (czarna) (w tym ACR)
17288-08A
5
Blokada sworznia tłoka (4)
22097-99
12
Głowica cylindrów, tył (czarna) (w tym ACR)
17252-07A
6
Uszczelka, głowica cylindra (2)
16801-07B
13
Zawór automatycznego zwolnienia sprężania (ACR)
28861-07A
7
Trzpień cylindra o-ring (2)
11256
Uwagi: Zestaw tłoków (2100050) zawiera od 2 do 5.
Elementy od 6 do 10 są również zawarte w zestawie uszczelek głowicy i pokrywy wałka rozrządu (16500385). Informacje na temat elementów zespołu głowicy cylindrów (11, 12) można znaleźć w katalogu części FLHTCUSE5 2010 (99428-10).
Rysunek 2. Elementy zestawu serwisowego: Zestaw do wymiany części Screamin' Eagle Twin Cam 110 (1800 cc)
Tabela 2. Elementy zestawu serwisowego: Zestaw do konwersji Screamin' Eagle Twin Cam 110 bolt-on (1800 CC)
Pozycja
Opis (liczba)
Numer części
Pozycja
Opis (liczba)
Numer części
1
Uszczelka, podstawa pokrywy wahacza (2)
16719-99B
8
Śruba odpowietrzająca (4)
4400
2
Uszczelka, górna pokrywa wahacza (2)
17386-99A
9
Zestaw do odpowietrzania (2)
17025-03A
3
Uszczelka, osłona popychacza (2)
18635-99B
10
Zestaw deflektora (2) [obejmuje uszczelki (2)]
26500002
4
Środkowa osłona popychacza, o-ring (4)
11132A
11
Sprężyna, sprzęgła (2) (nie pokazano)
37951-98
5
Dolna osłona popychacza, o-ring (4)
11145A
12
Zestaw popychaczy o dużej wydajności
18572-13
6
Górna osłona popychacza, o-ring (4)
11293
Uwagi: Elementy od 1 do 10 znajdują się w zestawie uszczelek górnej części (16500385).
7
Wspornik wahacza, o-ring (2)
11270
Rysunek 3. Elementy zestawu serwisowego: Zestaw do wymiany części Screamin' Eagle Twin Cam 110 (1800 cc)
Tabela 3. Elementy zestawu serwisowego: Screamin' Eagle Twin Cam 110 (1800 CC) Zestaw do konwersji bolt-on
Pozycja
Opis (liczba)
Numer części
1
Uszczelka, osłona krzywki
25244-99A
2
Pierścień zabezpieczający
11461
3
Wałek rozrządu, przedni
Nie jest sprzedawany oddzielnie
4
Wałek rozrządu, tylny
Nie jest sprzedawany oddzielnie
5
Zestaw łożysk, igłowy, lewa strona (2)
24018-10
6
Pierścień O-ring, pompa oleju do płyty krzywki
11293
7
Pierścień O-ring, płyta krzywki do skrzyni korbowej (2)
11301
8
Kołek
601
9
Kołek skrzyni korbowej o-ring (2)
11273
Elementy wspomniane w tekście, ale niewchodzące w skład zestawu:
A
Zestaw do mocowania napędu rozrządu (zawiera śrubę i podkładkę)
91800088
Pozycje 3 i 4 są znajdują się w zestawie wałka rozrządu (25638-07)
Pozycje 1, 3 i od 5 do 9 są w zestawie uszczelek głowicy i wałka rozrządu (16500385)

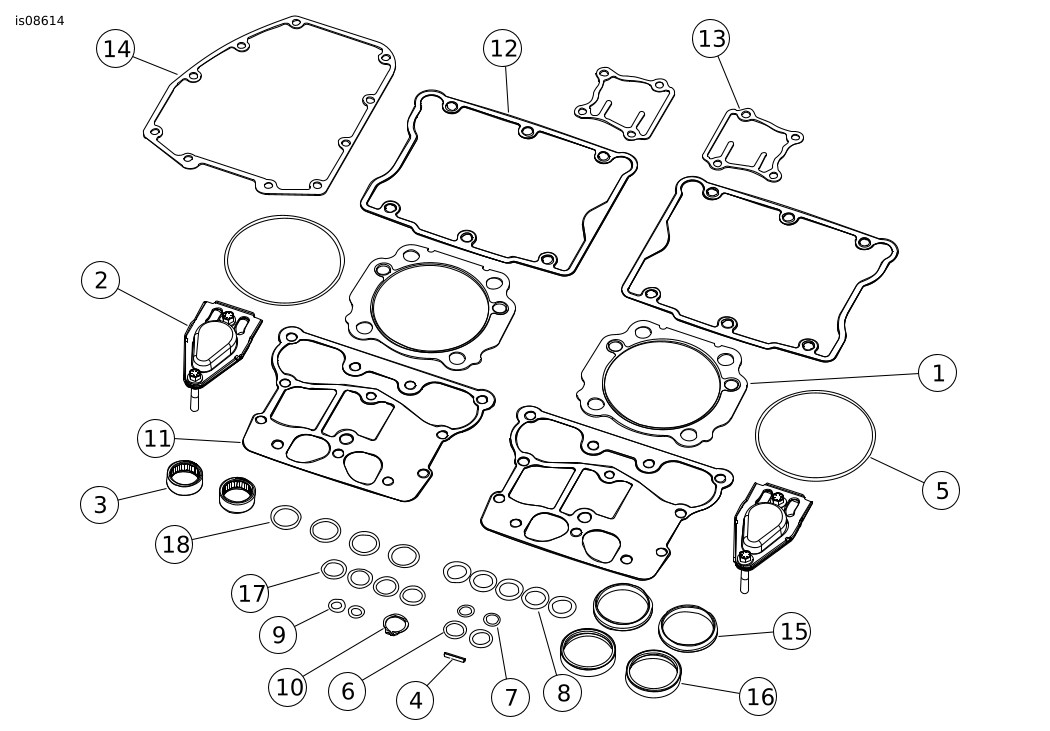

Rysunek 4. Elementy zestawu serwisowego: Zestaw do wymiany części Screamin' Eagle Twin Cam 110 (1800 cc)
Tabela 4. Elementy zestawu serwisowego: Screamin' Eagle Twin Cam 110 (1800 CC) Zestaw do konwersji bolt-on
Pozycja
Opis (liczba)
Numer części
1
Uszczelka, głowica cylindra (2)
16801-07B
2
Zestaw do odpowietrzania (2)
17025-03A
3
Zestaw łożysk igłowych, lewa strona, wałek rozrządu (2)
24018-10
4
sworzeń rolkowy, odciążenie płytki krzywki
601
5
Trzpień cylindra o-ring (2)
11256
6
Wspornik wahacza, o-ring (2)
11270
7
Kołek skrzyni korbowej o-ring (2)
11273
8
O-ring, górna pokrywa popychacza (4), pompa oleju do płytki krzywki (1)
11293
9
Pierścień O-ring, płyta krzywki do skrzyni korbowej (2)
11301
10
Pierścień zabezpieczający
11461
11
Uszczelka, podstawa pokrywy wahacza (2)
16719-99B
12
Uszczelka, górna pokrywa wahacza (2)
17386-99A
13
Uszczelka, osłona popychacza (2)
18635-99B
14
Uszczelka, osłona krzywki
25244-99A
15
Uszczelka, kolektor dolotowy (2)
26995-86B
16
Uszczelka, port wydechowy (2)
65324-83B
17
Środkowa osłona popychacza, o-ring (4)
11132A
18
Dolna osłona popychacza, o-ring (4)
11145A
Elementy wspomniane w tekście, ale niewchodzące w skład zestawu:
A
Uszczelka zaworu (4) (nie pokazano) (nie jest wymagana)
18094-02A
Pozycje od 1 do 18 są zawarte w 4 w zestawie uszczelek górnych i krzywek Bolt-on Air Colled i Cam Gasket.
