"SCREAMIN' EAGLE PRO" TC 120 (1962 CC) KONVERTAVIMO KOMPLEKTAS

J054622025-01-23

BENDROJI INFORMACIJA

Komplekto numeris

92500008

Modeliai

Informaciją apie tai, kuriems modeliams tai tinka, žr. dalių ir priedų (P&A) mažmeninės prekybos kataloge arba interneto svetainės www.harley-davidson.com skyriuje apie dalis ir priedus (tik anglų k.).

Reikalingos papildomos dalys

PRANEŠIMAS

Montuojant šį rinkinį reikia keisti įpurškimo procesą arba iš naujo kalibruoti, kad veiktų tinkamai. To nepadarius degalų mišinys gali būti per liesas ir dėl to gali sugesti variklis. (00623b)

Šio komplekto montavimo darbams reikia atskirai įsigyti "LOCTITE^®" 246 vidutinio stiprumo / aukštos temperatūros sriegių klijus ir sandariklį.
Šio komplekto cilindrų galvutės apdirbtos naudojimui su simetriniais įtraukimo flanšais (originali įranga nuo 2006). 1999-2005 modeliams reikalingi 2 atskirai įsigyjami simetriniai įtraukimo sandarinimo flanšai (dalies nr. 26993-06).
Būtina sumontuoti kompresijos išleidiklius. Žr. "Screamin' Eagle Pro" katalogą arba susisiekite su "Harley-Davidson" prekybos atstovu.
Rekomenduojama atskirai įsigyti "Screamin' Eagle" karterius. Peržiūrėkite "Screamin' Eagle Pro" katalogą arba susisiekite su "Harley-Davidson" prekybos atstovu.
Kiekvienai galvutei reikia vienos 12 mm uždegimo žvakės. Rekomenduojame "Screamin' Eagle Performance" uždegimo žvakes. Žr. "Screamin' Eagle Pro" katalogą.
Jei naudojate gamyklinę velenėlių plokštelę, rekomenduojama atskirai įsigyti paskirstymo velenų tarpiklių komplektą (Dalies Nr. 25938-00). Šiame rinkinyje yra penki skirtingi tarpikliai, kurie išlygina krumpliaratį.
Atskirai įsigyjamas sankabos komplektas, palaikantis 140 pėdų-svarų sukimą.
Jei naudojate gamyklinius karterius, norint sumontuoti šį didelio našumo variklio konvertavimo komplektą, rekomenduojama atskirai įsigyti karterio gręžimo įrankių komplektą (Dalies Nr. 94419-06).
Rekomenduojama atskirai įsigyti SE išmetimo tarpiklių komplektą (Dalies Nr. 17048-98).

PASTABA

Karterio gręžimo įrankių komplekte (Dalies Nr. 94419-06) yra modifikuotas viršutinis centrinis varžtas (Dalis Nr. 1093), skirtas komplekto montavimo metu patikrinti, ar karterio gręžimo įrankis nepažeistas. Pageidaujantys naudoti savo gręžimo armatūrą gali šį varžtą įsigyti atskirai iš "Harley-Davidson" prekybos atstovo.

Norint tinkamai sumontuoti šį rinkinį, reikalingi specialūs įrankiai, apie kuriuos galima sužinoti atitinkamose techninės priežiūros vadovo skiltyse.

ĮSPĖJIMAS

Vairuotojo ir keleivio saugumas priklauso nuo tinkamo šio rinkinio sumontavimo. Vadovaukitės atitinkamomis techninės priežiūros vadovo procedūromis. Jei patys procedūros atlikti negalite arba neturite tinkamų įrankių, tegu sumontuoja „Harley-Davidson“ pardavėjas. Netinkamai sumontavus šį rinkinį, galima sunkiai arba mirtinai susižaloti. (00333b)

PASTABA

Šiame instrukcijų lape yra pateikta nuorodų į informaciją iš techninės priežiūros vadovo. Norint montuoti jūsų modelio motocikle reikalingas techninės priežiūros vadovas, kurį galima įsigyti iš „Harley-Davidson“ atstovo.

Rinkinio turinys

Žr. Pav 1 – Pav 3 ir Lent 1 – Lent 3 .

PASTABA

Šis konvertavimo komplektas skirtas tik didelės galios ir lenktyninėms transporto priemonėms. Jo negalima parduoti ir naudoti variklinėms transporto priemonėms, važinėjančioms keliais, kuriuose kontroliuojama tarša. Dėl šio komplekto naudojimo gali būti apribota arba panaikinta transporto priemonės ribotoji garantija. Našumą didinančios dalys, susijusios su varikliu, yra skirtos tik patyrusiems motociklininkams.

IŠĖMIMAS

Paruošimas techninės priežiūros darbams

1.	Motociklą užvežkite ant tinkamo keltuvo. PASTABA Jei transporto priemonėje yra apsaugos sistema „Harley-Davidson Smart Security System“, vadovaudamiesi savininko vadovu šią sistemą deaktyvinkite.
2.	Nuimkite sėdynę. Žr. techninės priežiūros vadovą.
	ĮSPĖJIMAS Kad transporto priemonė nebūtų netyčia užvesta (dėl to galima sunkiai arba mirtinai susižaloti), reikia išimti pagrindinį saugiklį. (00251b) ĮSPĖJIMAS Kad transporto priemonė nebūtų netyčia užvesta (dėl to galima sunkiai arba mirtinai susižaloti), prieš atlikdami tolesnius veiksmus atjunkite neigiamą (–) akumuliatoriaus kabelį. (00048a)
3.	Nuimkite pagrindinį saugiklį arba atjunkite akumuliatoriaus laidus, pradėdami nuo neigiamo. Žr. techninės priežiūros vadovą.
	ĮSPĖJIMAS Atlikdami degalų sistemos techninę priežiūrą, nerūkykite ir nesukelkite atvirų liepsnų ar kibirkščių. Benzinas yra ypač degus ir labai sprogus, dėl to galima sunkiai arba mirtinai susižaloti. (00330a)
4.	Vadovaudamiesi techninės priežiūros vadovo instrukcijomis nuimkite degalų baką.

Variklio komponentų nuėmimas

Nuimkite esamą oro filtro bloką. Žr. techninės priežiūros vadovą.
Nuimkite esamą išmetimo sistemą. Žr. techninės priežiūros vadovą.
Variklį nuimkite nuo važiuoklės. Žr. techninės priežiūros vadovą.
Išardykite variklio viršutinį ir apatinį galus. Žr. techninės priežiūros vadovą.
Nuimkite esamą sankabos diafragmos spyruoklę. Žr. techninės priežiūros vadovą.

MAŠININIS KARTERIS - TIK GAMYKLINIS KARTERIS

PRANEŠIMAS

Šiame instrukcijų lape nurodytas procedūras turi atlikti tiksliojo matavimo metodus išmanantis asmuo. Nesilaikant šiame instrukcijų lape nurodytų leidžiamųjų nuokrypių gali būti apgadintas variklis. (00511b)

Karterio gręžimo paruošimas

PASTABA

Paskutinio variklio surinkimo metu "Harley-Davidson" rekomenduoja pakeisti originalios įrangos cilindrų smeiges į "Screamin' Eagle High Tensile" smeiges (Dalies Nr. 16505-01).

Nuimkite cilindrų smeiges nuo variklio karterio.
Uždenkite visus guolius ir alyvos angas, kad nepatektų šiukšlės ir teršalai.
Patikrinkite ir išvalykite variklio korpuso jungimosi paviršius.
Žr. instrukcijų lapą, pridedamą su didesnės galvutės (4.060 colių) cilindro komplektu, skirtu montuojamo karterio gręžimui ir modifikavimui.

PASTABA

Kad būtų išvengta karterio gręžimo įrankio pažeidimo, svarbu pakeisti viršutinį centrinį varžtą modifikuotu viršutiniu centriniu varžtu (Dalies Nr. 1093). Šis varžtas yra įtrauktas į karterio gręžimo įrankių komplektą (Dalies Nr. 94419-06), ir gali būti atskirai įsigyjamas iš "Harley-Davidson" prekybos atstovo.

MONTAVIMAS

Surinkite ir sumontuokite variklį

PASTABA

Jei naudojate "Screamin' Eagle" karterius, pereikite prie 3 žingsnio.

1.	Žr. Pav 3 . Pakeiskite paskirstymo veleno adatinius guolius (6), kairįjį pagrindinį guolį (18) ir fiksavimo žiedą (11) dalimis iš komplekto. Žr. variklio skiltį techninės priežiūros vadove.
2.	Sumontuokite nuleistus stūmoklių aušinimo purkštukus, įtrauktus į komplektą. Žr. techninės priežiūros vadovą.
3.	Sumontuokite komplekto smagračio sąranką (22). Vadovaukitės instrukcijų lapu ir techninės priežiūros vadovu.
4.	Žr. Pav 1 – Pav 3 . Dalimis iš komplekto surinkite variklio viršutinį ir apatinį galus. Žr. paskirstymo velenų ir stūmoklių instrukcijų lapą ir vadovaukitės techninės priežiūros vadovu.
5.	Vadovaudamiesi techninės priežiūros vadove pateiktomis instrukcijomis sumontuokite variklį į važiuoklę.
6.	Sumontuokite indukcinę sistemą su tinkamais įsiurbimo flanšais.
7.	Žr. Pav 5 . Nuo priekinio cilindro galvutės nuimkite "CNC ported" medalioną.
8.	Ant varžtų užtepkite sriegi klijų ir sandariklio ir sumontuokite "Screamin' Eagle" 120R medalioną (17). Priveržkite. Sūkio momentas: 1,1–1,4 N·m (10–12 in-lbs) Sraigtai LOCTITE 246 HIGH TEMPERATURE MEDIUM STRENGTH BLUE THREADLOCKER (aukštos temperatūros vidutinio stiprio sriegių fiksavimo klijai, mėlynos spalvos) (Loctite 246)
9.	Sumontuokite sankabos komplektą. Reikalingas atskirai įsigyjamas sankabos komplektas, palaikantis 140 pėdų-svarų sukimą.
10.	Sumontuokite išmetimo sistemą.
11.	Sumontuokite atskirai įsigytą oro valytuvo sąranką. Vadovaukitės techninės priežiūros vadovu arba instrukcijų lapu iš komplekto.

Galutinis surinkimas

1.	Sumontuokite degalų baką. Žr. techninės priežiūros vadovą.
2.	Sumontuokite pagrindinį saugiklį arba prijunkite akumuliatoriaus laidus, pradedant nuo neigiamo. Žr. techninės priežiūros vadovą.
	ĮSPĖJIMAS Uždėję sėdynę, patraukite ją į viršų, kad įsitikintumėte, jog ji gerai pritvirtinta. Važiuojant blogai pritvirtinta sėdynė gali pasislinkti, todėl galite nesuvaldyti transporto priemonės ir sunkiai arba mirtinai susižaloti. (00070b)
3.	Vadovaudamiesi techninės priežiūros vadovo instrukcijomis, sumontuokite sėdynę.
	PRANEŠIMAS Montuojant šį rinkinį reikia iš naujo sukalibruoti ECM. Tinkamai iš naujo nesukalibravus ECM, galima rimtai sugadinti variklį. (00399b)
4.	EFI modeliams: Perkalibravimą galima atlikti naudojant EFI "Race Tuner". Žr. „Screamin‘ Eagle“ katalogą arba susisiekite su „Harley-Davidson“ prekybos atstovu. Modeliams su karbiuratoriais: Reikės pakartotinio išpurškimo ir perjungimo.
5.	Užveskite variklį. Pakartokite kelis kartus, kad įsitikintumėte, jog viskas veikia tinkamai.

Naudojimas

Nurodymus dėl motociklo įvažinėjimo žr. savininko vadovo skyriuje ĮVAŽINĖJIMO LAIKOTARPIO TAISYKLĖS.

DALYS, REIKALINGOS UŽDUOČIAI ATLIKTI

Pav 1. Dalys, reikalingos užduočiai atlikti "Screamin' Eagle Pro" TC 120 (1962 cc) konvertavimo komplektas

Lent 1. Prižiūrimų dalių lentelė: "Screamin' Eagle Pro" TC 120 kubinių colių (1962 cc) konvertavimo komplektas

Elementas	Aprašymas (kiekis)	Dalies numeris
1	4.060 cilindrų komplektas, juodas (2) (naudojamas komplekte 16550-04C)	16562-04B (priekis) 16563-04B (galas)
2	Stūmoklis (2)	Atskirai neparduodama
3	Stūmoklio žiedų komplektas (2)	22526-10
4	Stūmoklio pirštas (2)	22310-10
5	Stūmoklio piršto fiksavimo žiedas (4)	22097-99
6	Cilindro galvutės tarpinė (2)	16104-04
7	Cilindro pagrindo tarpinė (2)	16736-04
8	Cilindro galvutės sąranka, priekis, juodas	16917-08
9	Cilindro galvutės sąranka, galas, juodas	16921-08
10	Automatinio kompresijos išleidiklio (ACR) kištukas	16648-08
Pastabos: Į cilindrų komplektą (16550-04C) įtraukti 1, 6 ir 7 elementai. Į stūmoklio komplektą (22574-10) įtraukti nuo 2 iki 5 elementai. Į variklio kapitalinio remonto tarpiklių komplektą (17053-99C) taip pat įtrauktas 5 elementas. Dėl cilindrų galvučių (8, 9) sąrankos komponentų žr. cilindrų galvučių informacijos skiltį.

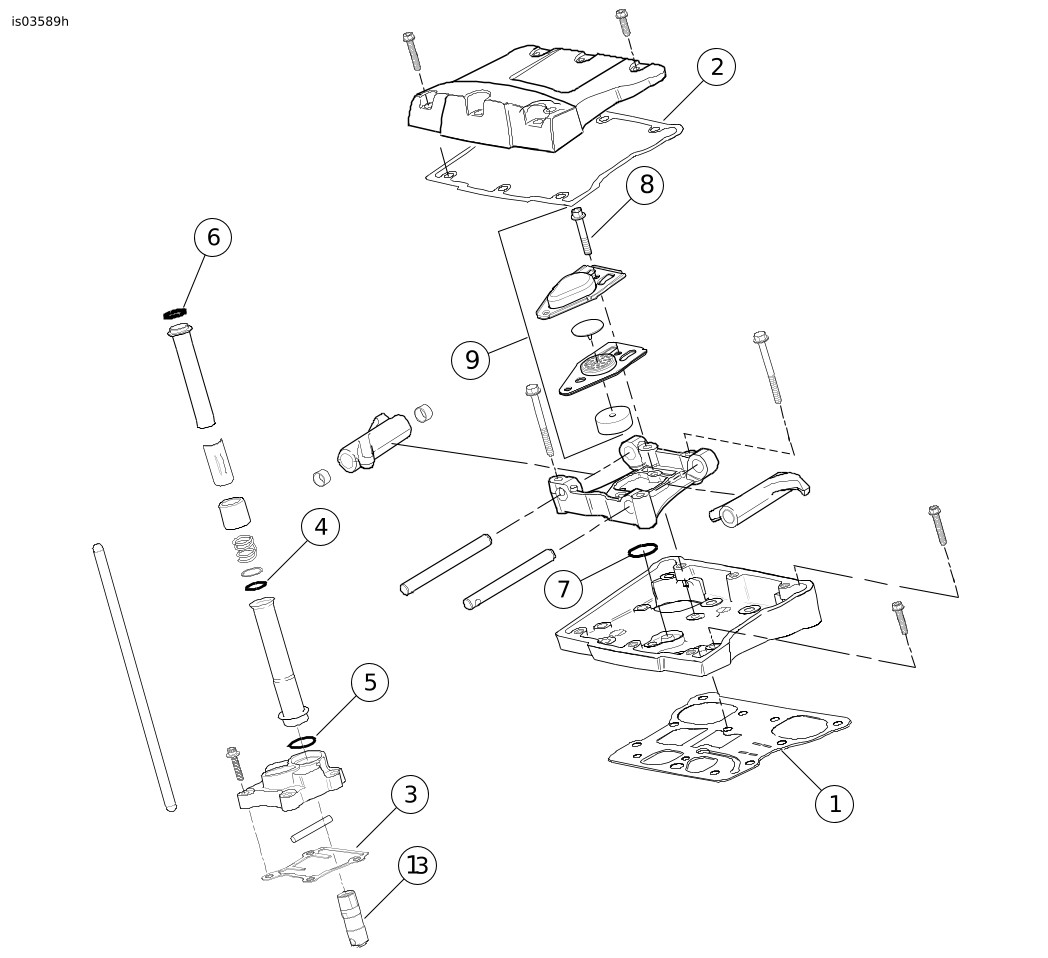

Pav 2. Dalys, reikalingos užduočiai atlikti "Screamin' Eagle" "Twin Cam" 120 (1962cc) konvertavimo komplektas

Lent 2. Dalys, reikalingos užduočiai atlikti "Screamin' Eagle Pro" TC 120 kubinių colių (1962 cc) konvertavimo komplektas

Elementas	Aprašymas (kiekis)	Dalies numeris	Elementas	Aprašymas (kiekis)	Dalies numeris
1	Tarpinė – svirčių dangtelio pagrindas (2)	16719-99A	9	Alsuoklio blokas	17025-03A
2	Tarpinė – svirčių dangtelio viršus (2)	17386-99A	10	Skydelio sąranka	26500002
3	Tarpinė – kėliklio dangtelis (2)	18635-99B	11	Tobulai telpančių stūmiklių komplektas, (+0,030 colio)	18401-03
4	Žiedinis tarpiklis – viršutinis strypų dangtelis (4)	11132A
5	Žiedinis tarpiklis – apatinis strypų dangtelis (4)	11145A	Pastabos: Į variklio kapitalinio remonto tarpiklių komplektą (17053-99C) įtraukti nuo 1 iki 10 elementai. Į kolektoriaus komplektą (29667-07) įtrauktas 11 elementas.
6	Žiedinis tarpiklis – viršutinis strypų dangtelis (4)	11293
7	Žiedinis tarpiklis – svirčių atrama (2)	11270
8	Alsuoklio varžtas	4400

Pav 3. Dalys, reikalingos užduočiai atlikti "Screamin' Eagle Pro" TC 120 (1962 cc) konvertavimo komplektas

Lent 3. Dalys, reikalingos užduočiai atlikti "Screamin' Eagle Pro" TC 120 (1962 cc) konvertavimo komplektas

Elementas	Aprašymas (kiekis)	Dalies numeris
1	Tarpiklis, kumštelio dangtelis	25244-99A
2	Paskirstymo veleno laikymo komplektas su/6294, varžtais ir poveržle	91800088
3	Tvirtinimo žiedas	11461
4	Paskirstymo velenas, priekinis, SE-266E	Atskirai neparduodama
5	Paskirstymo velenas, galinis, SE-266E	Atskirai neparduodama
6	Guolių komplektas, adatiniai (komplekte yra 2)	24017-10
7	Sandarinamasis žiedas tarp alyvos siurblio ir paskirstymo velenėlių plokštelės	11293
8	Sandarinamasis žiedas tarp paskirstymo velenėlių plokštelės ir karterio (2)	11301
9	O formos tarpinė, karterio kaištelis (2)	26432-76A
10	O formos tarpinė, stūmoklio aušinimas (2)	10930
11	Fiksavimo žiedas, vidinis	35114-02
12	Žiedinis tarpiklis – karterio kaištelis (2)	11273
13	Sandariklis, pagrindinio guolio alyva	12068
14	Varžtas, karterio viršutinis centrinis, ilgas	1105
15	Poveržlė, sandarinamoji	1086A
16	Stūmoklio aušinimo purkštukas (2)	22315-06A
17	120R paskirstymo veleno dangtelio medalionas	25495-10
18	Guolis, pagrindinis	24605-07
19	Atraminė poveržlė	8972
20	O formos tarpinė, CPS (nerodomas)	11289A
21	Varžtas, modifikuotas, karterio gręžimui (nerodomas) (įsigyjama atskirai)	1093
22	4.625 eigos smagračio sąranka (nerodoma)	24100007
Pastabos: Į variklio kapitalinio remonto tarpiklių komplektą (17053-99C) įtraukti 1, 7-17, 20 elementai. Paskirstymo velenų komplekte (25400029) įtraukti 4 ir 6 elementai. Cilindrų komplekte yra 15 ir 16 elementai.

INFORMACIJA APIE CILINDRO GALVUTĘ

PASTABA

Šių cilindrų galvučių sąrankų vožtuvų spyruoklės veikia su paskirstymo velenais, kurių įtempis yra iki 0,660 colio. (16,74 mm) kėlimas ir iki 7000 aps./min.

Žr. techninės priežiūros vadovą dėl visų išėmimo/išmontavimo ir surinkimo/montavimo procedūrų.

Svarbu patikrinti vožtuvo į stūmoklį tarpus, kaip nurodyta tolimesniuose žingsniuose. Šį patikrinimą rekomenduojame pavesti atlikti „Harley-Davidson“ prekybos atstovui.

Užmoliuojant stūmoklius būtina sureguliuoti vožtuvus, kad juose neliktų jokio tarpelio. Tiksliems matavimams naudokite reguliuojamus stūmoklius ir visiškai nuleiskite hidraulinius keltuvus.

Tepkite 0,125 col. (3,2 mm) storio molio sluoksnį ant abiejų stūmoklių vainikėlių (tose vietose, kur vožtuvai susitinka su stūmokliais).

Sumontuokite naujas cilindrų galvutes iš komplekto, naudodami naujus tarpiklius iš viršutinio agregato kapitalinio remonto tarpinių komplekto (įsigyjama atskirai). Surinkite galvutes ir vožtuvų sistemą, tada priveržkite tvirtinamuosius varžtus pagal techninės priežiūros vadove pateiktą pasukimų kiekį.

Pasukite variklį (rankomis) du pilnus apsisukimus.

Nuimkite galvutes ir išmatuokite molį ploniausiame taške.

PASTABA

Molis turi būti ne plonesnis nei 0.080 col. (2.03 mm) ploniausioje vietoje. Jeigu matmuo neatitinka minimalaus storio, vožtuvo išpjovų gylis turi būti padidintas; tačiau, gylis negali viršyti 0.135 col. (3.43 mm).
Kadangi naudojami didesni vožtuvai, reikia patikrinti ir radialinį tarpelį. Rekomenduojamas 0.050 col. (1.27 mm) radialinis tarpelis.

PASTABA

Šių cilindrų galvučių vožtuvų spyruoklių sumontuotos spyruoklės aukštis yra 1,835 col. (46.61 mm), kuris yra lygus 180 svarų (81.6 kg) sėdynės slėgiui.

Sėdynės slėgis gali būti padidintas po apatiniais spyruokių pavalkėliais dedant 18224-98 (0,015 col.) arba 18225-98 (0,030 col.) pleištus. Kiekvienas 0,015 col. (0.38 mm) spyruoklės aukščio sumažinimas prilygsta 7.5 svaro (3.4 kg) padidintam sėdynės slėgiui. Pasiekite norimą sėdynės slėgį dėdami pleištus po apatniu pavalkėliu, bet išlaikykite min 0.70 col. (17,78 mm) eigą į ritės surišimą.
Sėdynės slėgį galima sumažinti apdirbant cilindrų galvučių paviršių srityje po vožtuvo spyruoklės apatiniu pavalkėliu. Kiekvienas 0,015 col. (0,38 mm) spyruoklės aukščio padidėjimas yra lygus 7,5 svaro (3,4 kg) sumažintam sėdynės slėgiui. Pasiekite norimą sėdynės slėgį cilindrų galvutėse apdirbdami spyruoklių kišenes, bet išlaikykite min. 0.70 col. (17,78 mm) eigą į ritės surišimą.

Nuolat eksploatuojant ekstremaliomis apsukomis, visos keturios vožtuvų spyruoklės turėtų būti vienodame montavimo aukštyje.

1	Viršutinis pavalkėlis
2	Apatinis pavalkėlis
3	1.835 col. (46.61 mm) sumontuotos spyruoklės aukštis / 180 svarų (81.6 kg) spyruoklės slėgis
4	Laisvos eigos turėtų būti bent 0,080 col. (2,03 mm) daugiau už maksimalų vožtuvo pakėlimą.

Pav 4. Vožtuvo spyruoklės eiga

Pakeiskite sumontuoto vožtuvo spyruoklės aukštį (sėdynės slėgį) kaip nurodyta toliau:

a. Suspauskite vožtuvų spyruokles ir nuimkite vožtuvų pavalkėlių laikiklius, viršutinius pavalkėlius, spyruokles, vožtuvų sandariklius ir apatinius pavalkėlius nuo visų keturių vožtuvų.

b. Žr. Pav 4 . Naudokite pleištus arba atitinkamai nušlifuokite cilindrų galvutes taip, kad išgautumėte reikiamą lizdo slėgį (žr. pirmiau pateiktas pastabas). Sumontuokite apatinius vožtuvų spyruoklių pavalkėlius, vožtuvų spyruokles (šiuo metu nemontuokite vožtuvų sandariklių), viršutinius pavalkėlius ir pavalkėlių raktus. Patikrinkite spyruoklės sumontavimo aukštį.

c. Jei spyruoklių aukščiai vis tiek nesutampa, pagal poreikius pakartokite aukščiau nurodytus 8a ir 8b žingsnius, kad pasiektumėte norimą sumontuotos spyruoklės aukštį, vėl nemontuojant vožtuvo sandariklių.

d. Kai visi spyruoklių aukščiai sutampa, nuimkite vožtuvo pavalkėlių laikiklius, viršutinius pavalkėlius, spyruokles ir apatinius pavalkėlius. Sumontuokite naudodami atskirai įsigytus naujus vožtuvų sandariklius (18046-98). Surinkite cilindro galvučių sąrankas.

e. Dėl didelio šio komplekto spyruoklių skersmens tarp spyruoklės ir svirties dėžutės gali būti nedideli trukdžiai. Aptikus trukdžių, svirties dėžutės varžtų tarpo judėjimo gali pakakti įgyti daugiau vietos. Jei ne, nuo svirties dėžutės gali tekti pašalinti nedidelį kiekį medžiagos.

Sumontuokite naujas cilindro galvučių sąrankas

Patikrinkite, ar surinktas variklis tinkamai sumontuotas ir veikia.

PASTABA

Pageidaujant mechaninio kompresijos išleidimo, galima įsigyti SE kompresijos išleidimo komplektą (32076-04). Mechaninį kompresijos išleidimą galima apdirbti naudojant SE mechaninio kompresijos išleidimo įtaisą (94638-08). Automatinį kompresijos išleidimą reikia nuimti ir sumontuoti 16648 kištuką.

DALYS, REIKALINGOS UŽDUOČIAI ATLIKTI

Pav 5. Dalys, reikalingos užduočiai atlikti Cilindro galvutės techninių darbų dalys

Lent 4. Dalys, reikalingos užduočiai atlikti Cilindro galvutės techninių darbų dalių sąrašas

Elementas	Aprašymas (kiekis)	Dalies numeris
1a	Cilindro galvutės sąranka, galinė (įtraukti 2-11 elementai)	16921-08
1b	Cilindro galvutės sąranka, priekinė (įtraukti nuo 2 iki 13 elementai)	16917-08
2	Cilindro galvutė (apdirbta, su sumontuotais B, C, D, ir E elementais)	Atskirai neparduodama
3	Pavalkėlis, vožtuvo spyruoklės, viršutinis (4)	Žr. techninės priežiūros komplektus
4	Pavalkėlis, vožtuvo spyruoklės, apatinis (4)	Žr. techninės priežiūros komplektus
5	Išmetimo kanalo smeigė (4)	16715-83
6	Įtraukimo vožtuvas (2)	18190-08
7	Išmetimo vožtuvas (2)	18183-03
8	sandariklis, vožtuvas (4)	18046-98
9	Vožtuvo spyruoklės blokas (4)	Žr. techninės priežiūros komplektus
10	Laikiklis, vožtuvo pavalkėlio (8). Taip pat įtrauktas į komplektą 18281-02A	18240-98
11	Kamštis	16648-08
12	Medalionas, "120R" (tik priekinio cilindro galvutei) (laisvas)	17136-10
13	Varžtas, nuapvalinta galvute, "TORX" (2) (tik priekinio cilindro galvutei) (laisvas)	94634-99
Techninės priežiūros komplektai:
A	Vožtuvo spyruoklės komplektas, „Screamin‘ Eagle“	19281-02A
Šias „Screamin‘ Eagle“ dalis galima įsigyti atskirai:
B	Vožtuvo lizdas, įtraukimas	18191-08
C	Vožtuvo lizdas, išmetimas	18048-98A
D	Vožtuvo kreipiklis, įtraukimas (darbams)
	(+ 0.003 col.)	18158-05
	(+ 0.002 col.)	18156-05
	(+ 0.001 col.)	18154-05
E	Vožtuvo kreipiklis, išmetimas (darbams)
	(+ 0.003 col.)	18157-05
	(+ 0.002 col.)	18155-05
	(+ 0.001 col.)	18153-05
