SCREAMIN' EAGLE PRO TC 120 (1962 CC) OMBYGGINGSSETT
J054622025-01-23
GENERELT
Settnummer
92500008
Modeller
Hvis du trenger informasjon om montering for forskjellige modeller, kan du lese P&A-detaljhandelkatalogen eller Parts and Accessories-delen (Deler og tilbehør) på www.harley-davidson.com (kun engelsk).
Ekstra deler er nødvendig
MERK
Monteringen av dette settet krever spyleendringer eller ny kalibrering for å fungere riktig. Unnlatelse av å gjøre dette kan føre til mager drivstoffblanding, noe som kan medføre motorskade. (00623b)
- Separat kjøp av LOCTITE® 246 Medium Strength/High Temperature Threadlocker and Sealant er nødvendig for montering av dette settet.
- Sylinderhodene i dette settet er maskinert for bruk med symmetriske inntaksflenser (originalt utstyr siden 2006). 1999-2005-modeller krever separat kjøp av symmetriske inntakstetningsflenser (delenr. 26993-06), mengde 2.
- Montering av kompresjonsventiler er nødvendig. Se Screamin' Eagle Pro-katalogen eller kontakt en Harley-Davidson-forhandler.
- Separat kjøp av Screamin' Eagle-veivhus anbefales. Se Screamin' Eagle Pro-katalogen eller kontakt en Harley-Davidson-forhandler.
- Hvert hode krever en 12 mm tennplugg. Vi anbefaler Screamin' Eagle Performance-tennplugger. Se Screamin' Eagle Pro-katalogen.
- Hvis du bruker standard kamplate, anbefales separat kjøp av kamavstandsstykkesett (delenr. 25938-00). Dette settet inneholder fem forskjellige avstandsstykker for å oppnå korrekt tannhjuljustering.
- Separat kjøp av et clutchsett som støtter 140 ft-lbs dreiemoment.
- Hvis du bruker standard veivhus, anbefales separat kjøp av verktøysett for veivhusboring (delenr. 94419-06) for å montere dette høyytelses motorombyggingssettet.
- Separat kjøp av SE eksospakningssett (delenr. 17048-98) anbefales.
MERK
Verktøysett for veivhusboring (delenr. 94419-06) inkluderer en modifisert toppsenterskrue (delenr. 1093) for å verifisere at veivhusboreverktøyet ikke blir skadet når du monterer ombyggingssettet. Denne skruen kan også kjøpes separat fra en Harley-Davidson-forhandler for de som ønsker å bruke sitt eget borefikstur.
Se aktuelle avsnitt i servicehåndboken for spesialverktøyene som kreves for å montere dette settet.
ADVARSELFøreren og passasjerens sikkerhet avhenger av korrekt montering av dette settet. Bruk de passende prosedyrene i servicehåndboken. Hvis du ikke er i stand til å utføre prosedyren eller ikke har de nødvendige verktøyene, bør du få en Harley-Davidson-forhandler til å utføre monteringen. Feilaktig montering av dette settet kan utgjøre en fare for liv og helse. (00333b)
MERK
Dette instruksjonsbladet viser til informasjon i servicehåndboken. Det er nødvendig med en servicehåndbok for motorsykkelmodellen din for denne monteringen, som er tilgjengelig fra en Harley-Davidson-forhandler.
Settets innhold
MERK
Dette ombyggingssettet er kun beregnet for høyytelses- eller racingapplikasjoner og er ikke lovlig for salg eller bruk på forurensningskontrollerte motorkjøretøyer. Dette settet kan redusere eller ugyldiggjøre garantien. Motorrelaterte ytelsesdeler er kun ment for erfarne førere.
DEMONTERING
Klargjøring for service
| 1. | Plasser motorsykkelen på en egnet løftebukk. MERK Hvis motorsykkelen er utstyrt med Harley-Davidson Smart Security System, kan du se i brukerhåndboken for å få instruksjoner om hvordan du skrur av systemet. | |
| 2. | Ta av setet. Se servicehåndboken. | |
| ADVARSEL For å unngå at motorsykkelen starter utilsiktet, noe som kan sette liv og helse på spill, må du fjerne hovedsikringen før du fortsetter. (00251b) ADVARSELHvis du vil forhindre tilfeldig oppstart av kjøretøyet, noe som kan forårsake dødsfall eller alvorlig personskade, må du koble fra den negative (-) batterikabelen først, før du fortsetter. (00048a) | ||
| 3. | Fjern hovedsikringen eller koble fra batterikablene, negativ kabel først. Se servicehåndboken. | |
| ADVARSEL Røyking og all bruk av åpen ild eller gnister er forbudt når du skal utføre service på drivstoffsystemet. Bensin er ekstremt brannfarlig og svært eksplosiv, noe som kan sette liv og helse på spill. (00330a) | ||
| 4. | Fjern drivstofftanken i henhold til instruksjonene i servicehåndboken. |
Fjern motorkomponenter
- Fjern eksisterende luftfilterenhet. Se servicehåndboken.
- Fjern eksisterende eksossystem. Se servicehåndboken.
- Fjern motoren fra chassiset. Se servicehåndboken.
- Demonter motorens over- og underdel. Se servicehåndboken.
- Fjern den eksisterende clutchmembranfjæren. Se servicehåndboken.
MASKINVEIVHUS – KUN VEIVHUS
MERK
Prosedyrene i dette instruksjonsarket skal utføres av noen som har erfaring med bruk av presisjonsmåleteknikker. Hvis man ikke overholder toleransene som angis i dette instruksjonsarket, kan det føre til skade på motoren. (00511b)
Forberedelse av veivhusbobring
MERK
Under den endelige monteringen av motoren anbefaler Harley-Davidson å bytte ut de opprinnelige sylinderboltene med Screamin' Eagle High Tensile Studs (delenr. 16505-01).
- Fjern sylinderboltene fra motorens veivhus.
- Masker alle lagre og oljehull for å forhindre at rusk og forurensninger kommer inn i disse områdene.
- Inspiser og rengjør motorhusets kontaktflater.
- Se instruksjonsarket som følger med sylindersettet med større boring (4,060 tommer) for boring av veivhus og modifikasjoner som skal monteres.
MERK
For å forhindre skade på veivhusboreverktøyet, er det viktig å bytte ut toppsenterskruen med en modifisert toppsenterskrue (delenr. 1093). Denne skruen er inkludert i verktøysett for veivhusboring (delenr. 94419-06) og kan kjøpes separat fra en Harley-Davidson-forhandler.
MONTERING
Sett sammen og monter motoren
MERK
Hvis du bruker Screamin' Eagle-veivhus, hopper du til trinn 3.
| 1. | Se Figur 3 . Bytt ut kamakselnålelagrene (6), venstre hovedlager (18) og holderingen (11) fra settet. Se avsnittet Motor i servicehåndboken. | |
| 2. | Monter de senkede stempelkjøledysene som følger med dette settet. Se servicehåndboken. | |
| 3. | Monter svinghjulenheten (22) fra settet. Se instruksjonsarket og servicehåndboken. | |
| 4. | Se Figur 1 gjennom Figur 3 . Sett sammen motorens over- og underdel ved hjelp av deler fra settet. Se instruksjonsarkene for kammene og stemplene og se servicehåndboken. | |
| 5. | Monter motoren i chassiset ved å følge instruksjonene i servicehåndboken. | |
| 6. | Monter induksjonssystemet med passende inntaksflenser. | |
| 7. | Se Figur 5 . Fjern CNC-portet medaljong fra det fremre sylinderhodet. | |
| 8. | Påfør gjengelås og forsegler på skruene og monter Screamin' Eagle 120R-medaljong (17). Stram til. Tiltrekningsmoment: 1,1–1,4 N·m (10–12 in-lbs) skruer LOCTITE 246 HIGH TEMPERATURE MEDIUM STRENGTH BLUE THREADLOCKER (Loctite 246) | |
| 9. | Monter clutchsettet. Separat kjøp av et clutchsett som støtter 140 ft-lbs dreiemoment er nødvendig. | |
| 10. | Monter eksossystem. | |
| 11. | Monter den separat kjøpte luftfilterenheten. Se servicehåndboken eller instruksjonsarket fra settet. |
Sluttmontering
| 1. | Monter drivstofftanken. Se servicehåndboken. | |
| 2. | Monter hovedsikring eller koble til batterikabler, negativ kabel først. Se servicehåndboken. | |
| ADVARSEL Etter montering av setet, trekker du setet oppover for å sikre at det er i låst posisjon. Mens du kjører, kan et løst sete forårsake tap av kontroll, som kan føre til død eller alvorlig personskade. (00070b) | ||
| 3. | Monter setet i henhold til instruksjonene i servicehåndboken. | |
MERK Du må rekalibrere ECM når du monterer dette settet. Hvis ECM ikke rekalibreres korrekt, kan det ødelegge motoren. (00399b) | ||
| 4. | For EFI-modeller: Rekalibrering kan utføres ved hjelp av EFI Race Tuner. Se Screamin' Eagle-katalogen eller kontakt en Harley-Davidson-forhandler. For modeller med forgasser: Re-jetting og re-timing vil være nødvendig. | |
| 5. | Start motoren og la den gå. Gjenta flere ganger for å bekrefte korrekt drift. |
Bruk
Les BREAK-IN RIDING RULES (REGLER FOR INNKJØRING) i brukerhåndboken for å få instruksjoner om hvordan du kjører inn motorsykkelen.
SERVICEDELER

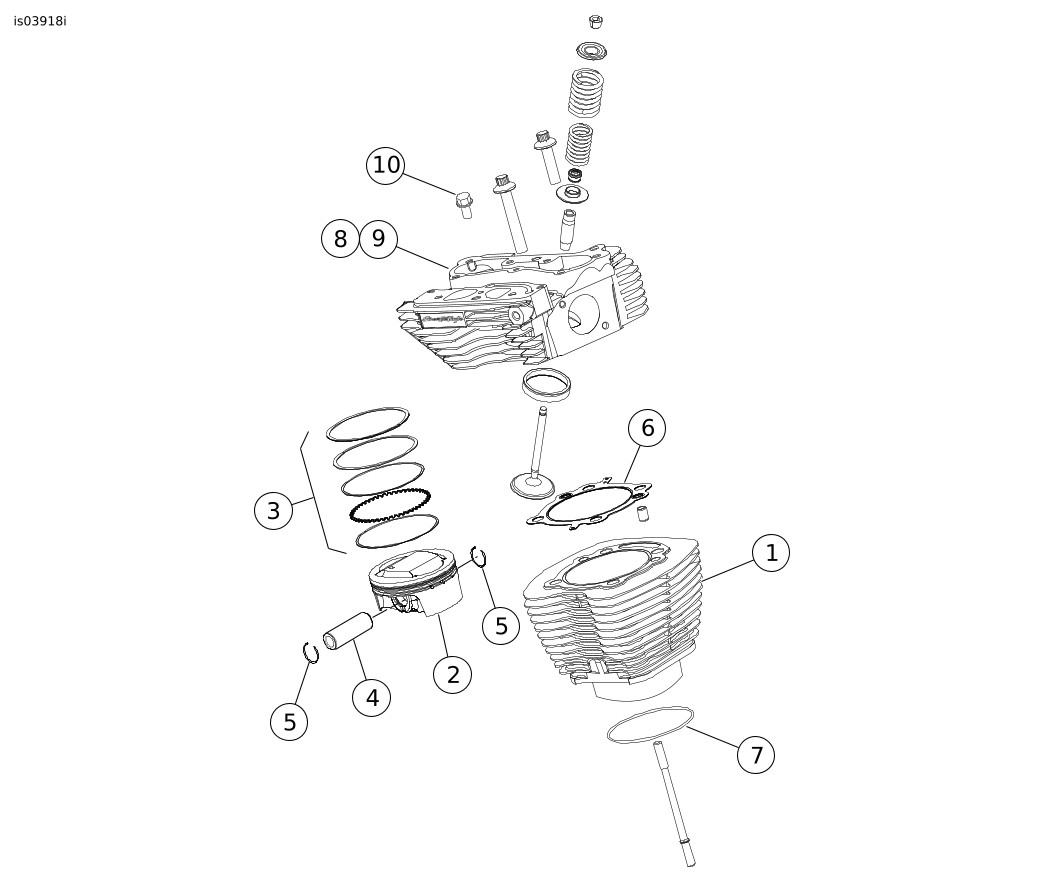

Figur 1. Servicedeler: Screamin' Eagle Pro TC 120 (1962 cc)-ombyggingssett
Tabell 1. Tabell over servicedeler: Screamin' Eagle Pro TC 120 kubikktommer (1962 cc)-ombyggingssett
Element | Beskrivelse (mengde) | Delenumre |
|---|---|---|
1 | 4,060 sylinderenhet, svart (2) (brukt i sett 16550-04C) | 16562-04B (foran) 16563-04B (bak) |
2 | Stempel (2) | Selges ikke separat |
3 | Stempelringsett (2) | 22526-10 |
4 | Stempelpinne (2) | 22310-10 |
5 | Pin-låsering for stempel (4) | 22097-99 |
6 | Pakning, sylinderhode (2) | 16104-04 |
7 | Pakning, sylinder (2) | 16736-04 |
8 | Sylinderhode, fremre, svart | 16917-08 |
9 | Sylinderhode, bakre, svart | 16921-08 |
10 | Automatisk kompresjonsfrigjøring (ACR) plugg | 16648-08 |
Merknader: Sylindersett (16550-04C) inkluderer elementene 1, 6 og 7. Stempelsett (22574-10) inkluderer elementene 2 til 5. Element 5 er også inkludert i pakningssett for motoroverhaling (17053-99C). For monteringskomponenter for sylinderhoder (8, 9), se avsnittet Informasjon om sylinderhode. | ||
Figur 2. Servicedeler: Screamin' Eagle Twin Cam 120 (1962 cc)-ombyggingssett
Tabell 2. Servicedeler: Screamin' Eagle Pro TC 120 kubikktommer (1962 cc)-ombyggingssett
Element | Beskrivelse (mengde) | Delenumre | Element | Beskrivelse (mengde) | Delenumre | |
|---|---|---|---|---|---|---|
1 | Pakning, dekselbunn for vippearm (2) | 16719-99A | 9 | Luftfilter | 17025-03A | |
2 | Pakning, toppdeksel for vippearm (2) | 17386-99A | 10 | Dempermontering | 26500002 | |
3 | Pakning, løftedeksel (2) | 18635-99B | 11 | Støtstenger med perfekt passform, (+0,030 tommer) | 18401-03 | |
4 | O-ring, midtre deksel for ventilstøtstang (4) | 11132A | ||||
5 | O-ring, nedre deksel for ventilstøtstang (4) | 11145A | Merknader: Elementene 1 til 10 er inkludert i pakningssett for motoroverhaling (17053-99C). Artikkel 11 er inkludert i manifoldsett (29667-07). | |||
6 | O-ring, øvre deksel for ventilstøtstang (4) | 11293 | ||||
7 | O-ring, vippearmstøtte (2) | 11270 | ||||
8 | Pustebolt | 4400 | ||||
Figur 3. Servicedeler: Screamin' Eagle Pro TC 120 (1962 cc)-ombyggingssett
Tabell 3. Servicedeler: Screamin' Eagle Pro TC 120 (1962 cc)-ombyggingssett
Element | Beskrivelse (mengde) | Delenumre |
|---|---|---|
1 | Pakning, kamakseldeksel | 25244-99A |
2 | Retensjonssett for kamdrev m/6294, skruer og skive | 91800088 |
3 | Holdering | 11461 |
4 | Kamaksel foran, SE-266E | Selges ikke separat |
5 | Kamaksel, bak, SE-266E | Selges ikke separat |
6 | Lagersett, nål (settet inneholder 2) | 24017-10 |
7 | O-ring, oljepumpe til kamakselplate | 11293 |
8 | O-ring, kamakselplate til veivhus (2) | 11301 |
9 | O-ring, veivhusringplugg (2) | 26432-76A |
10 | O-ring, stempelkjøling (2) | 10930 |
11 | Holdering, innvendig | 35114-02 |
12 | O-ring, veivhusplugg (2) | 11273 |
13 | Tetning, hovedlagerolje | 12068 |
14 | Skrue, øverste midtre veivhus, lang | 1105 |
15 | Skive, forsegling | 1086A |
16 | Stempelkjøledyse (2) | 22315-06A |
17 | 120R Kamdeksel medaljong | 25495-10 |
18 | Lager, hoved | 24605-07 |
19 | Trustlager | 8972 |
20 | O-ring CPS (ikke vist) | 11289A |
21 | Skrue, modifisert, veivhusboring (ikke vist) (kjøpes separat) | 1093 |
22 | 4,625 takts svinghjulenhet (ikke vist) | 24100007 |
Merknader: Elementene 1, 7–14, 20 er inkludert i pakningssett for motoroverhaling (17053-99C). Element 4 og 6 er tilgjengelige i kamsett (25400029). Sylindersettet inkluderer elementene 15 og 16. | ||
INFORMASJON OM SYLINDERHODE
MERK
Ventilfjærene i disse sylinderhodeenhetene fungerer med kammer med opptil 0,660 tommer. (16,74 mm) løft, og opptil 7000 o/min.
Se servicehåndboken for alle prosedyrer for fjerning/demontering og montering/installasjon.
Det er viktig å kontrollere klaringen mellom ventil og stempel, som beskrevet i følgende trinn. Vi anbefaler at denne inspeksjonen utføres av en Harley-Davidson-forhandler.
Ventiler må være riktig justert til null ventilklaring ved leiring av stempler. Bruk justerbare støtstenger og bunn de hydrauliske løfterne helt for nøyaktige målinger.
| 1. | Påfør et 0,125 tommer (3,2 mm) tykt lag med leire til kronene på begge stemplene (i områdene der ventiler møter stempler). | |||||||||
| 2. | Monter nye sylinderhoder fra dette settet ved hjelp av nye pakninger fra pakningssett for topplokkoverhaling (kjøpes separat). Sett sammen hoder og ventilsystem, og stram hodeboltene til momentspesifikasjonene som er oppført i servicehåndboken. | |||||||||
| 3. | Roter motoren (for hånd) gjennom to hele omdreininger. | |||||||||
| 4. | Fjern hoder og mål leiren på det tynneste punktet. MERK
MERK Ventilfjærene på disse sylinderhodene har en montert fjærhøyde på 1,835 tommer, (46,61 mm) som tilsvarer 180 lbs (81,6 kg) setetrykk.
For konstant drift ved ekstreme turtall bør alle fire ventilfjærene kontrolleres for matchende, monterte høyder. |
Figur 4. Bevegelse for ventilfjærer | ||||||||
| 5. | Endre montert ventilfjærhøyde (setetrykk) som følger: a. Komprimer ventilfjærer og fjern ventilkrageholdere, øvre krager, fjærer, ventiltetninger og nedre krager på alle fire ventiler. b. Se Figur 4 . Bruk avstandsskiver eller maskinsylinderhoder etter behov for å oppnå ønsket setetrykk (se merknader ovenfor). Monter nedre ventilfjærkrager, ventilfjærer (ikke monter ventiltetninger på dette tidspunktet), øvre krager og kragenøkler. Kontroller montert fjærhøyde. c. Hvis fjærhøyden fortsatt ikke stemmer overens, gjentar du trinn 8a og 8b ovenfor etter behov for å oppnå ønsket fjærhøyde, igjen uten å montere ventiltetninger. d. Når alle fjærhøyder stemmer overens, fjern ventilkrageholdere, øvre krager, fjærer og nedre krager. Monter med nye ventiltetninger (18046-98) som kjøpes separat. Sett sammen sylinderhodene. e. På grunn av den store diameteren på fjærene i dette settet kan det oppstå en liten interferens mellom fjæren og rockerboksen. Hvis det oppdages interferens, kan klaringen i rockerboksboltene tillate nok bevegelse til å oppnå klaring. Hvis ikke, kan det være nødvendig å fjerne en liten mengde materiale fra rockerboksen. | |||||||||
| 6. | Monter de nye sylinderhodene. | |||||||||
| 7. | Kontroller at den monterte motoren er riktig installert og fungerer som den skal. MERK Hvis mekanisk kompresjonsfrigjøring er ønsket, er SE Compression Release Kit (32076-04) tilgjengelig. Den mekaniske kompresjonsfrigjøreren kan maskineres ved hjelp av SE Mechanical Compression Release Fixture (94638-08). Den automatiske kompresjonsfrigjøreren må fjernes og plugg 16648 kan monteres. |
SERVICEDELER
Figur 5. Servicedeler: Sylinderhode servicedeler
Tabell 4. Servicedeler: Liste over reservedeler til sylinderhode
Element | Beskrivelse (mengde) | Delenumre |
|---|---|---|
1a | Sylinderhodeenhet, bak (inkluderer elementene 2 til 11) | 16921-08 |
1b | Sylinderhodeenhet, foran (inkluderer elementene 2 til 13) | 16917-08 |
2 |
| Selges ikke separat |
3 |
| Se i servicesettet |
4 |
| Se i servicesettet |
5 |
| 16715-83 |
6 |
| 18190-08 |
7 |
| 18183-03 |
8 |
| 18046-98 |
9 |
| Se i servicesettet |
10 |
| 18240-98 |
11 |
| 16648-08 |
12 |
| 17136-10 |
13 |
| 94634-99 |
Servicesett: | ||
A | Ventilfjærsett, Screamin’ Eagle | 19281-02A |
Følgende Screamin' Eagle-deler er tilgjengelig separat: | ||
B | Ventilsete, inntak | 18191-08 |
C | Ventilsete, eksos | 18048-98A |
D | Ventilføring, inntak (for service) | |
| 18158-05 | |
| 18156-05 | |
| 18154-05 | |
E | Ventilføring, eksos (for service) | |
| 18157-05 | |
| 18155-05 | |
| 18153-05 | |
