BEG MOTOSIKAL KERAS SOFTAIL
941003582025-01-24
MAKLUMAT UMUM
Jadual 1. Maklumat Am
Kit | Alat yang Dicadangkan | Tahap Kemahiran(1) |
|---|---|---|
90202534, 90202838 | Kaca Mata Keselamatan, Perengkuh Tork |  |
(1) Pemasangan memerlukan alatan atau teknik khas
KANDUNGAN KIT

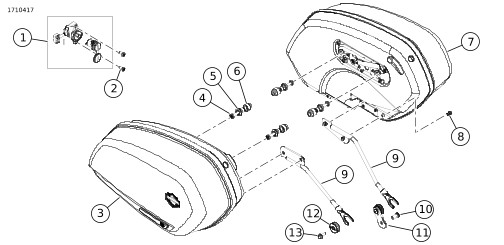

Rajah 1. Kandungan Kit: Beg Motosikal Keras Softail
Jadual 2. Kandungan Kit: Beg Motosikal Keras Softail
 | Sahkan semua kandungan terdapat dalam kit sebelum memasang atau menanggalkan item daripada kenderaan. | ||||
|---|---|---|---|---|---|
Item | Kuantiti | Penerangan | No. Bahagian | Nota | |
 | 1 | 2 | Kit set kunci | 90300216 | |
| 2 | 4 | Skru, TORX, PLASTITE | 10200557 | |
| 3 | 1 | Beg pelana, kanan | Tidak dijual secara berasingan | |
| 4 | 4 | Skru, TORX, kepala soket dengan tampalan kunci | 10200033 | |
| 5 | 4 | Pelekap dok | 90201533 | |
| 6 | 4 | Penjarak dok | 90201541 | |
| 7 | 1 | Beg pelana, kiri | Tidak dijual secara berasingan | |
| 8 | 4 | Skru | 10200414 | |
| 9 | 1 | Batang dok, kanan | 90202266 | Untuk kenderaan 2018-2024 dengan dwi ekzos |
| 1 | Rod dok, kiri | 90202265 | ||
| 1 | Batang dok, kanan | 90202710 | Untuk kenderaan 2025 dan lebih baharu dengan ekzos 2 ke dalam 1 | |
| 10 | 1 | Skru, TORX, kepala butang | 4512A | |
| 11 | 1 | Gromet braket lekapan, kiri | 90201666 | |
| 12 | 1 | Gromet braket lekapan, kanan | 90201524 | |
| 13 | 1 | Skru, bebibir | 10200626 | |
UMUM
Model
Bagi maklumat perlengkapan model, lihat Bahagian dan Aksesori (P&A) Katalog Runcit atau Bahagian dan Aksesori di seksyen www.harley-davidson.com .
Sahkan penggunaan lembaran arahan versi yang terkini. Ia boleh didapati di: h-d.com/isheets
Hubungi Pusat Sokongan Pelanggan Harley-Davidson di 1-800-258-2464 (A.S. sahaja) atau 1-414-343-4056.
Untuk sebarang bahagian beg motosikal yang berkaitan dengan servis, lihat Katalog Bahagian Softail bagi FXLRST.
Untuk prosedur mencabut dan memasang beg motosikal, Lihat Manual Servis Softail bagi FXLRST.
Keperluan bagi Pemasangan
AMARANKeselamatan penunggang dan pembonceng bergantung pada pemasangan kit yang betul. Gunakan prosedur manual servis yang sesuai. Jika anda tidak berkeupayaan atau tidak memiliki alat yang betul untuk melakukan prosedur ini, minta pengedar Harley-Davidson memasangkannya. Pemasangan kit ini yang tidak betul boleh membawa maut atau kecederaan serius. (00333b)
CATATAN
Lembaran arahan ini merujuk kepada maklumat dalam manual servis. Pemasangan ini memerlukan manual servis bagi motosikal tahun dan model ini yang tersedia di:
- Pengedar Harley-Davidson.
- Portal Maklumat Servis H-D, iaitu akses langganan bagi kebanyakan model 2001 dan yang lebih baharu. Untuk maklumat lanjut, lihat Soalan lazim tentang langganan .
Item ini boleh didapati daripada pengedar Harley-Davidson tempatan anda.
- model 2018-2024 FXLR/S: Pembelian berasingan bagi Kit Penempatan Semula Isyarat Belok (No. Bahagian 67801349) diperlukan untuk pemasangan ini.
PENYEDIAAN
| 1. | Tanggalkan fius utama. Lihat manual servis. | |
| 2. | Tanggalkan tempat duduk. Lihat manual servis. | |
| 3. | Tanggalkan pemasangan lampu isyarat belok belakang daripada sokongan dapra. Lihat manual servis. a. Simpan pemasangan lampu isyarat untuk kit peletakan semula isyarat belok. |
PENANGGALAN
| 1. | Rajah 2 Tanggalkan dan buang skru sokongan dapra (1). |
| 1 | Skru (2) |
Rajah 2. Skru Sokongan Dapra
PEMASANGAN KIT SET KUNCI

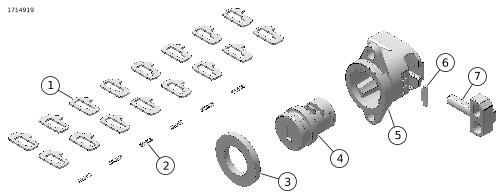

| 1 | Pasak (2 bagi setiap #11, 12, 13, 14, 21, 22, 23, 24) |
| 2 | Spring (6) |
| 3 | Gasket |
| 4 | Set kunci |
| 5 | Perumah kunci |
| 6 | Plat penahan |
| 7 | Pin kunci |
Rajah 3. Bahagian Set Kunci
CATATAN
Rajah 5 Stesen kunci 1, 2, 3 dan 4 TIDAK digunakan untuk pemasangan set kunci ini.
| 1. | Rajah 5 Ukur kedalaman potongan bagi stesen kunci 5, 6, 7, dan 8 pada kunci Peralatan Asal (OE) . | |||||
| 2. | Tuliskan nilai-nilai dalam lajur Kedalaman Diukur bagi Jadual 3 . CATATAN Kod kedalaman potongan adalah digit kedua bagi nombor pasak (lajur akhir).
| |||||
| 3. | Berdasarkan kedalaman potongan yang diukur, tuliskan kod kedalaman kunci dari Rajah 5 ke lajur Kod Kedalaman bagi Jadual 3 . | |||||
| 4. | Rajah 6 Pasangkan spring dalam lubang stesen 6 dan stesen 7 pada Sebelah A set kunci. | |||||
| 5. | Pasangkan pasak dalam stesen 6 dan 7 menurut nombor pasak yang ditetapkan dalam Jadual 3 . | |||||
| 6. | Pasangkan spring dalam lubang stesen 5 dan 8 pada Sebelah B set kunci. | |||||
| 7. | Pasangkan pasak dalam stesen 5 dan 8 menurut nombor pasak yang ditetapkan dalam Jadual 3 . | |||||
| 8. | Sambil memegang pasak di tempatnya, masukkan kunci dalam pemasangan set kunci yang telah dipasang. | |||||
| 9. | Sahkan bahawa semua pelepas sauh dipasang dengan betul. | |||||
| 10. | Rajah 7 Dengan kunci dimasukkan, sapukan gris pada pemasangan set kunci yang telah dipasang (2). | |||||
| 11. | Sapukan gris pada pin kunci (5). | |||||
| 12. | Masukkan pin kunci (5) ke dalam perumah kunci (3). CATATAN Rajah 8 Ciri tombol (1) pada pemasangan set kunci mesti sepadan dengan lubang pin kunci (2). Pastikan pin kunci dapat bergerak dengan memutarkan kunci dan silinder kunci. | |||||
| 13. | Dengan kunci dimasukkan, pasangkan pemasangan set kunci yang telah dipasang (2) dalam perumah kunci (3). | |||||
| 14. | Rajah 7 Masukkan plat penahan (4) ke dalam perumah kunci (3). a. Rajah 4 Pastikan plat penahan (1) terletak sama rata dengan permukaan perumah kunci. b. Gunakan penebuk dan penukul untuk meratakan empat ciri tombol (2) bagi memegang plat penahan di tempatnya. |
Rajah 4. Plat Penahan | ||||
| 15. | Tanggalkan anak kunci. | |||||
| 16. | Rajah 7 Pasangkan gasket (1) pada set kunci (2). |
| A | Stesen Pelepas Sauh |
| 1 | 15.55 mm (.612 inci) |
| 2 | 14.45 mm (.569 inci) |
| 3 | 12.35 mm (.486 inci) |
| 4 | 11.25 mm (.443 inci) |
| 5 | 9.15 mm (.360 in) |
| 6 | 8.05 mm (.317 in) |
| 7 | 5.95 mm (.234 in) |
| 8 | 4.85 mm (.191 in) |
| B | Kedalaman Potongan |
| . | 0.15 mm (.006 in) = Kod kedalaman 1 |
| . | 0.75 mm (.030 in) = Kod kedalaman 2 |
| . | 1.45 mm (.057 in) = Kod kedalaman 3 |
| . | 2.25 mm (.089 in) = Kod kedalaman 4 |
Rajah 5. Diagram Kod Kunci
| A | Sebelah A |
| B | Sebelah B |
| 5 | Stesen 5 |
| 6 | Stesen 6 |
| 7 | Stesen 7 |
| 8 | Stesen 8 |
Rajah 6. Spring dan Pasak
| 1 | Gasket |
| 2 | Pemasangan Set Kunci |
| 3 | Perumah kunci |
| 4 | Plat penahan |
| 5 | Pin kunci |
Rajah 7. Pemasangan Perumah
| 1 | Tombol set kunci |
| 2 | Lubang pin kunci |
Rajah 8. Ciri Sepadan
Jadual 3. Arahan Kunci Kekunci
Stesen | Bahagian | Kedalaman Diukur | Kod Kedalaman | No. Pelepas Sauh |
|---|---|---|---|---|
5 | B | 2__ | ||
6 | A | 1__ | ||
7 | A | 1__ | ||
8 | B | 2__ |
PEMASANGAN
Kit Set Kunci
| 1. | Rajah 9 Tanggalkan pemasangan selak. a. Tanggalkan skru (11). b. Tanggalkan tuil selak (4) dan gelang O (3). c. Tanggalkan skru (12). d. Tanggalkan pemasangan selak (1). | |
| 2. | Pasangkan kit set kunci. a. Pastikan kunci (10) berada dalam posisi tidak dikunci. CATATAN Pin kunci harus terletak ke arah cangkerang dalam. b. Pasangkan kunci (10) pada pemasangan selak (1). c. Pasangkan skru (9). Ketatkan. Tork: 1,7–2,3 N·m (15–20 in-lbs) | |
| 3. | Pasangkan pemasangan selak. a. Posisikan pemasangan selak (1) pada cangkerang dalam (2). b. Pasangkan skru (12). Ketatkan. Tork: 1,1–1,7 N·m (10–15 in-lbs) c. Pasangkan gelang O (3) pada tuil selak (4). d. Pasangkan tuil selak (4) dan skru (11). Ketatkan. Tork: 2,3–3,4 N·m (20–30 in-lbs) |
Rod Dok
| 1. | Rajah 9 Pasangkan rod dok. a. Sapukan pengunci ulir pada skru (8).PENGUNCI ULIR DAN PENGEDAP KEKUATAN SEDERHANA LOCTITE 243 (BIRU) (99642-97) b. Posisikan rod dok (5) pada cangkerang dalam (2). c. Pasang skru (8). Ketatkan. Tork: 17–21 N·m (13–15 ft-lbs) |

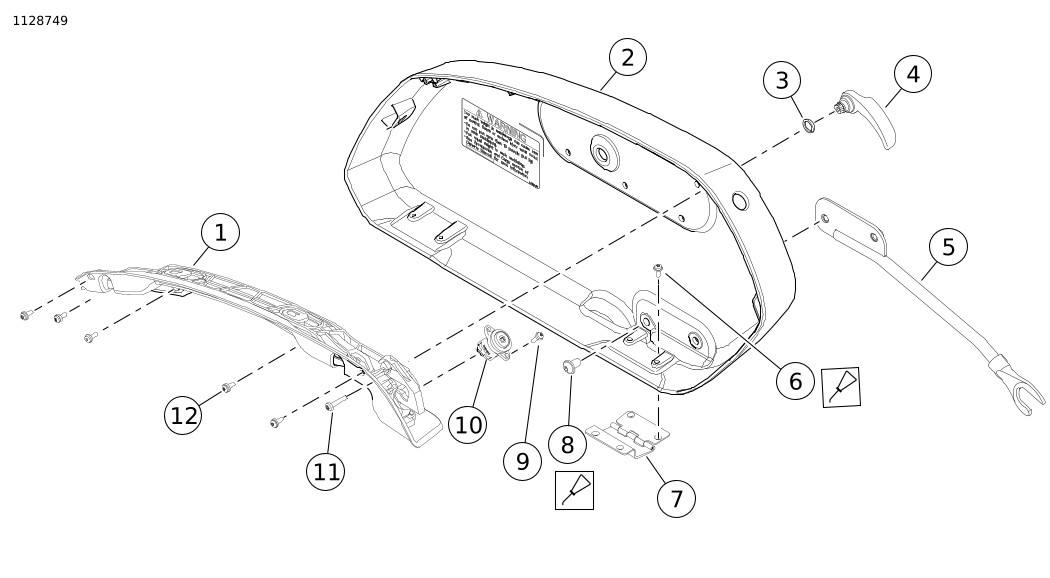

| 1 | Pemasangan selak |
| 2 | Cangkerang ldalam |
| 3 | Cincin-O |
| 4 | Tuil selak |
| 5 | Rod dok |
| 6 | Skru engsel (4) |
| 7 | Engsel (2) |
| 8 | Skru (2) |
| 9 | Skru (2) |
| 10 | Mengunci |
| 11 | Skru (1) |
| 12 | Skru (5) |
Rajah 9. Pemasangan selak
Beg motosikal
| 1. | Lihat Rajah 10 dan Rajah 11 . a. Gelongsorkan pelekap dok (4) pada skru lekapan (5). b. Gelongsorkan penjarak (3) pada skru lekapan (5). c. Sapukan pengunci ulir pada skru lekapan (5).PENGUNCI ULIR DAN PENGEDAP KEKUATAN SEDERHANA LOCTITE 243 (BIRU) (99642-97) d. Pasangkan skru lekapan (5) melalui sokongan dapra (2) dalam pelekap dapra (1). Ketatkan. Tork: 29–37 N·m (21–27 ft-lbs) | |
| 2. | Lihat Rajah 10. Pasangkan gromet braket lekapan sebelah kanan. a. Sapukan pengunci ulir pada skru (9).PENGUNCI ULIR DAN PENGEDAP KEKUATAN SEDERHANA LOCTITE 243 (BIRU) (99642-97) b. Jajarkan dan pasangkan gromet braket lekapan (7) pada braket (8). c. Pasangkan skru (9). Ketatkan. Tork: 11–14 N·m (97–124 in-lbs) | |
| 3. | Lihat Rajah 11. Pasangkan gromet braket lekapan sebelah kiri. a. Sapukan pengunci ulir pada skru (8).PENGUNCI ULIR DAN PENGEDAP KEKUATAN SEDERHANA LOCTITE 243 (BIRU) (99642-97) b. Posisikan gromet braket lekapan (7) pada kerangka (9). c. Pasangkan skru (8). Ketatkan. | |
| 4. | Lihat Rajah 12 dan Rajah 13 Pasang beg motosikal. a. Rajah 12 Buka cangkerang luar beg motosikal (3). b. Rajah 12 Tarik keluar dan pusing tombol kunci (4) ke posisi tidak dikunci (5). c. Rajah 13 Letakkan braket lekapan beg motosikal (2) pada stad lekapan (3) sambil menjajarkan rod dok bagi beg motosikal (4) dengan gromet braket lekapan (5). Gelongsorkan beg motosikal sepenuhnya ke hadapan. d. Rajah 13 Putarkan tombol kunci ke posisi dikunci (6) sehingga bunyi klik didengari. Tanpa menarik keluar tombol, pastikan tombol tidak boleh berputar kembali ke posisi tidak berkunci. CATATAN Bendera penunjuk (1) digunakan apabila tombol kunci telah dibuka sahaja. Jangan gunakan bendera penunjuk untuk mengunci atau membuka kunci beg motosikal pada kenderaan. e. Rajah 13 Pastikan bendera penunjuk tidak kelihatan dan beg motosikal diikat dengan ketat. f. Tarik beg motosikal ke belakang untuk memastikan ia terletak ketat. |
| 1 | Pelekap dapra |
| 2 | Sokongan dapra |
| 3 | Penjarak (2) |
| 4 | Pelekap dok (2) |
| 5 | Skru lekapan (2) |
| 6 | Rod dok |
| 7 | Gromet braket lekapan |
| 8 | Braket |
| 9 | Skru |
Rajah 10. Beg Pelana Kanan
| 1 | Pelekap dapra |
| 2 | Sokongan dapra |
| 3 | Penjarak |
| 4 | Pelekap dok |
| 5 | Skru lekapan |
| 6 | Rod dok |
| 7 | Gromet braket lekapan |
| 8 | Skru |
| 9 | Kerangka |
Rajah 11. Beg Pelana Kiri

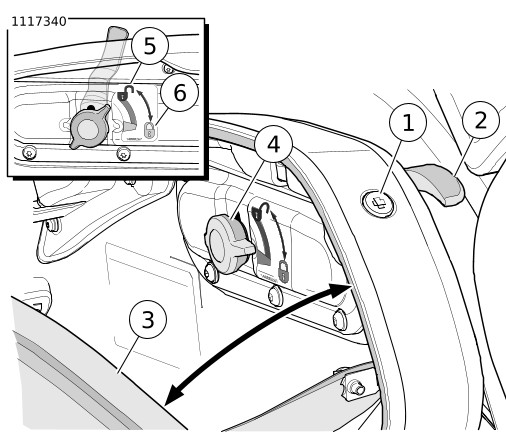

| 1 | Kunci |
| 2 | Tuil selak |
| 3 | Clamshell luar |
| 4 | Tombol kunci |
| 5 | Posisi tidak berkunci |
| 6 | Posisi berkunci |
Rajah 12. Tombol Kunci Beg motosikal

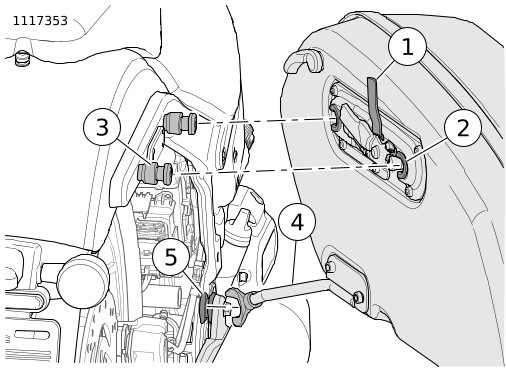

| 1 | Bendera penunjuk (posisi tidak berkunci) |
| 2 | Braket lekapan |
| 3 | Stad lekapan (2) |
| 4 | Rod dok |
| 5 | Gromet braket lekapan |
Rajah 13. Braket Lekapan Beg Motosikal
LENGKAP
| 1. | Pasangkan tempat duduk. Lihat manual servis. a. Selepas memasang tempat duduk, tarik tempat duduk ke atas untuk memastikan ia kukuh. | |
| 2. | Pasangkan fius utama. Lihat manual servis. |
