H-D AUDIO พัฒนาโดย ROCKFORD FOSGATE - ชุดเครื่องเสียงแฟริ่งตัวใน
941002532025-01-23
ข้อมูลทั่วไป
ตาราง 1 ข้อมูลทั่วไป
ชุด
เครื่องมือที่แนะนำ
ระดับทักษะ(1)
76200037
แว่นตานิรภัย, ประแจวัดแรงบิด, เครื่องมือถอดขั้วต่อไฟฟ้า Molex (HD-48114)
(1) อุปกรณ์พิเศษหรือเทคนิคที่ต้องใช้ในการติดตั้ง
เนื้อหาเกี่ยวกับชุดอุปกรณ์
รูปภาพ 1 เนื้อหาเกี่ยวกับชุดอุปกรณ์: H-D Audio สร้างสรรค์โดย Rockford Fosgate - ชุดระบบเสียงแฟริ่งด้านใน
ตาราง 2 เนื้อหาเกี่ยวกับชุดอุปกรณ์: H-D Audio สร้างสรรค์โดย Rockford Fosgate - ชุดระบบเสียงแฟริ่งด้านใน
ตรวจสอบชิ้นส่วนทั้งหมดว่ามีอยู่ครบ ในชุดอุปกรณ์ ก่อนการติดตั้ง หรือก่อนถอดชิ้นส่วนออกจากยานพาหนะ
รายการ
จำนวน
คำอธิบาย
หมายเลขชิ้นส่วน
ข้อความ
1
1
ชุดประกอบย่อยระบบเสียงแฟริ่งตัวใน
ไม่มีจำหน่ายแยก
2
2
สกรู (พร้อมแหวนรอง) TORX™ แบบหัวกระดุม
1062
3
1
ชุดสายไฟ, จัมเปอร์
69202801
4
1
สายรัด, อะแดปเตอร์ตัวฟิวส์กำลัง
69202813
5
4
คลิปแผง
12200064
ใช้ชิ้นส่วนตามจำเป็น
6
3
รีเทนเนอร์
69200342
ใช้ชิ้นส่วนตามจำเป็น
7
6
แถบรัดสาย
10065
ใช้ชิ้นส่วนตามจำเป็น
8
1
ฟิวส์, ขนาดเล็ก, 20 แอมป์
72345-02
รูปภาพ 2 ชิ้นส่วนอะไหล่ - H-D Audio สร้างสรรค์โดย Rockford Fosgate - ชุดระบบเสียงแฟริ่งด้านใน
ตาราง 3 ชิ้นส่วนอะไหล่ - H-D Audio สร้างสรรค์โดย Rockford Fosgate - ชุดระบบเสียงแฟริ่งด้านใน
รายการ
คำอธิบาย
หมายเลขชิ้นส่วน
ข้อความ
1
สกรู, เกลียวปล่อย
10201291
2
สกรู หัวแบน
10201292
แรงบิด
0.98–1.18 N·m (9–10 in-lbs)
3
แผ่นเบี่ยงทิศทางลมส่วนบน
76001086
4
เสาอากาศ, บลูทูธ
76001115
แรงบิด
1.37–1.47 N·m (12–13 in-lbs)
5
ปะเก็น, ตู้ลำโพง
76001102
แรงบิด (รายการที่ 1)
1.47–1.56 N·m (13–14 in-lbs)
6
เครื่องขยายเสียง, ระบบเสียง, 2 แชนแนล
76001074
7
ทวีตเตอร์
76001107
แรงบิด (รายการที่ 1)
0.58–0.78 N·m (5–7 in-lbs)
8
ลำโพง
76001091
แรงบิด (รายการที่ 1)
0.58–0.78 N·m (5–7 in-lbs)
9
ชุดสาย, สายไฟ, ลําโพง
69202812
10
ตู้ลําโพง, ลําโพง, แฟริ่งด้านใน, ด้านซ้าย
76001090
11
ตู้ลําโพง, ลําโพง, แฟริ่งด้านใน, ด้านขวา
76001101
ทั่วไป
หมายเหตุ
กระบวนการทำงานปกติคือเสียงจะ fade-out แล้วจึง fade-in เฉพาะเมื่อมีการสร้างการเชื่อมต่อ® Bluetooth โดยใช้แอป H-D Audio แล้วเท่านั้น
รุ่น
สำหรับข้อมูลการใช้งานร่วมกันกับแต่ละรุ่น โปรดดูที่ ชิ้นส่วนและอุปกรณ์เสริม (P&A) แคตตาล็อกขายปลีก หรือแคตตาล็อกส่วนชิ้นส่วนและอุปกรณ์เสริมของ www.harley-davidson.com
ตรวจสอบว่าเอกสารคำแนะนำที่ใช้เป็นเอกสารเวอร์ชันล่าสุด มีจำหน่ายที่: h-d.com/isheets
ติดต่อศูนย์บริการลูกค้า Harley-Davidson ที่ 1-800-258-2464 (สหรัฐอเมริกา) หรือ 1-414-343-4056
ข้อกำหนดในการติดตั้ง
คำเตือน
ความปลอดภัยของผู้ขับขี่และผู้โดยสารขึ้นอยู่กับการติดตั้งชุดอุปกรณ์นี้อย่างถูกต้อง ใช้ขั้นตอนในคู่มือการให้บริการที่เหมาะสม หากคุณไม่สามารถดำเนินการหรือไม่มีเครื่องมือที่ถูกต้อง โปรดให้ตัวแทน Harley-Davidson ทำการติดตั้ง การติดตั้งอุปกรณ์นี้อย่างไม่เหมาะสมอาจส่งผลต่อการเสียชีวิตหรือการบาดเจ็บที่รุนแรง (00333b)
หมายเหตุ
เอกสารแนะนำฉบับนี้อ้างอิงจากข้อมูลคู่มือซ่อมบำรุง ต้องใช้คู่มือบริการสำหรับมอเตอร์ไซค์ปี/รุ่นเดียวกันเพื่อการติดตั้งนี้ ซึ่งรับได้จาก:
เตรียมพร้อม
1. ถอดที่นั่งออก ดูคู่มือการให้บริการ
2. ถอดฝาครอบด้านขวาและซ้ายออก ดูคู่มือการให้บริการ
3. เอาฟิวส์หลักออก ดูคู่มือการให้บริการ
4. ถอดสายรัดแบตเตอรี่ ดูคู่มือการให้บริการ
5. ตัดการเชื่อมต่อแบตเตอรี่ ดูคู่มือการให้บริการ
6. ถอดกระจกกันลมออก ดูคู่มือการให้บริการ
7. ถอดแฟริ่งด้านนอก ดูคู่มือการให้บริการ
a. ปลดขั้วต่อไฟหน้า
ถอด
1. อ้างอิงถึงรูป 3ถอดแผ่นเบี่ยงทิศทางลมส่วนบน อุปกรณ์ดั้งเดิม (OE) (1) ออกแล้วทิ้งไป
a. ปลดคลิปแผงด้านนอก (2) สองตัวออกมา
b. ดึงแผ่นเบี่ยงทิศทางลมส่วนบน (1) ตรงๆ ไปด้านหลังเพื่อปลดคลิปด้านในออก
2. ตรวจสอบ OE คลิปแผง (2)
a. หากชํารุดหรือสูญหาย ให้เปลี่ยนใหม่โดยใช้คลิปในชุดอุปกรณ์
b. ตรวจสอบให้แน่ใจว่าติดตั้งคลิปให้อยู่ในตำแหน่งที่ถูกต้อง
1แผ่นเบี่ยงทิศทางลมส่วนบน
2คลิปแผง (4)
รูปภาพ 3 มุมมองด้านหน้าของแผ่นเบี่ยงทิศทางลมส่วนบน
3.
หมายเหตุ
ระวังอย่าให้ขีดข่วนสีพ่น ครอบบริเวณดังกล่าวเพื่อเพิ่มการป้องกันเป็นพิเศษ
อ้างอิงถึงรูป 4ถอดน็อตคลิปแฟริ่งด้านนอกสองตัว (1) แล้วทิ้งไป
a. อ้างอิงถึงรูป 5ยกปะเก็น (5) ขึ้น
b. ยกด้านหน้าของน็อตคลิปขึ้น (3) โดยใช้ปิ๊ก (2)
3.3. ใช้นิ้ว (4) และดึงด้านหลังของน็อตคลิปขึ้น (3)
1น็อตคลิป (2)
รูปภาพ 4 น็อตคลิปแฟริ่งตัวนอก
1แฟริ่งด้านนอก
2Pick (อีเต้อ)
3น็อตคลิป
4นิ้ว
5ปะเก็น
รูปภาพ 5 การถอดน็อตคลิปแฟริ่งตัวนอก
ติดตั้ง
1. รุ่นปี 2022-2024: อ้างอิงถึงรูป 6ปลดขั้วต่อชุดสายไฟแฟริ่ง 16 ทาง [100A] (2) บนโครงยึดแฟริ่ง
a. ถอดปลั๊กออกจากช่อง 11

เครื่องมือเฉพาะ: อุปกรณ์ถอดหัวขั้วไฟฟ้า MOLEX (HD-48114)

2. ีุรุ่นปี 2025 ขึ้นไป: อ้างอิงถึงรูป 6ปลดขั้วต่อชุดสายไฟแฟริ่ง 8 ทาง [364A] (2) บนโครงยึดแฟริ่ง
a. ถอดปลั๊กออกจากช่อง 7

เครื่องมือเฉพาะ: อุปกรณ์ถอดหัวขั้วไฟฟ้า MOLEX (HD-48114)

1ขั้วต่อสายรัด Backbone แบบ 16 ช่อง [100B]
22022-2024: ขั้วต่อสายรัดแฟริ่งแบบ 16 ช่อง [100A]
2ปี 2025 ขึ้นไป: ขั้วต่อชุดสายไฟแฟริ่ง 8 ทาง [364A]
3ชุดสายไฟจัมเปอร์ 69202801
4[38A] กับสายรัดไฟหน้าสําหรับรถมอเตอร์ไซค์
5แถบรัดสาย
6ขั้วต่อไฟหน้า [38B-2]
7[38B] กับขั้วต่อไฟหน้า
8ขั้วต่อเครื่องขยายเสียง [359A]
รูปภาพ 6 บังเหียนแฟริ่ง
3. รุ่นปี 2022-2024: อ้างอิงถึงรูป 7ติดตั้งสายไฟสีแดง/สีเหลือง (4) เข้ากับช่อง 11 บนขั้วต่อชุดสายไฟแฟริ่ง 16 ทาง [100A]รูปภาพ 6

เครื่องมือเฉพาะ: อุปกรณ์ถอดหัวขั้วไฟฟ้า MOLEX (HD-48114)

4. ีุรุ่นปี 2025 ขึ้นไป: อ้างอิงถึงรูป 7ติดตั้งสายไฟสีแดง/สีเหลือง (4) เข้ากับช่อง 7 บนขั้วต่อชุดสายไฟแฟริ่ง 8 ทาง [364A] รูปภาพ 6

เครื่องมือเฉพาะ: อุปกรณ์ถอดหัวขั้วไฟฟ้า MOLEX (HD-48114)

5. อ้างอิงถึงรูป 6เชื่อมต่อขั้วต่อ [38A] (3) เข้ากับขั้วต่อไฟหน้าของรถ [38B-2] (6) รัดด้วยสายรัดสายไฟ (5)
1[359A] กับขั้วต่อเครื่องขยายเสียง
2[38B] กับขั้วต่อไฟหน้า
3[38A] กับสายรัดไฟหน้าสําหรับรถมอเตอร์ไซค์
42022-2024: ติดตั้งสายสีแดง / เหลือง กับช่อง 11 บนขั้วต่อ [100A]
4ปี 2025 ขึ้นไป: สายสีแดง/สีเหลืองกับช่อง 7 บนขั้วต่อ [364A]
รูปภาพ 7 ชุดสายไฟจัมเปอร์ 69202801
6. อ้างอิงถึงรูป 8ติดตั้งชุดประกอบย่อยระบบเสียงเข้ากับคลิปแผงโดยใช้แท็บยึดสี่ตัว (1)
1แถบยึด (4)
รูปภาพ 8 แถบยึดชุดประกอบย่อยระบบเสียง
7. อ้างอิงถึงรูป 9จัดตําแหน่งโครงยึด (2) ให้ตรงกับรูยึดที่แฟริ่งส่วนล่างด้านใน
8. ติดตั้งสกรู (1) ขันให้แน่น
แรงบิด: 5.4–6.8 N·m (48–60 in-lbs)
9. อ้างอิงถึงรูป 9เชื่อมต่อขั้วต่อเครื่องขยายเสียง [359B] (3) กับขั้วต่อ [359A] (6)
a. อ้างอิงถึงรูป 1ใช้ตัวยึด (6) และแถบรัดสายไฟ (7) เพื่อยึดสายไฟที่หลวมอยู่ให้แน่นหนาตามจำเป็น
b. ติดตั้งหลักยึด [359A / B] ลงในแฟริ่งตัวในด้านล่าง (5)
1สกรู (2)
2แท่นรอง (2)
3ขั้วต่อเครื่องขยายเสียง [359B]
4รีเทนเนอร์
5ตำแหน่งแถบรัดสายที่ยึดไว้แล้ว
6ขั้วต่อเครื่องขยายเสียง [359A]
รูปภาพ 9 ชุดประกอบย่อยระบบเสียง
10.
หมายเหตุ
อาจต้องถอดชิ้นส่วนของรถมอเตอร์ไซค์ออก และพักไว้เพื่อให้สามารถเข้าถึงขั้วต่อ Backbone แบบ 20 ช่อง [327A] ดูคู่มือการให้บริการ
รุ่นปี 2022-2024: อ้างอิงถึงรูป 10เข้าถึงขั้วต่อชุดสายไฟแบ็คโบน 20 ทาง [327A] (1)
11. รุ่นปี 2022-2024: ถอดขาซีลออกจากช่องเสียบ 9 (2) ของขั้วต่อ [327A]
12. รุ่นปี 2022-2024: อ้างอิงถึงรูป 11ติดตั้งขาขั้วต่อสีแดง (3) ของชุดสายไฟแบบมีฟิวส์ในช่องเสียบ 9 (2) ของขั้วต่อ [327A] อ้างอิงถึงรูป 10
หมายเหตุ
ตรวจสอบให้แน่ใจว่าฟิวส์ ไม่ได้อยู่ใน ตัวยึดฟิวส์หลักก่อนทําการเชื่อมต่อ
1สายรัด Backbone แบบ 20 ช่อง [327A]
2ช่องเสียบหัวต่อ 9
3สายรัดฟิวส์หลัก 69202813
4ตัวยึดฟิวส์หลัก
5ขั้วต่อหางปลาหัวกลม
รูปภาพ 10 สายรัดฟิวส์หลัก
1ขั้วต่อหางปลาหัวกลม
2ตัวยึดฟิวส์หลัก
3หมุดขั้วต่อ
รูปภาพ 11 สายรัด 69202813
เสร็จสมบูรณ์
1. ติดตั้งแฟริ่งด้านนอก
a. อ้างอิงถึงรูป 7เชื่อมต่อขั้วต่อ [38B] เข้ากับไฟหน้า
b. ตรวจสอบให้แน่ใจว่าชุดประกอบย่อยระบบเสียงและแฟริ่งตัวนอกได้รับการติดตั้งกับแฟริ่งตัวในด้านล่างอย่างถูกต้อง
c. ตรวจสอบให้แน่ใจว่าชิ้นส่วนประกอบอยู่ในตำแหน่งและพื้นผิวอยู่ในแนวที่ถูกต้อง
d. ตรวจสอบให้แน่ใจว่าไม่มีสายไฟที่ถูกหนีบ
e. อ้างอิงถึงรูป 12ติดตั้งสกรู (2) สี่ตัวของแฟริ่งด้านใน (1) ไม่ต้องขันแน่นในตอนนี้
f. อ้างอิงถึงรูป 13ติดตั้งแผ่นเบี่ยงทิศทางลม (1, 2) และสกรู (3) ไม่ต้องขันแน่นในตอนนี้
g. อ้างอิงถึงรูป 14จัดตําแหน่งชิลด์บังลม (1) บนซีลชิลด์บังลม (3)
h. ติดตั้งสกรูชิลด์บังลมส่วนล่างสองตัว (5) ไม่ต้องขันแน่นในตอนนี้
i. อ้างอิงถึงรูป 12ขันสกรูแฟริ่งด้านในให้แน่น (2)
แรงบิด: 2.8–3.4 N·m (25–30 in-lbs)
j. อ้างอิงถึงรูป 13ขันสกรูแผ่นเบี่ยงทิศทางลม (3) ให้แน่น
แรงบิด: 2.8–3.4 N·m (25–30 in-lbs)
k. อ้างอิงถึงรูป 14ติดตั้งสกรูชิลด์บังลมสี่ตัว (5) ส่วนบน
l. อ้างอิงถึงรูป 14ขันสกรูทั้งหกตัว (5) ให้แน่น
แรงบิด: 0.6–0.8 N·m (5–7 in-lbs)
1แฟริ่งภายใน
2สกรู (4)
3แฟริ่งภายนอก
รูปภาพ 12 แฟริ่งภายนอก
1แผ่นเบี่ยงทิศทางลมด้านซ้าย
2แผ่นเบี่ยงทิศทางลมด้านขวา
3สกรู (2)
รูปภาพ 13 เครื่องเบนอากาศ
1กระจกหน้า
2แฟริ่งด้านนอก
3ซีลชิลด์บังลม
4บุชชิ่ง (6)
5สกรู (6)
รูปภาพ 14 กระจกหน้า
2. รุ่นปี 2022-2024: เชื่อมต่อแบตเตอรี่ ดูคู่มือการให้บริการ
a. อ้างอิงถึงรูป 11เชื่อมต่อขั้ววงแหวน (1) และสายแบตเตอรี่ขั้วบวกกับแบตเตอรี่
b. อ้างอิงถึงรูป 11ติดตั้งฟิวส์เข้ากับตัวยึดฟิวส์ (2)
c. อ้างอิงถึงรูป 10ตรวจสอบให้แน่ใจว่าได้วางตัวยึดฟิวส์ (4) ลงในบริเวณกล่องแบตเตอรี่และไม่กีดขวางชิ้นส่วนที่เคลื่อนไหว ยึดให้อยู่กับที่ด้วยสายรัดสายไฟ
3. ีุรุ่นปี 2025 ขึ้นไป: อ้างอิงถึงรูป 15ติดตั้งฟิวส์ 20 แอมป์ (1) ลงในบล็อกฟิวส์

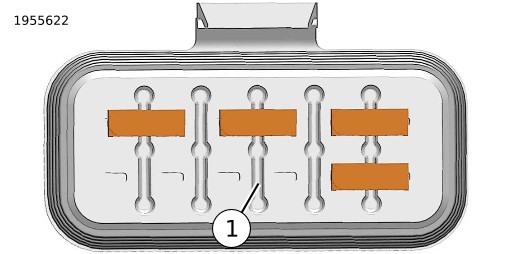

1ฟิวส์ 20 แอมป์
รูปภาพ 15 ตําแหน่งฟิวส์
4. ติดตั้งสายรัดแบตเตอรี่ ดูคู่มือการให้บริการ
5. ติดตั้งฟิวส์หลัก ดูคู่มือการให้บริการ
6. ติดตั้งฝาครอบด้านขวาและซ้าย ดูคู่มือการให้บริการ
7. ติดตั้งที่นั่ง: ดูคู่มือการให้บริการ
a. หลังจากติดตั้งที่นั่งแล้ว ให้ดึงที่นั่งขึ้นเพื่อให้แน่ใจว่าแน่นหนา
8. ตรวจสอบการทำงานของไฟหน้า
9. ใช้แอประบบเสียง Harley-Davidson Audio เพื่อกําหนดค่าของระบบ: ตั้งค่าอีควอไลเซอร์ 7 แบนด์ อัปเดตเฟิร์มแวร์เครื่องขยายเสียง เปิดและปิดระบบควบคุมระดับเสียงอัตโนมัติ
a. ใช้โปรแกรมค้นหาแอปที่เหมาะสมเพื่อค้นหาแอป
10. ตรวจสอบการอัปเดตเฟิร์มแวร์ ดาวน์โหลดตามต้องการ
การรีเซ็ต PIN ของแอป HARLEY DAVIDSON AUDIO
1. ขณะที่รถดับเครื่องอยู่ ให้ปิดใช้งาน Bluetooth ของอุปกรณ์ใกล้เคียงทั้งหมดที่เชื่อมต่อกับระบบเสียงก่อนหน้านี้
2. บิดสวิตช์กุญแจไปที่ ON และ OFF ห้ารอบโดยแต่ละรอบห่างกันอย่างน้อยสิบวินาที
3. เปิดใช้งาน Bluetooth บนอุปกรณ์เพื่อเชื่อมต่อกับระบบเสียง
4. ในแอป H-D Audio บนอุปกรณ์มือถือ ให้เชื่อมต่อกับระบบอีกครั้ง
5. สร้าง PIN ใหม่ หรือปิดใช้งานคุณลักษณะ PIN
การอัปเดตเฟิร์มแวร์
1. อ้างอิงถึงรูป 17วงกลมสีแดงแสดงว่ามีเฟิร์มแวร์ที่พร้อมอัปเดต (1)
2. คําอธิบายสั้นๆ เกี่ยวกับการอัปเดต (2)
a. ดาวน์โหลดและอัปเดตเพื่ออัปเดตเวอร์ชันนี้
b. กดที่เวอร์ชันก่อนหน้า (3) หากต้องการเวอร์ชันดังกล่าว
3. เลือกอัปเดตเวอร์ชัน (3) และทำการอัปเดต (4) ต่อไป
a. อ้างอิงถึงรูป 16เมื่อกดไอคอนเมนูหลัก (1) จะแสดงข้อมูลเพิ่มเติมเกี่ยวกับการอัปเดต
4. หน้าจอจะแสดงสถานะการอัปเดต (5) ที่กำลังดำเนินการกับเครื่องขยายเสียง
1เมนูหลัก
2เมนูตัวปรับแต่งเสียง
3เมนูการวินิจฉัย
4การควบคุมระดับเสียงอัตโนมัติ
รูปภาพ 16 แถบเมนู
1เฟิร์มแวร์ที่พร้อมอัปเดต
2คําอธิบายเกี่ยวกับการอัปเดต
3เลือกอัปเดตเวอร์ชัน
4ทำการอัปเดตต่อไป
5สถานะของอัปเดต
รูปภาพ 17
