HARLEY-DAVIDSON AUDIO POWERED BY ROCKFORD FOSGATE SEKUNDĀRĀ PASTIPRINĀTĀJA UZSTĀDĪŠANAS KOMPLEKTS

941007052025-01-24

VISPĀRĪGA INFORMĀCIJA

Tabula 1. Vispārīga informācija

Komplekti	Ieteicamie instrumenti	Prasmju līmenis⁽¹⁾
76001302A	Aizsargbrilles, dinamometriskā atslēga

(1) Griezes momenta spriegošana vai citas nepieciešamās vidēji sarežģītas tehnikas un rīki

KOMPLEKTA SATURS

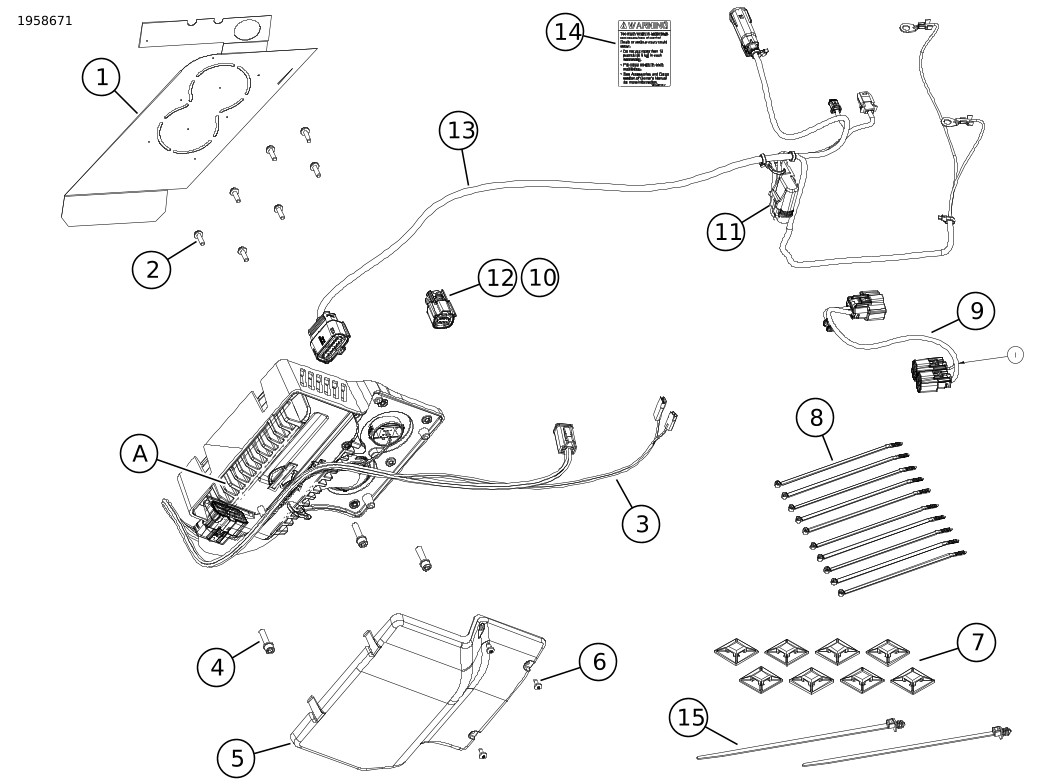

Attēls 1 Komplekta saturs: Harley-Davidson audio powered by Rockford Fosgate sekundārā pastiprinātāja uzstādīšanas komplekts

Tabula 2. Komplekta saturs: Harley-Davidson audio powered by Rockford Fosgate sekundārā pastiprinātāja uzstādīšanas komplekts

	Pirms detaļu uzstādīšanas vai noņemšanas no transportlīdzekļa pārbaudiet, vai komplektā ir visas sastāvdaļas.
	Elements	QTY	APRAKSTS	Partijas Nr.	Piezīmes
	1	1	Veidne, urbjmašīna	76001522
	2	7	Skrūve, T15	10200065
	3	1	Iekšējā instalācija ar pastiprinātāja nodalījumu	Netiek pārdots atsevišķi
	4	3	Skrūve, 1/4-20	10200947
	5	1	Pārseguma panelis	Netiek pārdots atsevišķi
	6	3	Skrūve, pašurbjoša	68042-99
	7	8	Enkurs, savilcējs	69200342
	8	10	Kabeļu siksna	10065
	9	1	Kabelis, piederumu pastiprinātājs	69203486
	10	6	Blīvējuma tapa	69203106
	11	1	Drošinātājs, 40A	72371-95
	12	1	Korpuss, 6 vadu	72414-07BK
	13	1	Ārējais savienotājkabelis	Netiek pārdots atsevišķi
	14	1	Ietilpības etiķete, seglu soma	14002201
	15	2	Savilcējs, Ziemassvētku eglītes stiprinājums	10177
Tekstā minētie elementi, kas nav iekļauti komplektā
	A	1	Pastiprinātājs, audio

VISPĀRĪGI

Instrukciju lapa ir pieejama arī elektroniski. Lai pārbaudītu, vai izmantojat visjaunāko pieejamo versiju, veiciet kādu no šīm darbībām:

Dodieties uz h-d.com/isheets
Skenējiet QR kodu instrukciju lapas augšējā kreisajā stūrī

PIEZĪME

Šajā instrukciju lapā var būt papildu video, lai palīdzētu uzstādītājam precizēt noteiktu mezgla daļu. Saistītais video atradīsies šīs instrukciju lapas beigās.

Modeļi

Informāciju par modeļu atbilstību skatiet detaļas un piederumi (P&A) Mazumtirdzniecības katalogā vai www.harley-davidson.com sadaļā Daļas un piederumi.

Sazinieties ar Harley-Davidson klientu atbalsta centru (tikai ASV) 1-800-258-2464 vai 1-414-343-4056.

Uzstādīšanas prasības

BRĪDINĀJUMS

Braucēja un pasažiera drošība ir atkarīga no šī komplekta pareizās uzstādīšanas. Izmantojiet atbilstošas procedūras no apkopes rokasgrāmatas. Ja jums nav vajadzīgo prasmju vai instrumentu darba veikšanai, uzticiet uzstādīšanu Harley-Davidson® izplatītājam. Šī komplekta nepareiza uzstādīšana var izraisīt nāvi vai smagas traumas. (00333b)

PIEZĪME

Šī instrukciju lapa atspoguļo apkopes rokasgrāmatas informāciju. Šai uzstādīšanai ir nepieciešama apkopes rokasgrāmata un Elektriskās diagnostikas rokasgrāmata (EDM) gadam un motocikla modelim.

Šie priekšmeti ir pieejami pie jūsu vietējā Harley-Davidson izplatītāja.

Šai uzstadīšanai ir nepieciešama atsevišķa primārā zemfrekvences skaļruņa komplekta (daļa Nr. 76001376) iegāde.
Šai uzstādīšanai ir nepieciešama atsevišķa sekundārā pastiprinātāja komplekta (daļa Nr. 76001444) iegāde.

Uzstādīšana, ko veic tehniķis pie Harley-Davidson izplatītāja, ir ieteicama.

Lai nodrošinātu pareizu audio veiktspēju, skaļruņu komplektam, kas uzstādīts Informācijas un izklaides vadības bloks (IFCU) VAI Digital Technician II (DT II) ir nepieciešams konfigurēt audio un atjaunināt pastiprinātāja programmatūru.

Elektriskā pārslodze

PAZIŅOJUMS

Pievienojot pārāk daudz elektrisko piederumu, ir iespējams pārslogot transportlīdzekļa uzlādes sistēmu. Ja visi vienlaikus iedarbinātie elektriskie piederumi vienlaikus patērē vairāk elektriskās strāvas nekā transportlīdzekļa lādēšanas sistēma spēj ģenerēt, elektrības patēriņš var izlādēt akumulatoru un izraisīt bojājumus transportlīdzekļa elektriskajai sistēmai. (00211d)

BRĪDINĀJUMS

Uzstādot elektriskos piederumus, nepārsniedziet drošinātāja vai jaudas slēdža maksimālo nominālo strāvas stiprumu, kas aizsargā attiecīgo ķēdi, kura tiek pārveidota. Maksimālā strāvas stipruma pārsniegšana var izraisīt elektriskus darbības traucējumus, kas savukārt var izraisīt nāves gadījumus vai nopietnus miesas bojājumus. (00310a)

PIEZĪME

Šim komplektam ir nepieciešams 16 A strāvas no elektriskās sistēmas.

SAGATAVOŠANĀS

PIEZĪME

Modeļi ar drošību: atspējot drošības sistēmu. Skatiet apkopes rokasgrāmatu.

1.	Noņemt kreiso un labo sānu somu. Skatiet apkopes rokasgrāmatu.
2.	Noņemiet kreiso un labo sānu vāku. Skatiet apkopes rokasgrāmatu.
3.	Izņemiet galveno drošinātāju. Skatiet apkopes rokasgrāmatu.
4.	Noņemiet sēdekļa pārsegu. Skatiet apkopes rokasgrāmatu.
5.	Noņemiet augšējo kārbu, lai piekļūtu akumulatoram. Skatiet apkopes rokasgrāmatu.

MODIFICĒJIET SEGLU SOMU

Tikai transportlīdzekļi bez seglu somas vāka skaļruņiem

PIEZĪME

Urbja veidnei jābūt plakanai pret visām seglu somu virsmām, lai pareizi novietotu caurumus.

PIEZĪME

Esiet īpaši piesardzīgs, lai nesabojātu krāsoto virsmu.

Ieteicams atzīmēt caurumus ar mīksta gala marķieri, pēc tam izmērīt atzīmes ar mēroga lineālu vai bīdmēru, lai nodrošinātu pareizu caurumu izlīdzināšanu ar iekšējo kabeļa paneli.

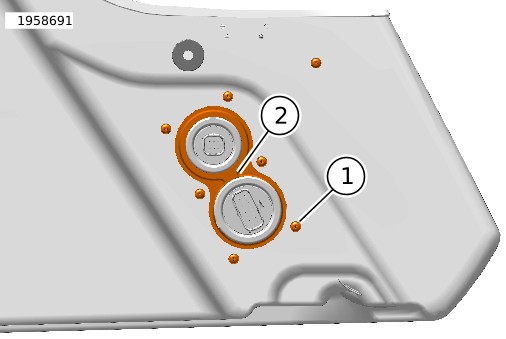

1.	Attēls 2 Novietojiet urbšanas veidni (1) pa labi seglu somas aizmugurē ar oranžu pusi uz āru. a. Uzstādiet urbšanas veidni (1) virs aizmugurējā stiprinājuma starpgredzena (2). b. Sekojiet seglu somas kontūrai (3) zem starpgredzena (2). c. Salokiet urbšanas veidni (5) virs seglu somas apakšas, kur norādīts. d. Izmantojiet līmlenti (4), lai nostiprinātu urbšanas veidni (1) vairākās vietās.
2.	PIEZĪME Ievērojiet īpašu piesardzību, lai neizgrieztu ārpus savienotāja cauruma perimetra, lai novērstu vaļīgu paneļa piegulšanu vai nepareizu blīves blīvējumu. Modificēt labo sānu somu. a. Centrējiet ar perforatoru urbšanas vietas, kas veidnē atzīmētas (A un B). b. Izurbiet sešus montāžas caurumus vietā (A). Diametrs: 6 mm (¼ in) c. Urbiet divus savienotāju izvadus caur caurumiem vietā (B). Diametrs: 70 mm (2¾ in) d. Nolīdziniet caurumu malas, viegli slīpējot virsmu.
3.	Attēls 1 Uzstādiet seglu somas ietilpības etiķeti (14). a. Uzstādiet virs pašreizējās etiķetes.

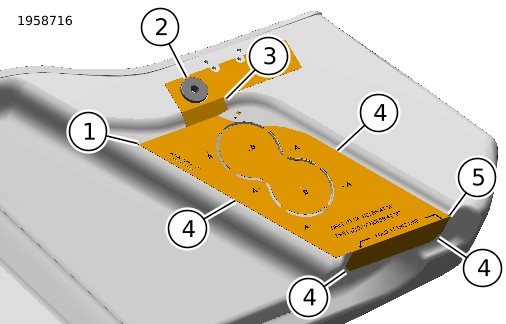

1	Urbšanas veidne
2	Starpgredzens
3	Sānu somas kontūrs
4	Līmlente (4)
5	Veidnes locījums

Attēls 2 Urbšanas veidne

NOŅEMIET OE KABEĻA PANELI

Tikai transportlīdzekļi ar seglu somas vāka skaļruņiem

PIEZĪME

Ievērojiet piesardzību, jo kabeļu paneļa skrūvēm ir bloķēšanas plāksne un tās var viegli apraut.

1.	Noņemiet labās seglu somas audio OE kabeļā paneli. Skatiet apkopes rokasgrāmatu.
2.	Noņemiet audio kabeli no seglu somas iekšpuses.

UZSTĀDĪŠANA

Uzstādiet sekundāro pastiprinātāja kabeli panelī. Uzstādīšanas prasības

a. Izpildiet šajā komplektā sniegtos norādījumus.

Ja ir aprīkots ar centrālo atslēgu, skatiet EDM.

a. Ja aprīkots ar centrālajām atslēgām, atspraudiet slēdzenes kabeļus no Oriģinālā aprīkojuma ražotājs (OEM) iekšējā seglu somas kabeļa.

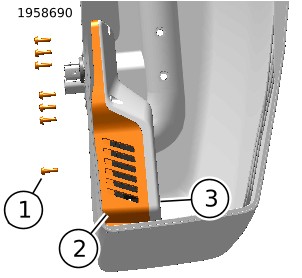

b. Attēls 3 Noņemiet blīvējuma aizbāžņus no 3. un 4. dobuma jaunajā labās puses seglu somā 6 vadu paneļa savienotājā [289A].

c. Ievietojiet BŠ/O centrālās atslēgas vada spaili 3. dobumā (1).

d. Ievietojiet BŠ/S centrālās atslēgas vada spaili 4. dobumā (2).

1	3. dobums BŠ\O vads centrālā atslēga aizslēgta
2	4 dobums BŠ\S vads centrālā atslēga atslēgta

Attēls 3 6 vadu paneļa savienotāja [289A] skats

Uzstādiet siksnas paneli seglu somā.

a. Skatiet šeit: Attēls 4 un Attēls 5. Uzstādiet instalācijas paneli (2).

1	Skrūves (7)
2	Instalācijas panelis

Attēls 5 Uzstādīts pastiprinātāja instalācijas panelis

3.2.	Ieskrūvējiet skrūves (1). Pievelciet. Griezes moments: 2,28–2,79 N·m (20,2–24,7 in-lbs)

1	Skrūves (7)
2	Instalācijas panelis
3	Pastiprinātājs

Attēls 4 Pastiprinātāja instalācijas panelis

Attēls 6 Pārbaudiet, vai ir uzstādīts savilcējs (1). Ja nē, uzstādiet savilcēju, lai nostiprinātu kabeli pie paneļa, kā parādīts attēlā.

a. Izvadiet centrālās atslēgas vadus no instalācijas paneļa apakšas gar audio kabeli.

1	Kabeļu siksna

Attēls 6 Pastiprinātāja instalācijas paneļa kabeļa saite

Attēls 7 Uzstādiet pastiprinātāja paneļa vāku (1).

a. Pārbaudiet, vai cilnes (3) ir pareizi vietā.

5.2.	Ieskrūvējiet skrūves (2). Pievelciet. Griezes moments: 0,73–0,89 N·m (6,5–7,9 in-lbs)

1	Pastiprinātāja vāks
2	Skrūve (3)
3	Plāksne (2)

Attēls 7 Pastiprinātāja vāks (sekundārais)

Attēls 8 Salona kabelis tiks izvadīts, kā parādīts attēlā. Uzstādot zemfrekvences skaļruņa komplektu, tiks izmantotas enkuri/savilcēji un vadu vadotnes.

1	Zemfrekvences skaļruņa savienotājs
2	Seglu somas vāka skaļruņa pozitīvais savienotājs (GZ vads)
3	Seglu somas vāka skaļruņa negatīvais savienotājs (GZ/M vads)

Attēls 8 Seglu somas iekšējā elektroinstalācija

PIEZĪME

Ja uzstādāt sekundāro pastiprinātāju ar papildus skaļruņu komplektiem, pirms jebkādu savienojumu izveidošanas uzstādiet visas skaļruņu sastāvdaļas. Skatiet atbilstošos skaļruņu vai kabeļu komplekta uzstādīšanas norādījumus.

Attēls 1 Uzstādiet ārējo kabeli (13).

a. Skatiet šeit: Attēls 9 un Attēls 10. Izvadiet ārējo seglu somas kabeli pa labo aizmugurējo rāmja sliedi. Izmantojot kabeļu siksniņas, vaļīgi novietojiet instalāciju stiprinājumu vietās (1). Nepievelciet kabeļu siksniņas.

b. Ja tas ir, pievienojiet 6 vadu savienotāju [289B] panelim [289A] un nostipriniet pie jaunā ārējā kabeļa no komplekta.

c. Attēls 1 Ja nav aprīkots ar seglu somas skaļruņiem vai centrālās atslēgas slēdzenēm, ievietojiet blīvējuma tapas (10) 6 vadu savienotājā (12) un nostipriniet pie paneļa savienotāja [289A].

d. Uzstādiet sānu somu, lai pārbaudītu instalācijas garumu. Atstājiet to pietiekami garu, lai viegli pievienotu sānu somai.

e. Pārliecinieties, ka kabeļi nesaskaras ar kustīgām daļām.

f. Pievelciet savilcējus, kas nostiprina kabeļa aizmugurējo daļu.

Virziet kabeli uz priekšu starp aizmugurējo spārnu un rāmi akumulatora kārbas zonā.

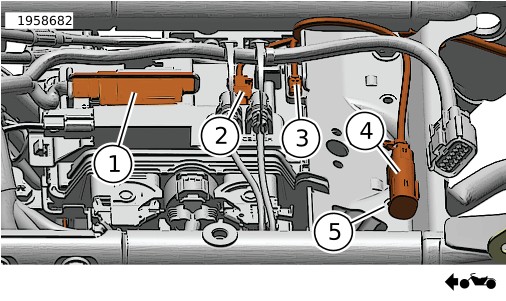

a. Skatiet šeit: Attēls 9 un Attēls 11. Pievienojiet ārējā kabeļa savienotāju [350A_1] piederumu pastiprinātāja kabeļa savienotājam [350B_1] (abi ar dzeltenu lenti).

1	[289B_2] Labās puses seglu somas savienotājs (16 vadu)
2	[43B] Pastiprinātāja drošinātāja turētājs (40 ampēru drošinātājs)
3	[351A_1] Audio izeja (gaiši zila un zila lente)
4	[350B_1] A2B izeja (zaļā lente)
5	[350A_1] A2B ieeja (dzeltenā lente)
6	Akumulatora vads (+)
7	Akumulatora vads (-)

Attēls 9 Ārējā kabeļa savienotāji

1	Enkura punkts
2	Aizmugurējā spārna statnis

Attēls 10 Aizmugurējā spārna statnis

1	[325A_1] Aizmugurējais PNA (12 vadu)
2	[350A_1] A2B ieeja (dzeltenā lente)
3	[350B_1] A2B izeja (zaļā lente)
4	[351A_1] RH pastiprinātāja izeja (gaiši zila un zila lente)
5	Savilcējs, Ziemassvētku eglīte

Attēls 11 Ārējais kabeļa izvadīšana zem sēdekļa - augšējais skats

Attēls 12 Noņemiet drošinātāja turētāju [43B] no nokrišņu vāciņa.

a. Uzstādiet 40A drošinātāju drošinātāja turētājā [43B], uzstādiet nokrišņu vāciņā un nostipriniet ar savilcēu pie blakus esošā kabeļa vai rāmja.

b. Nestipriniet bremžu cauruļvada.

10.

Virziet akumulatora vadu kabeli uz leju un zem Pretbloķēšanas sistēma (ABS) moduļa uz priekšu, uz akumulatora paliktņa priekšpusi. Akumulatora pozitīvais zars ir garākais no abiem.

a. Pievienojiet negatīvo akumulatora vadu.

10.2.

Pievienojiet pozitīvo akumulatora vadu.

1	[43B] Pastiprinātāja drošinātāja turētājs (40 ampēru drošinātājs)
2	Akumulatora jauda (pozitīva un negatīva)

Attēls 12 Ārējā kabeļa izvadīšana zem sēdekļa - labais skats

11.

Uzlieciet augšējo kasti. Skatiet apkopes rokasgrāmatu.

12.

Attēls 1 Uzstādiet piederumu pastiprinātāja kabeli (9).

a. Attēls 13 Noņemiet nokrišņu spraudni no 12 vadu kabeļa savienotāja [325A_1] (1) virs akumulatora paliktņa.

12.2.

Ievietojiet savienotāju [325B_1] transportlīdzekļa kabelī [325A_1] un virziet visus atzarus, kā parādīts attēlā.

1	[325B_1] Kabeļa savienotājs (12 vadu savienotājs)
2	[350B_1] A2B izeja (dzeltena lente)
3	[325B_2] Aizmugurējā PNA CAN/Barošana (oranžā lente)
4	[325B_3] Aizmugurējā PNA barošana (sarkana lente)

Attēls 13 Piederumu pastiprinātāja kabelis

13.

Aizveriet visus neizmantotos savienotājus ar komplektā iekļautajiem blīvējuma aizbāžņiem.

GATAVS

PIEZĪME

Lai novērstu iespējamos skaņas sistēmas bojājumus, pirms galvenā drošinātāja uzstādīšanas pārbaudiet, vai aizdedze ir izslēgta.

PIEZĪME

Pabeidziet visu audio komplektu uzstādīšanu pirms šo darbību veikšanas.

1.	Uzstādiet sēdekli. Pēc sēdekļa uzstādīšanas pavelciet to augšup, lai pārliecinātos, ka tas ir cieši nostiprināts. Skatiet apkopes rokasgrāmatu.
2.	Uzstādīt galveno drošinātāju. Skatiet apkopes rokasgrāmatu.
3.	Uzstādiet sānu vākus. Skatiet apkopes rokasgrāmatu.
4.	Uzstādiet seglu somas. Skatiet apkopes rokasgrāmatu.

KONFIGURĒT

PIEZĪME

Atjauniniet programmatūru šādā secībā:

1. solis. Atjauniniet Informācijas un izklaides vadības bloks (IFCU) programmatūru uz jaunāko versiju.
2. solis. Atjauniniet pastiprinātāja programmatūru uz jaunāko versiju.

Neturpiniet, neveicot šos atjauninājumus.

1.	No www.harley-davidson.com tīmekļa vietnes. a. Atlasiet: Programmatūras atjauninājumi. Tas ved uz Informācijas un izklaides sistēmas resursi. b. Atlasiet: Informācijas un izklaides vadības bloka (IFCU) Skyline^TM OS, atrodas satura rādītājā. c. Izpildiet norādījumus, lai pārsūtītu atjauninājumu uz (IFCU) un pastiprinātājiem, kā aprīkots.
2.	Veiciet sistēmas konfigurēšanu TIKAI pēc tam, kad ir instalēti visi audio piederumu komplekti.
3.	Ieslēdziet transportlīdzekli piederumu režīmā.
4.	Uz Informācijas un izklaides vadības bloks (IFCU): a. Atlasiet: Iestatījumu ikona. b. Atlasiet: Skaņas iestatījumi. c. Izpildiet ekrānā redzamos norādījumus par piemērojamām audio sistēmas izmaiņām.
5.	Kad esat pabeidzis, izslēdziet barošanu uz 60 sekundēm.
6.	Atkal ieslēdziet barošanu, pārbaudiet, vai audio sistēma darbojas pareizi.

PIEZĪME

Ja audio sistēmai ir zemfrekvences skaļrunis (-ņī) pieslēgts, darbināts ar pilnu skaļumu un zemfrekvences skaļruņa pastiprinājuma līmeni 10 tukšgaitā ilgāku laiku, akumulatora spriegums var samazināties un sistēma var pāriet slodzes nomešanas režīmā ar samazinātu veiktspēju, līdz tiek atjaunots atbilstošs akumulatora uzlādes stāvoklis.
