SCREAMIN' EAGLE PRO TC 96 CI AUF 103 CI STAGE III KIT
J053612025-01-23
ALLGEMEINES
Satznummern
27513-08D, 27514-08C
Modelle
Modell-Passungsinformationen sind im P&A-Einzelhandelskatalog oder im Abschnitt „Parts and Accessories“ (Teile und Zubehör) von www.harley-davidson.com (nur Englisch) zu finden.
Zusätzlich benötigte Teile
Für diesen Satz ist der separate Kauf eines SE Hochleistungs-Luftfiltersatzes erforderlich. Für verfügbare Sätze siehe den SE Pro-Katalog.
Für dieses Kit ist auch der separate Kauf des Nockenantrieb-Sicherungs-Kits (91800088) und des Nockenwellen-Service-Kits (17045-99C) erforderlich, die beim Harley-Davidson Händler erhältlich sind.
Der separate Kauf eines Nockendistanzstücksatzes (25928-06) wird empfohlen. Dieser Satz enthält fünf verschiedene Distanzstücke zur ordnungsgemäßen Ausrichtung des Zahnrads.
Die entsprechenden Abschnitte zu benötigten Sonderwerkzeugen für den Einbau dieses Satzes sind dem Werkstatthandbuch zu entnehmen.
Zum korrekten Einbau dieses Satzes ist auch eine Neukalibrierung des ECM erforderlich. Ein Harley-Davidson Händler hat weitere Informationen dazu.
WARNUNGDie Sicherheit von Fahrer und Sozius hängt vom korrekten Einbau dieses Satzes ab. Die entsprechenden Verfahren im Werkstatthandbuch befolgen. Falls es nicht möglich ist, dieses Verfahren selbst durchzuführen, bzw. nicht die richtigen Werkzeuge vorhanden sind, muss der Einbau von einem Harley-Davidson Händler durchgeführt werden. Unsachgemäßer Einbau dieses Satzes kann zu schweren oder tödlichen Verletzungen führen. (00333b)
HINWEIS
Diese Einbauanleitung bezieht sich auf Informationen aus dem Werkstatthandbuch. Für diesen Einbau ist ein Werkstatthandbuch für das jeweilige Motorradmodell erforderlich; dieses ist bei einem Harley-Davidson Händler erhältlich.
Inhalt des Satzes
HINWEIS
Dieser Satz ist nur für Hochleistungs- oder Motorsportanwendungen vorgesehen. Er ist weder für den Verkauf noch für die Verwendung an schadstoffgeregelten Kraftfahrzeugen zugelassen. Dieser Satz kann die beschränkte Fahrzeuggarantie einschränken oder ungültig machen. Die Leistung steigernde Motorteile sollten nur von erfahrenen Motorradfahrern genutzt werden.
AUSBAU
Für Service vorbereiten
| 1. | Das Motorrad auf einer geeigneten Hebebühne platzieren. HINWEIS Wenn das Fahrzeug mit einem Harley-Davidson Smart-Sicherheitssystem ausgerüstet ist, ist in der Bedienungsanleitung nachzuschlagen, wie das System entschärft wird. | |
| 2. | Den Sitz ausbauen. Siehe Werkstatthandbuch. | |
| WARNUNG Bei der Wartung der Kraftstoffanlage nicht rauchen und offene Flammen sowie Funken vermeiden. Benzin ist äußerst leicht entflammbar und hochexplosiv, was zu schweren oder tödlichen Verletzungen führen kann. (00330a) | ||
| 3. | Kraftstofftank ausbauen. Siehe Werkstatthandbuch. | |
| 4. | Die Hauptsicherung ausbauen. Siehe Werkstatthandbuch. |
Motorkomponenten ausbauen
- Die vorhandene Luftfilter-Baugruppe ausbauen. Siehe AUSBAU DES LUFTFILTERS im Werkstatthandbuch.
- Die vorhandene Abgasanlage ausbauen. Siehe AUSBAU DER ABGASANLAGE im Werkstatthandbuch.
- Den Zylinder und Zylinderkopf sowie die Baugruppe Nockenscheibe zerlegen. In den entsprechenden Teilen des Abschnitts MOTOR im Werkstatthandbuch nachschlagen.
- Die vorhandene Kupplungstellerfeder ausbauen Siehe AUSBAU DER KUPPLUNG im Werkstatthandbuch.
INSTALLATION
Motor und Kupplungskomponenten einbauen
- Siehe Abbildung 3 >. Die Nadellager (7) der Nockenwelle untersuchen und gegebenenfalls austauschen.
- Siehe Abbildung 1 bis Abbildung 3 . Die Nocken auf der Nockenscheibe, die Leistungsventilfedern auf den Zylinderköpfen und den Zylinder und Zylinderkopf mit Teilen aus dem Satz zusammenbauen. In den entsprechenden Teilen des Abschnitts MOTOR im Werkstatthandbuch nachschlagen.
- Die Kupplungstellerfeder aus dem Satz einbauen. Siehe EINBAU DER KUPPLUNG im Werkstatthandbuch.
- Die Abgasanlage einbauen. Siehe EINBAU DER AUSPUFFANLAGE im Werkstatthandbuch.
- Die Luftfilterbaugruppe einbauen. Siehe EINBAU DES LUFTFILTERS im Werkstatthandbuch.
Endgültiger Zusammenbau
| 1. | Die Hauptsicherung einbauen. Siehe Werkstatthandbuch. | |
| 2. | Kraftstofftank einbauen. Siehe Werkstatthandbuch. | |
| 3. | Den Sitz einbauen. Nach dem Einbau den Sitz nach oben ziehen, um sicherzustellen, dass er fest sitzt. Siehe Werkstatthandbuch. | |
HINWEIS Beim Einbau dieses Satzes muss das ECM neu kalibriert werden. Wenn das ECM anschließend nicht korrekt kalibriert wird, kann es zu schweren Motorschäden kommen. (00399b) | ||
| 4. | Das ECM nachkalibrieren. Ein Harley-Davidson Händler hat weitere Informationen dazu. | |
| 5. | Den Motor anlassen und laufen lassen. Dies mehrmals wiederholen, um die ordnungsgemäße Funktion zu überprüfen. |
Funktionsweise
Siehe EINFAHRREGELN in der Betriebsanleitung für Anweisungen zum Einfahren des Motorrades.
ERSATZTEILE

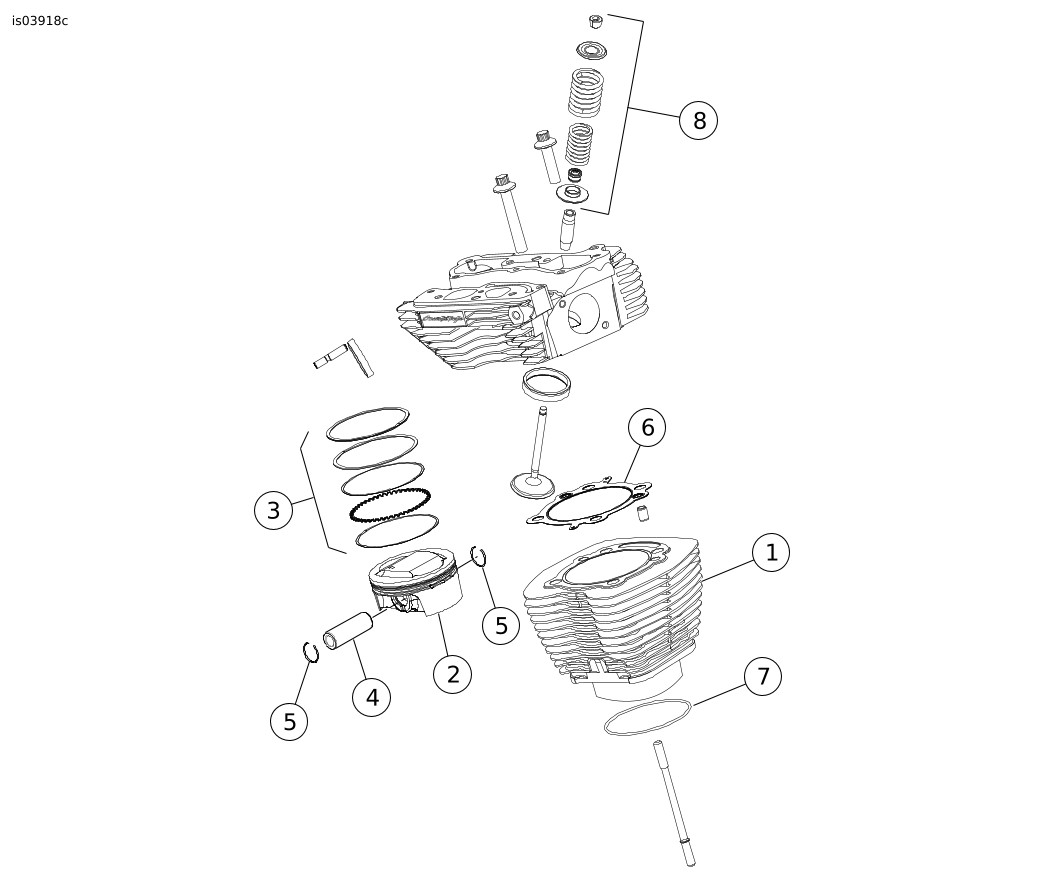

Abbildung 1. Ersatzteile: Screamin' Eagle Pro TC 96 CI auf 103 CI Stage III Kit
Tabelle 1. Ersatzteiltabelle: Screamin' Eagle PRO TC 96 CI auf 103 CI Stage III Kit
Teil | Beschreibung (Menge) | Teilenummer | Teil | Beschreibung (Menge) | Teilenummer | |
|---|---|---|---|---|---|---|
1 | 3,875 – Zylinder-Baugruppe (schwarz) (2) (zur Verwendung mit Satz 27513-08) | 16547-99A | 5 | Kolbenbolzensicherungsring (4) | 22097-99 | |
3,875 – Zylinder-Baugruppe (Silber) (2) (zur Verwendung mit Satz 27514-08) | 16548-99A | 6 | Dichtung, Zylinderkopf (2) | 16787-99 | ||
2 | Kolben (2) | Nicht einzeln erhältlich | 7 | O-Ring, Zylinderfuß (2) | 11256 | |
3 | Kolbenringsatz (2) | 22457-10 | 8 | Hochleistungs-Ventilfedersatz | 18013-03A | |
4 | Kolbenbolzen (2) | 22455-03 | Anmerkungen: Kolbensatz (22144-08B) enthält Teile 2 bis 5. Teil 5 wird auch mit dem Dichtungssatz für die Motorinstandsetzung (17053-99B) geliefert. Für Ventilfederkomponenten (Teil 8) siehe die Einbauanleitung J03548. | |||
Abbildung 2. Ersatzteile: Screamin' Eagle Pro TC 96 CI auf 103 CI Stage III Kit
Tabelle 2. Ersatzteile: Screamin' Eagle Pro TC 96 CI auf 103 CI Umbaukit
Teil | Beschreibung (Menge) | Teilenummer | Teil | Beschreibung (Menge) | Teilenummer | |
|---|---|---|---|---|---|---|
1 | Dichtung, Kipphebeldeckelbasis (2) | 16719-99A | 9 | Kurbelgehäuseentlüftung (2) | 17025-03A | |
2 | Dichtung, Kipphebeldeckel oben (2) | 17386-99A | 10 | Leitblechbaugruppe (2) | 26500002 | |
3 | Dichtung, Stößelgehäuse (2) | 18635-99B | 11 | Dichtung, EFI-Ansaugstutzen (2) (nicht abgebildet) | 29995-86B | |
4 | O-Ring, mittlere Stößelstangenführung (4) | 11132A | 12 | Dichtung, Ansaugunterdrucksensor (2) (nicht abgebildet) | 11291 | |
5 | O-Ring, untere Stößelstangenführung (4) | 11145A | 13 | Perfect Fit-Stößelstangen-Satz, (+0,030 in) | 18401-03 | |
6 | O-Ring, obere Stößelstangenführung (4) | 11293 | Anmerkungen: Kurbelgehäuseentlüftung (17025-03A) enthält Teile 8 bis 10. Teile 1 bis 13 sind im Zylinder- und Zylinderkopf-Überholungssatz (17052-99B) enthalten, sowie Teile 6 und 7, Abbildung 1. | |||
7 | O-Ring, Kipphebelstütze (2) | 11270 | ||||
8 | Entlüftungsschraube (4) | 4400 | ||||
Abbildung 3. Ersatzteile: Screamin' Eagle Pro TC 96 CI auf 103 CI Stage III Kit
Tabelle 3. Ersatzteile: Screamin' Eagle Pro TC 96 CI auf 103 CI Stage III Kit
Teil | Beschreibung (Menge) | Teilenummer |
|---|---|---|
1 | Dichtung, Nockenwellendeckel | 25244-99A |
2 | Sicherungsring | 11461 |
3 | Nockenwelle, vorne, SE-259E | Nicht einzeln erhältlich |
4 | Nockenwelle, hinten, SE-259E | Nicht einzeln erhältlich |
5 | Nadellager (2) (falls erforderlich, muss einzeln erworben werden) | 9215 |
6 | O-Ring, Ölpumpe zur Nockenwellenstützplatte | 11293 |
7 | O-Ring, Nockenwellenstützplatte zum Kurbelgehäuse (2) | 11301 |
Im Text erwähnte, jedoch nicht im Satz enthaltene Teile: | ||
A | Nockenantrieb-Halterungssatz (mit Schrauben und Unterlegscheibe) | 91800088 |
Anmerkungen: Teile 1, 4, 8 und 9 sind im Nockenantriebs-Wartungsdichtungssatz (17045-99C) enthalten. Teile 5 und 6 sind mit dem Nockenwellensatz (25482-10) erhältlich. | ||
