ZESTAW SCREAMIN' EAGLE PRO TC (96 CI DO 103 CI) STAGE 3
J053612025-01-23
INFORMACJE OGÓLNE
Numery zestawów
27513-08D, 27514-08C
Modele
Informacje o zgodnych modelach można znaleźć w katalogu części i akcesoriów na rynek detaliczny oraz w sekcji „Części i akcesoria” witryny internetowej www.harley-davidson.com (tylko w języku angielskim).
Wymagane są części dodatkowe
Zestaw wymaga zakupu zestawu filtra powietrza o podwyższonej przepustowości SE. Dostępne zestawy przedstawiono w katalogu SE Pro.
Zestaw ten wymaga również osobnego zakupu zestawu mocowania napędu rozrządu (91800088) i zestawu serwisowego rozrządu (17045-99C), które są dostępne u dealera Harley-Davidson.
Zaleca się oddzielny zakup podkładek dystansowych wałka rozrządu (25928-06). Zestaw zawiera pięć różnych elementów dystansowych pozwalających na uzyskanie odpowiedniego wyrównania zębatki.
Wymagania w zakresie narzędzi specjalnych do montażu tego zestawu przedstawiono w stosownych sekcjach instrukcji serwisowej.
Prawidłowa instalacja tego zestawu wymaga również ponownej kalibracji ECM. Szczegółowe informacje można uzyskać u dealera firmy Harley-Davidson.
OSTRZEŻENIEOd prawidłowego zamontowania części z tego zestawu zależy bezpieczeństwo kierującego i pasażera. Wykonaj odpowiednie procedury z instrukcji serwisowej. Osoby niebędące w stanie przeprowadzić tej procedury lub niedysponujące odpowiednimi narzędziami powinny zlecić wykonanie montażu dealerowi firmy Harley-Davidson. Niewłaściwy montaż części z tego zestawu może być przyczyną śmierci lub poważnych obrażeń ciała. (00333b)
UWAGA
Ta karta instrukcji dotyczy informacji pochodzących z instrukcji serwisowej. Do montażu niezbędna jest instrukcja serwisowa przeznaczona dla określonego modelu motocykla dostępna u dealera firmy Harley-Davidson.
Zawartość zestawu
UWAGA
Ten zestaw jest przeznaczony wyłącznie do zastosowań wyścigowych lub o wysokich osiągach, a jego sprzedaż i użycie w w pojazdach silnikowych z kontrolowaną emisją zanieczyszczeń jest zabronione. Ten zestaw może spowodować zmniejszenie zakresu ograniczonej gwarancji na pojazd lub ją unieważnić. Części wpływające na parametry silnika mogą być montowane wyłącznie przez doświadczonych użytkowników.
DEMONTAŻ
Przygotuj się do usługi
| 1. | Ustaw motocykl na odpowiednim podnośniku. UWAGA Jeśli pojazd jest wyposażony w inteligentny system bezpieczeństwa Harley-Davidson, zapoznaj się z instrukcją obsługi, w której opisano, jak instrukcje system alarmowy. | |
| 2. | Zdejmij siodło. Zob. instrukcja serwisowa. | |
| OSTRZEŻENIE Podczas serwisowania układu paliwowego nie wolno palić tytoniu ani dopuścić do obecności otwartego ognia lub iskrzenia. Benzyna jest niezwykle łatwopalna i wybuchowa, a te właściwości mogą być przyczyną śmierci lub poważnych obrażeń. (00330a) | ||
| 3. | Zdemontuj zbiornik paliwa. Zob. instrukcja serwisowa. | |
| 4. | Wyjmij bezpiecznik główny. Zob. instrukcja serwisowa. |
Usuń elementy silnika
- Wymontuj zestaw filtra powietrza. Zobacz sekcję DEMONTAŻ FILTRA POWIETRZA w instrukcji serwisowej.
- Wymontuj układ wydechowy. Zobacz sekcję DEMONTAŻ UKŁADU WYDECHOWEGO w instrukcji serwisowej.
- Zdemontuj górną część silnika i zespół płytki krzywki. Wykonaj wszystkie stosowne sekcje instrukcji serwisowej dotyczących SILNIKA.
- Usuń istniejącą sprężynę sprzęgła. Zobacz sekcję DEMONTAŻ SPRZĘGŁA w instrukcji serwisowej.
MONTAŻ
Zainstaluj komponenty silnika i sprzęgła
- Zobacz Rysunek 3 . Sprawdź łożyska igiełkowe wałka rozrządu (7) i wymień je w razie potrzeby.
- Zamontuj sprężynę membrany sprzęgła z zestawu. Zobacz sekcję MONTAŻ SPRZĘGŁA w instrukcji serwisowej.
- Zainstaluj układ wydechowy. Zobacz sekcję MONTAŻ UKŁADU WYDECHOWEGO w instrukcji serwisowej.
- Zainstaluj zestaw filtra powietrza. Zobacz sekcję MONTAŻ FILTRA POWIETRZA w instrukcji serwisowej.
Montaż końcowy
| 1. | Załóż bezpiecznik główny. Zob. instrukcja serwisowa. | |
| 2. | Zamontuj zbiornik paliwa. Zob. instrukcja serwisowa. | |
| 3. | Zamontuj siodło. Po zamontowaniu siodła pociągnij za nie, aby upewnić się, że jest odpowiednio zamocowane. Zob. instrukcja serwisowa. | |
POWIADOMIENIE W przypadku zamontowania tego zestawu należy przeprowadzić ponowną kalibrację modułu ECM. Nieskalibrowanie modułu ECM może spowodować poważne uszkodzenia silnika. (00399b) | ||
| 4. | Ponownie skalibruj moduł ECM. Szczegółowe informacje można uzyskać u dealera firmy Harley-Davidson. | |
| 5. | Uruchom pojazd i silnik. Powtórz kilka razy, aby sprawdzić prawidłowe działanie. |
Obsługa
Wskazówki dotyczące docierania motocykla zamieszczono w części instrukcji obsługi zatytułowanej ZASADY DOCIERANIA POJAZDU.
ELEMENTY ZESTAWU SERWISOWEGO

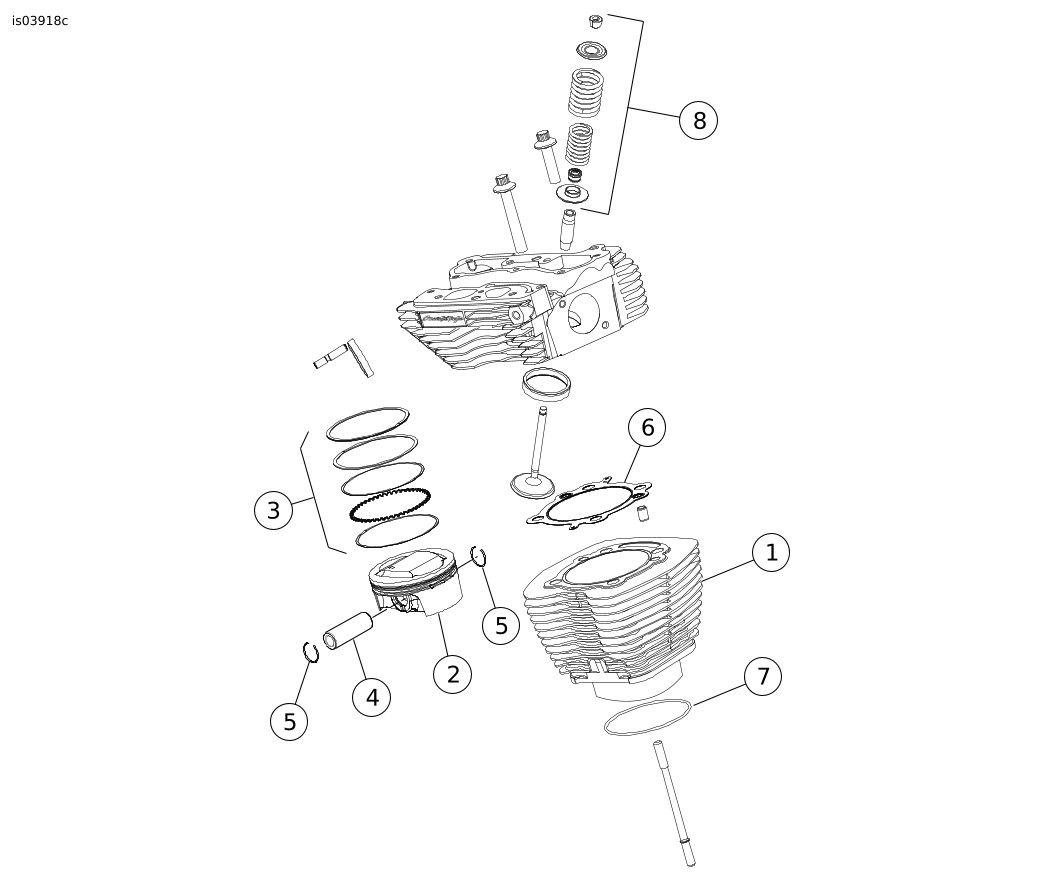

Rysunek 1. Elementy zestawu serwisowego: Zestaw Screamin' Eagle Pro TC 96 ci do 103 ci Stage 3
Tabela 1. Wykaz elementów zestawu serwisowego: Zestaw Screamin' Eagle Pro TC 96 ci do 103 ci Stage 3
Pozycja | Opis (liczba) | Numer części | Pozycja | Opis (liczba) | Numer części | |
|---|---|---|---|---|---|---|
1 | Zespół cylindra 3,875 czarny (2) (używany w zestawie 27513-08) | 16547-99A | 5 | Blokada sworznia tłoka (4) | 22097-99 | |
Zespół cylindra 3,875 srebrny (2) (używany w zestawie 27514-08) | 16548-99A | 6 | Uszczelka, głowica cylindra (2) | 16787-99 | ||
2 | Tłok (2) | Nie jest sprzedawany oddzielnie | 7 | Pierścień O-ring, podstawa cylindra (2) | 11256 | |
3 | Zestaw pierścieni tłokowych (2) | 22457-10 | 8 | Sportowy zestaw sprężyn zaworów | 18013-03A | |
4 | Kołek tłoka (2) | 22455-03 | Uwagi: Zestaw tłoków (22144-08B) zawiera elementy od 2 do 5. Pozycja 5 znajduje się również w zestawie uszczelek do remontu silnika (17053-99B). Informacje na temat elementów sprężyn zaworów (poz. 8) zamieszczono w karcie intrukcji J03548. | |||
Rysunek 2. Elementy zestawu serwisowego: Zestaw Screamin' Eagle Pro TC 96 ci do 103 ci Stage 3
Tabela 2. Elementy zestawu serwisowego: Zestaw do konwersji Screamin' Eagle Pro TC 96 ci na 103 ci
Pozycja | Opis (liczba) | Numer części | Pozycja | Opis (liczba) | Numer części | |
|---|---|---|---|---|---|---|
1 | Uszczelka, podstawa pokrywy wahacza (2) | 16719-99A | 9 | Zestaw do odpowietrzania (2) | 17025-03A | |
2 | Uszczelka, górna pokrywa wahacza (2) | 17386-99A | 10 | Zespół przegrody (2) | 26500002 | |
3 | Uszczelka, osłona popychacza (2) | 18635-99B | 11 | Uszczelka, wlot EFI (2) (nie pokazano) | 29995-86B | |
4 | Środkowa osłona popychacza, o-ring (4) | 11132A | 12 | Uszczelka, czujnik kolektora (2) (Nie pokazano) | 11291 | |
5 | Dolna osłona popychacza, o-ring (4) | 11145A | 13 | Zestaw idealnie dopasowanych popychaczy (+0,030 cala) | 18401-03 | |
6 | Górna osłona popychacza, o-ring (4) | 11293 | Uwagi: Zespół odpowietrzacza 17025-03A zawiera elementy od 8 do 10. Elementy od 1 do 13 znajdują się w zestawie naprawczym głowicy (17052-99B) oraz w pozycjach 6 i 7, rysunek 1. | |||
7 | Wspornik wahacza, o-ring (2) | 11270 | ||||
8 | Śruba odpowietrzająca (4) | 4400 | ||||
Rysunek 3. Elementy zestawu serwisowego: Zestaw Screamin' Eagle Pro TC 96 ci do 103 ci Stage 3
Tabela 3. Elementy zestawu serwisowego: Zestaw Screamin' Eagle Pro TC 96 ci do 103 ci Stage 3
Pozycja | Opis (liczba) | Numer części |
|---|---|---|
1 | Uszczelka, osłona krzywki | 25244-99A |
2 | Pierścień zabezpieczający | 11461 |
3 | Wałek rozrządu, przód, SE-259E | Nie jest sprzedawany oddzielnie |
4 | Wałek rozrządu, tył, SE-259E | Nie jest sprzedawany oddzielnie |
5 | Łożysko, igiełkowe (2) (w razie potrzeby należy zakupić osobno) | 9215 |
6 | Pierścień O-ring, pompa oleju do płyty krzywki | 11293 |
7 | Pierścień O-ring, płyta krzywki do skrzyni korbowej (2) | 11301 |
Elementy wspomniane w tekście, ale niewchodzące w skład zestawu: | ||
A | Zestaw do mocowania napędu rozrządu (zawiera śrubę i podkładkę) | 91800088 |
Uwagi: Pozycje 1, 4, 8 i 9 są w zestawie uszczelek serwisowych wałka rozrządu (17045-99C). Pozycje 5 i 6 są dostępne w zestawie wałka rozrządu (25482-10). | ||
