ENSEMBLE SCREAMIN' EAGLE PRO TC 96 CI À 103 CI STAGE 3
J053612025-01-23
GÉNÉRALITÉS
Numéros des kits
27513-08D, 27514-08C
Modèles
Pour plus d’informations concernant les accessoires des modèles, consultez le catalogue de vente au détail des P&A ou la section pièces et accessoires de www.harley-davidson.com (disponible en anglais uniquement).
Pièces supplémentaires nécessaires
Ce kit requiert l’achat séparé d’un kit de filtre à air à haut débit SE. Consultez le catalogue SE Pro pour connaître les kits disponibles.
Cet ensemble nécessite également l’achat distinct de l'ensemble de rétention d'entraînement de came (91800088) et de l'ensemble de joint d'étanchéité d'entretien de came (17045-99C) qui sont disponibles auprès d’un concessionnaire Harley-Davidson.
Il est recommandé d’acheter séparément le kit d’entretoises de montage de cames (25928-06). Ce kit contient cinq différentes entretoises pour obtenir un bon alignement des roues dentées.
Consultez les sections correspondantes du manuel d’entretien pour connaître les outils spécialisés requis pour l’installation de ce kit.
Un recalibrage ECM est également nécessaire pour l’installation correcte de cet ensemble. Communiquez avec un concessionnaire Harley-Davidson pour obtenir les détails connexes.
AVERTISSEMENTLa sécurité du conducteur et de ses passagers dépend de l’installation correcte de ce kit. Suivez les procédures appropriées se trouvant dans le manuel d’entretien. Si vous n’avez pas les compétences nécessaires pour respecter ces procédures ou si vous n’avez pas les bons outils, demandez à un concessionnaire Harley-Davidson d’effectuer l’installation. Une mauvaise installation de ce kit peut entraîner la mort ou des blessures graves. (00333b)
REMARQUE
Cette fiche d’instructions fait référence aux informations du manuel d’entretien. Cette installation requiert un manuel d’entretien pour votre modèle de motocyclette, disponible auprès d’un concessionnaire Harley-Davidson.
Contenu du kit
REMARQUE
Ce kit est uniquement destiné à des applications de haute performance ou de course; il est illégal de le vendre ou de l’utiliser sur les véhicules automobiles soumis aux critères de la lutte contre la pollution. Cet ensemble peut limiter ou annuler la garantie limitée du véhicule. Les pièces de performance liées au moteur sont conçues pour les motocyclistes expérimentés seulement.
RETRAIT
Préparation de l’entretien
| 1. | Placez la motocyclette sur un pont élévateur adéquat. REMARQUE Si le véhicule est équipé du système de sécurité intelligent de Harley-Davidson, consultez le manuel du propriétaire pour les directives de désarmement du système. | |
| 2. | Retirer la selle. Consultez le manuel d’entretien. | |
| AVERTISSEMENT Lors de l’entretien du système d’alimentation, ne fumez pas à proximité et assurez-vous qu’il n’y a aucune flamme nue ni étincelle à proximité. L’essence est extrêmement inflammable et hautement explosive, ce qui pourrait entraîner des blessures graves ou la mort. (00330a) | ||
| 3. | Enlevez le réservoir de carburant. Consultez le manuel d’entretien. | |
| 4. | Retirer le fusible principal. Consultez le manuel d’entretien. |
Retirer les composants de moteur
- Retirez l’assemblage du filtre à air existant. Référez-vous à la section RETRAIT DU FILTRE À AIR du manuel d’entretien.
- Retirez le système d’échappement existant. Référez-vous à la section RETRAIT DU SYSTÈME D’ÉCHAPPEMENT du manuel d’entretien.
- Démonter l’extrémité supérieure du moteur et l’assemblage de la plaque à cames. Référez-vous aux sections MOTEUR correspondantes du manuel d’entretien.
- Retirez le ressort de l’embrayage à diaphragme. Référez-vous à la section RETRAIT DE L’EMBRAYAGE du manuel d’entretien.
POSE
Installation du moteur et des composants de l’embrayage
- Consultez Figure 3. . Inspectez les roulements des aiguilles à cames (7) et remplacez-les, si nécessaire.
- Installez le ressort de diaphragme de l'embrayage du kit. Référez-vous à la section INSTALLATION DE L’EMBRAYAGE du manuel d’entretien.
- Installez le système d’échappement. Référez-vous à la section INSTALLATION DU SYSTÈME D’ÉCHAPPEMENT du manuel d’entretien.
- Installez l’assemblage du filtre à air. Référez-vous à la section INSTALLATION DU FILTRE À AIR du manuel d’entretien.
Assemblage final
| 1. | Installer le fusible principal. Consultez le manuel d’entretien. | |
| 2. | Posez le réservoir de carburant. Consultez le manuel d’entretien. | |
| 3. | Installez la selle. Après son installation, tirez sur la selle pour vous assurer qu’elle est bien fixée. Consultez le manuel d’entretien. | |
AVIS Vous devez recalibrer le module de commande électronique (ECM) lors de l’installation de ce kit. Si l’ECM n’est pas recalibré correctement, le moteur pourrait subir de sérieux dommages. (00399b) | ||
| 4. | Recalibrer l’ECM. Communiquez avec un concessionnaire Harley-Davidson pour obtenir les détails connexes. | |
| 5. | Démarrez et faites tourner le moteur. Répétez cette étape plusieurs fois pour vérifier son bon fonctionnement. |
Fonctionnement
Consultez les RÈGLES DE CONDUITE DE RODAGE dans le Manuel du propriétaire pour obtenir des instructions sur le rodage de la motocyclette.
PIÈCES DE RECHANGE

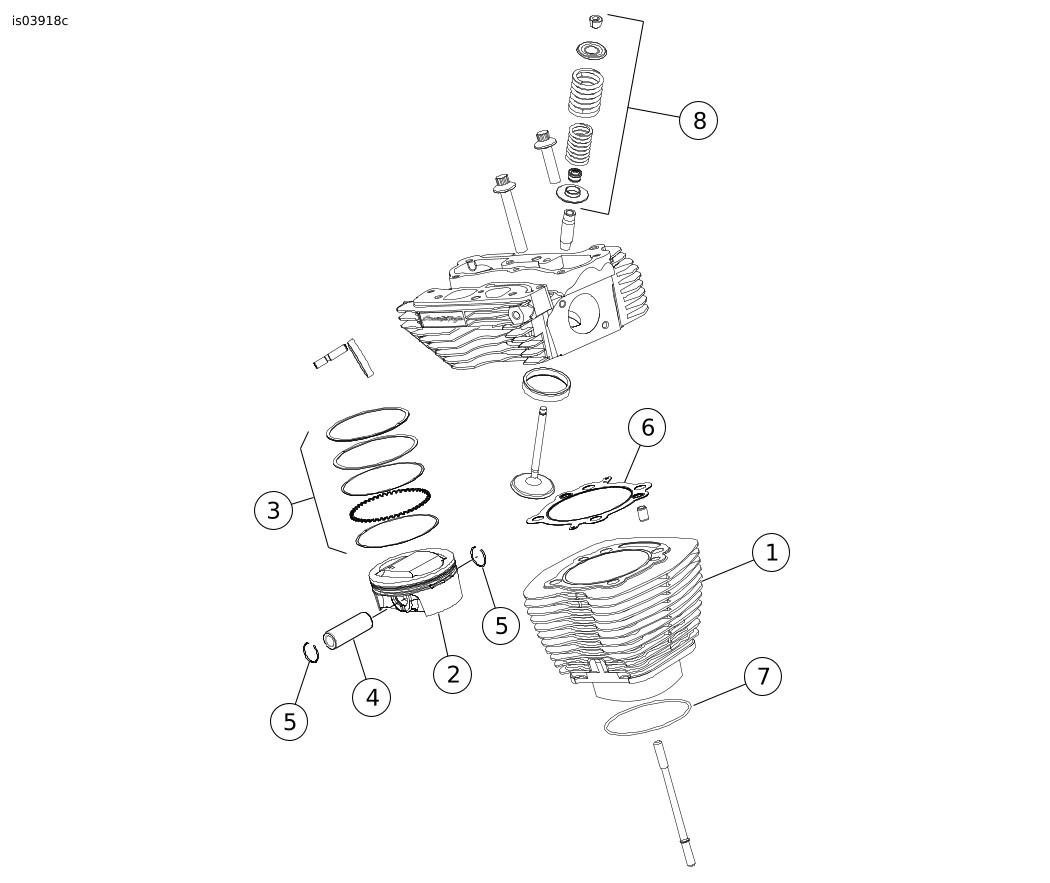

Figure 1. Pièces de rechange : Ensemble Screamin' Eagle Pro TC 96 ci à 103 ci Stage 3
Tableau 1. Tableau des pièces de rechange : Ensemble Screamin' Eagle PRO TC 96 ci à 103 ci Stage 3
Article | Description (quantité) | Numéro de pièce | Article | Description (quantité) | Numéro de pièce | |
|---|---|---|---|---|---|---|
1 | Assemblage de cylindre 3,875, noir (2) (utilisé dans l'ensemble 27513-08) | 16547-99A | 5 | Anneau de retenue de l’axe de piston (4) | 22097-99 | |
Assemblage de cylindre 3,875, argenté (2) (utilisé dans l'ensemble 27513=4-08) | 16548-99A | 6 | Joint de culasse (2) | 16787-99 | ||
2 | Piston (2) | Non vendu séparément | 7 | Joint torique, base du cylindre (2) | 11256 | |
3 | Ensemble de segments de piston (2) | 22457-10 | 8 | Kit de ressort de soupape de performance | 18013-03A | |
4 | Axe de piston (2) | 22455-03 | Remarques : L'ensemble de piston (22144-08B) comprend les articles 2 à 5. L'article 5 est également fourni dans l'ensemble de joints de révision du moteur (17053-99B). Pour les composants de ressort de soupape (Article 8), consultez la fiche d’instructions J03548. | |||
Figure 2. Pièces de rechange : Ensemble Screamin' Eagle Pro TC 96 ci à 103 ci Stage 3
Tableau 2. Pièces de rechange : Ensemble de conversion Screamin' Eagle Pro TC 96 ci à 103 ci
Article | Description (quantité) | Numéro de pièce | Article | Description (quantité) | Numéro de pièce | |
|---|---|---|---|---|---|---|
1 | Joint d’étanchéité, base de cache-culbuteur (2) | 16719-99A | 9 | Reniflard (2) | 17025-03A | |
2 | Joint d’étanchéité, partie supérieure de cache-culbuteur (2) | 17386-99A | 10 | Chicane (2) | 26500002 | |
3 | Joint d’étanchéité, cache-poussoir (2) | 18635-99B | 11 | Joint, prise EFI (2) (non illustré) | 29995-86B | |
4 | Joint torique, cache-tige de culbuteur central (4) | 11132A | 12 | Joint, capteur MAP (2) (non illustré) | 11291 | |
5 | Joint torique, cache-tige de culbuteur inférieur (4) | 11145A | 13 | Ensemble de couvre-tiges à ajustement parfait, (+0,030 pouce) | 18401-03 | |
6 | Joint torique, cache-tige de culbuteur supérieur (4) | 11293 | Remarques : L’assemblage du reniflard 17025-03A comprend de 8 à 10. Les articles 1 à 13 sont fournis dans l'ensemble de révision d'extrémité supérieure (17052-99B) et les articles 6 et 7, figure 1. | |||
7 | Joint torique, support de culbuteur (2) | 11270 | ||||
8 | Boulon de reniflard (4) | 4400 | ||||
Figure 3. Pièces de rechange : Ensemble Screamin' Eagle Pro TC 96 ci à 103 ci Stage 3
Tableau 3. Pièces de rechange : Ensemble Screamin' Eagle Pro TC 96 ci à 103 ci Stage 3
Article | Description (quantité) | Numéro de pièce |
|---|---|---|
1 | Joint d’étanchéité, couvre-culasse | 25244-99A |
2 | Anneau de retenue | 11461 |
3 | Arbre à cames avant, SE-259E | Non vendu séparément |
4 | Arbre à cames, arrière, SE-259E | Non vendu séparément |
5 | Roulement, aiguilles (2) (doit être acheté séparément, si nécessaire) | 9215 |
6 | Joint torique, pompe à huile à came de commande | 11293 |
7 | Joint torique, came de commande à carter moteur (2) | 11301 |
Éléments mentionnés dans le texte, mais non inclus dans le kit : | ||
A | Kit de rétention d’entraînement à cames (comprend vis et rondelle) | 91800088 |
Remarques : Les articles 1, 4, 8 et 9 sont fournis dans l'ensemble de joints d'étanchéité d'entretien de came (17045-99C). Les articles 5 et 6 sont disponibles dans le kit pour cames (25482-10). | ||
