مجموعة الأدوات SCREAMIN' EAGLE MILWAUKEE-EIGHT™ STAGE 4 KIT
J064212025-01-24
معلومات عامة
الجدول 1. معلومات عامة
المجموعات | الأدوات المقترحة | مستوى المهارة(1) |
|---|---|---|
92500060, 92500062, 92500064, 92500073, 92500076, 92500088 | نظارات واقية، مفتاح الدوران |  |
(1) الأدوات أو التقنيات الخاصة اللازمة للتركيب
محتويات مجموعة الأدوات

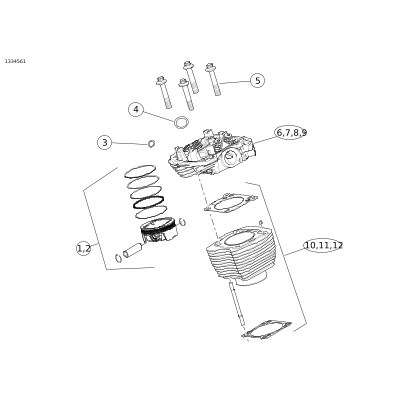

الشكل 1. محتويات المجموعة: مكونات Screamin' Eagle Milwaukee-Eight™ Stage 4
الجدول 2. محتويات المجموعة: الطرف العلوي: مكونات Screamin' Eagle Milwaukee-Eight™ Stage 4
 | العنصر | الكمية | الوصف | قطعة رقم | ملاحظات |
|---|---|---|---|---|---|
 | 1 | 1 | مجموعة أدوات المكبس، 114 | 21900084 | |
| 2 | 1 | مجموعة أدوات المكبس، 117 | 21900087 | |
| 3 | 4 | حلقة على شكل O، مشعب سائل التبريد | 11900090 | |
| 4 | 2 | حشية العادم | 65324-83B | |
| 5 | 4 | صمولة مشفهة | 10200303 | |
| 6 | 1 | مجموعة أدوات رأس الاسطوانة، الموديلات المبردة بالهواء (HOG أسود) | 16500512 | |
| 7 | 1 | مجموعة أدوات رأس الاسطوانة، الموديلات المبردة بالهواء (جرانيت أسود) | 16500538 | |
| 8 | 1 | مجموعة أدوات رأس الاسطوانة - Twin-Cooled (HOG أسود) | 16500379 | |
| 9 | 1 | مجموعة أدوات رأس الاسطوانة - Twin-Cooled (جرانيت أسود) | 16500527 | |
| 10 | 1 | مجموعة أدوات الاسطوانة (HOG أسود) | 16800120 | |
| 11 | 1 | مجموعة أدوات الاسطوانة (جرانيت أسود) | 16800125 | |
| 12 | 1 | مجموعة أدوات الاسطوانة (HOG أسود غير لامع) | 16800174 | |
ملاحظات:
| |||||
ملاحظة
تحقّق من أن كافّة المحتويات موجودة في هذه العلبة قبل تثبيت عناصر من المركبة أو فكّها.
محتويات مجموعة الأدوات
الشكل 2. محتويات المجموعة: سلسلة الصمامات: مكونات Screamin' Eagle Milwaukee-Eight™ Stage 4
الجدول 3. محتويات المجموعة: سلسلة الصمامات: مكونات Screamin' Eagle Milwaukee-Eight™ Stage 4
| العنصر | الكمية | الوصف | قطعة رقم | ملاحظات |
|---|---|---|---|---|---|
| 1 | 4 | حلقة على شكل حرف O | 11293 | |
| 2 | 4 | حلقة على شكل حرف O | 11132A | |
| 3 | 4 | حلقة على شكل حرف O | 11145A | |
| 4 | 2 | حشية، غطاء أداة الرفع | 25700362 | |
| 5 | 1 | مجموعة أدوات أداة الرفع، سعة عالية | 18572-13 | |
| 6 | 2 | حشية، غطاء الذراع المتأرجح السفلي | 25700425 | |
| 7 | 2 | حلقة على شكل O، فتحة تهوية | 11900116 | |
| 8 | 2 | حشية، غطاء الذراع المتأرجح العلوي | 25700372B |
ملاحظة
تحقّق من أن كافّة المحتويات موجودة في هذه العلبة قبل تثبيت عناصر من المركبة أو فكّها.
محتويات مجموعة الأدوات
الشكل 3. محتويات المجموعة: غرفة الكامات: مكونات Screamin' Eagle Milwaukee-Eight™ Stage 4
الجدول 4. محتويات المجموعة: غرفة الكامات: مكونات Screamin' Eagle Milwaukee-Eight™ Stage 4
| العنصر | الكمية | الوصف | قطعة رقم | ملاحظات |
|---|---|---|---|---|---|
| 1 | 1 | حشية، غطاء الكامة | 25700370 | |
| 2 | 1 | مجموعة أدوات أداة تثبيت الدولاب المسنن لمحرك عمود الكامة | 91800088 | شراء منفصل |
| 3 | 1 | حلقة على شكل O، لوحة الكامة بمضخة الزيت | 11900103 | |
| 4 | 1 | عمود الكامات، SE8-515 | 25400201 | |
| 5 | 1 | محمل الكامة | 9298B | |
| 6 | 1 | حلقة على شكل O، مضخة الزيت بعلبة المرافق | 11293 | |
| 7 | 1 | مضخة الزيت (التبريد بالزيت) | 62400247 | شراء منفصل عند الحاجة |
| 1 | مضخة الزيت (التبريد المزدوج) | 62400248 | شراء منفصل عند الحاجة | |
العناصر مضمنة ولكن غير الموضحة في الشكل | |||||
| 1 | مجموعة أدوات جسم الخانق مقاس 64 مم لدراجات Screamin' Eagle | 27200040 | ||
| 1 | مجموعة أدوات الخانق عالي التدفق لدراجات Screamin' Eagle | 27400040 | ||
| 1 | ملصق ضبط الانبعاثات الجزئية | لا تُباع بشكل منفصل | ||
| 1 | ملصق معلومات المنتج | لا تُباع بشكل منفصل | ||
ملاحظة
تحقّق من أن كافّة المحتويات موجودة في هذه العلبة قبل تثبيت عناصر من المركبة أو فكّها.
عام
تتوفر صحيفة التعليمات أيضًا بصيغة إلكترونية. للتأكد من أنك تستخدم أحدث الإصدارات المتوفرة، يُرجى اتباع أحد الإجراءات التالية:
- انتقل إلى h-d.com/isheets
- صوِّر رمز الاستجابة السريعة (QR Code) الموجود في أعلى الزاوية اليُسرى لصحيفة التعليمات.
ملاحظة
قد تحتوي ورقة التعليمات هذه على مقطع فيديو تكميلي لمساعدة عامل التثبيت في توضيح جزءٍ معيّن من المجموعة. سيوجد مقطع فيديو مرتبط في نهاية ورقة التعليمات هذه.
الموديلات
للحصول على معلومات ملاءمة الموديل، راجع قطع الغيار والملحقات (P&A) كتالوج البيع بالتجزئة لقطع الغيار والملحقات أو قسم قطع الغيار والملحقات في www.harley-davidson.com .
اتصّل بمركز دعم العملاء لشركة Harley-Davidson على الرقم1 2464-258-800-1 (من الولايات المتحدة فقط) أو على رقم 4056-343-414-1.
متطلبات التركيب
تحذيرتعتمد سلامة قائد الدراجة والراكب على تركيب هذا الطقم بشكل سليم. استخدم إجراءات دليل الصيانة المناسبة. إذا لم تستطع القيام بهذا الإجراء، أو لم تكن لديك الأدوات المناسبة، فتفضل بزيارة وكيل Harley-Davidson لإجراء عملية التركيب. قد يؤدي تركيب هذا الطقم بشكل غير سليم إلى حدوث وفاة أو إصابة خطيرة. (00333b)
- الموديلات المزودة بمحرك 107 Engine للعامين 2017-2018: يلزم الشراء المنفصل لمجموعة لوحة القابض عالي التدفق Screamin Eagle (قطعة رقم 37000258).
- موديلات الأعوام 2017-2019: يُطلب الشراء المنفصل لمجموعة أدوات مضخة الزيت (قطعة رقم 62400247 - تبريد بالزيت أو 62400248 - التبريد المزدوج).
- يلزم الشراء المنفصل لطقم منظف الهواء عالي التدفق لدراجة Screamin Eagle.
- يجب شراء مجموعة أدوات تثبيت محرك الكامة (القطعة رقم 91800088) بشكل منفصل.
- يُطلب الشراء المنفصل لمجموعة أدوات مباعد الكامة (قطعة رقم 25928-06).
- تتطلب مجموعة الأدوات هذه إعادة معايرة وحدة التحكم الإلكتروني (ECM). تواصل مع وكالة Harley-Davidson.
هذه العناصر متوفرة لدى وكيل Harley-Davidson المحلي.
ملاحظة
يشير مستند التعليمات هذا إلى المعلومات الواردة في دليل الصيانة. يلزم توافر دليل صيانة لموديل الدراجة النارية هذا العام ليتسنى إجراء عملية التركيب هذه، وهي متاحة لدى:
- وكلاء Harley-Davidson.
- بوابة معلومات الخدمة H-D، الوصول القائم على الاشتراك متاح لمعظم موديلات عام 2001 والموديلات الأحدث. لمزيد من المعلومات، يُرجى الاطلاع على الأسئلة الشائعة حول الاشتراكات .
الإعداد
| 1. | ضع الدراجة النارية في وضع قائم. راجع دليل الصيانة. | |
| 2. | عطّل نظام الأمان. راجع دليل الصيانة. | |
| 3. | فكّ المقعد. راجع دليل الصيانة. | |
| 4. | فكّ المصهر الرئيسي. راجع دليل الصيانة. | |
| تحذير عند خدمة نظام الوقود، لا تدخن ولا تسمح بوجود مصادر لهب مكشوف أو شرر في هذه المنطقة. البنزين مادة سريعة الاشتعال وشديدة الانفجار، وقد يؤدي إلى الوفاة أو حدوث إصابة خطيرة. (00330a) | ||
| 5. | أزل خزان الوقود. راجع دليل الصيانة. | |
| 6. | Twin-Cooled: صرِّف نظام سائل التبريد. |
الإزالة
ملاحظة
الخطوات التالية مقدمة كمخطط للعملية. اتبع الإجراءات في دليل الخدمة.
| 1. | أزل مجموعة منظف الهواء. | |
| 2. | فك نظام العادم. | |
| 3. | فك وحدة الحث. | |
| 4. | افصل وصلات مجموعة الأسلاك من رأس الأسطوانة. | |
| 5. | أزل خطوط سائل تبريد الزيت والمشعبات من المحرك. | |
| 6. | أزل أغطية الأذرع المتأرجحة والأذرع المتأرجحة وقضبان الدفع وأنابيب قضبان الدفع. | |
| 7. | أزل رؤوس الأسطوانات، والأسطوانات والمكابس. | |
| 8. | أزل أغطية أداة الرفع وأجهزة منع الدوران وأدوات الرفع | |
| 9. | أزل غطاء الكامة ولوحة الكامة والكامة. | |
| 10. | أزل محمل الكامة الداخلي. | |
| 11. | انزع القابض إذا لم تكن الدراجة مجهزة بالفعل بقابض لوحي 10. راجع دليل الصيانة. |
تركيب
ملاحظة
الخطوات التالية مقدمة كمخطط للعملية. اتبع الإجراءات في دليل الخدمة.
| 1. | ثبّت القابض باستخدام القابض اللوحي 10. انظر ورقه التعليمات J06246 ودليل الصيانة. ملاحظة يتمتع القابض اللوحي 10 المنزلق والمساعد في مركبات Milwaukee-eight بالقدرة الكافية لدعم هذه المجموعة في معظم التطبيقات. ثبّت فقط زنبركات أعلى قدرة في حال حدوث انزلاق للقابض. تزيد الزنبركات عالية القدرة من جهد رفع القابض. | |
| 2. | ركِّب حمل إبرة أعمدة الكامات (5). | |
| 3. | الشكل 3 ركِّب مضخة الزيت. | |
| 4. | ثبّت عمود الكامة في المحرك. | |
| 5. | جمّع لوحة الكامة ومحرك عمود الكامة. | |
| 6. | تأكد من محاذاة عمود الكامة مع علامات ضبط توقيت العمود المرفقي بشكل سليم. | |
| 7. | ركِّب أدوات الرفع (التي تأتي مع مجموعة الأدوات) وجهاز منع الدوران وحشيات غطاء أداة الرفع (التي تأتي مع مجموعة الأدوات) وأغطية أداة الرفع. | |
| 8. | ركِّب المكابس والأسطوانات المضمنة في مجموعة الأدوات. اتبع التعليمات المقدمة مع مجموعة أدوات الأسطوانات والمكابس. | |
| 9. | ركِّب رؤوس الأسطوانة باستخدام الصواميل المشفهة الجديدة المضمنة في مجموعة الأدوات. اتبع التعليمات المقدمة مع مجموعة أدوات رأس الأسطوانة. ملاحظة تستخدم هذه الحزمة تسلسلاً خاصًا لعزم دوران الرأس. | |
| 10. | ركِّب أنابيب قضبان الدفع وقضبان الدفع باستخدام الحلقات التي على شكل O المضمنة في مجموعة الأدوات. | |
| 11. | مع وضع المكبس تقريبًا على النقطة الميتة السفلية (BDC) على شوط القدرة، ركِّب الأذرع المتأرجحة. | |
| 12. | وبدلاً من ذلك، اربط البراغي لسحب الذراع المتأرجح لأسفل بشكل متساوٍ. | |
| 13. | ركِّب أغطية الأذرع المتأرجحة. | |
| 14. | تأكد من ضبط محاذاة عمود الكامة مع علامات ضبط توقيت العمود المرفقي بشكل سليم. | |
| 15. | ثبّت غطاء الكامة والحشية الجديدة المتوفرة في مجموعة الأدوات. | |
| 16. | قم بتحضير وحدة الحث المضمنة مع مجموعة الأدوات لبدء عملية التركيب. انظر التعليمات المضمنة في وحدة الحث. | |
| 17. | ركِّب حواقن وقود شديدة التدفق. | |
| 18. | ركِّب وحدة الحث. | |
| 19. | ركِّب مشعب سائل التبريد/الزيت في رؤوس الأسطوانة. a. نظِّف مادة الغراء تمامًا من الأسنان اللولبية للبراغي والفتحات ذات الأسنان اللولبية. راجع دليل الصيانة. b. نظِّف جمع الرواسب من على أسطح الربط. c. ثبّت الحلقات على الشكل O المتوفرة في مجموعة الأدوات. | |
| 20. | موديلات Touring المبردة بالهواء: ثبّت مبرد الزيت العامل بمساعدة مروحة والموجود ضمن مجموعة الأدوات. | |
| 21. | ركِّب نظام العادم. راجع دليل الصيانة. | |
| 22. | ركِّب مجموعة منظف الهواء. انظر صفحة التعليمات المضمنة مع مجموعة أدوات منظف الهواء عالي التدفق من SE التي تُباع بشل منفصل. | |
| 23. | ركِّب ملصق الانبعاثات على أنبوب الهيكل في مجموعة الأدوات. a. حدد موقع ملصق الانبعاثات على أنبوب الهيكل أسفل المقود. b. ضع الملصق الجزئي الجديد المتوفر في مجموعة الأدوات هذه أعلى جزء ملصق الانبعاثات على أنبوب الهيكل. | |
| 24. | ركِّب ملصق معلومات المنتج الجديد المضمن في مجموعة الأدوات. a. حدد موقع ملصق VIN على أنبوب الهيكل أسفل المقود. b. لموديلات 2017 Touring فقط: ضع ملصق معلومات المنتج الجديد المضمن في مجموعات الأدوات 92500060، و92500062، و92500064 تحت ملصق رقم تعريف المركبة على أنبوب الإطار. |
اكتمل
| 1. | ركّب خزان الوقود. راجع دليل الصيانة. | |
| 2. | قم بتركيب المنصهر الرئيسي. راجع دليل الصيانة. | |
| 3. | Twin-Cooled: املأ نظام سائل التبريد، وقم بتنفيس الهواء. راجع دليل الصيانة. | |
| 4. | ركّب المقعد. بعد تركيب المقعد، اسحب المقعد لأعلى للتأكد من أنه ثابت. راجع دليل الصيانة. | |
ملاحظة تجب إعادة معايرة ECM عند تركيب هذه العلبة. قد تؤدي عدم إعادة معايرة ECM بشكل سليم إلى تلف المحرك بشدة. (00399b) | ||
| 5. | أعد معايرة وحدة التحكم الإلكتروني (ECM) وفقًا للمعايرة المناسبة للتكوين. راجع الوكيل لمزيد من التفاصيل. | |
| 6. | قم بتشغيل الدراجة النارية إلى أن يصبح المحرك في درجة حرارة التشغيل العادية. كرِّر ذلك عدة مرات للتأكد من التركيب بطريقة صحيحة. | |
| 7. | راجع دليل المالك للتعرّف على قواعد القيادة بعد التليين. |
