SCREAMIN' EAGLE MILWAUKEE-EIGHT™ 4. ETAPI KOMPLEKT
J064212025-01-24
ÜLDTEAVE
Tabel 1. Üldine teave
Komplektid
Soovitatud tööriistad
Oskustase(1)
92500060, 92500062, 92500064, 92500073, 92500076, 92500088
Kaitseprillid, momentvõti
(1) Paigaldamiseks vajalikud eritööriistad või -võtted
KOMPLEKTI SISU

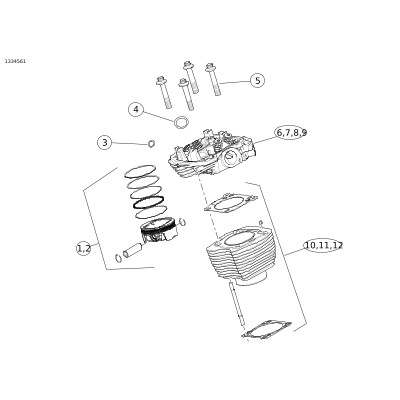

Joonis 1. Komplekti sisu. Screamin' Eagle Milwaukee-Eight™ IV etapi komponendid
Tabel 2. Komplekti sisu. Ülemine ots: Screamin' Eagle Milwaukee-Eight™ IV etapi komponendid
Üksus
Kogus
Kirjeldus
Toote nr
Märkused
1
1
Kolvikomplekt, 114
21900084
2
1
Kolvikomplekt, 117
21900087
3
4
O-rõngas, jahutusvedeliku kollektor
11900090
4
2
Väljalasketihend
65324-83B
5
4
Äärikumutter
10200303
6
1
Silindripea komplekt, õhkjahutusega (HOG must)
16500512
7
1
Silindripea komplekt, õhkjahutusega (must graniit)
16500538
8
1
Silindripea komplekt, kaksikjahutusega (HOG must)
16500379
9
1
Silindripea komplekt, kaksikjahutusega (must graniit)
16500527
10
1
Silindrikomplekt (HOG must)
16800120
11
1
Silindrikomplekt (must graniit)
16800125
12
1
Silindrikomplekt (HOG must, lihvitud servadeta)
16800174
Märkused.
  • Kolvikomplekti (1,2) komponente vt juhendist J07056
  • Silindrikomplekti (9,10,11) komponente vt juhendist J06226
  • Silindripea komplekti (5,6,7) komponente vt juhendist J06401
MÄRKUS.
Veenduge enne paigaldamist või sõidukilt osade eemaldamist, et komplekt on terviklik ja kõik osad on olemas.
KOMPLEKTI SISU
Joonis 2. Komplekti sisu. Klapirida: Screamin' Eagle Milwaukee-Eight™ IV etapi komponendid
Tabel 3. Komplekti sisu. Klapirida: Screamin' Eagle Milwaukee-Eight™ IV etapi komponendid
Üksus
Kogus
Kirjeldus
Toote nr
Märkused
1
4
O-rõngas
11293
2
4
O-rõngas
11132A
3
4
O-rõngas
11145A
4
2
Tihend, tõstja kate
25700362
5
1
Tõstja komplekt, suur võimsus
18572-13
6
2
Tihend, alumine klapikaas
25700425
7
2
O-rõngas, õhutusseade
11900116
8
2
Tihend, ülemine klapikaas
25700372B
MÄRKUS.
Veenduge enne paigaldamist või sõidukilt osade eemaldamist, et komplekt on terviklik ja kõik osad on olemas.
KOMPLEKTI SISU
Joonis 3. Komplekti sisu. Nukikamber: Screamin' Eagle Milwaukee-Eight™ IV etapi komponendid
Tabel 4. Komplekti sisu. Nukikamber: Screamin' Eagle Milwaukee-Eight™ IV etapi komponendid
Üksus
Kogus
Kirjeldus
Toote nr
Märkused
1
1
Tihend, nuki kate
25700370
2
1
Nukkvõlli ajami ketiratta piiramiskomplekt
91800088
Tuleb osta eraldi
3
1
O-rõngas, õlipumba nukiplaat
11900103
4
1
Nukkvõll, SE8-515
25400201
5
1
nuki laager
9298B
6
1
O-rõngas, õlipump karterisse
11293
7
1
Õlipump (õlijahutusega)
62400247
Vajadusel tuleb eraldi osta
1
Õlipump (kaksikjahutus)
62400248
Vajadusel tuleb eraldi osta
Kaasasolevad üksused, mida pole illustratsioonil näidatud
1
Screamin' Eagle 64 mm seguklapikoja komplekt
27200040
1
Screamin' Eagle suure läbilaskega sissepritse komplekt
27400040
1
Osalise heite reguleerimise silt
Ei müüda eraldi
1
Toote teabesilt
Ei müüda eraldi
MÄRKUS.
Veenduge enne paigaldamist või sõidukilt osade eemaldamist, et komplekt on terviklik ja kõik osad on olemas.
ÜLDOSA
Juhend on saadaval ka elektrooniliselt. Veendumaks, et kasutate uusimat saadaolevat versiooni, tehke ühte järgmistest.
  • Jätkake punktist h-d.com/isheets.
  • Skannige QR-kood juhiste lehe vasakus ülanurgas
MÄRKUS.
Sellel juhendil võib olla täiendav video, mis aitab paigaldajal kookkupanemise teatud osa selgitada. Seotud video asub selle juhendi lõpus.
Mudelid
Mudeli sobivuse teavet vaadake Varuosad ja tarvikud (P&A) jaemüügikataloogist või www.harley-davidson.com varuosade ja tarvikute jaotisest.
Võtke ühendust Harley-Davidsoni klienditeeninduskeskusega +1-800-258-2464 (ainult USA) või +1-414-343-4056.
Paigaldusnõuded
HOIATUS!
Juhi ja kaassõitja turvalisus oleneb sellest, kas komplekt on õigesti paigaldatud. Kasutage sobivaid hooldusjuhendi protseduure. Kui protseduur pole teile jõukohane või teil puuduvad õiged tööriistad, laske paigaldada Harley-Davidson®-i edasimüüjal. Selle komplekti vale paigaldamine võib põhjustada surma või raskeid vigastusi. (00333b)
    Need üksused on saadaval teie kohaliku Harley-Davidsoni edasimüüja juures.
  • 2017-2018 mudelid, millel on 107 mootor: vajalik on suure võimsusega siduriplaadi komplekti Screamin‘ Eagle High Capacity Clutch Plate (osa 37000258) soetamine.
  • 2017–2019 mudelid: vajalik on eraldi müüdava õlipumba koostu komplekti (osa nr 62400247 – õlijahutusega või 62400248 – kaksikjahutusega) soetamine.
  • Vajalik on Screamin Eagle‘i suure läbilaskevõimega õhupuhastikomplekti eraldi ostmine.
  • Vajalik on nukk-ajami kinnituskomplekti (osa 91800088) eraldi ostmine .
  • Vajalik on Cam Spacer (nuki vahepuksi) komplekti eraldi ostmine (osa nr 25928-06).
  • Komplekt nõuab ECM-i taas kalibreerimist. Võtke ühendust Harley-Davidson®-i edasimüüjaga.
MÄRKUS.
See juhiste leht viitab hooldusjuhendi teabele. Paigaldamiseks vajate konkreetse mootorratta aastale/mudelile vastavat hooldusjuhendit ning see on saadaval:
ETTEVALMISTAMINE
1. Seadke mootorratas püstiasendisse. Vaadake hooldusjuhendit.
2. Vabastage turvasüsteem. Vaadake hooldusjuhendit.
3. Eemaldage iste. Vaadake hooldusjuhendit.
4. Eemaldage peakaitse. Vaadake hooldusjuhendit.
HOIATUS!
Kütusesüsteemi hooldamisel ärge suitsetage ega hoidke seda lahtise leegi või sädemete läheduses. Bensiin on väga kergesti süttiv ja väga plahvatusohtlik, mis võib põhjustada surma või raskeid vigastusi. (00330a)
5. Eemaldage kütusepaak. Vaadake hooldusjuhendit.
6. Topeltjahutusega: Tühjendage jahutussüsteem.
EEMALDAMINE
MÄRKUS.
Järgmised toimingud on toodud toimingu juhistena. Järgige hooldusjuhendis olevaid toiminguid.
1. Eemaldage õhupuhasti koost.
2. Eemaldage väljalaskesüsteem.
3. Eemaldage sisselaskemoodul.
4. Ühendage juhtmeühendused plokikaane küljest lahti.
5. Eemaldage mootorist õlijahutusvedeliku voolikud ja kollektorid.
6. Eemaldage klapikaaned, nookurid, tõukurvardad ja tõukurvarraste torud.
7. Eemaldage plokikaaned, silinder ja kolvid.
8. Eemaldage tõstjate katted, pöörlemisvastased seadmed ja tõstjad.
9. Eemaldage nuki kate, nuki plaat ja nukkvõll.
10. Eemaldage sisemise nuki laagrid.
11. Kui sõidukil pole veel 10-plaadilist sidurit, eemaldage sidur. Vaadake hooldusjuhendit.
PAIGALDAMINE
MÄRKUS.
Järgmised toimingud on toodud toimingu juhistena. Järgige hooldusjuhendis olevaid toiminguid.
1. Paigaldage sidur, kasutades 10-plaadilist sidurit. Vt juhendit J06246 ja hooldusjuhendit.
MÄRKUS.
Milwaukee-Eighti sõidukites kasutatav 10-plaadiline sidur on selle komplekti jaoks piisavalt võimas enamiku rakenduste korral. Paigaldage tugevam sidur ainult juhul, kui esineb siduri libisemist. Tugevamad vedrud suurendavad jõudu, mis on vajalik siduri lahutamiseks.
2. Paigaldage nukkvõlli nõellaager (5).
3. Joonis 3 Paigaldage õlipump.
4. Paigaldage nukkvõll mootorisse.
5. Paigaldage nuki plaat ja nukkvõll.
6. Veenduge, et nukkvõllilt väntvõllile ajastustähis on korralikult joondatud.
7. Paigaldage komplektis olevad tõstjad, pöörlemisvastane seade, komplektis olevad tõstjate katete tihendid ja tõstjate katted.
8. Paigaldage komplektis olevad kolvid ja silindrid. Järgige kolvi ja silindri komplektiga kaasas olevaid juhiseid.
9. Paigaldage plokikaas kasutades uusi komplektis olevaid äärikute mutreid. Järgige plokikaane komplektiga kaasas olevaid juhiseid.
MÄRKUS.
See komplekt nõuab kindlas järjekorras pingutamist.
10. Paigaldage komplektis olevaid O-rõngaid kasutades tõukurvarraste torud ja tõukurvardad.
11. Kolviga toitekäigu asendis umbes Alumine surnud koht (BDC) , paigaldage nookurid.
12. Pingutage vaheldumisi kruvisid, et tõmmata lõikehoob ühtlaselt alla.
13. Paigaldage klapikaan.
14. Veenduge, et nukkvõllilt väntvõllile ajastustähis on korralikult joondatud.
15. Paigaldage nuki kate ja uus komplektis olev tihend.
16. Valmistage paigaldamiseks ette komplektis olev induktsioonimoodul. Vaadake sisselaskemooduliga kaasas olevaid juhiseid.
17. Paigaldage kõrge voolu kütusepihustid.
18. Paigaldage induktsioonimoodul.
19. Paigaldage plokikaantele jahutusvedeliku/õlikollektor.
a. Puhastahe põhjalikult KÕIK keermematerjal kruvide keermetelt ja keermestatud aukudelt. Vaadake hooldusjuhendit.
b. Puhastage vastaspindadelt kogu praht.
c. Paigaldage komplektis olevad O-rõngad.
20. Õhkjahutusega Touring mudelid: paigaldage komplektis olev ventilaatoriga õlijahuti.
21. Paigaldage väljalaskesüsteem. Vaadake hooldusjuhendit.
22. Paigaldage õhupuhasti koost. Vaadake juhendit, mis on eraldi müüdava SE suure läbilaskega õhupuhasti komplektis.
23. Paigaldage komplektis olev emissioonide silt.
a. Kleepige emissioonide silt juhtraua alla raami torule.
b. Pange selle komplekti uus osade silt raami torule, emissioonide sildi kohale.
24. Paigaldage komplektis olev uus toote andmesilt.
a. Kleepige VIN-koodi silt juhtraua alla raami torule.
b. Ainult 2017. aasta Touringu mudelitel: Pange uus komplektides 92500060, 92500062 ja 92500064 olev tooteteabe silt raamitoru VIN-sildi alla.
KOMPLEKTEERIGE
1. Paigaldage kütusepaak. Vaadake hooldusjuhendit.
2. Paigaldage peakaitse. Vaadake hooldusjuhendit.
3. Topeltjahutusega: täitke jahutussüsteem ja õhutustage. Vaadake hooldusjuhendit.
4. Paigaldage iste. Tõmmake istet üles, et kontrollida, kas see on pärast paigaldamist kinnitatud. Vaadake hooldusjuhendit.
TEADE
Peate selle komplekti paigaldamisel elektrilise juhtploki uuesti kalibreerima. Suutmatus elektrilist juhtplokki korralikult kalibreerida võib põhjustada mootorile raskeid vigastusi. (00399b)
5. Kalibreerige Elektrooniline juhtmoodul (ECM) konfigureerimiseks sobiva kalibreeringuga. Küsige lisateavet edasimüüjalt.
6. Käitage mootorratast, kuni mootor on töötemperatuuril. Korrake mitu korda, et kontrollida korralikult toimimist.
7. Vaadake kasutusjuhendist SISSESÕITMISE EESKIRJU.
