ชุดอุปกรณ์ SCREAMIN' EAGLE MILWAUKEE-EIGHT™ STAGE 4
J064212025-01-24
ข้อมูลทั่วไป
ตาราง 1 ข้อมูลทั่วไป
ชุด | เครื่องมือที่แนะนำ | ระดับทักษะ(1) |
|---|---|---|
92500060, 92500062, 92500064, 92500073, 92500076, 92500088 | แว่นตานิรภัย ประแจวัดแรงบิด |  |
(1) อุปกรณ์พิเศษหรือเทคนิคที่ต้องใช้ในการติดตั้ง
เนื้อหาเกี่ยวกับชุดอุปกรณ์
รูปภาพ 1 เนื้อหาเกี่ยวกับชุดอุปกรณ์: ชุดอุปกรณ์ Screamin' Eagle Milwaukee-Eight™ Stage 4
ตาราง 2 เนื้อหาเกี่ยวกับชุดอุปกรณ์: ช่วงบน: ชุดอุปกรณ์ Screamin' Eagle Milwaukee-Eight™ Stage 4
 | รายการ | จำนวน | คำอธิบาย | หมายเลขชิ้นส่วน | ข้อความ |
|---|---|---|---|---|---|
 | 1 | 1 | ชุดลูกสูบ, 114 | 21900084 | |
| 2 | 1 | ชุดลูกสูบ, 117 | 21900087 | |
| 3 | 4 | โอริง, ท่อร่วมน้ำหล่อเย็น | 11900090 | |
| 4 | 2 | ปะเก็นไอเสีย | 65324-83B | |
| 5 | 4 | น็อตหน้าแปลน | 10200303 | |
| 6 | 1 | ชุดหัวสูบ, ระบายความร้อนด้วยอากาศ (สีดำ HOG ) | 16500512 | |
| 7 | 1 | ชุดหัวสูบ, ระบายความร้อนด้วยอากาศ (สีดำแกรนิต) | 16500538 | |
| 8 | 1 | ชุดหัวสูบ, ระบายความร้อนแบบคู่ (สีดำ HOG) | 16500379 | |
| 9 | 1 | ชุดหัวสูบ, ระบายความร้อนแบบคู่ | 16500527 | |
| 10 | 1 | ชุดหัวสูบ (สีดำ HOG ) | 16800120 | |
| 11 | 1 | ชุดหัวสูบ (สีดำแกรนิต) | 16800125 | |
| 12 | 1 | ชุดหัวสูบ (สีดำ HOG ไม่มีไฮไลต์) | 16800174 | |
หมายเหตุ:
| |||||
หมายเหตุ
ตรวจสอบชิ้นส่วนทั้งหมดว่ามีอยู่ครบในชุดอุปกรณ์ ก่อนการติดตั้ง หรือก่อนถอดชิ้นส่วนออกจากยานพาหนะ
เนื้อหาเกี่ยวกับชุดอุปกรณ์
รูปภาพ 2 เนื้อหาเกี่ยวกับชุดอุปกรณ์: รางวาล์ว: ชุดอุปกรณ์ Screamin' Eagle Milwaukee-Eight™ Stage 4
ตาราง 3 เนื้อหาเกี่ยวกับชุดอุปกรณ์: รางวาล์ว: ชุดอุปกรณ์ Screamin' Eagle Milwaukee-Eight™ Stage 4
| รายการ | จำนวน | คำอธิบาย | หมายเลขชิ้นส่วน | ข้อความ |
|---|---|---|---|---|---|
| 1 | 4 | โอริง | 11293 | |
| 2 | 4 | โอริง | 11132A | |
| 3 | 4 | โอริง | 11145A | |
| 4 | 2 | ปะเก็น ฝาครอบตัวยก | 25700362 | |
| 5 | 1 | ชุดตัวยก สมรรถนะสูง | 18572-13 | |
| 6 | 2 | ปะเก็น ฝาครอบคันโยกล่าง | 25700425 | |
| 7 | 2 | โอริง ลิ้นระบาย | 11900116 | |
| 8 | 2 | ปะเก็น ฝาครอบคันโยกบน | 25700372B |
หมายเหตุ
ตรวจสอบชิ้นส่วนทั้งหมดว่ามีอยู่ครบในชุดอุปกรณ์ ก่อนการติดตั้ง หรือก่อนถอดชิ้นส่วนออกจากยานพาหนะ
เนื้อหาเกี่ยวกับชุดอุปกรณ์

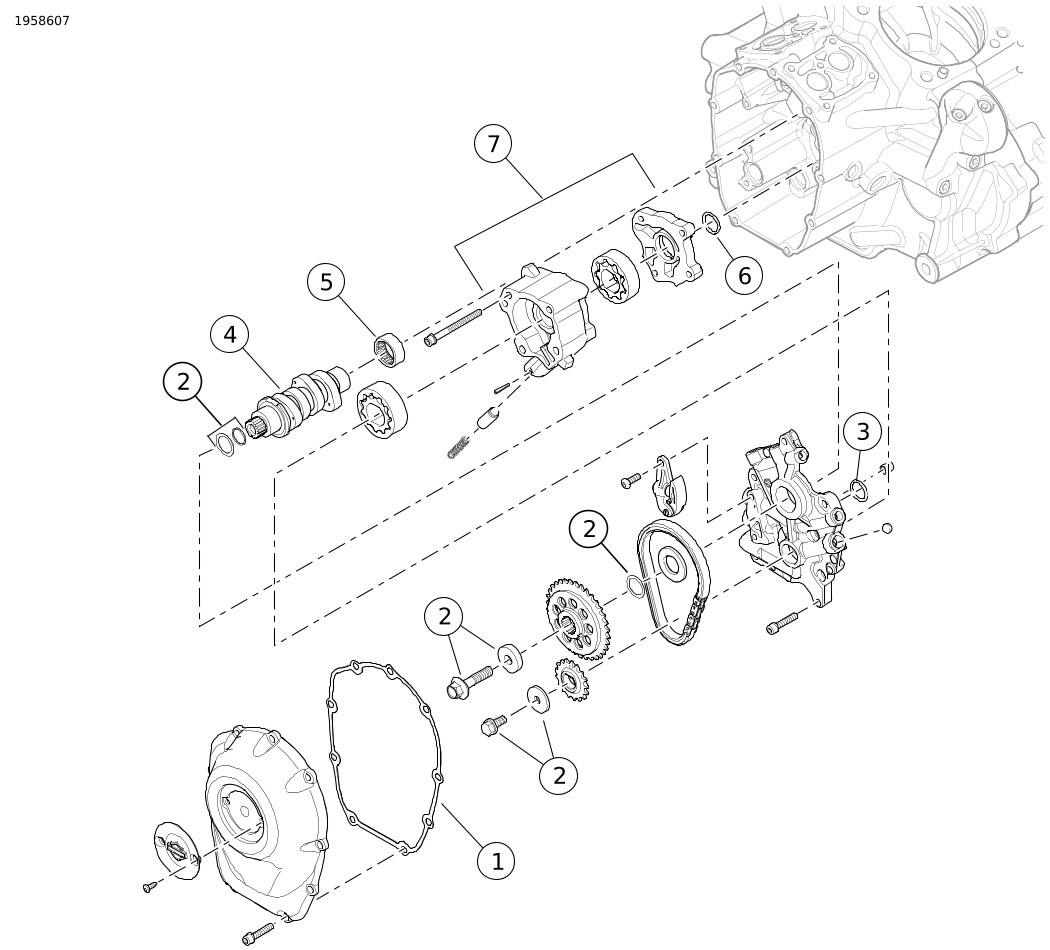

รูปภาพ 3 เนื้อหาเกี่ยวกับชุดอุปกรณ์: การแยกส่วนล้อ ชุดอุปกรณ์ Screamin' Eagle Milwaukee-Eight™ Stage 4
ตาราง 4 เนื้อหาเกี่ยวกับชุดอุปกรณ์: การแยกส่วนล้อ ชุดอุปกรณ์ Screamin' Eagle Milwaukee-Eight™ Stage 4
| รายการ | จำนวน | คำอธิบาย | หมายเลขชิ้นส่วน | ข้อความ |
|---|---|---|---|---|---|
| 1 | 1 | ปะเก็น ฝาครอบลูกเบี้ยว | 25700370 | |
| 2 | 1 | ชุดยึดเฟืองโซ่ขับเคลื่อนลูกเบี้ยว | 91800088 | ซื้อแยกต่างหาก |
| 3 | 1 | โอริง จานลูกเบี้ยวถึงปั๊มน้ำมัน | 11900103 | |
| 4 | 1 | เพลาลูกเบี้ยว SE8-515 | 25400201 | |
| 5 | 1 | ลูกปืนลูกเบี้ยว | 9298B | |
| 6 | 1 | โอริง ปั๊มน้ำมันถึงห้องข้อเหวี่ยง | 11293 | |
| 7 | 1 | ปั้มน้ํามัน (ระบายความร้อนน้ํามันเครื่อง) | 62400247 | ถ้าต้องการต้องซื้อแยกต่างหาก |
| 1 | ปั้มน้ํามัน (ระบายความร้อนด้วยแบบ Twin cooled่) | 62400248 | ถ้าต้องการต้องซื้อแยกต่างหาก | |
รายการที่รวมอยู่ แต่ไม่แสดงในรูป | |||||
| 1 | ชุดวาล์วปีกผีเสื้อ 64 มม. Screamin' Eagle | 27200040 | ||
| 1 | ชุดหัวฉีดไหลเวียนสูง Screamin' Eagle | 27400040 | ||
| 1 | ป้ายปรับแต่งการปล่อยมลพิษบางส่วน | ไม่มีจำหน่ายแยก | ||
| 1 | ป้ายข้อมูลผลิตภัณฑ์ | ไม่มีจำหน่ายแยก | ||
หมายเหตุ
ตรวจสอบชิ้นส่วนทั้งหมดว่ามีอยู่ครบในชุดอุปกรณ์ ก่อนการติดตั้ง หรือก่อนถอดชิ้นส่วนออกจากยานพาหนะ
ทั่วไป
เอกสารคําแนะนํามีในรูปแบบอิเล็กทรอนิกส์ด้วยเช่นกัน ในการตรวจสอบว่าคุณใช้เวอร์ชันล่าสุดที่มีอยู่หรือไม่ ให้ดำเนินการอย่างใดอย่างหนึ่งต่อไปนี้:
- ไปที่ h-d.com/isheets
- สแกนรหัส QR ที่มุมบนซ้ายของเอกสารคําแนะนํา
หมายเหตุ
เอกสารคําแนะนํานี้ อาจมีวิดีโอเสริม เพื่อช่วยให้ผู้ติดตั้งเข้าใจเกี่ยวกับชิ้นส่วนบางอย่างของชุดประกอบ วิดีโอที่ลิงก์จะอยู่ที่ส่วนท้ายของเอกสารคําแนะนํานี้
รุ่น
สำหรับข้อมูลการใช้งานร่วมกันกับแต่ละรุ่น โปรดดูที่ ชิ้นส่วนและอุปกรณ์เสริม (P&A) แคตตาล็อกขายปลีก หรือแคตตาล็อกส่วนชิ้นส่วนและอุปกรณ์เสริมของ www.harley-davidson.com
ติดต่อศูนย์บริการลูกค้า Harley-Davidson ที่ 1-800-258-2464 (สหรัฐอเมริกา) หรือ 1-414-343-4056
ข้อกำหนดในการติดตั้ง
คำเตือนความปลอดภัยของผู้ขับขี่และผู้โดยสารขึ้นอยู่กับการติดตั้งชุดอุปกรณ์นี้อย่างถูกต้อง ใช้ขั้นตอนในคู่มือการให้บริการที่เหมาะสม หากคุณไม่สามารถดำเนินการหรือไม่มีเครื่องมือที่ถูกต้อง โปรดให้ตัวแทน Harley-Davidson ทำการติดตั้ง การติดตั้งอุปกรณ์นี้อย่างไม่เหมาะสมอาจส่งผลต่อการเสียชีวิตหรือการบาดเจ็บที่รุนแรง (00333b)
- รุ่น 2017-2018 ที่ใช้เครื่องยนต์ 107: ต้องซื้อชุดอุปกรณ์ Screamin Eagle High Capacity Clutch Plate kit (หมายเลขชิ้นส่วน 37000258) แยกต่างหาก
- ปี 2017-2019: ต้องซื้อชุดประกอบปั๊มน้ำมัน (หมายเลขชิ้นส่วน 62400247 - ระบายความร้อนด้วยน้ำมัน) หรือ (หมายเลขชิ้นส่วน 62400248 - ระบายความร้อนคู่) แยกต่างหาก
- ซื้อชุดกรองอากาศ Screamin Eagle High Flow แยกต่างหาก
- ต้องซื้อชุดอุปกรณ์ยึดตัวขับลูกเบี้ยว (หมายเลขชิ้นส่วน 91800088) แยกต่างหาก
- ต้องซื้อชุดตัวเว้นระยะลูกเบี้ยว (ชิ้นส่วนหมายเลข 25928-06) แยกต่างหาก
- ชุดอุปกรณ์ต้องมีการปรับเทียบ ECM ใหม่ ติดต่อศูนย์ผู้จำหน่าย Harley-Davidson
สินค้าเหล่านี้มีขายในตัวแทนจำหน่าย Harley-Davidson ของคุณ
หมายเหตุ
เอกสารแนะนำฉบับนี้อ้างอิงจากข้อมูลคู่มือซ่อมบำรุง ต้องใช้คู่มือบริการสำหรับมอเตอร์ไซค์ปี/รุ่นเดียวกันเพื่อการติดตั้งนี้ ซึ่งรับได้จาก:
- ผู้จำหน่าย Harley-Davidson
- พอร์ทัลข้อมูลบริการ H-D, การเข้าถึงแบบบอกรับเป็นสมาชิก พร้อมให้ใช้งานสำหรับรถรุ่นปี 2001 เป็นต้นไป สำหรับข้อมูลเพิ่มเติม โปรดดูที่คำถามที่พบบ่อยเกี่ยวกับการบอกรับเป็นสมาชิก
เตรียมพร้อม
| 1. | ตั้งมอเตอร์ไซค์ขึ้น ดูคู่มือการให้บริการ | |
| 2. | ปิดระบบรักษาความปลอดภัย ดูคู่มือการให้บริการ | |
| 3. | ถอดที่นั่งออก ดูคู่มือการให้บริการ | |
| 4. | เอาฟิวส์หลักออก ดูคู่มือการให้บริการ | |
| คำเตือน ขณะทำงานอยู่กับระบบเชื้อเพลิง อย่าสูบบุหรี่หรืจุดไฟหรือทำให้เกิดประกายไฟในบริเวณใกล้เคียง น้ำมันเบนซินเป็นสารไวไฟและมีแรงระเบิดสูงซึ่งอาจส่งผลให้เกิดการเสียชีวิตหรือบาดเจ็บสาหัสได้ (00330a) | ||
| 5. | ถอดถังน้ำมันเชื้อเพลิงออก ดูคู่มือการให้บริการ | |
| 6. | Twin-Cooled: ระบบระบายน้ำหล่อเย็น |
ถอด
หมายเหตุ
ขั้นตอนต่อไปนี้ให้ไว้เป็นขั้นตอนคร่าวๆ ดูขั้นตอนในคู่มือการใช้บริการ
| 1. | ถอดชุดเครื่องฟอกอากาศ | |
| 2. | ถอดระบบไอเสีย | |
| 3. | ถอดโมดูลเหนี่ยวนำ | |
| 4. | ถอดขั้วต่อชุดสายไฟออกจากหัวสูบ | |
| 5. | ถอดสายคูแลนท์น้ำมันและท่อทั้งหมดออกจากเครื่องยนต์ | |
| 6. | ถอดที่ครอบคันโยก แขนโยก ก้านกระทุ้ง และท่อก้านกระทุ้งออก | |
| 7. | ถอดหัวสูบ กระบอกสูบ และลูกสูบออก | |
| 8. | ถอดที่ครอบตัวยก อุปกรณ์กันหมุน และตัวยกออก | |
| 9. | ถอดที่ครอบลูกเบี้ยว จานลูกเบี้ยว และเพลาลูกเบี้ยวออก | |
| 10. | ถอดตลับลูกปืนลูกเบี้ยวด้านในออก | |
| 11. | ถอดคลัตช์ ถ้ายังไม่ได้ติดตั้งกับคลัตช์แบบ 10 แผ่น ดูคู่มือการให้บริการ |
ติดตั้ง
หมายเหตุ
ขั้นตอนต่อไปนี้ให้ไว้เป็นขั้นตอนคร่าวๆ ดูขั้นตอนในคู่มือการใช้บริการ
| 1. | ประกอบคลัตช์โดยใช้คลัตช์แบบ 10 แผ่น ดูเอกสารคำแนะนำ J06246 และคู่มือการใช้บริการ หมายเหตุ คลัตช์ระบบ Assist and Slip แบบ 10 แผ่นที่ใช้ในรถ Milwaukee-eight มีความจุเพียงพอที่จะสนับสนุนชุดอุปกรณ์นี้สำหรับการใช้งานส่วนใหญ่ ติดตั้งสปริงที่มีกำลังสูงขึ้นเท่านั้นหากเกิดการลื่นไถลของคลัตช์ สปริงที่มีกำลังสูงขึ้นจะเพิ่มแรงโยกก้านคลัตช์ | |
| 2. | ติดตั้งตลับลูกปืนเข็มของเพลาลูกเบี้ยว (5) | |
| 3. | รูปภาพ 3 ติดตั้งเครื่องสูบน้ำมัน | |
| 4. | ติดตั้งเพลาลูกเบี้ยวเข้าไปในเครื่องยนต์ | |
| 5. | ประกอบจานลูกเบี้ยวและไดรฟ์เพลาลูกเบี้ยว | |
| 6. | ตรวจสอบยืนยันว่าเพลาลูกเบี้ยวตรงแนวกับสายพานราวลิ้นของเพลาข้อเหวี่ยง | |
| 7. | ติดตั้งตัวยก (ที่ให้มาในชุดอุปกรณ์), อุปกรณ์กันหมุน, ปะเก็นปิดตัวยกที่ให้มาในชุดอุปกรณ์ และที่ครอบตัวยก | |
| 8. | ติดตั้งลูกสูบและกระบอกสูบที่ให้มาในชุดอุปกรณ์ ปฏิบัติตามคำแนะนำที่ให้มาพร้อมกับชุดลูกสูบและกระบอกสูบ | |
| 9. | ติดตั้งหัวสูบโดยใช้น็อตหน้าแปลน ใหม่ ที่อยู่ในชุดอุปกรณ์ ปฏิบัติตามคำแนะนำที่ให้มาพร้อมกับชุดหัวสูบ หมายเหตุ ชุดอุปกรณ์นี้ใช้ลำดับแรงบิดหัวพิเศษ | |
| 10. | ติดตั้งท่อก้านกระทุ้งและก้านกระทุ้งโดยใช้โอริงที่ให้มาในชุดอุปกรณ์ | |
| 11. | เมื่อลูกสูบอยู่ที่ประมาณ ศูนย์ตายล่าง (BDC) บนระยะส่งกำลัง ให้ติดตั้งแขนโยก | |
| 12. | ขันสกรูสลับเพื่อดึงเหลาคันโยกลงให้เสมอกัน | |
| 13. | ติดตั้งที่ครอบคันโยก | |
| 14. | ตรวจสอบยืนยันว่าเพลาลูกเบี้ยวตรงแนวกับสายพานราวลิ้นของเพลาข้อเหวี่ยง | |
| 15. | ติดตั้งที่ครอบลูกเบี้ยวและปะเก็น ใหม่ ที่ให้มาในชุดอุปกรณ์ | |
| 16. | เตรียมโมดูลเหนี่ยวนำที่อยู่ในชุดอุปกรณ์เพื่อติดตั้ง โปรดดูคำแนะนำที่ให้มาพร้อมกับโมดูลเหนี่ยวนำ | |
| 17. | ติดตั้งหัวฉีดน้ำมันแบบไหลเวียนสูง | |
| 18. | ติดตั้งโมดูลเหนี่ยวนำ | |
| 19. | ติดตั้งท่อร่วมน้ำหล่อเย็น/น้ำมันที่หัวสูบ a. ทำความสะอาดวัสดุล็อกเกลียวจากเกลียวสกรูและรูเกลียวทั้งหมดให้ทั่วถึง ดูคู่มือการให้บริการ b. ทำความสะอาดไม่ให้มีสิ่งสกปรกจากพื้นผิวที่ติดกัน c. ติดตั้งโอริงที่ให้มาในชุดอุปกรณ์ | |
| 20. | ระบบระบายความร้อนด้วยอากาศรถ Touring: ติดตั้งระบบระบายความร้อนด้วยน้ำมันแบบมีพัดลมช่วยที่รวมอยู่ในชุด | |
| 21. | ติดตั้งระบบไอเสีย ดูคู่มือการให้บริการ | |
| 22. | ติดตั้งชุดทำความสะอาดอากาศ ดูเอกสารคำแนะนำที่ให้มาพร้อมกับชุดหม้อกรองอากาศไหลเวียนสูง SE ที่สั่งซื้อแยกต่างหาก | |
| 23. | ติดป้ายการปล่อยมลพิษที่ให้มาในชุดอุปกรณ์ a. หาป้ายการปล่อยมลพิษบนท่อโครงใต้แฮนด์จับ b. วางป้ายบางส่วน จากชุดอุปกรณ์นี้ เหนือส่วนบนของป้ายการปล่อยก๊าซพิษบนท่อโครง | |
| 24. | ติดตั้ง ป้ายข้อมูล ผลิตภัณฑ์ใหม่ที่อยู่ในชุดอุปกรณ์ a. หาป้าย VIN บนท่อโครงใต้แฮนด์จับ b. สำหรับรุ่น Touring ปี 2017 เท่านั้น: วางป้ายข้อมูลผลิตภัณฑ์ ใหม่ ที่อยู่ในชุดอุปกรณ์ 92500060, 92500062 และ 92500064 ด้านล่างฉลาก VIN บนท่อโครง |
เสร็จสมบูรณ์
| 1. | ติดตั้งถังน้ำมันเชื้อเพลิง ดูคู่มือการให้บริการ | |
| 2. | ติดตั้งฟิวส์หลัก ดูคู่มือการให้บริการ | |
| 3. | Twin-Cooled: เติมระบบน้ำหล่อเย็นและไล่อากาศ ดูคู่มือการให้บริการ | |
| 4. | ติดตั้งที่นั่ง: หลังจากติดตั้งที่นั่งแล้ว ให้ดึงที่นั่งขึ้นเพื่อให้แน่ใจว่าแน่นหนา ดูคู่มือการให้บริการ | |
คำเตือน คุณต้องทำการปรับเทียบ ECM ซ้ำอีกครั้งขณะติดตั้งชุดอุปกรณ์นี้ หากไม่ทำการปรับเทียบ ECM อีกครั้งอย่างเหมาะสม อาจส่งผลให้เกิดความเสียหายต่อเครื่องยนต์อย่างร้ายแรงได้ (00399b) | ||
| 5. | ปรับเทียบ โมดูลควบคุมไฟฟ้า (ECM) ด้วยการปรับเทียบที่เหมาะสมสำหรับการกำหนดค่า ดูรายละเอียดที่ผู้จำหน่าย | |
| 6. | ขี่มอเตอร์ไซค์จนกว่าเครื่องยนต์จะมีอุณหภูมิทำงานตามปกติ ทำซ้ำหลายครั้งเพื่อตรวจสอบยืนยันการทำงานที่ถูกต้อง | |
| 7. | ดูคู่มือผู้ใช้สำหรับกฎการเริ่มต้นขับขี่ (BREAK-IN RIDING) |
