SCREAMIN' EAGLE MILWAUKEE-EIGHT™ STAGE 4 KİT
J064212025-01-24
GENEL BİLGİLER
Tablo 1. Genel Bilgi
Kitler
Önerilen Aletler
Beceri Seviyesi(1)
92500060, 92500062, 92500064, 92500073, 92500076, 92500088
Koruyucu Gözlük, Tork Anahtarı
(1) Montaj için özel alet ve teknikler gereklidir
KİT İÇERİKLERİ

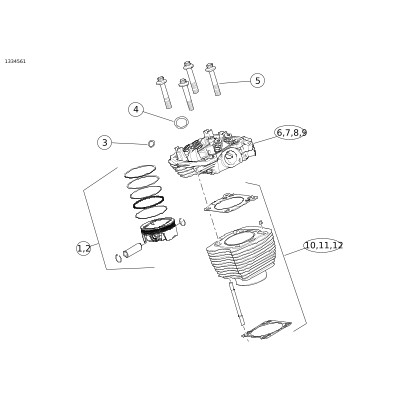

Şekil 1. Kit İçerikleri: Screamin' Eagle Milwaukee-Eight™ Stage 4 Bileşenleri
Tablo 2. Kit İçerikleri: Üst Taraf: Screamin' Eagle Milwaukee-Eight™ Stage 4 Bileşenleri
Öğe
Miktar
Açıklama
Part No.
Notlar
1
1
Piston kiti, 114
21900084
2
1
Piston kiti, 117
21900087
3
4
O-halka, soğutucu manifoldu
11900090
4
2
Egzoz contası
65324-83B
5
4
Flanş somunu
10200303
6
1
Silindir başlığı kiti, hava soğutmalı (HOG siyah)
16500512
7
1
Silindir başlığı kiti, hava soğutmalı (siyah granit)
16500538
8
1
Silindir başlığı kiti, çift soğutmalı (HOG siyah)
16500379
9
1
Silindir başlığı kiti, çift soğutmalı (siyah granit)
16500527
10
1
Silindir kiti (HOG siyah)
16800120
11
1
Silindir kiti (siyah granit)
16800125
12
1
Silindir kiti, (HOG siyah vurgusuz)
16800174
Notlar:
  • Piston kiti (1,2) bileşenleri için J07056 talimat belgesine bakın
  • Silindir kiti (9,10,11) bileşenleri için J06226 talimat belgesine bakın
  • Silindir başlığı kiti (5,6,7) bileşenleri için J06401 talimat belgesine bakın
NOT
Aracınıza ögeler takmadan veya çıkarmadan önce kit içinde tüm bileşenlerin mevcut olduğunu doğrulayın.
KİT İÇERİKLERİ
Şekil 2. Kit İçerikleri: Supap Mekanizması: Screamin' Eagle Milwaukee-Eight™ Stage 4 Bileşenleri
Tablo 3. Kit İçerikleri: Supap Mekanizması: Screamin' Eagle Milwaukee-Eight™ Stage 4 Bileşenleri
Öğe
Miktar
Açıklama
Part No.
Notlar
1
4
O-halka
11293
2
4
O-halka
11132A
3
4
O-halka
11145A
4
2
Conta, kaldırıcı kapağı
25700362
5
1
Kaldırıcı kiti, yüksek kapasite
18572-13
6
2
Conta, alt külbütör kapağı
25700425
7
2
O-halka, havalandırıcı
11900116
8
2
Conta, üst külbütör kapağı
25700372B
NOT
Aracınıza ögeler takmadan veya çıkarmadan önce kit içinde tüm bileşenlerin mevcut olduğunu doğrulayın.
KİT İÇERİKLERİ
Şekil 3. Kit İçerikleri: Kam Bölmesi: Screamin' Eagle Milwaukee-Eight™ Stage 4 Bileşenleri
Tablo 4. Kit İçerikleri: Kam Bölmesi: Screamin' Eagle Milwaukee-Eight™ Stage 4 Bileşenleri
Öğe
Miktar
Açıklama
Part No.
Notlar
1
1
Conta, kam kapağı
25700370
2
1
Kam mili kumandası sproket tutma kiti
91800088
Ayrı olarak satın alın
3
1
O-halka, kam plakasından yağ pompasına
11900103
4
1
Kam mili, SE8-515
25400201
5
1
kam yatağı
9298B
6
1
O-halka, yağ pompasından yağ karterine
11293
7
1
Yağ pompası (Yağ soğutmalı)
62400247
Gerekirse ayrı olarak satın alın
1
Yağ pompası (Çift soğutmalı)
62400248
Gerekirse ayrı olarak satın alın
Dahil olan ancak gösterilmeyen parçalar
1
Screamin' Eagle 64mm ventüri boğazı kiti
27200040
1
Screamin' Eagle yüksek akımlı enjektör kiti
27400040
1
Kısmi emisyon düzenleme etiketi
Ayrı satılmaz
1
Ürün bilgi etiketi
Ayrı satılmaz
NOT
Aracınıza ögeler takmadan veya çıkarmadan önce kit içinde tüm bileşenlerin mevcut olduğunu doğrulayın.
GENEL
Talimat sayfası elektronik olarak da mevcuttur. Mevcut en güncel sürümü kullandığınızı doğrulamak için aşağıdakilerden birini yapın:
  • h-d.com/isheets kısmına gidin.
  • Talimat sayfasının sol üst köşesindeki QR kodunu tarayın
NOT
Bu talimat sayfasında montajı yapacak kişiye, montajın belirli bir bölümünü anlamasına yardımcı olmak için bir Ek Video bulunabilir . Bu talimat sayfasının sonunda bir video bağlantısı bulunur.
Modeller
Model donanım bilgisi için Parçalar ve Aksesuarlar (P&A) Perakende Satış Kataloğu veya Parçalar ve Aksesuarlar www.harley-davidson.com bölümüne bakın.
1-800-258-2464 (yalnızca ABD) veya 1-414-343-4056 numaralı telefonlardan Harley-Davidson Müşteri Destek Merkezi ile iletişim kurun.
Montaj Gereklilikleri
UYARI
Sürücünün ve yolcunun güvenliği bu kitin doğru takılmasına bağlıdır. İlgili servis el kitabı prosedürlerinden faydalanın. Prosedürü gerçekleştirebilecek yetkinliğe veya doğru aletlere sahip değilseniz, takma işlemini Harley-Davidson bayisine yaptırın. Bu kitin düzgün takılmaması ölüme veya ciddi yaralanmalara neden olabilir. (00333b)
    Bu ürünler yerel Harley-Davidson bayinizde bulunabilir.
  • 107 Motor ile donatılmış 2017-2018 Modelleri: Screamin' Eagle Yüksek Kapasiteli Debriyaj Diski kitinin (Parça No. 37000258) ayrı olarak satın alınması gerekir.
  • 2017-2019 Modelleri: Yağ Pompası Aksamı kitinin (Parça No. 62400247 - Yağ Soğutmalı veya 62400248 - Çift Soğutmalı) ayrı olarak satın alınması gerekir.
  • Screamin' Eagle Yüksek Akımlı Hava Filtresi kitini ayrı olarak satın alın.
  • Kam Tahriki Sabitleme Kitinin (Parça No. 91800088) ayrıca satın alınması gerekir.
  • Kam Ara Parçası Kitinin (Parça No. 25928-06) ayrı olarak satın alınması gerekir.
  • Kit, ECM’nin yeniden kalibrasyonunu gerektirir. Bir Harley-Davidson bayisiyle iletişime geçin.
NOT
Bu talimat kılavuzu, servis kılavuz bilgileriyle ilgilidir. Bu montaj için motosikletin yılına/modeline uygun bir servis kılavuzu gereklidir ve bu kılavuzu şuradan temin edebilirsiniz:
HAZIRLIK
1. Motosikleti dik konuma getirin. Servis el kitabına bakın.
2. Güvenlik sistemini devre dışı bırakın. Servis el kitabına bakın.
3. Seleyi çıkartın. Servis el kitabına bakın.
4. Ana sigortayı çıkarın. Servis el kitabına bakın.
UYARI
Yakıt sisteminde bakım yaparken sigara içmeyin ve çevrede açık alev veya kıvılcım olmamasına özen gösterin. Benzin, ölüme veya ciddi yaralanmaya neden olabilen son derece yanıcı ve patlayıcı bir maddedir. (00330a)
5. Yakıt deposunu çıkarın. Servis el kitabına bakın.
6. Çift Soğutmalı: Soğutma sıvısı sistemini boşaltın.
ÇIKARMA
NOT
Aşağıdaki adımlar, taslak işlemi olarak verilmiştir. Servis el kitabındaki prosedürleri uygulayın.
1. Hava filtresi tertibatını çıkarın.
2. Egzoz sistemini çıkarın.
3. Endüksiyon modülünü çıkarın.
4. Donanım bağlantılarını silindir başlığından kesin.
5. Motordan yağ soğutucu borularını ve manifoldları çıkarın.
6. Külbütör kapaklarını, külbütör millerini, itme çubuklarını ve itme çubuğu tüplerini çıkarın.
7. Silindir başlıklarını, silindiri ve pistonları çıkarın.
8. Kaldırıcı kapaklarını, dönmeyi engelleyen cihazları ve kaldırıcıları çıkarın.
9. Kam kapağını, kam plakasını ve kam milini çıkarın.
10. İç kam yatağını çıkarın.
11. Önceden 10’lu debriyaj plakasıyla donatılmamışsa debriyajı çıkarın. Servis el kitabına bakın.
MONTE ETME
NOT
Aşağıdaki adımlar, taslak işlemi olarak verilmiştir. Servis el kitabındaki prosedürleri uygulayın.
1. Debriyajı, 10’lu debriyaj diski kullanarak takın. Talimat kılavuzu J06246 ve servis el kitabına bakın.
NOT
Milwaukee-eight araçlarında kullanılan 10’lu “assist and slip” debriyaj plakası, çoğu uygulamada bu kiti destekleyecek yeterli kapasiteye sahiptir. Debriyaj kayması yaşanması halinde sadece daha yüksek kapasiteli yayları takın. Daha yüksek kapasiteli yaylar, debriyaj kolunu çekmek için harcanan çabayı artıracaktır.
2. Kam mili iğneli yatağını (5) takın.
3. Şekil 3  Yağ pompasını takın.
4. Kam milini motora takın.
5. Kam plakasını ve kam mili kumandasını takın.
6. Kam milinden krank mili zaman işaretlerinin uygun şekilde hizalandığını teyit edin.
7. Kaldırıcıları (kitte verilen), anti-rotasyon aygıtını, kaldırıcı kapağı contalarını (kitte verilen) ve kaldırıcı kapaklarını takın.
8. Kitte verilen pistonları ve silindirleri takın. Piston ve silindir kitiyle birlikte verilen talimatları uygulayın.
9. Kitle birlikte verilen yeni flanş somunlarını kullanarak silindir başlıklarını takın. Silindir başlığı kitiyle birlikte verilen talimatları uygulayın.
NOT
Bu kitte özel bir başlık tork sırası kullanılmaktadır.
10. Kitle birlikte verilen O-halkalarını kullanarak itme çubuğu tüplerini ve itme çubuklarını takın.
11. Piston, güç strokunda yaklaşık Alt Ölü Nokta (BDC) değerindeyken külbütör millerini takın.
12. Alternatif olarak külbütör milini aşağıya doğru dengeli olarak çekmek için vidaları sıkın.
13. Külbütör kapaklarını takın.
14. Kam milinden krank mili zaman işaretlerinin uygun şekilde hizalandığını teyit edin.
15. Kitte verilen kam kapağını ve yeni contayı takın.
16. Montaj için kitle birlikte verilen endüksiyon modülünü hazırlayın. Endüksiyon modülünde yer alan talimatlara bakın.
17. Yüksek akımlı yakıt enjektörlerini takın.
18. Endüksiyon modülünü takın.
19. Silindir başlarına soğutucu/yağ manifoldunu takın.
a. TÜM diş tutucu materyalini vidaların dişlerinden ve dişli deliklerden iyice temizleyin. Servis el kitabına bakın.
b. Eşleşen yüzeylerdeki tüm birikintileri temizleyin.
c. Kitte verilen O-halkaları takın
20. Hava Soğutmalı Touring modelleri: Kitte bulunan fan destekli yağ soğutucuyu takın.
21. Egzoz sistemini takın. Servis el kitabına bakın.
22. Hava filtresi tertibatını takın. Ayrı olarak satın alınan SE yüksek akımlı hava filtresi kitiyle birlikte verilen talimat belgesine bakın.
23. Kitte verilen emisyon etiketini takın.
a. Gidonların altında şasi üzerinde emisyon etiketini bulun.
b. Bu kitteki yeni kısmi etiketi, şasi borusundaki emisyon etiketinin üst kısmına yerleştirin.
24. Kitteki yeni ürün bilgi etiketini takın.
a. Gidonların altında şasi üzerinde VIN etiketini bulun.
b. Sadece 2017 Touring modelleri için: Şasi borusundaki VIN etiketinin altına 92500060, 92500062 ve 92500064 kitlerinde yer alan yeni ürün bilgi etiketini yerleştirin.
TAMAMLAMA
1. Yakıt deposunu takın. Servis el kitabına bakın.
2. Ana sigortayı takın. Servis el kitabına bakın.
3. Çift Soğutmalı: Soğutucu sistemini doldurun ve havayı boşaltın. Servis el kitabına bakın.
4. Seleyi takın. Seleyi taktıktan sonra selenin sabitlendiğinden emin olmak için seleyi yukarı doğru çekin. Servis el kitabına bakın.
DIKKAT
Bu kiti takarken ECM'nin kalibrasyonunu tekrar yapmanız gerekir. ECM’nin düzgün kalibre edilmemesi motorda ciddi hasara neden olabilir. (00399b)
5. Yapılandırma için uygun kalibrasyonla kalibre edin: Elektronik Kumanda Modülü (ECM) . Ayrıntılı bilgi için bayi ile görüşün.
6. Motor normal çalışma sıcaklığına ulaşana kadar motosikleti çalıştırın. Uygun şekilde çalıştığından emin olmak için birkaç kez tekrar edin.
7. RODAJ SÜRÜŞ KURALLARI için kullanıcı el kitabına bakın.
