„SCREAMIN' EAGLE MILWAUKEE-EIGHT™“ 4 PAKOPOS RINKINYS
J064212025-01-24
BENDROJI INFORMACIJA
Lent 1. Bendroji informacija
Rinkiniai | Rekomenduojami įrankiai | Įgūdžių lygis(1) |
|---|---|---|
92500060, 92500062, 92500064, 92500073, 92500076, 92500088 | Apsauginiai akiniai, dinamometrinis raktas |  |
(1) Specialūs įrankiai ar įgūdžiai, reikalingi montavimo darbams atlikti
RINKINIO TURINYS

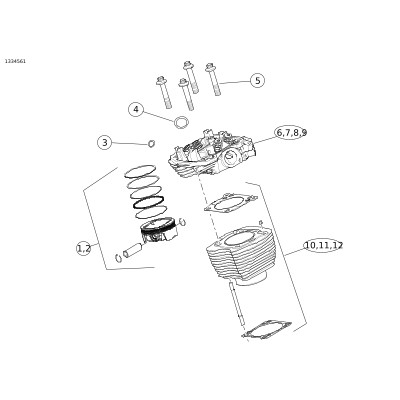

Pav 1. Rinkinio turinys „Screamin' Eagle Milwaukee-Eight™ Stage 4“ komponentai
Lent 2. Rinkinio turinys Viršutinė dalis. „Screamin' Eagle Milwaukee-Eight™ Stage 4“ komponentai
 | Elementas | Kiekis | Aprašas | Dalies Nr. | Pastabos |
|---|---|---|---|---|---|
 | 1 | 1 | Stūmoklio komplektas, 114 | 21900084 | |
| 2 | 1 | Stūmoklio komplektas, 117 | 21900087 | |
| 3 | 4 | Aušinimo skysčio kolektoriaus žiedinis tarpiklis | 11900090 | |
| 4 | 2 | Išmetimo tarpinė | 65324-83B | |
| 5 | 4 | Jungės veržlė | 10200303 | |
| 6 | 1 | Oru aušinamo cilindro galvutės komplektas (HOG juodas) | 16500512 | |
| 7 | 1 | Oru aušinamo cilindro galvutės komplektas (juodas granitas) | 16500538 | |
| 8 | 1 | Dvigubos aušinimo sistemos cilindro galvutės komplektas (HOG juodas) | 16500379 | |
| 9 | 1 | Dvigubos aušinimo sistemos cilindro galvutės komplektas (juodas granitas) | 16500527 | |
| 10 | 1 | Cilindro komplektas (HOG juodas) | 16800120 | |
| 11 | 1 | Cilindro komplektas (juodas granitas) | 16800125 | |
| 12 | 1 | Cilindro komplektas (HOG juodas, neparyškintas) | 16800174 | |
Pastabos:
| |||||
PASTABA
Prieš pradėdami montuoti arba nuimdami detales nuo transporto priemonės, patikrinkite ar komplekte yra visos nurodytos dalys.
RINKINIO TURINYS
Pav 2. Rinkinio turinys Vožtuvų sistema: „Screamin' Eagle Milwaukee-Eight™ Stage 4“ komponentai
Lent 3. Rinkinio turinys Vožtuvų sistema: „Screamin' Eagle Milwaukee-Eight™ Stage 4“ komponentai
| Elementas | Kiekis | Aprašas | Dalies Nr. | Pastabos |
|---|---|---|---|---|---|
| 1 | 4 | Sandarinimo žiedas | 11293 | |
| 2 | 4 | Sandarinimo žiedas | 11132A | |
| 3 | 4 | Sandarinimo žiedas | 11145A | |
| 4 | 2 | Tarpiklis, kėliklio dangtis | 25700362 | |
| 5 | 1 | Didelės galios kėliklio rinkinys | 18572-13 | |
| 6 | 2 | Tarpiklis, apatinis skriejiklio dangtelis | 25700425 | |
| 7 | 2 | Sandarinimo žiedas, alsuoklis | 11900116 | |
| 8 | 2 | Tarpiklis, viršutinis skriejiklio dangtelis | 25700372B |
PASTABA
Prieš pradėdami montuoti arba nuimdami detales nuo transporto priemonės, patikrinkite ar komplekte yra visos nurodytos dalys.
RINKINIO TURINYS
Pav 3. Rinkinio turinys Kumštelio skyrius. „Screamin' Eagle Milwaukee-Eight™ Stage 4“ komponentai
Lent 4. Rinkinio turinys Kumštelio skyrius. „Screamin' Eagle Milwaukee-Eight™ Stage 4“ komponentai
| Elementas | Kiekis | Aprašas | Dalies Nr. | Pastabos |
|---|---|---|---|---|---|
| 1 | 1 | Tarpiklis, kumštelio dangtelis | 25700370 | |
| 2 | 1 | Kumštelinio veleno pavaros krumpliaratį laikantis rinkinys | 91800088 | Įsigyjama atskirai |
| 3 | 1 | Sandarinimo žiedas, kumštelio plokštė į alyvos siurblį | 11900103 | |
| 4 | 1 | Kumštelinis velenas, SE8-515 | 25400201 | |
| 5 | 1 | Paskirstymo velenėlio guolis | 9298B | |
| 6 | 1 | Sandarinimo žiedas, alyvos siurblys į karterį | 11293 | |
| 7 | 1 | Alyvos siurblys (aušinamas alyva) | 62400247 | Pagal poreikius, įsigyjamas atskirai |
| 1 | Alyvos siurblys (dvigubo aušinimo) | 62400248 | Pagal poreikius, įsigyjamas atskirai | |
Į komplektą įeinantys, bet nepavaizduoti dalykai | |||||
| 1 | „Screamin' Eagle“ 64 mm droselio korpuso komplektas | 27200040 | ||
| 1 | „Screamin' Eagle“ didelio srauto įpurškimo sistema | 27400040 | ||
| 1 | Dalinės išmetalų korekcijos etiketė | Atskirai neparduodama | ||
| 1 | Produkto informacijos etiketė | Atskirai neparduodama | ||
PASTABA
Prieš pradėdami montuoti arba nuimdami detales nuo transporto priemonės, patikrinkite ar komplekte yra visos nurodytos dalys.
BENDROJI INFORMACIJA
Instrukcijų lapas taip pat pateikiamas elektroniniu būdu. Norėdami patikrinti, ar naudojate naujausią galimą versiją, atlikite vieną iš šių veiksmų:
- Eikite į h-d.com/isheets
- Nuskaitykite QR kodą viršutiniame kairiajame instrukcijų lapo kampe
PASTABA
Šiame instrukcijų lape gali būti papildomas vaizdo įrašas, padedantis montuotojui suprasti tam tikrą rinkinio dalį. Susietas vaizdo įrašas būtų šio instrukcijų lapo pabaigoje.
Modeliai
Informaciją apie tai, kuriems modeliams tai tinka, žr. Dalys ir priedai (P&A) mažmeninės prekybos kataloge arba dalių ir priedų katalogo skyriuje www.harley-davidson.com .
Su „Harley-Davidson“ klientų aptarnavimo centru galite susisiekti telefonu 1-800-258-2464 (tik JAV) arba 1-414-343-4056.
Montavimo reikmenys
ĮSPĖJIMASVairuotojo ir keleivio saugumas priklauso nuo tinkamo šio rinkinio sumontavimo. Vadovaukitės atitinkamomis techninės priežiūros vadovo procedūromis. Jei patys procedūros atlikti negalite arba neturite tinkamų įrankių, tegu sumontuoja „Harley-Davidson“ pardavėjas. Netinkamai sumontavus šį rinkinį, galima sunkiai arba mirtinai susižaloti. (00333b)
- 2017-2018 modeliai su 107 varikliu: Reikalingas atskirai įsigyjamas „Screamin‘ Eagle“ aukšto pajėgumo sankabos plokštelės komplektas (dalies nr. 37000258).
- 2017-2019 modeliai: Reikalingas atskirai įsigyjamas alyvos siurblio bloko komplektas (dalies nr. 62400247- alyvos aušinimas arba 62400248- dvigubo aušinimo sistema).
- Atskirai įsigyjamas „Screamin‘ Eagle“ didelio srauto oro valytuvo komplektas.
- Reikalingas atskirai įsigyjamas paskirstymo veleno laikymo komplektas (Dalies Nr. 91800088).
- Reikalingas atskirai įsigyjamas paskirstymo veleno skyriklių komplektas (dalies nr. 25928-06).
- Komplektui reikalingas ECM kalibravimas. Susisiekite su „Harley-Davidson“ atstovybe.
Šiuos daiktus galite įsigyti iš savo „Harley-Davidson“ pardavėjo.
PASTABA
Šiame instrukcijų lape yra pateikta nuorodų į informaciją iš techninės priežiūros vadovo. Šiems montavimo darbams atlikti reikalingas atitinkamų metų ir modelio motociklo techninės priežiūros vadovas, kurį galite gauti iš:
- „Harley-Davidson“ prekybos atstovo.
- H-D techninės priežiūros informacijos portalo, kuriame, įsigijus prenumeratą, teikiama informacija apie daugumą 2001 m. ir naujesnių modelių. Jei pageidaujate daugiau informacijos, žr. dažnai užduodamus klausimus apie prenumeratas .
PARUOŠIMAS
| 1. | Pastatykite motociklą stačią. Žr. techninės priežiūros vadovą. | |
| 2. | Deaktyvinkite apsaugos sistemą. Žr. techninės priežiūros vadovą. | |
| 3. | Nuimkite sėdynę. Žr. techninės priežiūros vadovą. | |
| 4. | Išimkite pagrindinį saugiklį. Žr. techninės priežiūros vadovą. | |
| ĮSPĖJIMAS Atlikdami degalų sistemos techninę priežiūrą, nerūkykite ir nesukelkite atvirų liepsnų ar kibirkščių. Benzinas yra ypač degus ir labai sprogus, dėl to galima sunkiai arba mirtinai susižaloti. (00330a) | ||
| 5. | Nuimkite degalų baką. Žr. techninės priežiūros vadovą. | |
| 6. | „Twin-Cooled“: Iš aušinimo skysčio sistemos išleiskite visą skystį. |
IŠĖMIMAS
PASTABA
Toliau pateikiami žingsniai skirti apibrėžti procesą. Vadovaukitės techninės priežiūros vadove pateiktomis procedūromis.
| 1. | Nuimkite oro valytuvo bloką. | |
| 2. | Nuimkite išmetamųjų dujų sistemą. | |
| 3. | Nuimkite indukcijos modulį. | |
| 4. | Atjunkite pynės jungtis nuo cilindro galvutės. | |
| 5. | Nuo variklio nuimkite alyvos aušinimo skysčio vamzdelius ir kolektorius. | |
| 6. | Nuimkite skriejiklio dangčius, skriejiklio svirtis, stūmiklius ir stūmiklio vamzdelius. | |
| 7. | Nuimkite cilindro galvutes, cilindrą ir stūmoklius. | |
| 8. | Nuimkite kėliklių dangčius, apsaugos nuo sukimosi įtaisus ir kėliklius. | |
| 9. | Nuimkite kumštelio dangtelį, plokštę ir kumštelinį veleną. | |
| 10. | Nuimkite vidinį kumštelio guolį. | |
| 11. | Jei 10 lėkštelių sankaba dar nesumontuota, sankabą nuimkite. Žr. techninės priežiūros vadovą. |
MONTAVIMAS
PASTABA
Toliau pateikiami žingsniai skirti apibrėžti procesą. Vadovaukitės techninės priežiūros vadove pateiktomis procedūromis.
| 1. | Sumontuokite sankabą naudodami 10 plokščių sankabos įrangą. Žr. techninės priežiūros vadovo instrukcijų lapą J06246. PASTABA 10 lėkštelių „Assist and Slip“ sankaba, naudojama „Milwaukee Eight“ transporto priemonėse, šiam komplektui daugeliu atveju yra pakankama. Stipresnes spyruokles montuokite tik tuo atveju, jei sankaba praslysta. Tačiau naudojant stipresnes spyruokles atleisti sankabą bus sunkiau. | |
| 2. | Sumontuokite kumštelinio veleno adatinį guolį (5). | |
| 3. | Pav 3 Sumontuokite alyvos siurblį. | |
| 4. | Į variklį sumontuokite paskirstymo velenėlį. | |
| 5. | Surinkite paskirstymo velenėlio plokštelę ir paskirstymo velenėlio pavarą. | |
| 6. | Įsitikinkite, kad kumštelinio veleno ir alkūninio veleno laiko žymos tinkamai sulygiuotos. | |
| 7. | Sumontuokite kėliklius (pateikti komplekte), sukimosi apsaugos įtaisą, kėliklio dangtelio tarpiklius (pateikti komplekte) ir kėliklio dangtelį. | |
| 8. | Sumontuokite rinkinyje esančius stūmoklius ir cilindrus. Vadovaukitės pateiktomis stūmoklio ir cilindro rinkinių instrukcijomis. | |
| 9. | Sumontuokite cilindro galvutes, naudodami naujas rinkinyje esančias jungės veržles. Vadovaukitės pateiktomis cilindro galvutės rinkinio instrukcijomis. PASTABA Šiam komplektui reikalinga speciali galvutės priveržimo seka. | |
| 10. | Sumontuokite stūmiklio vamzdelius ir stūmiklius, naudodami rinkinyje esančius sandarinimo žiedus. | |
| 11. | Stūmokliui esant ties Absoliutus centras apačioje (BDC) uždegimo taktu, sumontuokite svirtis. | |
| 12. | Iš eilės priveržkite varžtus, kad skriejiklio velenas būtų lygiai nuleistas. | |
| 13. | Sumontuokite skriejiklių dangčius. | |
| 14. | Įsitikinkite, kad kumštelinio veleno ir alkūninio veleno laiko žymos tinkamai sulygiuotos. | |
| 15. | Sumontuokite paskirstymo velenėlio dangtelį ir naują tarpinę, įeinančią į šį komplektą. | |
| 16. | Paruoškite montavimui rinkinyje esantį indukcinį modulį. Žr. instrukcijas, pateiktas su indukcijos moduliu. | |
| 17. | Sumontuokite didelio srauto degalų purkštukus. | |
| 18. | Įtaisykite įleidimo modulį. | |
| 19. | Sumontuokite aušinimo sistemą arba alyvos kolektorių su cilindro galvutėmis. a. Kruopščiai išvalykite VISAS sriegių fiksavimo medžiagas nuo varžto sriegių iki srieginių angų. Žr. techninės priežiūros vadovą. b. Nuvalykite visas atplaišas nuo bendrųjų paviršių. c. Žiedinių tarpiklių, įeinančių į komplektą, montavimas | |
| 20. | Oru aušinami „Touring“ modeliai: Sumontuokite ventiliatoriumi aušinamos alyvos aušintuvą į komplektą. | |
| 21. | Sumontuokite išmetimo sistemą. Žr. techninės priežiūros vadovą. | |
| 22. | Sumontuokite oro filtro bloką. Žr. instrukcijų lapą, pateiktą su atskirai įsigyjamu SE didelio našumo oro valytuvo komplektu. | |
| 23. | Uždėkite rinkinyje esančią emisijos etiketę. a. Ją rasite ant rėmo vamzdžio po vairo rankenomis. b. Naują dalinę komplekto etiketę uždėkite ant viršutinės rėmo vamzdžio teršalų etiketės dalies. | |
| 24. | Sumontuokite naują produkto informacijos etiketę, esančią komplekte. a. VIN etiketė yra ant rėmo vamzdžio po vairo rankenomis. b. Tik 2017 m. „Touring“ modeliams. Naują produkto informacijos etiketę iš 92500060, 92500062 ir 92500064 ant rėmo vamzdžio, žemiau VIN lipduko. |
UŽBAIGIMAS
| 1. | Sumontuokite degalų baką. Žr. techninės priežiūros vadovą. | |
| 2. | Įdėkite pagrindinį saugiklį. Žr. techninės priežiūros vadovą. | |
| 3. | „Twin-Cooled“: Įpilkite į sistemą aušinamojo skysčio ir išleiskite orą. Žr. techninės priežiūros vadovą. | |
| 4. | Sumontuokite sėdynę. Kai sėdynę sumontuojate, patraukite ją aukštyn, kad įsitikintumėte, jog ji gerai įtvirtinta. Žr. techninės priežiūros vadovą. | |
PRANEŠIMAS Montuojant šį rinkinį reikia iš naujo sukalibruoti ECM. Tinkamai iš naujo nesukalibravus ECM, galima rimtai sugadinti variklį. (00399b) | ||
| 5. | Sukalibruokite Elektroninio valdymo modulis (ECM) naudodami tinkamą kalibravimo konfigūraciją. Jei reikia daugiau informacijos, kreipkitės į prekybos atstovą. | |
| 6. | Paleiskite motociklą ir leiskite varikliui veikti, kol pasieks normalią darbinę temperatūrą. Pakartokite kelis kartus, kad įsitikintumėte, jog viskas veikia tinkamai. | |
| 7. | Žr. savininko vadovo skyrių ĮVAŽINĖJIMO LAIKOTARPIO TAISYKLĖS. |
