SCREAMIN' EAGLE MILWAUKEE-EIGHT™ STAGE 4-set

J064212025-01-24

ALGEMENE INFORMATIE

Tabel 1. Algemene informatie

Sets	Voorgestelde Tools	Vaardigheidsniveau⁽¹⁾
92500060, 92500062, 92500064, 92500073, 92500076, 92500088	Veiligheidsbrillen, momentsleutel

(1) Speciaal gereedschap of speciale technieken vereist voor installatie

SETINHOUD

Afbeelding 1. Setinhoud: Screamin' Eagle Milwaukee-Eight™ Stage 4 onderdelen

Tabel 2. Setinhoud: Bovenzijde: Screamin' Eagle Milwaukee-Eight™ Stage 4 onderdelen

	Onderdeel	Aantal	Beschrijving	Onderdeelnr.
	1	1	Zuigerset, 114 motorblok	21900084
	2	1	Zuigerset, 117	21900087
	3	4	O-ring, koelvloeistofspruitstuk	11900090
	4	2	Uitlaatpakking	65324-83B
	5	4	Flensmoer	10200303
	6	1	Cilinderkopset, luchtgekoeld (HOG zwart)	16500512
	7	1	Cilinderkopset, luchtgekoeld (zwart graniet)	16500538
	8	1	Cilinderkopset, twin-cooled (HOG zwart)	16500379
	9	1	Cilinderkopset, twin-cooled (zwart graniet)	16500527
	10	1	Cilinderset (HOG zwart)	16800120
	11	1	Cilinderset (zwart graniet)	16800125
	12	1	Cilinderset (HOG zwart, niet gemarkeerd)	16800174
Opmerkingen: Raadpleeg voor zuigersetonderdelen (1,2) instructieblad J07056 Raadpleeg voor cilindersetonderdelen (9,10,11) instructieblad J06226 Raadpleeg voor cilinderkopsetonderdelen (5,6,7) instructieblad J06401

OPMERKING

Controleer of alle inhoud aanwezig is in de set voordat u onderdelen monteert of verwijdert van het voertuig.

SETINHOUD

Afbeelding 2. Setinhoud: Klepaandrijving: Screamin' Eagle Milwaukee-Eight™ Stage 4 onderdelen

Tabel 3. Setinhoud: Klepaandrijving: Screamin' Eagle Milwaukee-Eight™ Stage 4 onderdelen

Onderdeel	Aantal	Beschrijving	Onderdeelnr.
1	4	O-ring	11293
2	4	O-ring	11132A
3	4	O-ring	11145A
4	2	Pakking, lifterkap	25700362
5	1	Klepstoterset, hoge capaciteit	18572-13
6	2	Pakking, onderste tuimelaardeksel	25700425
7	2	O-ring, ontluchter	11900116
8	2	Pakking, bovenste tuimelaardeksel	25700372B

OPMERKING

Controleer of alle inhoud aanwezig is in de set voordat u onderdelen monteert of verwijdert van het voertuig.

SETINHOUD

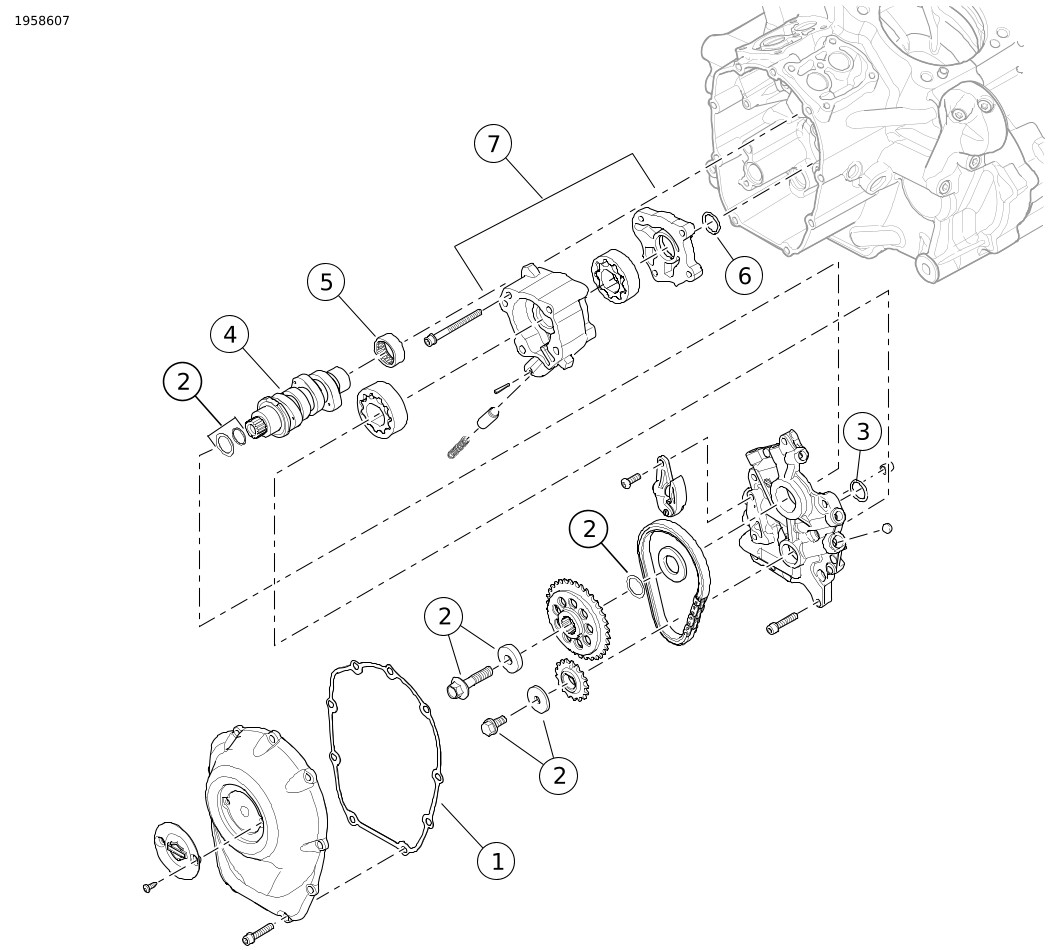

Afbeelding 3. Setinhoud: Nokkenashuis: Screamin' Eagle Milwaukee-Eight™ Stage 4 onderdelen

Tabel 4. Setinhoud: Nokkenashuis: Screamin' Eagle Milwaukee-Eight™ Stage 4 onderdelen

	Onderdeel	Aantal	Beschrijving	Onderdeelnr.	Opmerkingen
	1	1	Pakking, nokkenaskap	25700370
	2	1	Bevestigingskit voor tandwiel nokkenasaandrijving	91800088	Afzonderlijke aankoop
	3	1	O-ring, nokkenasplaat naar oliepomp	11900103
	4	1	Nokkenas, SE8-515	25400201
	5	1	nokkenaslager	9298B
	6	1	O-ring, tussen oliepomp en carter	11293
	7	1	Oliepomp (Olie gekoeld)	62400247	Afzonderlijk aangeschaft, indien nodig
	7	1	Oliepomp (Dubbel gekoeld)	62400248	Afzonderlijk aangeschaft, indien nodig
Items meegeleverd maar niet afgebeeld
		1	Screamin' Eagle 64 mm gasklephuisset	27200040
		1	Screamin' Eagle High Flow-injectieset	27400040
		1	Gedeeltelijke emissiesticker	Niet afzonderlijk verkrijgbaar
		1	Productinformatiesticker	Niet afzonderlijk verkrijgbaar

OPMERKING

Controleer of alle inhoud aanwezig is in de set voordat u onderdelen monteert of verwijdert van het voertuig.

ALGEMEEN

Instructieblad is ook elektronisch beschikbaar. Voer een van de volgende handelingen uit om te controleren of u de meest recente versie gebruikt die beschikbaar is:

Ga naar h-d.com/isheets
Scan de QR-code in de linkerbovenhoek van het instructieblad

OPMERKING

Deze montagehandleiding kan een aanvullende video bevatten om de installateur te helpen bij het verduidelijken van een bepaald gedeelte van de assemblage. Een gekoppelde video bevindt zich aan het einde van deze montagehandleiding.

Modellen

Voor modelgerelateerde informatie raadpleegt u de Onderdelen en accessoires (P&A) Detailhandelcatalogus of het gedeelte ';Parts and Accessories'; (Onderdelen en accessoires) op www.harley-davidson.com .

Neem contact op met Harley-Davidson Customer Support Center op 1-800-258-2464 (alleen in de VS) of 1-414-343-4056.

Montagevereisten

WAARSCHUWING

De veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Volg de juiste stappen uit de servicehandleiding. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00333b)

Deze artikelen zijn verkrijgbaar in uw plaatselijk Harley-Davidson-dealership.

2017-2018 Modellen met 107 Motorblok: Afzonderlijk aankoop van Screamin' Eagle Grote Capaciteit Koppelingsplaat set (Onderdeel Nr. 37000258) is vereist.
2017-2019: Afzonderlijke aankoop van een Oliepomp Montageset (Onderdeel Nr. 62400247-Olie gekoeld) of (Onderdeel Nr. 62400248 dubbel gekoeld) is vereist.
Afzonderlijke aankoop van Screamin' Eagle geconcentreerde luchtfilterset.
Afzonderlijke aanschaf van de Nokken Aandrijf Retentiekit (onderdeelnr. 91800088) is vereist.
Afzonderlijke aankoop van de afstandhouder set voor de nokkenas (25928-06) is vereist.
Set vereist ECM opnieuw afstellen. Neem contact op met een Harley-Davidson dealer.

OPMERKING

In dit instructieblad wordt verwezen naar informatie in de servicehandleiding. Een servicehandleiding voor het jaar en model van de de motorfiets is vereist voor deze installatie en is beschikbaar via:

Een Harley-Davidson dealer.
H-D service-informatie Portaal, een toegang gebaseerd op voorschrift voor de meeste 2001 en nieuwere modellen. Voor meer informatie zie Vaak gestelde vragen over abonnementen .

VOORBEREIDEN

1.	Zet de motorfiets rechtop. Zie de servicehandleiding.
2.	Schakel het alarmsysteem uit. Zie de servicehandleiding.
3.	Verwijder het zadel. Zie de servicehandleiding.
4.	Verwijder de hoofdzekering. Zie de servicehandleiding.
	WAARSCHUWING Tijdens het uitvoeren van servicewerkzaamheden aan het brandstofsysteem is roken verboden en zijn open vuren en vonken in de nabijheid niet toegestaan. Benzine is uitermate ontvlambaar en zeer explosief, wat ernstig of dodelijk letsel tot gevolg kan hebben. (00330a)
5.	Verwijder de brandstoftank. Zie de servicehandleiding.
6.	Twin-Cooled: Koelvloeistofsysteem aftappen.

VERWIJDEREN

OPMERKING

De volgende stappen worden verstrekt als een overzicht van het proces. Hanteer de procedures in de servicehandleiding.

1.	Verwijder het luchtfilter in zijn geheel.
2.	Verwijder het uitlaatsysteem.
3.	Verwijder de inductiemodule.
4.	Koppel de kabelboomverbindingen los van de cilinderkop
5.	Haal oliekoelleidingen en spruitstukken uit de motor weg.
6.	Verwijdering van de tuimelaardeksels, tuimelaararmen, stoterstangen en stoterstangbuizen.
7.	Verwijder de cilinderkoppen, cilinder en zuigers.
8.	Verwijder de klepstoterdeksels, de antirotatiepinnen en klepstoters.
9.	Verwijder de nokkenaskap, nokkenasplaat en de nokkenas.
10.	Verwijder de binnenste nokkenaslager.
11.	Verwijder de koppeling tenzij deze nog niet is voorzien van een 10-plaatkoppeling. Zie de servicehandleiding.

INSTALLEREN

OPMERKING

De volgende stappen worden verstrekt als een overzicht van het proces. Hanteer de procedures in de servicehandleiding.

1.	Monteer de koppeling met de 10 koppelingsplaat. Bekijk het instructieblad J06246 en servicehandleiding. OPMERKING De 10-plaat slipper-koppeling gebruikt in voertuigen met Milwaukee-Eight-motor heeft voldoende vermogen om deze set te ondersteunen voor de meeste toepassingen. Installeer alleen veren met hogere capaciteit veren als de koppeling slipt. Door veren met hogere capaciteit te installeren moet de koppelingshendel met meer kracht worden bediend.
2.	Monteer de naaldlager van de nokkenas (5).
3.	Afbeelding 3 Installeer de oliepomp.
4.	Installeer de nokkenas in de motor.
5.	Monteer de nokkenasplaat en de nokkenasaandrijving.
6.	Controleer of de markeringen op de nokkenas en krukas naar behoren met elkaar zijn uitgelijnd.
7.	Monteer de klepstoters uit de set, de anti-rotatiepinnen, de pakkingen voor de klepstoterdeksels uit de set en de klepstoterdeksels.
8.	Monteer de zuigers en cilinders uit de set. Volg de instructies die bij de zuiger- en cilinderset worden meegeleverd.
9.	Monteer de cilinderkoppen met de nieuwe flensmoeren die bij de set worden meegeleverd. Volg de instructies die bij de cilinderkopset worden meegeleverd. OPMERKING Deze set maakt gebruik van een speciale aanhaalvolgorde.
10.	Plaats de stoterstangkokers en stoterstangen met de O-ringen uit de set.
11.	Met zuiger op ongeveer Onderste Dode Punt (een BDC) op zuigerslag, installeer de tuimelschakelaar.
12.	Haal de bouten om de beurt aan, zodat de tuimelaaras gelijkmatig omlaag wordt getrokken.
13.	Installeer de tuimelaardeksels.
14.	Controleer of de markeringen op de nokkenas en krukas naar behoren met elkaar zijn uitgelijnd.
15.	Installeer de nokkenaskap en de nieuwe pakking uit de set.
16.	Bereid de inductiemodule uit de set voor op installatie. Raadpleeg de meegeleverde instructies bij de inductiemodule.
17.	Monteer high-flow brandstofinjectoren.
18.	Installeer de inductiemodule.
19.	Plaats het spruitstuk voor koelvloeistof/olie op de cilinderkoppen. a. Reinig ALLE threadlock-materiaal grondig van de schroefdraden van bouten en gaten. Zie de servicehandleiding. b. Reinig al het vuil van oppervlakken die in elkaar worden geplaatst. c. Installeer de O-ringen uit de set.
20.	Luchtgekoeld: Monteer de geventileerde oliekoeler uit de set.
21.	Monteer het uitlaatsysteem. Zie de servicehandleiding.
22.	Monteer het luchtfilter. Raadpleeg de instructies op het instructieblad bij de afzonderlijk verkrijgbare SE-luchtfilterset.
23.	Plaats de emissiestickers uit de set. a. Zoek de emissiesticker op de framebuis, onder het stuur. b. Plaats de nieuwe gedeeltelijke label uit deze set over het bovenste gedeelte van de emissielabel op de framebuis.
24.	Installeer het nieuwe productinformatielabel, dat inbegrepen is in de set. a. Zoek de VIN-sticker op de framebuis onder het stuur. b. Enkel voor Touring-modellen van 2017: Plaats het nieuwe productinformatielabel inbegrepen in de sets 92500060, 92500062 en 92500064 onder het VIN-label op de framebuis.

VOLTOOID

1.	Installeer de brandstoftank. Zie de servicehandleiding.
2.	Monteer de hoofdzekering. Zie de servicehandleiding.
3.	Twin-Cooled: Vul het koelvloeistofsysteem en ontlucht dit. Zie de servicehandleiding.
4.	Bevestig het zadel. Trek na montage het zadel omhoog om te controleren of het goed vastzit. Zie de servicehandleiding.
	MEDEDELING De ECM moet na de montage van deze set opnieuw worden gekalibreerd. Als de ECM niet opnieuw gekalibreerd wordt, kan dit ernstige schade toebrengen aan het motorblok. (00399b)
5.	Kalibreer Elektronische regelmodule (ECM) met de juiste kalibratie voor de configuratie. Raadpleeg de dealer voor meer informatie.
6.	Laat de motorfiets draaien totdat de motor de normale bedrijfstemperatuur heeft bereikt. Herhaal verschillende keren om de juiste werking te verifiëren.
7.	Zie de gebruikershandleiding voor regels bij het inrijden.
