ZESTAW SCREAMIN' EAGLE MILWAUKEE-EIGHT™ STAGE 4
J064212025-01-24
INFORMACJE OGÓLNE
Tabela 1. Informacje ogólne
Zestawy
Sugerowane narzędzia
Poziom umiejętności(1)
92500060, 92500062, 92500064, 92500073, 92500076, 92500088
Okulary ochronne, klucz dynamometryczny
(1) Do montażu wymagane są specjalne narzędzia lub techniki
ZAWARTOŚĆ ZESTAWU

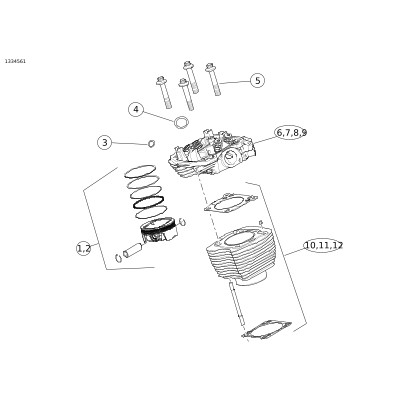

Rysunek 1. Zawartość zestawu: Elementy Screamin' Eagle Milwaukee-Eight™ Stage 4
Tabela 2. Zawartość zestawu: Część górna: Elementy Screamin' Eagle Milwaukee-Eight™ Stage 4
Pozycja
Ilość
Opis
Nr kat.
Uwagi
1
1
Zestaw tłoka, 114
21900084
2
1
Zestaw tłoka, 117
21900087
3
4
O-ring, kolektor płynu chłodzącego
11900090
4
2
Uszczelka wydechu
65324-83B
5
4
Nakrętka kołnierzowa
10200303
6
1
Zestaw głowicy cylindra, chłodzony powietrzem (czarny HOG)
16500512
7
1
Zestaw głowicy cylindra, chłodzony powietrzem (czarny granit)
16500538
8
1
Zestaw głowicy cylindra, podwójnie chłodzony (czarny HOG)
16500379
9
1
Zestaw głowicy cylindra, podwójnie chłodzony (czarny granit)
16500527
10
1
Zestaw głowicy (czarny HOG)
16800120
11
1
Zestaw głowicy (czarny granit)
16800125
12
1
Zestaw głowicy (czarny HOG, bez podświetlenia)
16800174
Uwagi:
  • Elementy zestawu tłoka (1,2) – sprawdź instrukcję J07056
  • Elementy zestawu cylindrów (9, 10, 11) – sprawdź instrukcję J06226
  • Elementy zestawu głowicy cylindra (5, 6, 7) – sprawdź instrukcję J06401
UWAGA
Przed rozpoczęciem montażu lub demontowaniem części pojazdu sprawdź, czy w zestawie są wszystkie części.
ZAWARTOŚĆ ZESTAWU

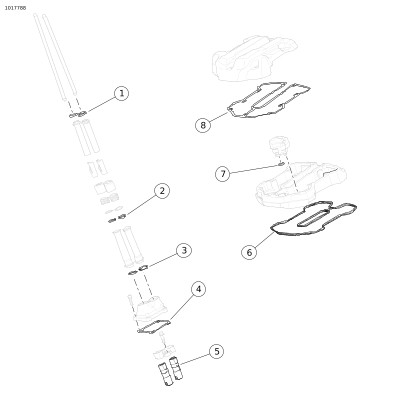

Rysunek 2. Zawartość zestawu: Układ rozrządu: Elementy Screamin' Eagle Milwaukee-Eight™ Stage 4
Tabela 3. Zawartość zestawu: Układ rozrządu: Elementy Screamin' Eagle Milwaukee-Eight™ Stage 4
Pozycja
Ilość
Opis
Nr kat.
Uwagi
1
4
O-ring
11293
2
4
O-ring
11132A
3
4
O-ring
11145A
4
2
Uszczelka, osłona podnośnika
25700362
5
1
Zestaw z podnośnikiem, wysoka sprawność
18572-13
6
2
Uszczelka dolna osłona wahacza
25700425
7
2
Uszczelka o-ring, odpowietrznik
11900116
8
2
Uszczelka, górna osłona wahacza
25700372B
UWAGA
Przed rozpoczęciem montażu lub demontowaniem części pojazdu sprawdź, czy w zestawie są wszystkie części.
ZAWARTOŚĆ ZESTAWU

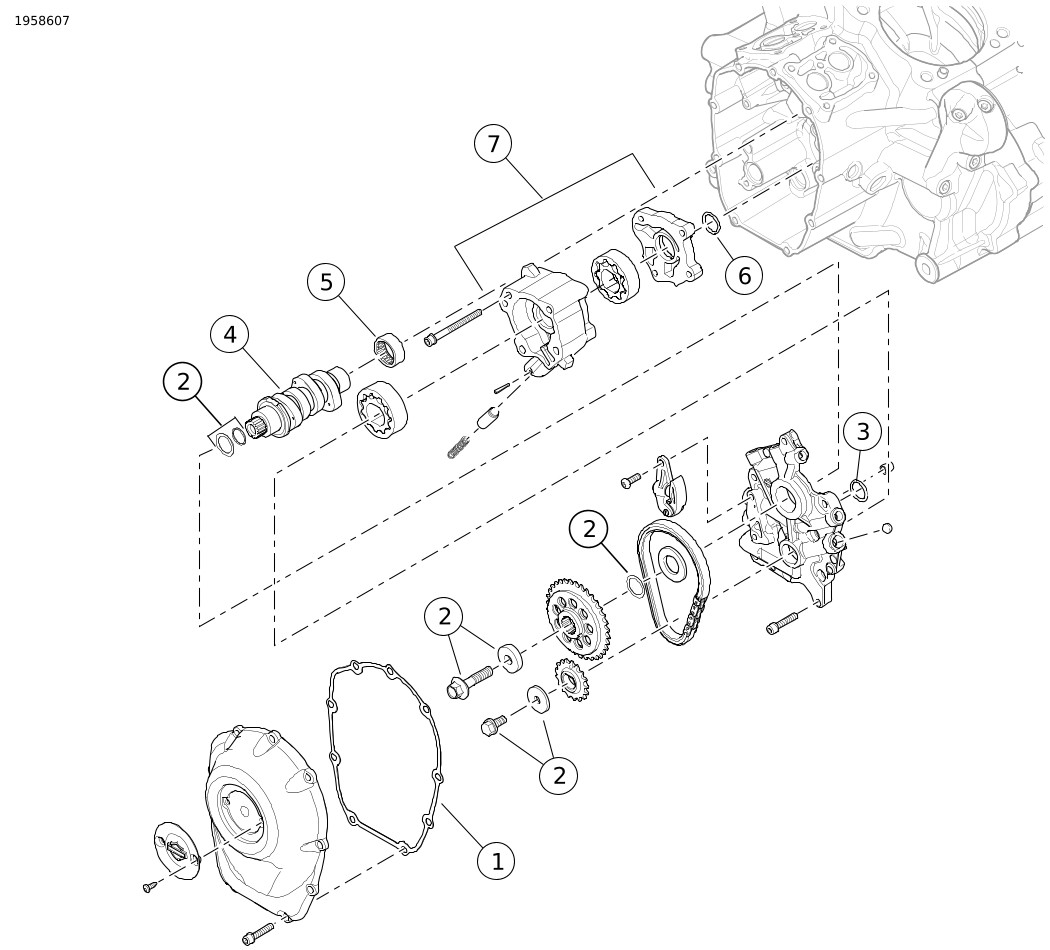

Rysunek 3. Zawartość zestawu: Komora krzywek: Elementy Screamin' Eagle Milwaukee-Eight™ Stage 4
Tabela 4. Zawartość zestawu: Komora krzywek: Elementy Screamin' Eagle Milwaukee-Eight™ Stage 4
Pozycja
Ilość
Opis
Nr kat.
Uwagi
1
1
Uszczelka, osłona krzywki
25700370
2
1
Zestaw mocowania zębatki napędowej wałka rozrządu
91800088
Zakup oddzielnie
3
1
Pierścień O-ring, między krzywką płaską a pompą oleju
11900103
4
1
Wałek rozrządu, SE8-515
25400201
5
1
Łożysko wałka rozrządu
9298B
6
1
Pierścień O-ring, pompa oleju do skrzyni korbowej
11293
7
1
Pompa olejowa (chłodzenie olejem)
62400247
Jeśli potrzeba, kupowane oddzielnie
1
Pompa olejowa (chłodzenie Twin)
62400248
Jeśli potrzeba, kupowane oddzielnie
Elementy zawarte, ale nie pokazane
1
Zestaw korpusu przepustnicy Screamin’ Eagle 64 mm
27200040
1
Zestaw wtryskowy Screamin’ Eagle high flow
27400040
1
Etykieta dostrajania emisji częściowych
Nie jest sprzedawany jako oddzielna część zamienna
1
Etykieta informacyjna produktu
Nie jest sprzedawany jako oddzielna część zamienna
UWAGA
Przed rozpoczęciem montażu lub demontowaniem części pojazdu sprawdź, czy w zestawie są wszystkie części.
INFORMACJE OGÓLNE
Instrukcja obsługi jest również dostępna w wersji elektronicznej. Jeśli chcesz sprawdzić, czy korzystasz z najnowszej dostępnej wersji, wykonaj jedną z następujących czynności:
  • Przejdź do h-d.com/isheets.
  • Zeskanuj kod QR znajdujący się w lewym górnym rogu instrukcji obsługi
UWAGA
Niniejszej konstrukcji może towarzyszyć uzupełniający film , ułatwiający instalatorowi zrozumienie pewnej części montażu. Łącze do filmu znajduje się na końcu instrukcji.
Modele
Informacje na temat osprzętu modelu można znaleźć w Części i akcesoria (P&A) katalogu detalicznym lub w dziale poświęconym częściom i akcesoriom www.harley-davidson.pl .
Skontaktuj się z centrum obsługi klientów Harley-Davidson pod numerem 1-800-258-2464 (tylko USA) lub 1-414-343-4056.
Wymagania dotyczące montażu
OSTRZEŻENIE
Od prawidłowego zamontowania części z tego zestawu zależy bezpieczeństwo kierującego i pasażera. Wykonaj odpowiednie procedury z instrukcji serwisowej. Osoby niebędące w stanie przeprowadzić tej procedury lub niedysponujące odpowiednimi narzędziami powinny zlecić wykonanie montażu dealerowi firmy Harley-Davidson. Niewłaściwy montaż części z tego zestawu może być przyczyną śmierci lub poważnych obrażeń ciała. (00333b)
    Te pozycje są dostępne u najbliższego dealera Harley-Davidson.
  • Modele 2017-2018 z silnikiem 107: wymagany jest osobny zakup zestawu płytek sprzęgła Screamin Eagle High Capacity (nr części 37000258).
  • Modele 2017-2019: wymagany jest odrębny zakup zestawu zespołu pompy olejowej (nr kat.r 62400247-chłodzenie olejem lub nr kat. 62400248-chłodzenie Twin Cooled).
  • Oddzielny zakup zestawu filtra powietrza Screamin Eagle High Flow.
  • Wymagany jest oddzielny zakup zestawu retencji napędu rozrządu (nr części 91800088).
  • Wymagany jest oddzielny zakup zestawu elementów dystansowych krzywek (nr katalogowy 25928-06).
  • Zestaw wymaga ponownej kalibracji ECM. Skontaktuj się z dilerem firmy Harley-Davidson.
UWAGA
Ta karta instrukcji dotyczy informacji pochodzących z instrukcji serwisowej. Do montażu tego zestawu potrzebna jest instrukcja serwisowa przeznaczona do określonego roku/modelu motocykla, która jest dostępna:
  • u dealera Harley-Davidson.
  • w portalu informacji serwisowych H-D, do którego dostęp oparty jest na subskrypcji i który dostępny dla większości modeli z 2001 roku i nowszych. Aby uzyskać więcej informacji, zobacz Często zadawane pytania dotyczące subskrypcji .
PRZYGOTOWANIE
1. Ustaw motocykl pionowo. Zob. instrukcja serwisowa.
2. Dezaktywuj układ alarmowy. Zob. instrukcja serwisowa.
3. Zdejmij siodło. Zob. instrukcja serwisowa.
4. Wyjmij bezpiecznik główny. Zob. instrukcja serwisowa.
OSTRZEŻENIE
Podczas serwisowania układu paliwowego nie wolno palić tytoniu ani dopuścić do obecności otwartego ognia lub iskrzenia. Benzyna jest niezwykle łatwopalna i wybuchowa, a te właściwości mogą być przyczyną śmierci lub poważnych obrażeń. (00330a)
5. Zdemontuj zbiornik paliwa. Zob. instrukcja serwisowa.
6. Modele z chłodzeniem podwójnym: Spuść płyn z układu chłodzenia.
USUŃ
UWAGA
Następujące kroki są udostępniane jako elementy procesy konspektu. Postępuj zgodnie z procedurami opisanymi w instrukcji serwisowej.
1. Wymontuj zespół filtra powietrza.
2. Wymontuj układ wydechowy.
3. Zdemontuj moduł zapłonowy.
4. Odłącz złącza wiązki przewodów z głowicy cylindrów.
5. Odłącz od silnika przewody oleju chłodzącego i kolektory z silnika.
6. Wymontuj osłony dźwigienek zaworowych, dźwigienki zaworowe, popychacze oraz osłony popychaczy zaworów.
7. Wymontuj głowice cylindrów, cylinder i tłoki.
8. Wymontuj pokrywy podnośnika, urządzenia blokujące obrót oraz podnośniki.
9. Wymontuj osłonę wałka rozrządu, krzywkę płaską i wałek rozrządu.
10. Wymontuj łożyska wewnętrzne wałka rozrządu.
11. Jeśli w pojeździe nie jest zamontowane sprzęgło 10-tarczowe, zdemontuj obecnie zainstalowane. Zob. instrukcja serwisowa.
ZAMONTUJ
UWAGA
Następujące kroki są udostępniane jako elementy procesy konspektu. Postępuj zgodnie z procedurami opisanymi w instrukcji serwisowej.
1. Zamontuj sprzęgło 10-płytkowe. Sprawdź kartę instrukcji -J06246 i instrukcję serwisową.
UWAGA
10-tarczowe wspomagane sprzęgło poślizgowe stosowane w pojazdach Milwaukee-Eight ma wystarczającą pojemność do obsługi tego zestawu w większości zastosowań. Sprężyny o większej pojemności należy instalować tylko w przypadku poślizgu sprzęgła. Sprężyny o większej pojemności zwiększą siłę dźwigni sprzęgła.
2. Zamocuj łożysko igiełkowe wałka rozrządu (5).
3. Rysunek 3 Zamontuj pompę oleju.
4. Zamontuj wałek rozrządu w silniku.
5. Zamontuj płytkę krzywki i napęd wałka rozrządu.
6. Upewnij się, że znaczniki rozrządu na wale rozrządu i wale korbowym są poprawnie wyrównane.
7. Zainstaluj popychacze (dostarczone w zestawie), zabezpieczenie przeciwobrotowe, uszczelki pokrywy popychaczy (dostarczone w zestawie) i pokrywy popychaczy.
8. Zamontuj tłoki i cylindry dostarczone w zestawie. Postępuj zgodnie z instrukcjami w zakresie zestawu tłoka i cylindra.
9. Zamocuj głowice cylindrów za pomocą nowych nakrętek kołnierzowych dołączonych do zestawu. Postępuj zgodnie z instrukcjami dołączonymi do zestaw głowicą cylindrów.
UWAGA
Ten zestaw wykorzystuje specjalną sekwencję momentu obrotowego głowicy.
10. Zmocuj osłony popychaczy i popychacze z pierścieniami O-ring dostarczonymi w zestawie.
11. Przy położeniu tłoka w cylindrze w przybliżeniu w Dolne martwe położenie (BDC) zamontuj dźwignie zaworów.
12. Naprzemiennie dokręcaj wkręty, aby równomiernie dociągać popychacz dźwigniowy.
13. Zamontuj osłony wahaczy.
14. Upewnij się, że znaczniki rozrządu na wale rozrządu i wale korbowym są poprawnie wyrównane.
15. Zamontuj osłonę krzywki i nową uszczelkę dostarczoną w zestawie.
16. Przygotuj moduł zapłonowy wchodzący w skład zestawu do montażu. Zobacz instrukcje dołączone do modułu zapłonowego.
17. Zamontuj wtryskiwacze o zwiększonej przepustowości.
18. Zamontuj moduł zapłonowy.
19. Montaż kolektor cieczy chłodzącej/oleju na głowicy cylindrów.
a. Dokładnie usuń cały klej do gwintów z gwintów wkrętów i otworów gwintowanych. Zob. instrukcja serwisowa.
b. Usuń wszelkie zanieczyszczenia z powierzchni styku.
c. Zamontuj pierścienie o-ring dostarczone w zestawie
20. Modele Touring chłodzone powietrzem: Zainstaluj dołączoną do zestawu chłodnicę oleju wspomaganą wentylatorem.
21. Zainstaluj układ wydechowy. Zob. instrukcja serwisowa.
22. Zainstaluj zestaw filtra powietrza. Sprawdź instrukcję dołączoną do osobno zakupionego zestawu filtra powietrza SE high flow.
23. Zamontuj etykietę dot. emisji spalin dostarczoną w zestawie.
a. Umieść etykietę dot. emisji spalin na ramie motocykla poniżej kierownicy.
b. Umieść nową etykietę częściową z tego zestawu nad górną częścią etykiety emisji na rurze ramy.
24. Naklej nową etykietę informacyjną produktu dołączoną do zestawu.
a. Znajdź etykietę z numerem VIN na ramie motocykla poniżej kierownicy.
b. Tylko do modeli Touring z roku 2017: Umieść nową etykietę informacyjną produktu zawartą w zestawach 92500060, 92500062 i 92500064 poniżej etykiety VIN na rurze ramy.
UKOŃCZONO
1. Zamontuj zbiornik paliwa. Zob. instrukcja serwisowa.
2. Załóż bezpiecznik główny. Zob. instrukcja serwisowa.
3. Modele z chłodzeniem podwójnym: Uzupełnij płyn chłodzący i odpowietrz układ. Zob. instrukcja serwisowa.
4. Zamontuj siodło. Po zamontowaniu siodła pociągnij je ku górze, aby upewnić się, że jest ono odpowiednio zamocowane. Zob. instrukcja serwisowa.
POWIADOMIENIE
W przypadku zamontowania tego zestawu należy przeprowadzić ponowną kalibrację modułu ECM. Nieskalibrowanie modułu ECM może spowodować poważne uszkodzenia silnika. (00399b)
5. Skalibruj Elektroniczny moduł sterujący (ECM) z odpowiednią kalibracją do konfiguracji. Szczegółowych informacji udziela dealer.
6. Zostaw motocykl na chodzie, aż silnik osiągnie normalną temperaturę roboczą. Powtórz kilka razy, aby sprawdzić prawidłowe działanie.
7. Sprawdź ZASADY DOCIERANIA w instrukcji obsługi.
