SÆT MED SCREAMIN' EAGLE MILWAUKEE-EIGHT™ STAGE 4
J064212025-01-24
GENEREL INFORMATION
Tabel 1. Generelle oplysninger
Sæt
Foreslåede værktøjer
Færdighedsniveau(1)
92500060, 92500062, 92500064, 92500073, 92500076, 92500088
Sikkerhedsbriller, momentskruenøgle
(1) Specialværktøjer og teknikker påkrævet til installation
SÆTTETS INDHOLD

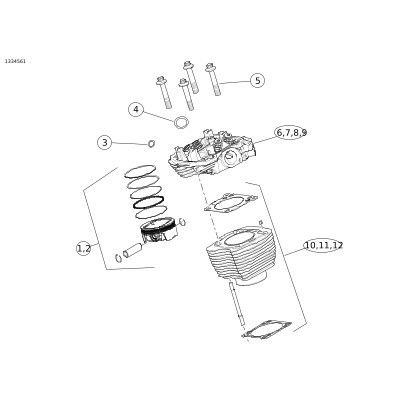

Figur 1. Sættets indhold: Screamin' Eagle Milwaukee-Eight™ Stage 4 Komponenter
Tabel 2. Sættets indhold: Topstykke: Screamin' Eagle Milwaukee-Eight™ Stage 4 Komponenter
Punkt
Antal
Beskrivelse
Delnr.
Noter
1
1
Stempelsæt, 114
21900084
2
1
Stempelsæt, 117
21900087
3
4
O-ring, kølervæskemanifold
11900090
4
2
Udstødningspakning
65324-83B
5
4
Flangemøtrik
10200303
6
1
Cylinderhovedsæt, luftkølet (HOG sort)
16500512
7
1
Cylinderhovedsæt, luftkølet (sort granit)
16500538
8
1
Cylinderhovedsæt, twin-cooled (HOG sort)
16500379
9
1
Cylinderhovedsæt, twin-cooled (sort granit)
16500527
10
1
Cylindersæt (HOG sort)
16800120
11
1
Cylindersæt (sort granit)
16800125
12
1
Cylindersæt, (HOG sort uden fremhævning)
16800174
Notater:
  • Se instruktionsark J07056 for komponenter i stempelsæt (1,2)
  • Se instruktionsark J06226 for komponenter i cylindersæt (9,10,11)
  • Se instruktionsark J06401 for komponenter i cylinderhovedsæt (5,6,7)
BEMÆRK
Kontrollér, at alt indholdet findes i sættet, før du installerer eller fjerner elementer fra køretøjet.
SÆTTETS INDHOLD
Figur 2. Sættets indhold: Ventildrev: Screamin' Eagle Milwaukee-Eight™ Stage 4 Komponenter
Tabel 3. Sættets indhold: Ventildrev: Screamin' Eagle Milwaukee-Eight™ Stage 4 Komponenter
Punkt
Antal
Beskrivelse
Delnr.
Noter
1
4
O-ring
11293
2
4
O-ring
11132A
3
4
O-ring
11145A
4
2
Pakning, liftelåg
25700362
5
1
Liftesæt, høj kapacitet
18572-13
6
2
Pakning, nedre vippelåg
25700425
7
2
O-ring, ånderør
11900116
8
2
Pakning, øvre vippelåg
25700372B
BEMÆRK
Kontrollér, at alt indholdet findes i sættet, før du installerer eller fjerner elementer fra køretøjet.
SÆTTETS INDHOLD

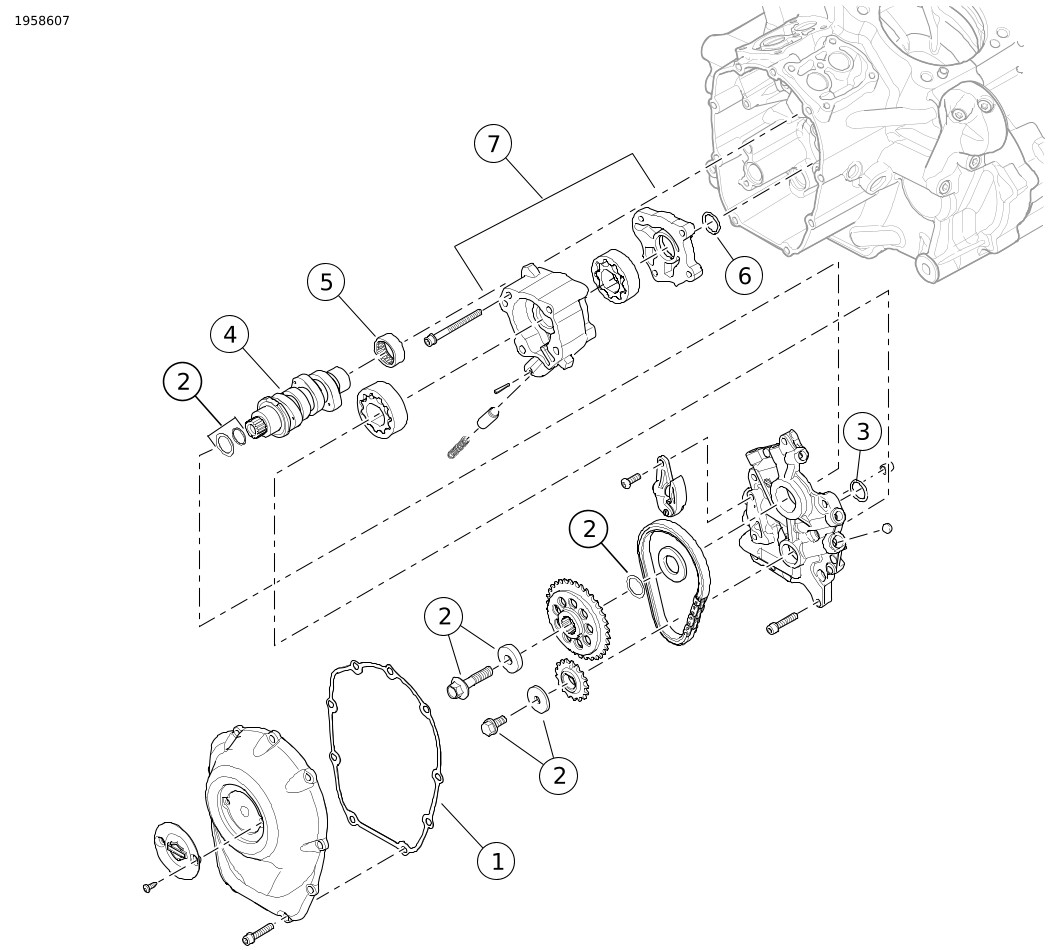

Figur 3. Sættets indhold: Forspændingsknastrum: Screamin' Eagle Milwaukee-Eight™ Stage 4 Komponenter
Tabel 4. Sættets indhold: Forspændingsknastrum: Screamin' Eagle Milwaukee-Eight™ Stage 4 Komponenter
Punkt
Antal
Beskrivelse
Delnr.
Noter
1
1
Pakning, knastakseldæksel
25700370
2
1
Sæt til fastholdelse af knastakseldrevs kædehjul
91800088
Købes separat
3
1
O-ring, knastskive til oliepumpe
11900103
4
1
Knastaksel, SE8-515
25400201
5
1
knastleje
9298B
6
1
O-ring, oliepumpe til krumtaphus
11293
7
1
Oliepumpe (oliekølet)
62400247
Købt separat, hvis det er nødvendigt
1
Oliepumpe (Twin-kølet)
62400248
Købt separat, hvis det er nødvendigt
Dele inkluderet, men ikke vist
1
Screamin' Eagle 64mm gashåndtagssæt
27200040
1
Screamin' Eagle high flow injektionssæt
27400040
1
Tuningsmærkat om delvise emissioner
Sælges ikke separat
1
Produktinformationsmærkat
Sælges ikke separat
BEMÆRK
Kontrollér, at alt indholdet findes i sættet, før du installerer eller fjerner elementer fra køretøjet.
GENERELT
Instruktionsark er også tilgængeligt elektronisk. Benyt en af følgende fremgangsmåder for at kontrollere, at du bruger den nyeste tilgængelige version:
  • Gå til h-d.com/isheets
  • Scan QR-kode i øverste venstre hjørne af instruktionsarket
BEMÆRK
Dette instruktionsark kan have en supplerende video, der hjælper installatøren med at afklare en bestemt del af samlingen. En linket video ville være placeret i slutningen af dette instruktionsark.
Modeller
Find oplysninger om, hvilke modeller delen passer til, i Reservedele og tilbehør (P&A) detailkataloget eller afsnittet "Parts and Accessories" (Reservedele og tilbehør) i www.harley-davidson.com .
Kontakt Harley-Davidson Customer Support Center på 1-800-258-2464 (kun USA) eller 1-414-343-4056.
Installationskrav
ADVARSEL
Førerens og passagerens sikkerhed afhænger af, at dette sæt monteres korrekt. Brug de relevante procedurer i servicehåndbogen. Hvis du ikke magter proceduren eller ikke har de korrekte værktøjer, skal du få en Harley-Davidson forhandler til at udføre monteringen. Forkert montering af sættet kan resultere i dødsfald eller alvorlig personskade. (00333b)
    Disse dele kan fås hos din lokale Harley-Davidson forhandler.
  • 2017-2018 modeller med 107-motor: Separat køb af sæt med Screamin' Eagle High Capacity koblingsplader (del nr. 37000258) er påkrævet.
  • 2017-2019 modeller: Separat køb af monteringssæt med oliepumpe (del nr. 62400247-oliekølet) eller (del nr. 62400248-Twin-kølet) er nødvendigt.
  • Separat køb af sæt med Screamin' Eagle High Flow-luftrenser.
  • Separat køb af cam-akseldrevets fastholdelsessæt (delnr. 91800088) er påkrævet.
  • Separat køb af sæt med knastafstandsstykke (del nr. 25928-06) er nødvendigt.
  • Sæt kræver ECM-rekalibrering. Kontakt en Harley-Davidson forhandler.
BEMÆRK
Dette instruktionsark henviser til oplysninger i servicehåndbogen. En servicehåndbog til den pågældende motorcykelmodel og årgang er nødvendig for at udføre denne installation. Den fås hos:
KLARGØR
1. Placer motorcyklen i opretstående stilling. Se servicehåndbogen.
2. Frakobling af sikkerhedssystem. Se servicehåndbogen.
3. Fjern sadlen. Se servicehåndbogen.
4. Fjern hovedsikringen. Se servicehåndbogen.
ADVARSEL
Når der udføres service på brændstofsystemet, er rygning, åben ild og gnister i nærheden forbudt. Benzin er yderst brandfarlig og højeksplosiv, hvilket kan resultere i dødsfald eller alvorlige personskader. (00330a)
5. Afmonter brændstoftanken. Se servicehåndbogen.
6. Twin-Cooled: Tøm kølevæskesystemet.
AFMONTER
BEMÆRK
De følgende trin giver et overblik over processen. Følg procedurerne i servicehåndbogen.
1. Afmonter luftrenserenheden.
2. Fjern udstødningssystem.
3. Afmonter induktionsmodul.
4. Afbryd ledningsnettets forbindelser fra cylinderhovedet.
5. Afmonter oliekølervæskerør og grenrør fra motoren.
6. Fjern vippelåg, vippearme, stempler og stempelrør.
7. Fjern cylinderhoveder, cylinder og stempler.
8. Fjern liftelåg, antirotationsenheder og lifte.
9. Fjern knastakseldæksel, knastskive og knastaksel.
10. Fjern det indre knastleje.
11. Afmonter koblingen, medmindre der allerede er monteret en 10-plade kobling. Se servicehåndbogen.
MONTERING
BEMÆRK
De følgende trin giver et overblik over processen. Følg procedurerne i servicehåndbogen.
1. Monter kobling med 10-plade-kobling. Se instruktionsbladet J06246 og servicehåndbogen.
BEMÆRK
10-plade assist og glidekobling brugt i Milwaukee-eight køretøjer har i de fleste tilfælde tilstrækkelig kapacitet til at understøtte dette sæt. Monter kun fjedre med højere kapacitet, hvis koblingsglidning opstår. Fjedre med højere kapacitet gør koblingsgrebet strammere.
2. Monter knastakslens nåleleje (5).
3. Figur 3 Monter oliepumpen.
4. Monter knastaksel i motoren.
5. Saml knastakselplade og knastakselskive.
6. Kontroller, at indstillingsmærkerne mellem knastakslen og krumtapakslen er rettet rigtigt ind.
7. Monter lifte (fra sættet), antirotationsenhed, pakninger til liftelåg (fra sættet) og liftelåg.
8. Monter stempler og cylindre fra sættet. Følg instruktionerne, der følger med stempel- og cylindersættet.
9. Monter cylinderhoveder med nye flangemøtrikker, der følger med sættet. Følg instruktionerne, der følger med cylinderhovedsættet.
BEMÆRK
Dette sæt bruger en særlig hovedmomentsekvens.
10. Monter stempelrør og stempler med O-ringe, der følger med sættet.
11. Med stemplet ved ca. Nederste dødpunkt (Bottom Dead Center) (BDC) på arbejdsslag monteres vippearmene.
12. Spænd skiftevis skruerne for at trække vippearmsakslen lige ned.
13. Monter vippelåg.
14. Kontroller, at indstillingsmærkerne mellem knastakslen og krumtapakslen er rettet rigtigt ind.
15. Monter knastakseldæksel og den nye pakning, der følger med sættet.
16. Klargør induktionsmodulet fra sættet til montering. Se vejledningen, der følger med induktionsmodulet.
17. Monter brændstofindsprøjtningsdyser med højt flow.
18. Monter induktionsmodulet.
19. Monter kølevæske-/oliemanifold på cylinderhovederne.
a. Rengør grundigt ALT gevindlåsemateriale fra skruernes gevind og de gevindskårne huller. Se servicehåndbogen.
b. Rengør alt snavs fra pasflader.
c. Brug O-ringene fra sættet
20. Luftkølede Touring-modeller: Monter ventileret oliekøler, der er inkluderet i sættet.
21. Monter udstødningssystemet. Se servicehåndbogen.
22. Monter luftrenserenheden. Se instruktionsarket, der følger med det separat købte SE-luftrensningssæt med høj gennemstrømning.
23. Sæt emissionsmærkaten på, der findes i sættet.
a. Find emissionsmærkaten på stelrøret under styret.
b. Sæt den nye mærkat-del fra dette sæt oven på den øverste del af emissionsmærkaten på stelrøret.
24. Monter den nye produktinformationsmærkat, der følger med sættet.
a. Find VIN-mærkaten på stelrøret under styret.
b. Kun til 2017 Touring-modeller: Sæt ny produktinformationsmærkat, der følger med sættene 92500060, 92500062 og 92500064, under VIN-mærkaten på stelrøret.
UDFØRT
1. Monter brændstoftanken. Se servicehåndbogen.
2. Monter hovedsikringen. Se servicehåndbogen.
3. Twin-Cooled: Fyld kølesystemet og udluft. Se servicehåndbogen.
4. Monter sadlen. Når sadlen er monteret, skal du trække op i den for at kontrollere, at den sidder korrekt. Se servicehåndbogen.
BEMÆRKNING
Du skal efterkalibrere ECM, når du monterer dette sæt. Hvis du ikke efterkalibrerer ECM på korrekt vis, kan det resultere i alvorlige motorskader. (00399b)
5. Kalibrer Elektronisk kontrolmodul (ECM) med korrekt kalibrering til konfiguration. Kontakt forhandleren for yderligere oplysninger.
6. Lad motoren køre, indtil olien har normal driftstemperatur. Gentag det flere gange for at bekræfte korrekt funktion.
7. Se instruktionsbogen for REGLER FOR TILKØRSEL.
