SCREAMIN' EAGLE MILWAUKEE-EIGHT STAGE 2 KÉSZLET
941005212025-01-24
ÁLTALÁNOS TUDNIVALÓK
Táblázat 1. Általános információk
Készletek | Javasolt szerszámok | Nehézségi szint(1) |
|---|---|---|
92500047A, 92500058A, 92500074A, 92500075A | Védőszemüveg, Nyomatékkulcs |  |
(1) Húzza meg az előírt nyomaték értékre, vagy használjon egyéb kíméletes technikát és szerszámot
A KÉSZLET TARTALMA

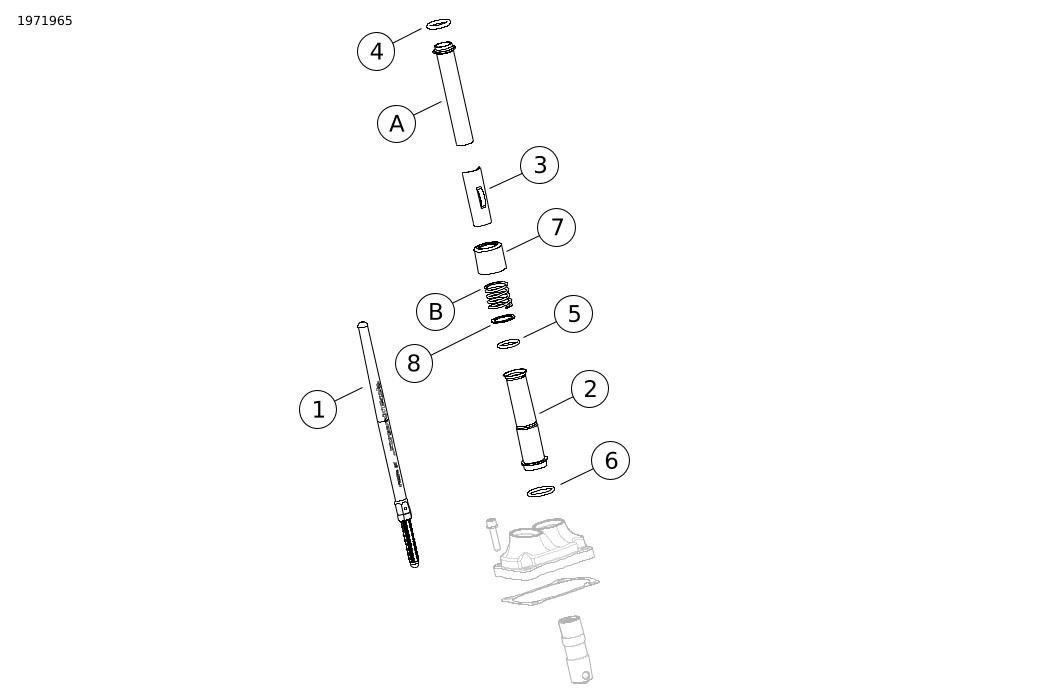

Ábra 1. A készlet tartalma: Screamin' Eagle Milwaukee-Eight Stage 2 készlet
Táblázat 2. A készlet tartalma: Screamin' Eagle Milwaukee-Eight Stage 2 készlet
 | Ellenőrizze, hogy mindent megtalál-e a készletben, mielőtt a járműre alkatrészeket szerelne vagy alkatrészeket távolítana el róla. | ||||
|---|---|---|---|---|---|
Tétel | Menny. | Leírás | Part No. | Megjegyzések | |
 | 1 | 2 | Tolórúd szerelvény (szívó) | Külön nem kapható | |
| Tolórúd szerelvény (kipufogó) | ||||
| 2 | 4 | Tolórúd burkolat, alsó, króm | 17938-83 | |
| Tolórúd burkolat, alsó, fényes fekete | Külön nem kapható | |||
| 3 | 4 | Tartó, nyomórúd rugós fedél, krómozott | Külön nem kapható | |
| Tolórúd rugófedél rögzítő, fényes fekete | ||||
| 4 | 4 | O gyűrű, nyomórúd fedél, felső | 11293 | |
| 5 | 4 | O gyűrű, nyomórúd fedél, alsó | 11145A | |
| 6 | 4 | O gyűrű, nyomórúd fedél, középső | 11132A | |
| 7 | 4 | Nyomórúd cső perem, krómozott | 17945-36B | |
| Nyomórúdcső-karima, fényes fekete (4 db-os készlet) | 17900076 | |||
| 8 | 2 | Alátét | 6762D | |
Eredeti berendezés (OE) és a fenti 7. tétel: Tolórúd cső gallér, króm (CSAK) az végső összeszerelés során újrahasználandó. | |||||
| A | 2 | Felső nyomórúd fedél | ||
| B | 2 | Burkolatrugó | ||
MEGJEGYZÉS
Mielőtt részegységeket szerelne fel a járműre vagy távolítana el arról, ellenőrizze, hogy minden szükséges elem megtalálható-e a csomagban.
A KÉSZLET TARTALMA
Ábra 2. Szervizelhető alkatrészek: Screamin' Eagle Milwaukee-eight Stage 2 készlet
Táblázat 3. A készlet tartalma: Screamin' Eagle Milwaukee-Eight Stage 2 készlet
| Ellenőrizze, hogy mindent megtalál-e a készletben, mielőtt a járműre alkatrészeket szerelne vagy alkatrészeket távolítana el róla. | ||||
|---|---|---|---|---|---|
Tétel | Menny. | Leírás | Part No. | Megjegyzések | |
| 1 | 1 | Tömítés, vezérműfedél | 25700370 | |
| 2 | 1 | Vezérműlánckerék-rögzítő készlet | 91800088 | |
| 3 | 1 | Vezérműtengely, SE8-447 (a 92500047A, krómozott, illetve a 92500074A, fényes fekete Stage 2 készletben) | 25400199 | |
| 4 | 1 | Vezérműtengely, SE8-462 (a 92500058A, krómozott, illetve a 92500075A, fényes fekete Stage 2 készletben) | 25400200 | |
| 5 | 1 | Tűgörgős csapágy (1) (külön be kell szerezni szükség esetén) | 9215 | |
| 6 | 1 | Olajszivattyú szerelvény (szükség esetén külön be kell szerezni) | 62400247 vagy 62400248 | |
MEGJEGYZÉS
Mielőtt részegységeket szerelne fel a járműre vagy távolítana el arról, ellenőrizze, hogy minden szükséges elem megtalálható-e a csomagban.
ÁLTALÁNOS TUDNIVALÓK
Az útmutató lap elektronikusan is elérhető. Ellenőrizze, hogy az elérhető legújabb verziót használja, a következőképpen:
- Lépjen tovább ide: h-d.com/isheets.
- Olvassa be a használati utasítás bal felső sarkában lévő QR-kódot
MEGJEGYZÉS
Az Útmutató laphoz tartozhat kiegészítő videó is , amely segíthet tisztázni a szerelés egyes szakaszait. A videó hivatkozása az Útmutató lap végén található.
Modellek
A felszereléssel kapcsolatos tájékoztatásért lásd a Alkatrészek és tartozékok (P&A) kiskereskedelmi katalógust vagy a www.harley-davidson.com Parts and Accessories (alkatrészek és tartozékok) részét.
A Harley-Davidson ügyfélszolgálati központja az 1-414-343-4056-os, illetve (csak az USA-ban) az 1-800-258-2464-es telefonszámon érhető el.
Szerelési követelmények
FIGYELEMA motoros és az utas biztonsága a készlet megfelelő beszerelésétől függ. Alkalmazza a szervizkézikönyvben ismertetett megfelelő eljárást. Ha nem áll módjában elvégezni az eljárást, vagy ha nem rendelkezik a megfelelő szerszámokkal, akkor a beszerelést végeztesse el Harley-Davidson-márkakereskedésben. A készlet nem megfelelő módon való beszerelése súlyos, akár végzetes személyi sérülést is okozhat. (00333b)
- 2017-2019-es modellek: Külön meg kell vásárolni az olajszivattyú szerelvény készletet (cikkszám: 62400247 - olajhűtéses) vagy (cikkszám: 62400248 - kettős hűtésű).
- A bütykös meghajtórögzítő készlet külön megvásárlása (91800088. cikkszám).
- Screamin‘ Eagle nagyáramú légszűrő készlet külön megvásárlása.
- Vezérműtávtartó-készlet (cikksz.: 25928-06) beszerzése is javasolt. A készlet öt különböző méretű távtartót tartalmaz a lánckerék helyzetének megfelelő beállításához.
- Digital Technician II (DT II) szükséges a Elektronikus vezérlőmodul (ECM) kalibráláshoz. Forduljon Harley-Davidson-márkakereskedőhöz.
Az alkatrészeket egy Harley-Davidson-márkakereskedőtől szerezheted be.
MEGJEGYZÉS
Ez az útmutatólap a szervizkézikönyv információin alapul. A szereléshez az adott évjáratú és modellű motorkerékpár szervizkönyve szükséges. Ezt innen tudod beszerezni:
- Egy Harley-Davidson-márkakereskedéstől.
- A H-D szervizinformációs portálján, amely előfizetéses hozzáférést biztosít a legtöbb 2001-es és újabb modellhez. További információkért nézd meg az előfizetésekhez kapcsolódó gyakori kérdéseket .
ELŐKÉSZÜLETEK
FIGYELEMAz üzemanyagrendszer szervizelése során ne dohányozzon, kerülje a nyílt lángot és a szikrákat. A benzin rendkívül gyúlékony és robbanékony, és súlyos, akár végzetes személyi sérülést is okozhat. (00330a)
| 1. | Hatástalanítsa a riasztórendszert, ha van. Lásd a felhasználói kézikönyvet. | |
| 2. | Emelje fel a hátsó kereket a földről. Lásd a szervizkézikönyvet. | |
| 3. | Vegye ki a főbiztosítékot. Lásd a szervizkézikönyvet. |
ELTÁVOLÍTÁS
MEGJEGYZÉS
Az eredeti tolórudak kiszerelése során ne alkalmazzon olyan módszert, amely fémtörmelékkel jár (pl. fémfűrészt, vagy egyenes csiszolót). A fémreszelék súlyos károkat okozhat a motorban.
| 1. | Távolítsa el a légszűrőegységet. Lásd a szervizkézikönyvet. | |
| 2. | Szerelje le a kipufogórendszert. Lásd a szervizkézikönyvet. | |
| 3. | Távolítsa el a OE tolórudakat. | |
| 4. | Távolítsa el a vezérműfedelet. | |
| 5. | Távolítsa el az első és a hátsó hengerből a gyújtógyertyát a jármű bal oldalán. | |
| 6. | 5. fokozatban a hátsó kereket elfogatva forgassa meg a motort, és állítsa egymáshoz a vezérműtengely és a forgattyús tengely vezérlési jelét. | |
| 7. | Rögzítse a vezérműtengelyt és a forgattyús tengelyt a célszerszámmal. Lásd a szervizkézikönyvet. Speciális szerszám: CRANKSHAFT/CAMSHAFT SPROCKET LOCKING TOOL (a forgattyústengely/vezérműtengely lánckerekét rögzítő szerszám) (HD-47941) | |
| 8. | Távolítsa el vezérműtengely alkatrészeit és a vezérműtengelyt. Lásd a szervizkézikönyvet. | |
| 9. | Távolítsa el és ellenőrizze az olajszivattyút. Lásd a szervizkézikönyvet. a. Ha nincs, célszerű felszerelni az olajszivattyú-fedelet tömítéssel együtt (6). |
BESZERELÉS
| 1. | Lásd: 1. ábra. Szerelje fel az olajszivattyút. Lásd a szervizkézikönyvet. a. Az olajszivattyúval kapcsolatos információkért lásd: Szerelési követelmények . | |||||||||||
| 2. | Ellenőrizze és szükség esetén cserélje ki a vezérmű elemeit. Lásd a szervizkézikönyvet. | |||||||||||
| 3. | Szerelje be a vezérműtengelyt és a vezérmű alkatrészeit. Lásd a szervizkézikönyvet. | |||||||||||
| 4. | Ügyeljen rá, hogy a vezérműtengely és a forgattyús tengely vezérlési jelölései megfelelően egybeessenek. | |||||||||||
| 5. | Bekapcsolt sebességi fokozat mellett a hátsó kerékkel fordítsa a motort olyan helyzetbe, hogy az első henger mindkét szelepemelő tőkéje alsó helyzetbe kerüljön. | |||||||||||
| 6. | Lásd: 3. ábra. Lazítsa meg az ellenanyát az összes nyomórúdon, és állítsa őket a legrövidebbre. |
Ábra 3. Állítható nyomórúd | ||||||||||
| 7. | Lásd: 4. ábra. Szerelje be a szívó tolórudakat a tolórúd burkolatokba. a. Cserélje le az O gyűrűket, az alsó nyomórúdburkolatot és a rugós burkolattartót a készletből származó újakra. b. A nyomórúd állítható vége legyen lent. |  Ábra 4. Nyomórúd beszerelve a nyomórúdburkolatba | ||||||||||
| 8. | Illessze be a tolórudat (a tolórúdcsővel együtt) az első hengerfej szívó oldali tolórúdfuratába (a hengerhez közelebbi furatba), majd csúsztassa be az állítható végét a szelepemelő-blokkba. MEGJEGYZÉS A nyomórúd beállítását hideg motornál kell végezni. | |||||||||||
| 9. | Állítsa be a nyomórudakat. a. Állítsa be kézzel a nyomórudakat nulla hézagra. b. Fogja meg a tolórúd állítócsavarját egy villáskulccsal, hogy ne forogjon el, majd lassan fordítsa el a tolórúdcsövet egy villáskulccsal 2 és fél fordulattal az óramutató járásával megegyező irányban (meghosszabbítva a tolórudat), alulról nézve. (Referenciaként használható a nyomórúdcső egyik lapos felületén elhelyezett pont.) c. Az állítócsavart megtartva szorítsa meg az ellenanyát a tolórúdcsőhöz egy villáskulccsal. Ha a tolórúd az ellenanyával együtt elfordul, használjon három villáskulcsot: egyikkel a tolórúdcsövet tartsa, a másikkal az állítócsavart, a harmadikkal pedig húzza meg az ellenanyát. d. Ismételje meg a lépéseket az 5-től a 9C-ig a kipufogóoldali tolórúddal is. MEGJEGYZÉS Várjon tíz percet, mielőtt az első vagy a hátsó henger nyomórúdjainak beállítása után átfordította a motort. Ezalatt a szelepemelő tőkék kiürülnek és nem görbítik el a nyomórudakat vagy a szelepeket. A nyomórudaknak a motor megforgatásához szabadon el kell tudni fordulniuk, a szelepeknek pedig az üléseiken kell lenniük (zárt helyzet). e. Várjon tíz percet. Bekapcsolt sebességi fokozat mellett a hátsó kerékkel fordítsa a motort olyan helyzetbe, hogy a hátsó henger mindkét szelepemelő tőkéje alsó helyzetbe kerüljön. f. Ismételje meg a lépéseket az 5-től a 9D-ig a hátsó hengerel. g. Szerelje fel a rugós nyomórúdsapka-rögzítőket a nyomórúdburkolatokra. Szerelje be a gyújtógyertyákat, és kapcsolja üresbe a sebességváltót. | |||||||||||
| 10. | Szerelje fel a vezérműfedelet. Lásd a szervizkézikönyvet. | |||||||||||
| 11. | Szerelje fel a kipufogórendszert. Lásd a szervizkézikönyvet. | |||||||||||
| 12. | Szerelje vissza a légszűrőegységet. Lásd a külön beszerzett Screamin' Eagle® (SE) nagy átáramlású légszűrőkészlethez tartozó útmutatólapot. |
KÉSZ
ÉRTESÍTÉS
A készlet telepítését követően újra kell kalibrálni az ECM-et. Az ECM megfelelő újrakalibrálásának elmulasztása súlyos motorkárosodást eredményezhet. (00399b)
| 1. | Engedje le a hátsó kereket a földre. Lásd a szervizkézikönyvet. | |
| 2. | Élesítse a riasztórendszert, ha van. Lásd a felhasználói kézikönyvet. | |
| 3. | Tegye vissza a főbiztosítékot. Lásd a szervizkézikönyvet. | |
| 4. | Ellenőrizze, hogy a jármű üres sebességfokozatban van-e. | |
| 5. | Járassa a motort. Ismételje meg néhányszor a megfelelő működés ellenőrzéséhez. | |
| 6. | ECM újrakalibrálása célszerszámmal. Speciális szerszám: DIGITAL TECHNICIAN II (műszer) (HD-48650) | |
| 7. | Járassa a motort. Ismételje meg néhányszor a megfelelő működés ellenőrzéséhez. |
VEZÉRMŰTENGELY BEJÁRATÁSA
A jármű bejáratásával kapcsolatban olvassa el a felhasználói kézikönyvben a BEJÁRATÁSI SZABÁLYOK című részt.
