KIT SCREAMIN’ EAGLE MILWAUKEE-EIGHT™ STAGE 3

J063142025-01-24

INFORMAZIONI GENERALI

Tabella 1. Informazioni generali

Kit	Attrezzi consigliati	Livello di abilità⁽¹⁾
92500056, 92500057, 92500070, 92500071, 92500072	Occhiali di protezione, chiave dinamometrica

(1) Si richiedono serraggi ai valori di coppia specificati, una abilità tecnica discreta e l’uso di attrezzatura comune

CONTENUTO DEL KIT

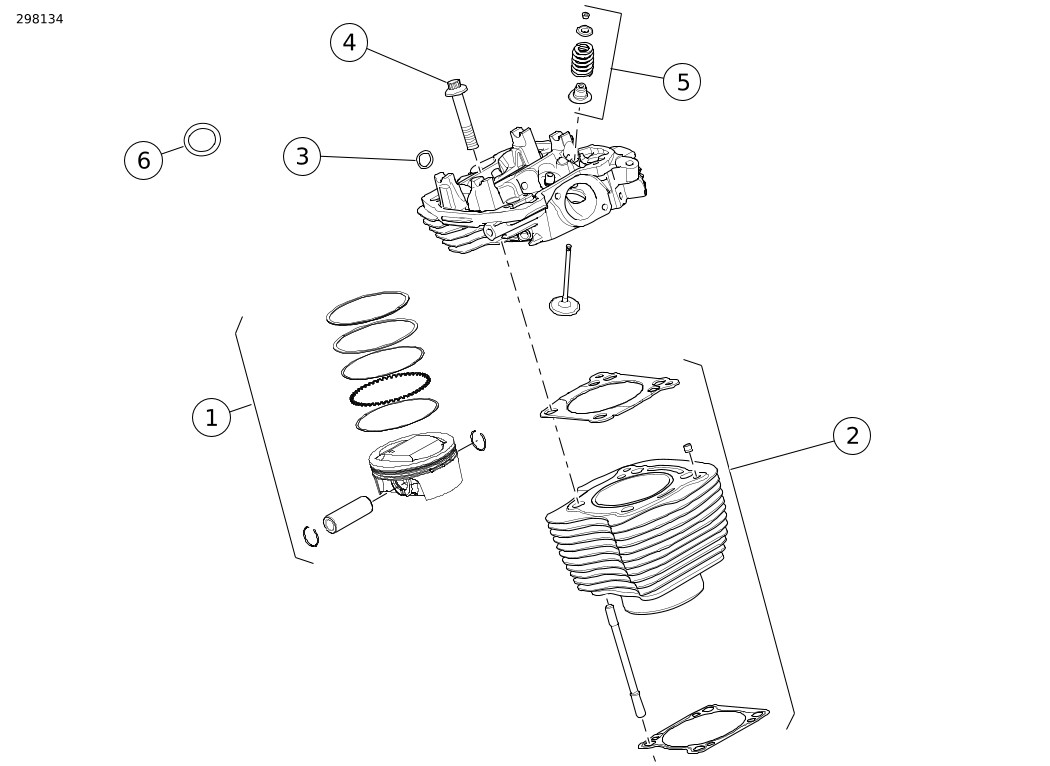

Figura 1. Contenuto del kit: Kit Screamin’ Eagle Milwaukee-Eight™ Stage 3

Tabella 2. Contenuto del kit: Kit Screamin’ Eagle Milwaukee-Eight™ Stage 3

	Verificare che tutti i contenuti siano presenti nel kit prima di installare o rimuovere elementi dal veicolo.
	Articolo	Q.tà	Descrizione	Part Number	Note
	1	1	Kit pistone, 114 in³	21900084
	1	1	Kit pistone, 117 in³	21900087
	2	1	Kit cilindro (HOG nero)	16800120
			Kit cilindro (granito nero)	16800125
			Kit cilindro (HOG nero non evidenziato)	16800174
	3	4	Anello di tenuta O-ring, collettore del liquido di raffreddamento	11900090
	4	8	Dado flangiato	10200303
	5	1	Kit molle delle valvole da competizione	18100080
	6	2	Guarnizione dello scarico	65324-83B
Note: Per i componenti del kit pistone (1), vedere il foglio istruzioni J07056 Per i componenti del kit cilindro (3) vedere il foglio istruzioni J06626 Per i componenti del kit della testata (5) vedere il foglio di istruzioni J06305

Figura 2. Contenuto del kit: Distribuzione: Kit Screamin’ Eagle Milwaukee-Eight™ Stage 3

Tabella 3. Contenuto del kit: Distribuzione: Componenti del kit Screamin' Eagle Milwaukee-Eight™ Stage 3

Articolo	Q.tà	Descrizione	Part Number
1	4	Anello di tenuta O-ring	11293
2	4	Anello di tenuta O-ring	11132A
3	4	Anello di tenuta O-ring	11145A
4	2	Guarnizione, coperchio delle punterie	25700362
5	1	Kit punterie, alta capacità	18572-13
6	2	Guarnizione, coperchio dei bilancieri inferiori	25700425
7	2	Anello di tenuta O-ring, sfiatatoio	11900116
8	2	Guarnizione, coperchio dei bilancieri superiori	25700372

CONTENUTO DEL KIT

Figura 3. Contenuto del kit: Vano degli alberi a camme: Kit Screamin’ Eagle Milwaukee-Eight™ Stage 3

Tabella 4. Contenuto del kit: Vano degli alberi a camme: Kit Screamin’ Eagle Milwaukee-Eight™ Stage 3

Articolo	Q.tà	Descrizione	Part Number	Note
1	1	Guarnizione, coperchio degli alberi a camme	25700370
2	1	Kit di fissaggio dell’ingranaggio della trasmissione degli alberi a camme	91800088	Acquistato separatamente
3	1	Albero a camme SE8-498	25400202
4	1	Cuscinetto a rullini	9298B
5	1	Gruppo pompa dell’olio	62400247 oppure 62400248	Acquistata separatamente, se necessario
6	1	Etichetta di messa a punto delle emissioni parziali (non mostrata)	Parte non venduta separatamente

GENERALE

Il foglio di istruzioni è disponibile anche in formato elettronico. Per verificare che si stia utilizzando la versione più recente disponibile, eseguire una delle operazioni seguenti:

Andare a h-d.com/isheets.
Eseguire la scansione del codice QR nell'angolo in alto a sinistra del foglio di istruzioni

NOTA

Questo foglio di istruzioni può contenere un video supplementare per aiutare l'installatore a chiarire alcune parti dell'assieme. In fondo a questo foglio di istruzioni è disponibile il link per il video.

Modelli

Per informazioni sui modelli compatibili, vedere il Parti e accessori (P&A) catalogo di vendita oppure la sezione Parti e Accessori di www.harley-davidson.com .

Contattare il centro di assistenza clienti Harley-Davidson al numero 1-800-258-2464 (solo USA) o 1-414-343-4056.

Requisiti di installazione

AVVERTENZA

La sicurezza del pilota e del passeggero dipende dalla corretta installazione di questo kit. Attenersi alle procedure appropriate illustrate nel manuale di manutenzione. Se non si è in grado di eseguire la procedura o non si dispone degli attrezzi adeguati, rivolgersi a un concessionario Harley-Davidson per l’installazione. Un’installazione non corretta di questo kit può causare lesioni gravi o mortali. (00333b)

Questi articoli sono disponibili presso i concessionari Harley-Davidson.

Tutti i modelli: Per un corretto funzionamento, occorre acquistare separatamente il sintonizzatore Screamin' Eagle Pro Street Tuner (codice articolo 41000008C).
2017-2019: È richiesto l'acquisto separato del kit del gruppo della pompa dell'olio (P/N 62400247-Oil Cooled) o (parte n. 62400248-Oil Cooled).
Modelli 2017-2018 dotati di motore di base 107: richiedono l'acquisto a parte del kit del disco della frizione SE ad alta capacità (37000258).
Acquisto separato del kit del filtro dell’aria a flusso elevato Screamin Eagle.
È necessario acquistare separatamente il kit di fissaggio dell'albero a camme (codice componente 91800088).
È necessario l’acquisto a parte del kit distanziale dell’albero a camme (parte n. 25928-06).

NOTA

Questo kit è destinato solo alle applicazioni per alte prestazioni. Questo kit alte prestazioni relativo al motore può essere venduto e usato a norma di legge in California su motoveicoli dotati di controllo delle emissioni di scarico se installato su modelli specifici. Rivolgersi al concessionario Harley-Davidson per informazioni sulla liceità di acquisto e uso.

Una etichetta sulla regolazione delle emissioni parziali contenuta in questo kit è prescritta dalle norme sulle emissioni redatte dal California Air Resource Board (CARB).

NOTA

Questo foglio di istruzioni fa riferimento alle informazioni contenute nel manuale di manutenzione. Per questa installazione è necessario consultare il manuale di manutenzione della motocicletta del relativo anno e modello, che è disponibile:

Presso un concessionario Harley-Davidson.
Sul Portale delle informazioni di assistenza H-D, accessibile previa iscrizione, e disponibile per la maggior parte dei modelli dal 2001 in poi. Per ulteriori informazioni vedere Domande frequenti sulle iscrizioni .

PREPARAZIONE

AVVERTENZA

Durante la manutenzione dell’impianto di alimentazione, non fumare né generare scintille o fiamme libere nelle vicinanze. La benzina è estremamente infiammabile e altamente esplosiva e l’inosservanza di misure di sicurezza adeguate può causare lesioni gravi o mortali. (00330a)

NOTA

Consultare le procedure descritte nel manuale di manutenzione.

1.	Raddrizzare la motocicletta.
2.	Disattivare il sistema di sicurezza.
3.	Rimuovere la sella.
4.	Rimuovere il fusibile principale.
5.	Rimuovere il serbatoio del combustibile.
6.	Twin-Cooled: svuotare l’impianto di raffreddamento.

RIMOZIONE

NOTA

I passaggi vengono forniti per illustrare la procedura generale. Seguire le procedure descritte nel manuale di manutenzione.

1.	Rimuovere il gruppo del filtro dell’aria.
2.	Rimuovere l'impianto di scarico.
3.	Rimuovere il modulo a induzione.
4.	Scollegare le connessioni del cablaggio dalla testata.
5.	Rimuovere le condotte di raffreddamento e i collettori dal motore.
6.	Rimuovere i coperchi dei bilancieri, i bilancieri, le aste delle punterie e i tubi delle aste delle punterie.
7.	Rimuovere le testate, i cilindri e i pistoni.
8.	Rimuovere i coperchi delle punterie, i dispositivi antirotazione e le punterie.
9.	Rimuovere il coperchio degli alberi a camme, la piastra per la camma e l’albero a camme.
10.	Rimuovere la pompa dell’olio.
11.	Rimuovere il cuscinetto interno dell’albero a camme.
12.	Rimuovere la molla della frizione esistente.

INSTALLAZIONE

NOTA

I passaggi vengono forniti per illustrare la procedura generale. Seguire le procedure descritte nel manuale di manutenzione.

Installare il kit frizione Screamin Eagle ad alta capacità (37000258) se si passa alla frizione a dieci dischi. Vedere il manuale di manutenzione.

1.	Vedere la figura 3. Installare il cuscinetto a rullini dell’’albero a camme (4).
2.	Installare la pompa dell’olio (5). Vedere i requisiti di installazione.
3.	Installare l'albero a camme (3).
4.	Verificare che i segni di riferimento della fasatura dell’albero a camme e albero a gomiti siano correttamente allineati.
5.	Vedere la figura 2. Installare le punterie (5), il dispositivo antirotazione, le guarnizioni del coperchio della punteria (4) e i coperchi della punteria.
6.	Vedere la figura 1. Installare i pistoni (1) e i cilindri (2). Seguire le istruzioni fornite con il kit pistone e cilindro.
7.	Vedere la figura 1. Installare il kit molla delle valvole ad alte prestazioni (5). Seguire le istruzioni fornite con la molla delle valvole. NOTA Questo kit utilizza una sequenza di serraggio speciale.
8.	Montare le testate utilizzando dei nuovi dadi flangiati (4). a. Applicare l'olio motore solo al nuovo dado flangiato del cilindro. b. Verificare che solo la parte inferiore del dado flangiato riceva lubrificazione. Non consentire la lubrificazione sul prigioniero del cilindro o sui fili interni dei dadi flangiati.
9.	Serrare i dadi flangiati (4). a. Coppia di serraggio. Coppia: 27,1–40,6 N·m (20–30 ft-lbs) b. Allentare di un giro. Angolo: -360° c. Coppia di serraggio. Coppia: 12,2–14,9 N·m (9–11 ft-lbs) d. Coppia di serraggio. Coppia: 24,2–27,1 N·m (18–20 ft-lbs) e. Coppia finale, serrare ulteriormente di 90°.
10.	Installare i tubi delle aste e le aste.
11.	Col pistone posto a circa Punto morto inferiore (BDC) della corsa di espansione, montare i bilancieri. Serrare le viti in sequenza alternata per tirare verso il basso, in maniera uniforme, l’asta dei bilancieri.
12.	Installare i coperchi dei bilancieri sul motore.
13.	Installare il coperchio dell’albero a camme. a. Verificare che i segni di riferimento della fasatura dell’albero a camme e albero a gomiti siano correttamente allineati.
14.	Installare il modulo a induzione.
15.	Collegare i connettori dei cablaggi e il modulo a induzione.
16.	Installare sulle testate i collettori e le condotte superiori del liquido di raffreddamento.
17.	Installare l’impianto di scarico.
18.	Installare il gruppo del filtro dell’aria.
19.	Installare una nuova etichetta sulle emissioni. a. Individuare l'etichetta delle emissioni sul longherone del telaio sotto il manubrio. b. Collocare la nuova etichetta parziale di questo kit sulla parte superiore dell’etichetta sul longherone del telaio.

COMPLETATO

NOTA

Consultare le procedure descritte nel manuale di manutenzione.

1.	Installare il serbatoio del combustibile.
2.	Installare il fusibile principale.
3.	Twin-Cooled: Rabboccare l’impianto di raffreddamento e spurgare l’aria seguendo le istruzioni del manuale di manutenzione.
4.	Installare la sella. Dopo aver installato la sella, tirarla verso l’alto per verificare che sia fissata in posizione.
5.	Ricalibrare l’ECM con la configurazione corretta.
