KIT SCREAMIN' EAGLE MILWAUKEE-EIGHT™ STAGE 3
J063142025-01-24
INFORMACIÓN GENERAL
Tabla 1. Información general
Kits | Herramientas sugeridas | Nivel de habilidad(1) |
|---|---|---|
92500056, 92500057, 92500070, 92500071, 92500072 | Gafas de seguridad, llave dinamométrica |  |
(1) Se requieren ajuste a valor de par u otras herramientas moderadoras y técnicas
CONTENIDO DEL KIT

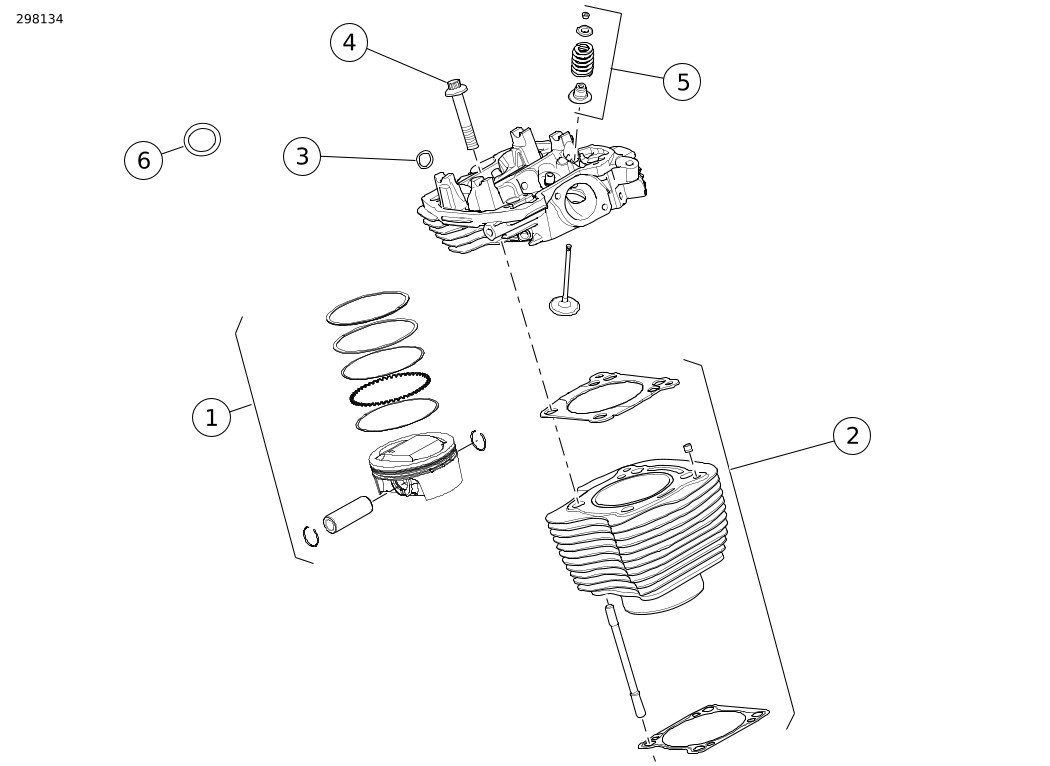

Figura 1. Contenido del kit: Kit Screamin' Eagle Milwaukee-Eight™ Stage 3
Tabla 2. Contenido del kit: Kit Screamin' Eagle Milwaukee-Eight™ Stage 3
 | Verifica que el kit tenga todos los elementos antes de instalar o quitar las piezas del vehículo. | ||||
|---|---|---|---|---|---|
Artículo | Cantidad | Descripción | N.º de pieza | Notes | |
 | 1 | 1 | Kit del pistón, 114 pulg.³ | 21900084 | |
| Kit del pistón, 117 pulg.³ | 21900087 | |||
| 2 | 1 | Kit de cilindro (HOG negro) | 16800120 | |
| Kit de cilindro (granito negro) | 16800125 | |||
| Kit de cilindro (HOG negro sin resaltar) | 16800174 | |||
| 3 | 4 | O-ring, colector del refrigerante | 11900090 | |
| 4 | 8 | Tuerca de reborde | 10200303 | |
| 5 | 1 | Kit de funcionamiento del resorte de válvula | 18100080 | |
| 6 | 2 | Junta del escape | 65324-83B | |
Notas:
| |||||
Figura 2. Contenido del kit: Tren de válvulas: Kit Screamin' Eagle Milwaukee-Eight™ Stage 3
Tabla 3. Contenido del kit: Tren de válvulas: Componentes del Kit Screamin' Eagle Milwaukee-Eight™ Stage 3
| Artículo | Cantidad | Descripción | N.º de pieza | Notes |
|---|---|---|---|---|---|
| 1 | 4 | O-ring | 11293 | |
| 2 | 4 | O-ring | 11132A | |
| 3 | 4 | O-ring | 11145A | |
| 4 | 2 | Junta, cubierta de los buzos | 25700362 | |
| 5 | 1 | Kit de buzos, alta capacidad | 18572-13 | |
| 6 | 2 | Junta, cubierta inferior de los balancines | 25700425 | |
| 7 | 2 | O-ring, respiradero | 11900116 | |
| 8 | 2 | Junta, cubierta superior de los balancines | 25700372 |
CONTENIDO DEL KIT
Figura 3. Contenido del kit: Compartimiento de levas: Kit Screamin' Eagle Milwaukee-Eight™ Stage 3
Tabla 4. Contenido del kit: Compartimiento de levas: Kit Screamin' Eagle Milwaukee-Eight™ Stage 3
| Artículo | Cantidad | Descripción | N.º de pieza | Notes |
|---|---|---|---|---|---|
| 1 | 1 | Junta, cubierta de levas | 25700370 | |
| 2 | 1 | Kit de retención de la rueda dentada del árbol de levas | 91800088 | Adquirido por separado |
| 3 | 1 | Árbol de levas, SE8-498 | 25400202 | |
| 4 | 1 | Cojinete, aguja | 9298B | |
| 5 | 1 | Conjunto de la bomba de aceite | 62400247 o 62400248 | Comprada por separado, si es necesario |
| 6 | 1 | Etiqueta de ajuste de emisiones parciales (no se muestra) | No se vende por separado |
GENERAL
La hoja de instrucciones también está disponible en formato electrónico. Para comprobar que está utilizando la versión disponible más reciente, realice una de las siguientes acciones:
- Vaya a h-d.com/isheets.
- Escanee el código QR en la esquina superior izquierda de la hoja de instrucciones
NOTA
Esta hoja de instrucciones puede tener un video complementario para ayudar al encargado de la instalación a aclarar cierta parte del ensamblaje. Se colocaría el enlace a un video al final de esta hoja de instrucciones.
Modelos
Para obtener información sobre los accesorios de fijación del modelo, consulte el Piezas y accesorios (Piezas y accesorios) catálogo de venta al detalle o la sección de Piezas y accesorios de www.harley-davidson.com .
Comuníquese con el centro de soporte para clientes de Harley-Davidson al 1-800-258-2464 (EE. UU. solamente) o al 1-414-343-4056.
Requisitos de instalación
ADVERTENCIALa seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Use los procedimientos correspondientes en el Manual de servicio. Si el procedimiento no está dentro de sus capacidades o no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría causar la muerte o lesiones graves. (00333b)
- Todos los modelos: Compre por separado el Screamin' Eagle Pro Street Tuner (N.º de pieza 41000008C) para un correcto funcionamiento.
- 2017-2019: Se requiere la compra por separado del kit del conjunto de la bomba de aceite (N.° de pieza 62400247; enfriado por aceite) o (N.° de pieza 62400248; Twin Cooled).
- modelos 2017-2018 equipados con la Base de Motor 107: Requiere la compra por separado del kit de embrague SE de alta capacidad (37000258).
- Compra por separado del kit de filtro de aire de alto flujo del Screamin' Eagle.
- Se requiere la compra por separado del Kit de Retención de propulsión del árbol de levas (N.° de pieza 91800088).
- Se requiere la compra por separado del kit de espaciador de levas (N.º de pieza 25928-06).
Estos artículos están disponibles en su concesionario Harley-Davidson.
NOTA
Este kit está diseñado solo para uso de alto rendimiento. La venta o el uso de este kit de rendimiento para el motor en los vehículos motorizados con control de la contaminación es legal en California cuando se lo instala en modelos especificados. Verifique el cumplimiento con los requisitos de su área con su concesionario local Harley-Davidson.
En este kit se incluye una etiqueta de puesta a punto de emisiones parciales como requisito de los reglamentos de emisiones de California Air Resource Board (CARB)/EPA.
NOTA
Esta hoja de instrucciones hace referencia a la información del Manual de servicio. Para esta instalación, se requiere un manual de servicio específico del año y el modelo de motocicleta, que encontrará disponible en:
- Un concesionario de Harley-Davidson.
- Portal de Información de Servicios de H-D, con acceso por suscripción disponible para la mayoría de los modelos 2001 en adelante. Para obtener más información, consulte Preguntas frecuentes sobre suscripciones .
PREPARAR
ADVERTENCIACuando se realice alguna reparación en el sistema de combustible, no fume ni permita la cercanía de llamas descubiertas o chispas. La gasolina es extremadamente inflamable y muy explosiva, por lo que puede provocar lesiones graves o incluso la muerte. (00330a)
NOTA
Consulte los procedimientos en el Manual de servicio.
| 1. | Coloca la motocicleta en posición vertical. | |
| 2. | Desarmar el sistema de seguridad. | |
| 3. | Retirar el asiento. | |
| 4. | Extraer el fusible principal. | |
| 5. | Retirar el tanque de combustible. | |
| 6. | Twin-Cooled: Drene el sistema de refrigeración. |
EXTRACCIÓN
NOTA
Los pasos siguientes se presentan como un proceso de esquema. Siga los procedimientos en el Manual de servicio.
| 1. | Retire el conjunto del depurador de aire. | |
| 2. | Extraiga el sistema de escape. | |
| 3. | Extraiga el módulo de inducción. | |
| 4. | Desconecte las conexiones del arnés de la culata del cilindro. | |
| 5. | Quite las líneas de refrigerante de aceite y los colectores del motor. | |
| 6. | Retire las cubiertas del balancín, los brazos del balancín, las varillas de empuje y los tubos de las varillas de empuje. | |
| 7. | Quite las culatas de los cilindros, los cilindros y los pistones. | |
| 8. | Quite las cubiertas de los buzos, los dispositivos antirrotación y los buzos. | |
| 9. | Quite la cubierta de levas, la placa de levas y el árbol de levas. | |
| 10. | Extraiga la bomba de aceite. | |
| 11. | Quite el cojinete de la leva interior. | |
| 12. | Extraiga el resorte del embrague existente. |
INSTALACIÓN
NOTA
Los pasos siguientes se presentan como un proceso de esquema. Siga los procedimientos en el Manual de servicio.
Instale el kit del embrague de alta capacidad Screamin' Eagle (37000258) si se actualiza a un embrague de diez placas. Consulta el manual de servicio.
| 1. | Consulte la Figura 3. Instale el cojinete de agujas del árbol de levas (4). | |
| 2. | Instale la bomba de aceite (5). Vea los requisitos de instalación. | |
| 3. | Instale el árbol de levas (3). | |
| 4. | Verifique que las marcas de sincronización del árbol de levas hasta el cigüeñal estén alineadas correctamente. | |
| 5. | Consulte la Figura 2. Instale los elevadores (5), el dispositivo antirrotación, las juntas de las cubiertas de los elevadores (4) y las cubiertas de los elevadores. | |
| 6. | Consulte la Figura 1. Instale los pistones (1) y los cilindros (2). Siga las instrucciones proporcionadas junto con el kit de pistón y cilindro. | |
| 7. | Consulte la Figura 1. Instale el Kit de resorte de la válvula de alto rendimiento (5). Siga las instrucciones incluidas con los resortes de válvula. NOTA Este kit utiliza una secuencia de apretado especial. | |
| 8. | Instale las culatas de los cilindros con tuercas de reborde nuevas (4). a. Coloque aceite de motor solo a la nueva tuerca de reborde del cilindro. b. Verifique que solo la parte inferior de las tuercas de reborde reciban la lubricación. No lubricar el espárrago del cilindro ni las roscas internas de las tuercas de reborde. | |
| 9. | Tuercas de reborde de torsión (4). a. Apriete. Par de ajuste: 27,1–40,6 N·m (20–30 ft-lbs) b. Afloje una vuelta. Ángulo: -360° c. Apriete. Par de ajuste: 12,2–14,9 N·m (9–11 ft-lbs) d. Apriete. Par de ajuste: 24,2–27,1 N·m (18–20 ft-lbs) e. Torsión final, ajuste adicional de 90°. | |
| 10. | Instale los tubos de las varillas de empuje y las varillas de empuje. | |
| 11. | Con el pistón aproximadamente a Punto muerto inferior (BDC) en la carrera de potencia, instale brazos de balancín. Ajuste alternadamente los tornillos para bajar el eje del balancín uniformemente. | |
| 12. | Instale las cubiertas de los balancines en el motor. | |
| 13. | Instale la cubierta de levas. a. Verifique que las marcas de sincronización del árbol de levas hasta el cigüeñal estén alineadas correctamente. | |
| 14. | Instale el módulo de inducción. | |
| 15. | Conecte las conexiones del arnés de cables al motor y al módulo de inducción. | |
| 16. | Instale los colectores y las líneas de refrigerante en las culatas de los cilindros. | |
| 17. | Instalar el sistema de escape. | |
| 18. | Instalar el filtro de aire. | |
| 19. | Instale una nueva etiqueta de emisiones. a. Localice la etiqueta de emisiones en el tubo de la estructura debajo del manillar. b. Coloque la nueva etiqueta parcial del kit sobre la parte superior de la etiqueta de emisiones en el tubo de la estructura. |
Finalización
NOTA
Consulte los procedimientos en el Manual de servicio.
| 1. | Instalar el tanque de combustible. | |
| 2. | Instalar el fusible principal. | |
| 3. | Twin-Cooled: llene el sistema de refrigerante y purgue el aire de acuerdo con las instrucciones del manual de servicio. | |
| 4. | Instalar el asiento. Después de instalar el asiento, suba al asiento para comprobar que es seguro. | |
| 5. | Vuelva a calibrar el ECM con la configuración adecuada. |
