SCREAMIN' EAGLE MILWAUKEE-EIGHT™ STAGE 3 키트
J063142025-01-24
일반 정보
표 1. 일반 정보
키트 | 추천 공구 | 기술 수준(1) |
|---|---|---|
92500056, 92500057, 92500070, 92500071, 92500072 | 안전 고글, 토크 렌치 |  |
(1) 토크 값에 따라 조이는 도구나 기타 일반적인 도구 및 기술이 필요
키트 내용물(KIT CONTENTS)

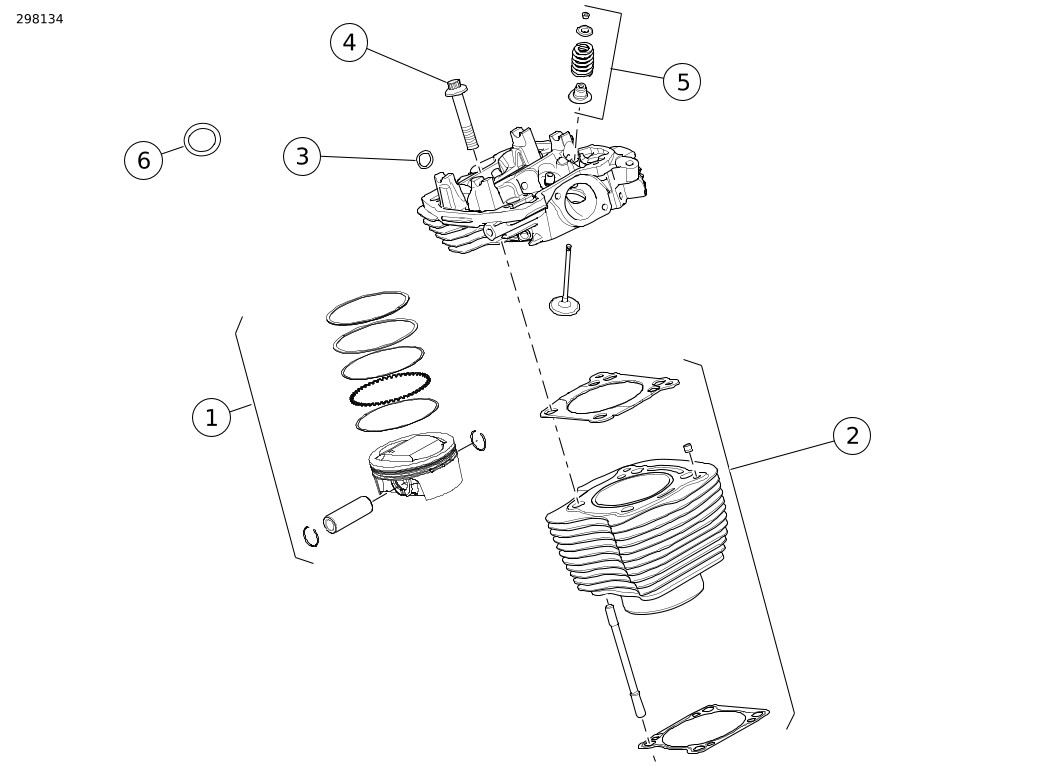

그림 1. 키트 내용물: Screamin' Eagle Milwaukee-Eight™ Stage 3 키트
표 2. 키트 내용물: Screamin' Eagle Milwaukee-Eight™ Stage 3 키트
 | 키트에 모든 내용물이 있는지 확인한 후 차량에 품목을 설치하거나 제거하십시오. | ||||
|---|---|---|---|---|---|
항목 | 수량 | 설명 | 부품 번호 | 참고 | |
 | 1 | 1 | 피스톤 키트, 114in³ | 21900084 | |
| 피스톤 키트, 117in³ | 21900087 | |||
| 2 | 1 | 실린더 키트(HOG 블랙) | 16800120 | |
| 실린더 키트(블랙 그래니트) | 16800125 | |||
| 실린더 키트(HOG 블랙 논하이라이트) | 16800174 | |||
| 3 | 4 | O링, 냉각수 매니폴드 | 11900090 | |
| 4 | 8 | 플랜지 너트 | 10200303 | |
| 5 | 1 | 성능 밸브 스프링 키트 | 18100080 | |
| 6 | 2 | 배기 개스킷 | 65324-83B | |
주의:
| |||||
그림 2. 키트 내용물: 밸브 트레인: Screamin' Eagle Milwaukee-Eight™ Stage 3 키트
표 3. 키트 내용물: 밸브 트레인: Screamin' Eagle Milwaukee-Eight™ 스테이지 3 키트 구성품
| 항목 | 수량 | 설명 | 부품 번호 | 참고 |
|---|---|---|---|---|---|
| 1 | 4 | O형 링 | 11293 | |
| 2 | 4 | O형 링 | 11132A | |
| 3 | 4 | O형 링 | 11145A | |
| 4 | 2 | 개스킷, 리프터 덮개 | 25700362 | |
| 5 | 1 | 리프터 키트, 고용량 | 18572-13 | |
| 6 | 2 | 개스킷, 하부 로커 덮개 | 25700425 | |
| 7 | 2 | O형 링, 브리더 | 11900116 | |
| 8 | 2 | 개스킷, 상부 로커 덮개 | 25700372 |
키트 내용물
그림 3. 키트 내용물: 캠 격실: Screamin' Eagle Milwaukee-Eight™ Stage 3 키트
표 4. 키트 내용물: 캠 격실: Screamin' Eagle Milwaukee-Eight™ Stage 3 키트
| 항목 | 수량 | 설명 | 부품 번호 | 참고 |
|---|---|---|---|---|---|
| 1 | 1 | 개스킷, 캠 덮개 | 25700370 | |
| 2 | 1 | 캠축 드라이브 스프로킷 리텐션 키트 | 91800088 | 별도 구매 |
| 3 | 1 | 캠축, SE8-498 | 25400202 | |
| 4 | 1 | 베어링, 바늘 | 9298B | |
| 5 | 1 | 오일 펌프 어셈블리 | 62400247 또는 62400248 | 필요 시 별도 구매 |
| 6 | 1 | 부분 배출 튠업 라벨(표시되지 않음) | 별도 판매하지 않음 |
일반
지침 시트는 전자적으로도 제공됩니다. 제공되는 최신 버전을 사용하고 있는지 확인하려면 다음 중 하나를 수행합니다.
- h-d.com/isheets(으)로 이동
- 지침 시트의 왼쪽 상단 모서리에 있는 QR 코드 스캔
주의사항
이 지침서에는 설치자에게 조립의 특정 부분을 명확히 설명하는 보충 비디오가 있을 수 있습니다 . 링크된 비디오는 이 지침서의 끝에 있습니다.
모델
장착 가능한 모델에 관한 정보는 부품 및 액세서리 (P&A) 소매 카탈로그 또는 www.harley-davidson.com 의 Parts and Accessories 섹션(영어만 제공)을 참조하십시오.
Harley-Davidson 고객 지원 센터(1-800-258-2464 (미국 전용) 또는 1-414-343-4056로 문의하십시오.
설치 요구 사항
주의사항운전자와 동승자의 안전은 본 키트의 올바른 장착에 달려 있습니다. 적절한 정비 절차를 준수하십시오. 정비 절차가 본인의 능력 밖이거나 필요한 공구가 없을 때는 Harley-Davidson 공식 딜러에 장착 수행을 맡기십시오. 본 키트를 잘못 장착하면 사망이나 심각한 부상으로 이어질 수 있습니다. (00333b)
- 모든 모델: Screamin' Eagle Pro Street Tuner(부품 번호 41000008C)를 별도로 구매해야 올바르게 작동합니다.
- 2017-2019: 오일 펌프 어셈블리 키트 (부품 번호 62400247 - 유랭식) 또는 (부품 번호 62400248 - 트윈 냉각)을 별도로 구매해야 합니다.
- 107 베이스 엔진이 장착된 2017-2018 모델: SE 대용량 클러치 키트(37000258)를 별도로 구매해야 합니다.
- Screamin Eagle 고유량 에어클리너 키트 별도 구매.
- 캠축 고정 키트(부품 번호 91800088)를 별도 구매해야 합니다.
- 캠 스페이서 키트(부품 번호 25928-06)를 별도로 구매해야 합니다.
이 품목들은 Harley-Davidson 공식 딜러에서 구할 수 있습니다.
주의사항
이 키트는 고성능 전용입니다. 이 엔진 관련 성능 키트는 지정 모델에 설치될 때 오염 제어 자동차에 대한 캘리포니아주에서의 판매 또는 사용에 적법합니다. 해당 지역의 Harley-Davidson 공식 딜러에게 문의하여 규정 준수 요구사항을 확인하십시오.
부분 배기 조정 라벨이 캘리포니아 항공자원위원회(CARB)/EPA 배출 규제의 요구사항으로 이 키트에 포함되어 있습니다.
주의사항
이 설명서는 정비 매뉴얼 정보를 언급하고 있습니다. 설치를 위해 오토바이의 연식과 모델에 맞는 정비 매뉴얼이 필요하며, 다음에서 구할 수 있습니다.
- Harley-Davidson 딜러.
- H-D 정비 정보 포털(2001 이후 모델 대부분에 대해 구독 기반으로 접속 가능). 자세한 내용은 구독에 대한 자주 묻는 질문 을 참조하십시오.
준비
주의사항연료 시스템 정비 시에는 주변에서 흡연을 하거나 불꽃이 생기는 작업을 수행하지 마십시오. 휘발유는 인화성과 폭발성이 매우 높기 때문에 사망이나 심각한 부상으로 이어질 수 있습니다. (00330a)
주의사항
정비 매뉴얼의 절차를 따르십시오.
| 1. | 모터사이클을 똑바로 세웁니다. | |
| 2. | 보안 시스템을 해제하십시오. | |
| 3. | 시트를 제거합니다. | |
| 4. | 메인 퓨즈를 제거합니다. | |
| 5. | 연료 탱크를 제거하십시오. | |
| 6. | Twin-Cooled:: 배출 냉각수 시스템. |
제거
주의사항
다음 단계는 개요로서 제공됩니다. 정비 매뉴얼의 절차를 따르십시오.
| 1. | 에어 클리너 어셈블리를 제거하십시오. | |
| 2. | 배기 시스템을 분리합니다. | |
| 3. | 인덕션 모듈을 제거합니다. | |
| 4. | 실린더 헤드에서 하네스 연결부를 분리하십시오. | |
| 5. | 엔진에서 오일 냉각수 라인과 매니폴드를 제거합니다. | |
| 6. | 로커 커버, 로커 암, 푸시로드, 푸시로드 튜브를 제거합니다. | |
| 7. | 실린더 헤드, 실린더 및 피스톤을 제거하십시오. | |
| 8. | 리프터 덮개, 회전방지 장치 및 리프터를 제거하십시오. | |
| 9. | 캠 덮개, 캠 플레이트 및 캠축을 제거하십시오. | |
| 10. | 오일 펌프 제거 | |
| 11. | 내부 캠 베어링을 제거하십시오. | |
| 12. | 기존의 클러치 스프링을 제거하십시오. |
설치
주의사항
다음 단계는 개요로서 제공됩니다. 정비 매뉴얼의 절차를 따르십시오.
10 플레이트 클러치로 업데이트하는 경우 Screamin Eagle 대용량 클러치 키트(37000258)를 설치합니다. 정비 설명서를 참조하십시오.
| 1. | 그림 3 참조.캠축 니들 베어링(4)을 장착하십시오. | |
| 2. | 오일 펌프(5)를 설치합니다. 설치 요구 사항을 참조하십시오. | |
| 3. | 캠축(3)을 설치합니다. | |
| 4. | 캠축부터 크랭크축 타이밍 마크가 제대로 정렬되어 있는지 확인하십시오. | |
| 5. | 그림 2 참조.리프터(5), 회전 방지 장치, 리프터 커버 개스킷(4) 및 리프터 커버를 설치합니다. | |
| 6. | 그림 1 참조.피스톤(1)과 실린더(2)를 설치합니다. 피스톤 및 실린더 키트와 함께 제공되는 지침을 따르십시오. | |
| 7. | 그림 1 참조.고성능 밸브 스프링 키트(5)를 설치합니다. 밸브 스프링과 함께 제공된 지침을 따르십시오. 주의사항 이 키트는 특수한 헤드 토크 시퀀스를 사용합니다. | |
| 8. | 새 플랜지 너트(4)를 사용하여 실린더 헤드를 설치합니다. a. 새로운 실린더 플랜지 너트에만 엔진 오일을 적용합니다. b. 플랜지 너트의 바닥만 윤활되도록 하십시오. 실린더 스터드 또는 플랜지 너트의 내부 스레드에 윤활하지 마십시오. | |
| 9. | 플랜지 너트(4)를 조입니다. a. 조입니다. Torque: 27,1–40,6 N·m (20–30 ft-lbs) b. 한 바퀴 풀어줍니다. Angle: -360° c. 조입니다. Torque: 12,2–14,9 N·m (9–11 ft-lbs) d. 조입니다. Torque: 24,2–27,1 N·m (18–20 ft-lbs) e. 마지막 토크로 추가적으로 90° 조입니다. | |
| 10. | 푸시로드 튜브 및 푸시로드를 설치하십시오. | |
| 11. | 파워 스트로크에서 피스톤을 대략 하부 사점 (BDC) 에 두고, 로커 암을 설치합니다. 로커 축을 고르게 아래로 내리기 위해 나사를 교대로 조이십시오. | |
| 12. | 로커 덮개를 엔진에 설치하십시오. | |
| 13. | 캠 커버를 설치합니다. a. 캠축부터 크랭크축 타이밍 마크가 제대로 정렬되어 있는지 확인하십시오. | |
| 14. | 인덕션 모듈을 장착하십시오. | |
| 15. | 전선 하네스 연결을 엔진과 인덕션 모듈에 연결하십시오. | |
| 16. | 실린더 헤드에 매니폴드 및 냉각수 라인을 설치합니다. | |
| 17. | 배기 시스템을 설치하십시오. | |
| 18. | 에어 클리너 어셈블리를 설치하십시오. | |
| 19. | 새 배기 가스 라벨을 설치합니다. a. 핸들바 아래 프레임 튜브에서 배기 가스 라벨을 찾습니다. b. 키트에 있는 부분 라벨을 프레임 튜브에 있는 배기 가스 라벨의 상단 부분에 부착합니다. |
완료
주의사항
정비 매뉴얼의 절차를 따르십시오.
| 1. | 연료 탱크를 설치하십시오. | |
| 2. | 메인 퓨즈를 설치합니다. | |
| 3. | 트윈 냉각: 냉매 시스템을 채우고, 정비 매뉴얼에 따라 공기를 제거합니다. | |
| 4. | 시트를 설치하십시오. 시트를 설치한 후 시트를 당겨 고정됐는지 확인하십시오. | |
| 5. | 적절한 구성으로 ECM을 재보정합니다. |
