ZESTAW SCREAMIN' EAGLE MILWAUKEE-EIGHT™ STAGE 3
J063142025-01-24
INFORMACJE OGÓLNE
Tabela 1. Informacje ogólne
Zestawy | Sugerowane narzędzia | Poziom umiejętności(1) |
|---|---|---|
92500056, 92500057, 92500070, 92500071, 92500072 | Okulary ochronne, klucz dynamometryczny |  |
(1) Wymagane jest dokręcenie do wartości momentu obrotowego lub wykorzystanie innych, odpowiednich technik i narzędzi
ZAWARTOŚĆ ZESTAWU

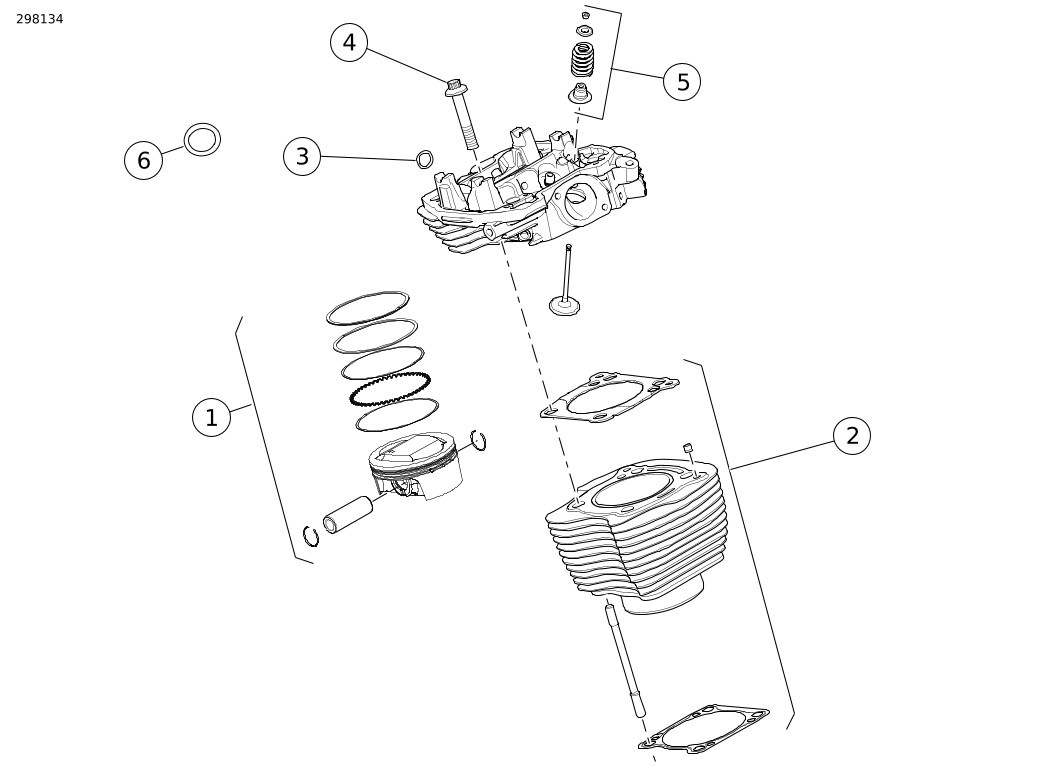

Rysunek 1. Zawartość zestawu: Zestaw Screamin' Eagle Milwaukee-Eight™ Stage 3
Tabela 2. Zawartość zestawu: Zestaw Screamin' Eagle Milwaukee-Eight™ Stage 3
 | Przed rozpoczęciem montażu lub demontażu części pojazdu sprawdź, czy w zestawie są wszystkie części. | ||||
|---|---|---|---|---|---|
Pozycja | Ilość | Opis | Nr kat. | Uwagi | |
 | 1 | 1 | Zestaw tłoków, 114 in³ | 21900084 | |
| Zestaw tłoków, 117 in³ | 21900087 | |||
| 2 | 1 | Zestaw cylindrów (HOG) | 16800120 | |
| Zestaw cylindrów (czarny granit) | 16800125 | |||
| Zestaw cylindrów (HOG bez podświetlenia) | 16800174 | |||
| 3 | 4 | O-ring, kolektor płynu chłodzącego | 11900090 | |
| 4 | 8 | Nakrętka kołnierzowa | 10200303 | |
| 5 | 1 | Sportowy zestaw sprężyn zaworów | 18100080 | |
| 6 | 2 | Uszczelka wydechu | 65324-83B | |
Uwagi:
| |||||
Rysunek 2. Zawartość zestawu: Układ rozrządu: Zestaw Screamin' Eagle Milwaukee-Eight™ Stage 3
Tabela 3. Zawartość zestawu: Układ rozrządu: Elementy zestawu Screamin' Eagle Milwaukee-Eight™ Stage 3
| Pozycja | Ilość | Opis | Nr kat. | Uwagi |
|---|---|---|---|---|---|
| 1 | 4 | O-ring | 11293 | |
| 2 | 4 | O-ring | 11132A | |
| 3 | 4 | O-ring | 11145A | |
| 4 | 2 | Uszczelka, osłona podnośnika | 25700362 | |
| 5 | 1 | Zestaw z podnośnikiem, wysoka sprawność | 18572-13 | |
| 6 | 2 | Uszczelka dolna osłona wahacza | 25700425 | |
| 7 | 2 | Uszczelka o-ring, odpowietrznik | 11900116 | |
| 8 | 2 | Uszczelka, górna osłona wahacza | 25700372 |
ZAWARTOŚĆ ZESTAWU
Rysunek 3. Zawartość zestawu: Komora krzywek: Zestaw Screamin' Eagle Milwaukee-Eight™ Stage 3
Tabela 4. Zawartość zestawu: Komora krzywek: Zestaw Screamin' Eagle Milwaukee-Eight™ Stage 3
| Pozycja | Ilość | Opis | Nr kat. | Uwagi |
|---|---|---|---|---|---|
| 1 | 1 | Uszczelka, osłona krzywki | 25700370 | |
| 2 | 1 | Zestaw mocowania zębatki napędowej wałka rozrządu | 91800088 | Kupowane osobno |
| 3 | 1 | Wałek rozrządu, SE8-498 | 25400202 | |
| 4 | 1 | Łożysko, igiełkowe | 9298B | |
| 5 | 1 | Zespół pompy olejowej | 62400247 lub 62400248 | Jeśli potrzeba, kupowane oddzielnie |
| 6 | 1 | Etykieta z częściową informacją o emisjach po tuningu (niepokazana) | Nie jest sprzedawany jako oddzielna część zamienna |
INFORMACJE OGÓLNE
Instrukcja obsługi jest również dostępna w wersji elektronicznej. Jeśli chcesz sprawdzić, czy korzystasz z najnowszej dostępnej wersji, wykonaj jedną z następujących czynności:
- Przejdź do h-d.com/isheets.
- Zeskanuj kod QR znajdujący się w lewym górnym rogu instrukcji obsługi
UWAGA
Niniejszej konstrukcji może towarzyszyć uzupełniający film , ułatwiający instalatorowi zrozumienie pewnej części montażu. Łącze do filmu znajduje się na końcu instrukcji.
Modele
Informacje na temat osprzętu modelu można znaleźć w Części i akcesoria (P&A) katalogu detalicznym lub w dziale poświęconym częściom i akcesoriom www.harley-davidson.pl .
Skontaktuj się z centrum obsługi klientów Harley-Davidson pod numerem 1-800-258-2464 (tylko USA) lub 1-414-343-4056.
Wymagania dotyczące montażu
OSTRZEŻENIEOd prawidłowego zamontowania części z tego zestawu zależy bezpieczeństwo kierującego i pasażera. Wykonaj odpowiednie procedury z instrukcji serwisowej. Osoby niebędące w stanie przeprowadzić tej procedury lub niedysponujące odpowiednimi narzędziami powinny zlecić wykonanie montażu dealerowi firmy Harley-Davidson. Niewłaściwy montaż części z tego zestawu może być przyczyną śmierci lub poważnych obrażeń ciała. (00333b)
- Wszystkie modele: Do prawidłowego działania jest potrzebny oddzielny zakup tunera Screamin’ Eagle Pro Street (nr kat. 41000008C).
- 2017-2019: Wymagany jest odrębny zakup zestawu zespołu pompy olejowej (część nr 62400247-chłodzenie olejem) lub (nr. 62400248-chłodzenie Twin Cooled).
- Modele z roczników 2017-2018 wyposażone w silnik podstawowy 107: wymagany jest osobny zakup zestawu tarczy sprzęgła SE High Capacity (37000258).
- Oddzielny zakup zestawu filtra powietrza Screamin Eagle High Flow.
- Wymagany jest oddzielny zakup zestawu retencji napędu rozrządu (nr części 91800088).
- Wymagany jest oddzielny zakup zestawu elementów dystansowych krzywek (nr katalogowy 25928-06).
Te produkty są dostępne u najbliższego dealera Harley-Davidson.
UWAGA
Zestaw jest przeznaczony wyłącznie do zastosowań o charakterze sportowym. Ten zestaw modyfikujący osiągi silnika został dopuszczony do montażu i sprzedaży w Stanie Kalifornia w pojazdach o kontrolowanym poziomie emisji spalin pod warunkiem montażu we wskazanych modelach pojazdów. Wymogi w zakresie zgodności z obowiązującymi lokalnie przepisami prawa sprawdź u lokalnego dealera firmy Harley-Davidson.
Etykieta częściowa dot. emisji spalin po modyfikacji pojazdu jest dołączona do zestawu zgodnie z wymogami przepisów wydanych przez Komisję ds. Zasobów Powietrza stanu Kalifornia (CARB)/Ustawy EPA.
UWAGA
Ta karta instrukcji dotyczy informacji pochodzących z instrukcji serwisowej. Do montażu tego zestawu potrzebna jest instrukcja serwisowa przeznaczona do określonego roku/modelu motocykla, która jest dostępna:
- u dealera Harley-Davidson.
- w portalu informacji serwisowych H-D, do którego dostęp oparty jest na subskrypcji i który dostępny dla większości modeli z 2001 roku i nowszych. Aby uzyskać więcej informacji, zobacz Często zadawane pytania dotyczące subskrypcji .
PRZYGOTOWANIE
OSTRZEŻENIEPodczas serwisowania układu paliwowego nie wolno palić tytoniu ani dopuścić do obecności otwartego ognia lub iskrzenia. Benzyna jest niezwykle łatwopalna i wybuchowa, a te właściwości mogą być przyczyną śmierci lub poważnych obrażeń. (00330a)
UWAGA
Zob. procedury w instrukcji serwisowej.
| 1. | Ustaw motocykl pionowo. | |
| 2. | Dezaktywuj układ alarmowy. | |
| 3. | Zdejmij siodło. | |
| 4. | Wyjmij bezpiecznik główny. | |
| 5. | Zdemontuj zbiornik paliwa. | |
| 6. | Układ podwójnie chłodzony: usuń płyn chłodzący. |
USUŃ
UWAGA
Następujące kroki są udostępniane jako elementy procesy konspektu. Postępuj zgodnie z procedurami opisanymi w instrukcji serwisowej.
| 1. | Wymontuj zespół filtra powietrza. | |
| 2. | Wymontuj układ wydechowy. | |
| 3. | Zdemontuj moduł zapłonowy. | |
| 4. | Odłącz złącza wiązki przewodów z głowicy cylindrów. | |
| 5. | Odłącz od silnika przewody oleju chłodzącego i kolektory z silnika. | |
| 6. | Wymontuj pokrywy zaworów, dźwignie zaworów, popychacze i rurki popychaczy. | |
| 7. | Wymontuj głowice cylindrów, cylinder i tłoki. | |
| 8. | Wymontuj pokrywy podnośnika, urządzenia blokujące obrót oraz podnośniki. | |
| 9. | Wymontuj osłonę wałka rozrządu, krzywkę płaską i wałek rozrządu. | |
| 10. | Wymontuj pompę oleju. | |
| 11. | Wymontuj łożyska wewnętrzne wałka rozrządu. | |
| 12. | Wymontuj obecnie zamontowaną sprężynę sprzęgła. |
ZAMONTUJ
UWAGA
Następujące kroki są udostępniane jako elementy procesy konspektu. Postępuj zgodnie z procedurami opisanymi w instrukcji serwisowej.
W przypadku zmiany sprzęgła na dziesięciopłytkowe zamontuj zestaw sprzęgła Screamin Eagle High Capacity (37000258). Zob. instrukcja serwisowa.
| 1. | Zobacz rysunek 3. Zamocuj łożysko igiełkowe wałka rozrządu (4). | |
| 2. | Zamontuj pompę olejową (5). Sprawdź wymagania dotyczące montażu. | |
| 3. | Zamontuj wałek rozrządu (3). | |
| 4. | Upewnij się, że znaczniki rozrządu na wale rozrządu i wale korbowym są poprawnie wyrównane. | |
| 5. | Zobacz rysunek 2. Zamontuj popychacze (5), zabezpieczenie przeciwobrotowe, uszczelki pokrywy popychaczy (4) i pokrywy popychaczy. | |
| 6. | Zobacz rysunek 1. Zamontuj tłoki (1) i cylindry (2). Postępuj zgodnie z instrukcjami w zakresie zestawu tłoka i cylindra. | |
| 7. | Zobacz rysunek 1. Zamontuj zestaw wysokowydajnych sprężyn zaworów (5). Postępuj zgodnie z instrukcjami dołączonymi do sprężyn zaworów. UWAGA Ten zestaw wykorzystuje specjalną sekwencję momentu obrotowego głowicy. | |
| 8. | Zamontuj głowice cylindrów przy użyciu nowych nakrętek kołnierzowych (4). a. Olej silnikowy należy nakładać tylko na nowe nakrętki kołnierzowe cylindrów. b. Należy pamiętać, aby smarować tylko spód nakrętek kołnierzowych. Nie należy dopuszczać, aby smar znalazł się na szpilce cylindra albo wewnętrznym gwincie nakrętek kołnierzowych. | |
| 9. | Dokręć nakrętki kołnierzowe (4). a. Moment dokręcania. Moment obrotowy: 27,1–40,6 N·m (20–30 ft-lbs) b. Poluzuj o jeden obrót. Kąt: -360° c. Moment dokręcania. Moment obrotowy: 12,2–14,9 N·m (9–11 ft-lbs) d. Moment dokręcania. Moment obrotowy: 24,2–27,1 N·m (18–20 ft-lbs) e. Dokręć ostatecznie, o dodatkowe 90°. | |
| 10. | Zamocuj osłony popychaczy i popychacze. | |
| 11. | Przy położeniu tłoka w cylindrze w przybliżeniu w Dolne martwe położenie (BDC) zamontuj dźwignie zaworów. Naprzemiennie dokręcaj wkręty, aby równomiernie dociągać popychacz dźwigniowy. | |
| 12. | Zamontuj osłony dźwigienek zaworowych. | |
| 13. | Zamontuj pokrywę rozrządu. a. Upewnij się, że znaczniki rozrządu na wale rozrządu i wale korbowym są poprawnie wyrównane. | |
| 14. | Zamontuj moduł zapłonowy. | |
| 15. | Podłącz złącza wiązki przewodów do silnika i modułu zapłonowego. | |
| 16. | Zamontuj kolektory i przewody chłodziwa do głowic cylindrów. | |
| 17. | Zainstaluj układ wydechowy. | |
| 18. | Zainstaluj zestaw filtra powietrza. | |
| 19. | Przymocuj nową etykietę emisji. a. Odszukaj etykietę emisji na rurze ramy poniżej kierownicy. b. Umieść nową etykietę częściową z zestawu nad górną częścią etykiety emisji na rurze ramy. |
UKOŃCZONO
UWAGA
Zob. procedury w instrukcji serwisowej.
| 1. | Zamontuj zbiornik paliwa. | |
| 2. | Załóż bezpiecznik główny. | |
| 3. | Twin-Cooled: napełnij układ chłodzenia i odpowietrz powietrze zgodnie z instrukcją obsługi. | |
| 4. | Zamontuj siodło. Po zamontowaniu siodła pociągnij je ku górze, aby upewnić się, że jest ono odpowiednio zamocowane. | |
| 5. | Ponownie skalibruj moduł ECM przy odpowiedniej konfiguracji. |
