SÆT MED SCREAMIN' EAGLE MILWAUKEE-EIGHT™ STAGE 3
J063142025-01-24
GENEREL INFORMATION
Tabel 1. Generelle oplysninger
Sæt
Foreslåede værktøjer
Færdighedsniveau(1)
92500056, 92500057, 92500070, 92500071, 92500072
Sikkerhedsbriller, momentskruenøgle
(1) Stramning til drejningsmomentværdi eller andre moderate påkrævede værktøjer og teknikker
SÆTTETS INDHOLD

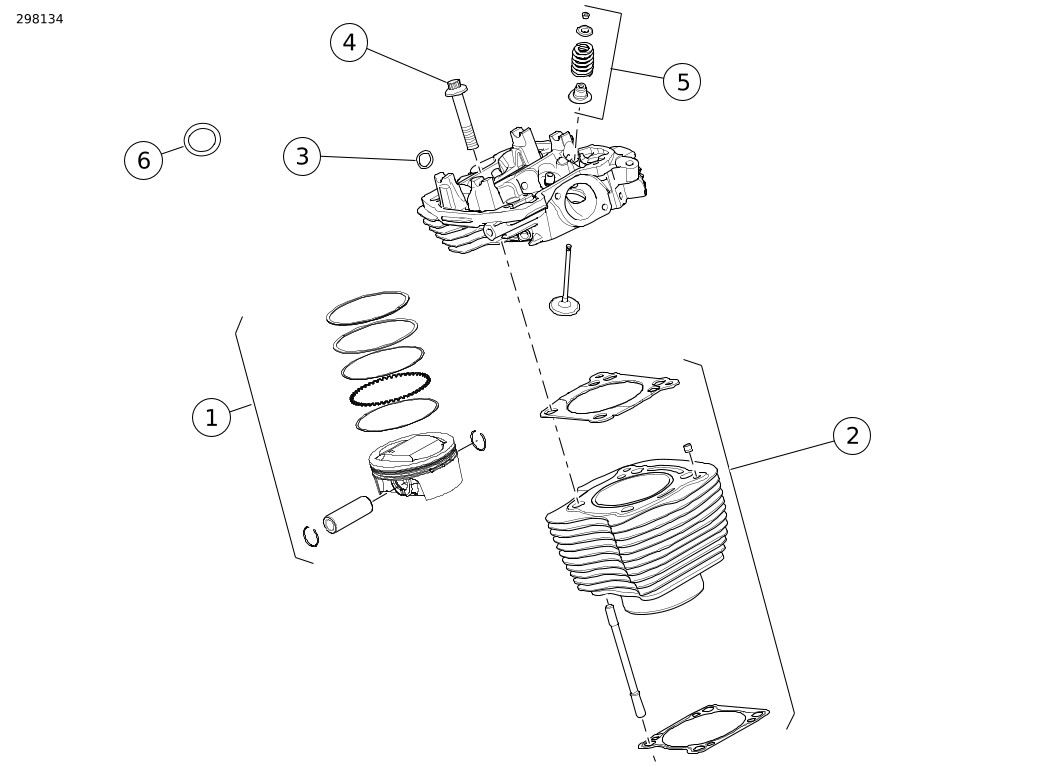

Figur 1. Sættets indhold: Sæt med Screamin' Eagle Milwaukee-Eight™ Stage 3
Tabel 2. Sættets indhold: Sæt med Screamin' Eagle Milwaukee-Eight™ Stage 3
Kontrollér, at alle dele er i sættet, inden du monterer eller afmonterer elementer fra køretøjet.
Punkt
Antal
Beskrivelse
Delnr.
Noter
1
1
Stempelsæt, 114 kubiktommer
21900084
Stempelsæt, 117 kubiktommer
21900087
2
1
Cylindersæt (HOG sort)
16800120
Cylindersæt (sort granit)
16800125
Cylindersæt (HOG sort uden fremhævning)
16800174
3
4
O-ring, kølervæskemanifold
11900090
4
8
Flangemøtrik
10200303
5
1
Ydeevne ventilfjedersæt
18100080
6
2
Udstødningspakning
65324-83B
Notater:
  • Se instruktionsark J07056 for komponenter i stempelsæt (1)
  • Se instruktionsark J06626 for komponenter i cylindersæt (3)
  • Se instruktionsark J06305 for komponenter i topstykkesæt (5)
Figur 2. Sættets indhold: Ventildrev: Sæt med Screamin' Eagle Milwaukee-Eight™ Stage 3
Tabel 3. Sættets indhold: Ventildrev: Screamin' Eagle Milwaukee-Eight™ Stage 3 komponenter i sæt
Punkt
Antal
Beskrivelse
Delnr.
Noter
1
4
O-ring
11293
2
4
O-ring
11132A
3
4
O-ring
11145A
4
2
Pakning, liftelåg
25700362
5
1
Liftesæt, høj kapacitet
18572-13
6
2
Pakning, nedre vippelåg
25700425
7
2
O-ring, ånderør
11900116
8
2
Pakning, øvre vippelåg
25700372
SÆTTETS INDHOLD
Figur 3. Sættets indhold: Forspændingsknastrum: Sæt med Screamin' Eagle Milwaukee-Eight™ Stage 3
Tabel 4. Sættets indhold: Forspændingsknastrum: Sæt med Screamin' Eagle Milwaukee-Eight™ Stage 3
Punkt
Antal
Beskrivelse
Delnr.
Noter
1
1
Pakning, knastakseldæksel
25700370
2
1
Sæt til fastholdelse af knastakseldrevs kædehjul
91800088
Købes separat
3
1
Knastaksel, SE8-498
25400202
4
1
Kugleleje, nål
9298B
5
1
Oliepumpesæt
62400247 eller 62400248
Købt separat, hvis det er nødvendigt
6
1
Mærkatdel til emissionsopdatering (ikke vist)
Sælges ikke separat
GENERELT
Instruktionsark er også tilgængeligt elektronisk. Benyt en af følgende fremgangsmåder for at kontrollere, at du bruger den nyeste tilgængelige version:
  • Scan QR-kode i øverste venstre hjørne af instruktionsarket
BEMÆRK
Dette instruktionsark kan have en supplerende video, der hjælper installatøren med at afklare en bestemt del af samlingen. En linket video ville være placeret i slutningen af dette instruktionsark.
Modeller
Find oplysninger om, hvilke modeller delen passer til, i Reservedele og tilbehør (P&A) detailkataloget eller afsnittet "Parts and Accessories" (Reservedele og tilbehør) i www.harley-davidson.com .
Kontakt Harley-Davidson Customer Support Center på 1-800-258-2464 (kun USA) eller 1-414-343-4056.
Installationskrav
ADVARSEL
Førerens og passagerens sikkerhed afhænger af, at dette sæt monteres korrekt. Brug de relevante procedurer i servicehåndbogen. Hvis du ikke magter proceduren eller ikke har de korrekte værktøjer, skal du få en Harley-Davidson forhandler til at udføre monteringen. Forkert montering af sættet kan resultere i dødsfald eller alvorlig personskade. (00333b)
    Disse dele kan fås hos en Harley-Davidson forhandler.
  • Alle modeller: Separat køb af Screamin' Eagle Pro Street tuner (del nr. 41000008C) for optimal funktionalitet.
  • 2017-2019: Separat køb af monteringssæt med oliepumpe (del nr. 62400247-oliekølet) eller (del nr. 62400248-Twin-kølet) er nødvendigt.
  • 2017-2018-modeller udstyret med 107 basismotor: Kræver separat køb af SE-højkapacitetskoblingspladesæt (37000258).
  • Separat køb af sæt med Screamin' Eagle High Flow-luftrenser.
  • Separat køb af knastakseldrevets fastholdelsessæt (delnr. 91800088) er påkrævet.
  • Separat køb af sæt med knastafstandsstykke (del nr. 25928-06) er nødvendigt.
BEMÆRK
Dette sæt er kun beregnet til high performance-anvendelse. Det er lovligt at sælge eller bruge dette motorrelaterede performancesæt i Californien på forureningskontrollerede motorcykler, når det monteres på angivne modeller. Kontakt din lokale Harley-Davidson forhandler angående kravene i dit område.
Der følger en tuningsmærkat om delvise emissioner med dette sæt som et krav i henhold til emissionsreglerne fra California Air Resource Board (CARB)/EPA.
BEMÆRK
Dette instruktionsark henviser til oplysninger i servicehåndbogen. En servicehåndbog til den pågældende motorcykelmodel og årgang er nødvendig for at udføre denne installation. Den fås hos:
KLARGØR
ADVARSEL
Når der udføres service på brændstofsystemet, er rygning, åben ild og gnister i nærheden forbudt. Benzin er yderst brandfarlig og højeksplosiv, hvilket kan resultere i dødsfald eller alvorlige personskader. (00330a)
BEMÆRK
Se procedurerne i servicehåndbogen.
1. Placer motorcyklen i opretstående stilling.
2. Frakobling af sikkerhedssystem.
3. Fjern sadlen.
4. Fjern hovedsikringen.
5. Afmonter brændstoftanken.
6. Twin-Cooled: Aftap kølesystem.
AFMONTER
BEMÆRK
De følgende trin giver et overblik over processen. Følg procedurerne i servicehåndbogen.
1. Afmonter luftrenserenheden.
2. Fjern udstødningssystem.
3. Afmonter induktionsmodul.
4. Afbryd ledningsnettets forbindelser fra cylinderhovedet.
5. Afmonter oliekølervæskerør og grenrør fra motoren.
6. Fjern vippelåg, vippearme, stempler og stempelrør.
7. Fjern cylinderhoveder, cylinder og stempler.
8. Fjern liftelåg, antirotationsenheder og lifte.
9. Fjern knastakseldæksel, knastskive og knastaksel.
10. Afmonter oliepumpen.
11. Fjern det indre knastleje.
12. Fjern eksisterende koblingsfjeder.
MONTERING
BEMÆRK
De følgende trin giver et overblik over processen. Følg procedurerne i servicehåndbogen.
Monter Screamin' Eagle koblingssæt med høj kapacitet (37000258), hvis opdatering til en 10-pladet kobling. Se servicehåndbogen.
1. Se Figur 3. Monter knastakslens nåleleje (4).
2. Monter oliepumpen (5). Se installationskravene.
3. Monter knastaksel (3).
4. Kontroller, at indstillingsmærkerne mellem knastakslen og krumtapakslen er rettet rigtigt ind.
5. Se Figur 2. Monter løftere (5), anti-rotationsenhed, pakninger til løfterdæksler (4) og løfterdæksler.
6. Se Figur 1. Monter stempler (1) og cylindre (2). Følg instruktionerne, der følger med stempel- og cylindersættet.
7. Se Figur 1. Monter højtydende ventilfjedersæt (5). Følg instruktionerne, der følger med ventilfjedre.
BEMÆRK
Dette sæt bruger en særlig hovedmomentsekvens.
8. Monter topstykker med nye flangemøtrikker (4).
a. Kom kun motorolie på nye cylinderflangemøtrikker.
b. Kontroller, at kun bunden af flangemøtrikkerne bliver smurt. Undgå at smøre cylinderknoppen eller på flangemøtrikkens indvendige tråde.
9. Spænd flangemøtrikkerne (4).
a. Moment.
Tilspændingsmoment: 27,1–40,6 N·m (20–30 ft-lbs)
b. Løsn en omgang.
Vinkel: -360°
c. Moment.
Tilspændingsmoment: 12,2–14,9 N·m (9–11 ft-lbs)
d. Moment.
Tilspændingsmoment: 24,2–27,1 N·m (18–20 ft-lbs)
e. Det endelige drejningsmoment, stram yderligere 90°.
10. Monter stempelrør og stempler.
11. Med stemplet ved ca. Nederste dødpunkt (Bottom Dead Center) (BDC) på arbejdsslag monteres vippearmene. Spænd skiftevis skruerne for at trække vippearmsakslen lige ned.
12. Monter vippelåg på motoren.
13. Monter knastakseldæksel.
a. Kontroller, at indstillingsmærkerne mellem knastakslen og krumtapakslen er rettet rigtigt ind.
14. Monter induktionsmodulet.
15. Tilslut ledningsnettets forbindelser til motor og induktionsmodulet.
16. Monter grenrør og kølervæskerør til topstykker.
17. Monter udstødningssystemet.
18. Monter luftrenserenheden.
19. Påsæt ny emissionsmærkat.
a. Find emissionsmærkaten på stelrøret under styret.
b. Sæt ny mærkat-del fra sættet oven på øverste del af emissionsmærkaten på stelrøret.
UDFØRT
BEMÆRK
Se procedurerne i servicehåndbogen.
1. Monter brændstoftanken.
2. Monter hovedsikringen.
3. Twin-kølet: Fyld kølesystemet, og udluft ifølge instruktionerne i servicehåndbogen.
4. Monter sadlen. Når sadlen er monteret, skal du trække op i den for at kontrollere, at den sidder korrekt.
5. Rekalibrer ECM med korrekt konfiguration.
