SADA SCREAMIN' EAGLE MILWAUKEE-EIGHT™ 128/131 STAGE IV PRO KALIFORNII
941004222025-01-23
OBECNÉ INFORMACE
Tabulka 1. Obecné informace
Sady | Doporučené nástroje | Úroveň dovedností(1) |
|---|---|---|
92500107, 92500108, 92500109, 92500110, 92500111, 92500112 | Ochranné brýle, momentový klíč |  |
(1) Je nutná montáž DTII a prodejcem
OBSAH SADY

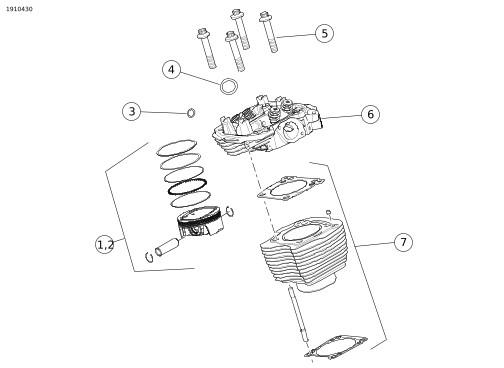

Ilustrace 1. Obsah sady: Díly horní koncovky Screamin' Eagle Milwaukee-Eight™ Stage IV
Tabulka 2. Obsah sady: Díly horní koncovky Screamin' Eagle Milwaukee-Eight™ Stage IV
 | Před montáží a odebráním jednotlivých položek z motocyklu zkontrolujte, že je tato sada kompletní. | ||||
|---|---|---|---|---|---|
Položka | Množství | Popis | Č. dílu | Poznámky | |
 | 1 | 1 | Sada pístů, 128 | 21900101 | Obsahuje pokyny J06687 |
| 2 | 1 | Sada pístů, 131 | 21900099 | Obsahuje pokyny J06687 |
| 3 | 4 | O-kroužek, potrubí chladicí kapaliny | 11900090 | |
| 4 | 2 | Ploché těsnění výfuku | 65324-83B | |
| 5 | 8 | Matice s nákružkem | 10200303 | |
| 6 | 1 | Sada hlav válců, vzduchem chlazený motor (černá mramorová) | 16500749 | Obsahuje pokyny 94100117 |
Sada hlav válců, vzduchem chlazený motor (HOG černá) | 16500750 | ||||
| 7 | 1 | Sada válců (černá žula) | 16800404 | Obsahuje pokyny J06682 |
Sada válců (HOG černá) | 16800407 | ||||
Ilustrace 2. Obsah sady: Díly ventilového rozvodu Screamin' Eagle Milwaukee-Eight™ Stage IV
Tabulka 3. Obsah sady: Díly ventilového rozvodu Screamin' Eagle Milwaukee-Eight™ Stage IV
| Před montáží a odebráním jednotlivých položek z motocyklu zkontrolujte, že je tato sada kompletní. | ||||
|---|---|---|---|---|---|
Položka | Množství | Popis | Č. dílu | Poznámky | |
| 1 | 4 | O-kroužek | 11293 | |
| 2 | 4 | O-kroužek | 11132A | |
| 3 | 4 | O-kroužek | 11145A | |
| 4 | 2 | Ploché těsnění, kryt zdvihátek | 25700362A | |
| 5 | 1 | Sada zdvihátek, vysoká nosnost | 18572-13 | |
| 6 | 2 | Ploché těsnění, dolní kryty vahadel | 25700425A | |
| 7 | 2 | O-kroužek, odvětrávací trubka | 11900116 | |
| 8 | 2 | Ploché těsnění, horní kryt vahadel | 25700372B | |

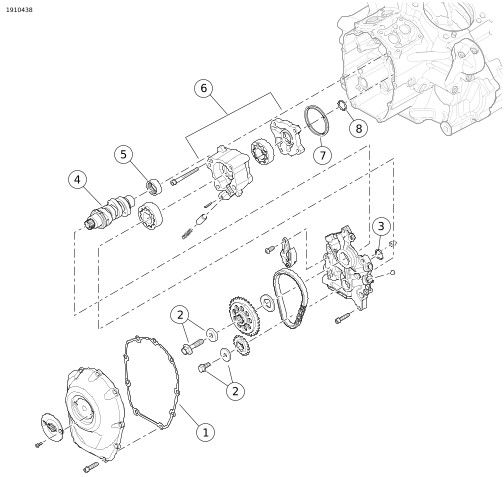

Ilustrace 3. Obsah sady: Díly vačkové skříně Screamin' Eagle Milwaukee-Eight™ Stage IV
Tabulka 4. Obsah sady: Vačková skříň: Díly Screamin' Eagle Milwaukee-Eight™ Stage IV
| Položka | Množství | Popis | Č. dílu | Poznámky |
|---|---|---|---|---|---|
| 1 | 1 | Ploché těsnění, kryt vačkového mechanismu | 25700370A | |
| 2 | 1 | Sada pro přidržení ozubeného kola vačkového hřídele | 25566-06 | Je třeba zakoupit samostatně |
| 3 | 1 | O-kroužek, mezi nosnou deskou vačkového hřídele a olejovým čerpadlem | 11900103 | |
| 4 | 1 | Vačkový hřídel, SE8-517 | 25400353 | |
| 5 | 1 | Ložisko vačkového mechanizmu | 9298B | |
| 6 | 1 | Olejové čerpadlo (chlazené olejem) | 62400247 | Lze zakoupit samostatně |
| 1 | Olejové čerpadlo (dvojitě chlazené) | 62400248 | Lze zakoupit samostatně | |
| 7 | 1 | Těsnění | 62400205 | Lze zakoupit samostatně |
| 8 | 1 | O-kroužek, mezi olejovým čerpadlem a skříní klikového hřídele | 11293 | |
Položky v sadě, které nejsou znázorněny | |||||
| 1 | Sada 64mm těla škrticí klapky pro motor Screamin’ Eagle | 27200040 | Obsahuje pokyny J06346 | |
| 1 | Sada vysokokapacitních vstřikovačů pro motor Screamin' Eagle | 27400040 | ||
| 1 | Sada odpařovacích nádrží | 60900103 | Obsahuje pokyny 94100244 | |
| 1 | Kryt rozdělovače | 25600117 | Obsahuje pokyny J06689 | |
| 1 | Štítek s informacemi o výrobku | Neprodává se samostatně | ||
| 1 | Vložka pro 128 Stage IV | 25600127 | ||
| 1 | Vložka pro 131 Stage IV | 25600129 | ||
| 1 | Štít výfuku | 65600452 | ||
| 1 | Sada chladiče oleje s pomocným větrákem | 62700204 | Obsaženo v sadě 29500107B | |
POZNÁMKA
Před montáží a odebráním jednotlivých položek z motocyklu zkontrolujte, že je tato sada kompletní.
OBECNÉ INFORMACE
Návod je dostupný také v elektronické podobě. Chcete-li ověřit, zda používáte nejaktuálnější dostupnou verzi, proveďte jeden z následujících kroků:
- Přejít na Viz též: h-d.com/isheets
- Naskenujte QR kód uvedený v levém horním rohu návodu
POZNÁMKA
Tento návod může obsahovat doplňkové video, které instalačnímu technikovi pomůže objasnit určitou část sestavy. Připojené video naleznete na konci tohoto návodu.
Modely
Informace o příslušenství pro jednotlivé modely naleznete v Díly a příslušenství (P&A) maloobchodním katalogu nebo v části náhradních dílů a příslušenství www.harley-davidson.com .
Zkontrolujte, že používáte nejaktuálnější verzi návodu k obsluze. Je k dispozici na: h-d.com/isheets
Kontaktujte zákaznické centrum Harley-Davidson na čísle 1-800-258-2464 (pouze USA) nebo 1-414-343-4056.
Požadavky na montáž
VAROVÁNÍNa správné montáži této sestavy závisí bezpečnost jezdce a spolujezdce. Použijte odpovídající postupy uvedené v servisní příručce. Pokud daný postup přesahuje vaše schopnosti nebo pro něj nemáte vhodné nářadí, svěřte provedení montáže prodejci Harley-Davidson. Nesprávná montáž této sestavy může vést k vážnému poranění či smrti. (00333b)
POZNÁMKA
Tento návod odkazuje na informace v servisní příručce. Pro tuto montáž je nutná servisní příručka pro tento modelový rok / model motocyklu, která je k dispozici u:
- Prodejce Harley-Davidson.
- Informační portál služby H-D Service – přístup založený na předplatném pro většinu modelů z roku 2001 a novějších. Další informace naleznete v části Nejčastější dotazy o předplatném .
POZNÁMKA
Štítek s informacemi o produktu obsažený v této sadě je povinný pouze ve státě Kalifornie. ŠTÍTEK S INFORMACEMI O PRODUKTU JE VYŽADOVÁN PRO SPLNĚNÍ KALIFORNSKÉHO PROGRAMU KONTROLY SMOGU
- Modely z let 2017–2018 s motorem 107: Je nutno samostatně zakoupit sadu vysokokapacitních lamel spojky Screamin' Eagle® (SE) (č. dílu ODSTRANIT 37000258).
- Modely z let 2017–2019: Je vyžadován samostatný nákup sady olejového čerpadla (č. dílu 62400247 – chlazení olejem) nebo (62400248 – Twin Cooled).
- Samostatný nákup sady vzduchového filtru Screamin Eagle High Flow.
- Je vyžadován samostatný nákup sady pro připevnění pohonu hřídele (č. dílu 25566-06).
- Je vyžadován samostatný nákup sady rozpěrek vačkového mechanismu (č. dílu 25928-06).
- Sada vyžaduje rekalibraci Elektronická řídicí jednotka (ECM) . Kontaktujte prodejce Harley-Davidson.
Tyto položky jsou k dostání u vašeho místního prodejce Harley-Davidson.
POZNÁMKA
Sada vyžaduje rekalibraci ECM. Kontaktujte prodejce Harley-Davidson. Tato montáž vyžaduje servisní příručku daného modelu motocyklu, kterou lze získat u prodejce motocyklů Harley-Davidson.
PŘÍPRAVA
| 1. | Demontujte palivovou nádrž. Viz servisní příručka. | |
| 2. | Demontujte sedlo. Viz servisní příručka. | |
| 3. | Vyjměte hlavní pojistku. Viz servisní příručka. |
DEMONTÁŽ
POZNÁMKA
Následující kroky představují popis základních rysů postupu. Viz postupy v servisní příručce.
| 1. | Odmontujte sestavu vzduchového filtru. | |
| 2. | Odmontujte výfukový systém. | |
| 3. | Odmontujte indukční modul. | |
| 4. | Odpojte konektory kabelového svazku od hlavy válce. | |
| 5. | Z motoru odmontujte hadice olejového chlazení a potrubí. | |
| 6. | Demontujte kryty vahadel, vahadla, zdvihací tyčky a trubky zdvihacích tyček. | |
| 7. | Demontujte hlavy válců, válce a písty. | |
| 8. | Demontujte kryty zdvihátek, mechanismy proti otáčení a zdvihátka. | |
| 9. | Demontujte kryt vačkového mechanismu, nosnou desku vačkového hřídele a vačkový hřídel. | |
| 10. | Demontujte vnitřní ložisko vačkového mechanismu. | |
| 11. | Odmontujte spojku, pokud již není vybavena deseti lamelami spojky. Viz servisní příručka. |
MONTÁŽ
POZNÁMKA
Následující kroky představují popis základních rysů postupu. Viz postupy v servisní příručce.
| 1. | Smontuje spojku pomocí deseti lamel spojky. Viz návod k obsluze J06246 a servisní příručka. POZNÁMKA 10lamelová pomocná a prokluzující spojka používaná u motocyklů Milwaukee-Eight má u většiny použití dostatečnou kapacitu pro podporu této sady. Pružiny s vyšší kapacitou namontujte, pouze pokud dochází ke klouzání spojky. Pružiny s vyšší kapacitou zvýší namáhání páčky spojky. | |
| 2. | Ilustrace 3 Namontujte jehlové ložisko vačkového hřídele (5). | |
| 3. | Namontujte olejové čerpadlo (7). | |
| 4. | Namontujte vačkový hřídel do motoru. | |
| 5. | Sestavte nosnou desku vačkového hřídele a vačkový hřídel. | |
| 6. | Zkontrolujte, zda jsou časovací značky mezi vačkovým a klikovým hřídelem správně zarovnané. | |
| 7. | Namontujte zdvihátka (dodávaná v sadě), mechanismy proti otáčení, plochá těsnění krytu zdvihátek (dodávaná v sadě) a kryty zdvihátek. | |
| 8. | Namontujte písty a válce ze sady. Postupujte podle pokynů v sadě pístů a válců. POZNÁMKA U této sady platí speciální pořadí utahování hlav. | |
| 9. | Namontujte hlavy válců s použitím nových matic s nákružkem ze sady. Postupujte podle pokynů v sadě hlavy válce. | |
| 10. | Namontujte trubky zdvihacích tyček a zdvihací tyčky s použitím O-kroužků ze sady. | |
| 11. | Když je píst přibližně Dolní mrtvé centrum (BDC) v dolní úvrati, namontujte vahadla. | |
| 12. | Střídavým utahováním šroubů rovnoměrně stahujte hřídel vahadel dolů. | |
| 13. | Namontujte kryty vahadel. | |
| 14. | Zkontrolujte, zda jsou časovací značky mezi vačkovým a klikovým hřídelem správně zarovnané. | |
| 15. | Namontujte kryt vačkového mechanismu a nové ploché těsnění ze sady. | |
| 16. | Připravte k montáži indukční modul ze sady. Viz pokyny v návodu k indukčnímu modulu. | |
| 17. | Namontujte vysokokapacitní vstřikovače paliva. | |
| 18. | Namontujte indukční modul. | |
| 19. | Namontujte rozváděcí potrubí chladicí kapaliny/oleje na hlavy válců. a. Důkladně odstraňte veškerý zajišťovač ze závitů šroubů a otvorů. Viz servisní příručka. b. Odstraňte všechny nečistoty z protilehlých povrchů. c. Namontujte O-kroužky dodané v sadě. | |
| 20. | Modely Touring s chlazením vzduchem: Namontujte chladič oleje s pomocným větrákem (je součástí sady). | |
| 21. | Namontujte výfukovou soustavu. a. Modely Touring vyžadují použití štítu výfuku, který je součástí sady. | |
| 22. | Namontujte sestavu vzduchového filtru. a. Viz návod dodaný se samostatně zakoupenou SE sadu vysokoprůtokového vzduchového filtru pro motory SE. | |
| 23. | Upevněte nový štítek s informacemi o výrobku ( je součástí sady). a. Najděte Identifikační číslo vozidla (VIN) (VIN) štítek na spodní rámové trubce. b. Štítek s informacemi umístěte na dolní rámovou trubku přímo pod štítek VIN. |
DOKONČENO
| 1. | Namontujte palivovou nádrž. Viz servisní příručka. | |
| 2. | Namontujte hlavní pojistku. Viz servisní příručka. | |
| 3. | Twin Cooled: Naplňte chladicí soustavu a odvzdušněte ji. Viz servisní příručka. | |
| 4. | Namontujte sedlo. Po montáži sedla za něj zatáhněte a zkontrolujte, zda je řádně upevněno. Viz servisní příručka. | |
OZNÁMENÍ Po montáži této sestavy je třeba znovu kalibrovat ECM. Pokud není provedena správná kalibrace ECM, může dojít k vážnému poškození motoru. (00399b) | ||
| 5. | Proveďte kalibraci elektronického řídicího modulu (ECM) se správnou kalibrací pro konfiguraci. Podrobnosti získáte u prodejce Harley-Davidson. | |
| 6. | Zahřejte motor motocyklu na běžnou provozní teplotu. Tento postup několikrát zopakujte, abyste zkontrolovali jeho správné fungování. | |
| 7. | ZÁSADY ZÁBĚHU naleznete v návodu k použití. |
KALIFORNSKÝ ŠTÍTEK EO
Tento štítek s informacemi o výrobku je povinný pouze ve státě Kalifornie. ŠTÍTEK S INFORMACEMI O VÝROBKU JE POVINNÝ K ABSOLVOVÁNÍ KALIFORNSKÉHO PROGRAMU KONTROLY SMOGU .
| 1. | Štítek s informacemi umístěte na pravou dolní rámovou trubku přímo pod štítek VIN . | |
| 2. | Tento štítek neumisťujte přes jiné štítky s informacemi o výrobku. | |
| 3. | Tento štítek s informacemi nesmí být použit na jiných motocyklech, než je uvedeno. |
Číslo EO naleznete v Tabulka 5 níže.
Tabulka 5. Kalifornský štítek EO
Popis | Čísla dílů Stage IV | Číslo dílu štítku EO |
|---|---|---|
Kalifornský štítek EO | 92500107, 92500108, 92500109 92500110, 92500111, 92500112 | 14002727 |
