SCREAMIN EAGLE MILWAUKEE EIGHT 128/131 STAGE IV CALIFORNIA KIT
941004222025-01-23
ALLMÄN INFORMATION
Tabell 1. Allmän information
Satser | Föreslagna verktyg | Kompetensnivå(1) |
|---|---|---|
92500107, 92500108, 92500109, 92500110, 92500111, 92500112 | Skyddsglasögon, momentnyckel |  |
(1) DTII och montering hos återförsäljare krävs
SATSINNEHÅLL

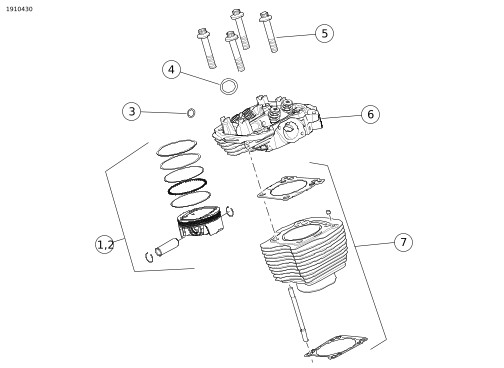

Figur 1. Satsen innehåller: Screamin' Eagle Milwaukee-Eight™ Stage IV-komponenter toppände
Tabell 2. Satsen innehåller: Screamin' Eagle Milwaukee-Eight™ Stage IV-komponenter toppände
 | Kontrollera att allt innehåll finns i satsen innan du installerar eller avlägsnar artiklar från fordonet. | ||||
|---|---|---|---|---|---|
Komponent | Antal | Beskrivning | Art.nr | Anteckningar | |
 | 1 | 1 | Kolvsats, 128 | 21900101 | Inkluderar instruktion J06687 |
| 2 | 1 | Kolvsats, 131 | 21900099 | Inkluderar instruktion J06687 |
| 3 | 4 | O-ring, kylvätskegrenrör | 11900090 | |
| 4 | 2 | Avgaspackning | 65324-83B | |
| 5 | 8 | Flänsmutter | 10200303 | |
| 6 | 1 | Topplockskit, luftkylning (svart granit) | 16500749 | Inkluderar instruktion 94100117 |
Topplockssats, luftkyld (HOG Black) | 16500750 | ||||
| 7 | 1 | Cylinderkit (svart granit) | 16800404 | Inkluderar instruktion J06682 |
Cylindersats (HOG Black) | 16800407 | ||||
Figur 2. Satsen innehåller: Screamin' Eagle Milwaukee-Eight™ Stage IV-komponenter, ventillina
Tabell 3. Satsen innehåller: Screamin' Eagle Milwaukee-Eight™ Stage IV-komponenter, ventillina
| Kontrollera att allt innehåll finns i satsen innan du installerar eller avlägsnar artiklar från fordonet. | ||||
|---|---|---|---|---|---|
Komponent | Antal | Beskrivning | Art.nr | Anteckningar | |
| 1 | 4 | O-ring | 11293 | |
| 2 | 4 | O-ring | 11132A | |
| 3 | 4 | O-ring | 11145A | |
| 4 | 2 | Packning, lyftarkåpa | 25700362A | |
| 5 | 1 | Lyftarsats, hög kapacitet | 18572-13 | |
| 6 | 2 | Packning, nedre vipparmskåpa | 25700425A | |
| 7 | 2 | O-ring, ventilation | 11900116 | |
| 8 | 2 | Packning, övre vipparmskåpa | 25700372B | |

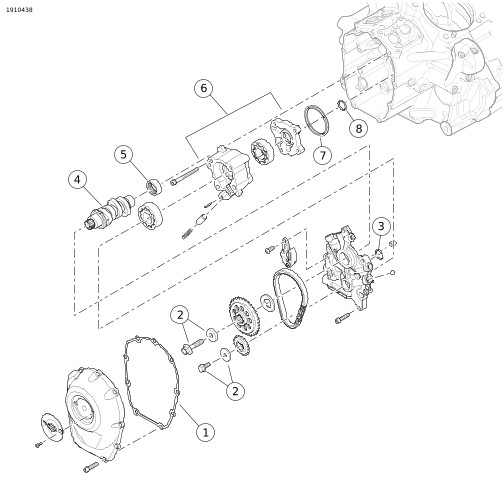

Figur 3. Satsen innehåller: Screamin' Eagle Milwaukee-Eight™ Stage IV-komponenter, kamutrymme
Tabell 4. Satsen innehåller: Kamutrymme: Screamin' Eagle Milwaukee-Eight™ Stage IV-komponenter
| Komponent | Antal | Beskrivning | Art.nr | Anteckningar |
|---|---|---|---|---|---|
| 1 | 1 | Packning, kamkåpa | 25700370A | |
| 2 | 1 | Kamaxeldrevets fasthållningssats | 25566-06 | Köps separat |
| 3 | 1 | O-ring, kamplåt till oljepump | 11900103 | |
| 4 | 1 | Kamaxel, SE8-517 | 25400353 | |
| 5 | 1 | kamlager | 9298B | |
| 6 | 1 | Oljepump (oljekyld) | 62400247 | Köps separat, vid behov |
| 1 | Oljepump (dubbelkyld) | 62400248 | Köps separat, vid behov | |
| 7 | 1 | Tätning | 62400205 | Köps separat, vid behov |
| 8 | 1 | O-ring, oljepump till vevhus | 11293 | |
Artiklar som ingår men ej visas | |||||
| 1 | Screamin' Eagle 64 mm spjällhussats | 27200040 | Inkluderar instruktion J06346 | |
| 1 | Screamin' Eagle injektionssats med högt flöde | 27400040 | ||
| 1 | Kit för avdunstningsbehållare | 60900103 | Inkluderar instruktion 94100244 | |
| 1 | Timer-kåpa | 25600117 | Inkluderar instruktion J06689 | |
| 1 | Produktinformationsetikett | Säljs ej separat | ||
| 1 | 128 Stage IV insats | 25600127 | ||
| 1 | 131 Stage IV insats | 25600129 | ||
| 1 | Avgasgrenrör | 65600452 | ||
| 1 | Sats för fläktassisterad oljekylare | 62700204 | Ingår i kit 29500107B | |
ANMÄRKNING
Kontrollera att allt innehåll finns i satsen innan du installerar eller avlägsnar artiklar från fordonet.
ALLMÄNT
Instruktionsbladet finns också tillgängligt elektroniskt. Kontrollera att du använder den senaste versionen genom att göra något av följande:
- Gå till Se: h-d.com/isheets
- Skanna QR-koden i det övre vänstra hörnet av instruktionsbladet
ANMÄRKNING
Detta instruktionsblad kan ha en kompletterande video för att hjälpa installatören att klargöra en viss del av enheten. En länkad video skulle finnas i slutet av detta instruktionsblad.
Modeller
Om du vill ha information om modelltillbehör kan du läsa Reservdelar och tillbehör (P&A) återförsäljarkatalogen eller avsnittet Reservdelar och tillbehör på www.harley-davidson.com .
Kontrollera att du använder den senaste versionen av instruktionsbladet. Den finns på: h-d.com/isheets
Kontakta Harley-Davidsons kundtjänst på +1-800-258-2464 (endast USA) eller +1-414-343-4056.
Installationskrav
VARNINGFörarens och passagerarens säkerhet är beroende av att denna sats monteras korrekt. Följ rätt tillvägagångssätt enligt verkstadshandboken. Om du inte kan utföra åtgärden eller saknar rätt verktyg låter du en Harley-Davidson-återförsäljare utföra monteringen. Om den här satsen monteras felaktigt kan det leda till dödsfall eller allvarliga personskador. (00333b)
ANMÄRKNING
Det här instruktionsbladet hänvisar till information i verkstadshandboken. Monteringen kräver en verkstadshandbok för motorcykelns modell/årgång och finns tillgänglig från:
- En Harley-Davidson-återförsäljare.
- H-D:s serviceinformationsportal, en prenumerationsbaserad tillgång som finns tillgänglig för de flesta modeller från 2001 och senare. Mer information finns i Vanliga frågor om prenumerationer .
ANMÄRKNING
Produktinformationsetiketten i detta kit krävs endast i delstaten Kalifornien. PRODUKTINFORMATIONSETIKETT KRÄVS FÖR ATT GODKÄNNAS FÖR SMOG I KALIFORNIEN KONTROLLPROGRAM
- 2017-2018-modeller med 107-motor: Separat köp av Screamin' Eagle® (SE)-sats med kopplingsplatta med hög kapacitet (art.nr. 37000258) krävs.
- 2017-2019-modeller: Separat köp av oljepumpskit (artikelnummer 62400247 oljekyld eller 62400248 twin cooled) krävs.
- Separat köp av Screamin Eagle High Flow Air Cleaner kit.
- Separat köp av Cam Drive Retention Kit (artikelnummer 25566-06) krävs.
- Separat köp av Cam Spacer Kit (artikelnummer 25928-06) krävs.
- Elektronisk styrmodul (ECM) -omkalibrering krävs för kitet. Kontakta en Harley-Davidson återförsäljare.
Dessa objekt finns tillgängliga hos närmaste Harley-Davidson-återförsäljare.
ANMÄRKNING
Kit kräver ECM omkalibrering. Kontakta en Harley-Davidson återförsäljare. En verkstadshandbok för din motorcykelmodell krävs för installationen och finns hos Harley-Davidsons återförsäljare.
FÖRBEREDELSE
| 1. | Ta bort bränsletanken. Se verkstadshandboken. | |
| 2. | Demontera sadeln. Se verkstadshandboken. | |
| 3. | Ta bort huvudsäkringen. Se verkstadshandboken. |
TA BORT
ANMÄRKNING
Följande steg tillhandahålls som en översiktsprocess. Följ procedurerna i servicehandboken.
| 1. | Ta bort luftrenarenheten. | |
| 2. | Ta bort avgassystemet. | |
| 3. | Ta bort induktionsmodulen. | |
| 4. | Koppla loss kabelsatsens anslutningar från topplocket. | |
| 5. | Ta bort ledningarna för oljekylmedel och grenrören från motorn. | |
| 6. | Ta bort vippskydd, vipparmar, tryckstänger och tryckstängers rör. | |
| 7. | Ta bort topplock, cylinder och kolvar. | |
| 8. | Ta bort lyftarhöljen, rotationshämmande enheter och lyftare. | |
| 9. | Ta bort kamkåpa, kamplåt och kamaxel. | |
| 10. | Ta bort det inre kamlagret. | |
| 11. | Ta bort kopplingen om motorcykeln inte redan är utrustad med en koppling med 10 lameller. Se verkstadshandboken. |
INSTALLERA
ANMÄRKNING
Följande steg tillhandahålls som en översiktsprocess. Följ procedurerna i servicehandboken.
| 1. | Montera kopplingen med 10-lamellskopplingen. Se instruktionsblad J06246 och servicehandbok. ANMÄRKNING Assist- och slipper-kopplingen med 10 lameller som används på Milwaukee Eight-fordon har tillräcklig kapacitet för att kunna användas med denna sats för de flesta applikationer. Kraftigare fjädrar bör enbart monteras om kopplingen slirar. Kraftigare fjädrar gör att det krävs större kraft för att trycka in kopplingshandtaget. | |
| 2. | Figur 3 Montera kamaxelns nållager (5). | |
| 3. | Montera oljepumpen (7). | |
| 4. | Montera kamaxeln i motorn. | |
| 5. | Montera kamplattan och kamaxeldrivningen. | |
| 6. | Kontrollera att kamaxelns och vevaxelns inställningsmärken är rätt inriktade. | |
| 7. | Montera lyftarna (medföljer satsen), den rotationshämmande enheten, lyftarhöljenas packningar (medföljer satsen) och lyftarhöljena. | |
| 8. | Montera kolvarna och cylindrarna som medföljer satsen. Följ anvisningarna som medföljer kolven och cylindersatsen. ANMÄRKNING Denna sats använder en speciell åtdragningssekvens. | |
| 9. | Montera topplock med de nya flänsmuttrar som medföljer satsen. Följ anvisningarna som medföljer topplockssatsen. | |
| 10. | Montera stötstångslopp och stötstänger med O-ringarna som medföljer satsen. | |
| 11. | Med kolven ungefär Nedre tomt center (NTC (BDC)) vid kraftslag, installera vipparmar. | |
| 12. | Dra åt skruvarna korsvis för att skjuta ner vipparmsaxeln jämnt. | |
| 13. | Installera vipparmskåporna. | |
| 14. | Kontrollera att kamaxelns och vevaxelns inställningsmärken är rätt inriktade. | |
| 15. | Montera kamkåpan och den nya packningen som medföljer satsen. | |
| 16. | Förbered induktionsmodulen som medföljer satsen för montering. Se anvisningarna som medföljer induktionsmodulen. | |
| 17. | Montera bränsleinsprutare med högt flöde. | |
| 18. | Montera induktionsmodulen. | |
| 19. | Installera kylvätske-/oljegrenröret på topplocken. a. Rengör noggrant ALLA gänglåsande material från skruvgängor och gängade hål. Se verkstadshandboken. b. Rengör eventuellt skräp från anliggningsytorna. c. Montera O-ringarna som medföljer satsen. | |
| 20. | Luftkylda Touring-modeller: Montera den fläktassisterade oljekylaren (ingår i satsen). | |
| 21. | Montera avgassystemet. a. För Touring-modeller måste avgasröret som medföljer i satsen användas. | |
| 22. | Montera luftrenarenheten. a. Se instruktionsblad som medföljer separat inköpt SE luftrenarsats för högt flöde. | |
| 23. | Sätt fast den nya produktinformationsdekalen (ingår i satsen). a. Sätt fast Fordonets ramnummer (VIN)-etiketten på ramens nedrör. b. Placera informationsetiketten på ramens nedrör direkt under VIN-etiketten. |
KLART
| 1. | Montera bränsletanken. Se verkstadshandboken. | |
| 2. | Sätt tillbaka huvudsäkringen. Se verkstadshandboken. | |
| 3. | Twin-cooled: Fyll kylvätskesystemet och avlufta. Se verkstadshandboken. | |
| 4. | Montera sadeln. När sadeln har monterats dra du den uppåt för att se att den sitter ordentligt. Se verkstadshandboken. | |
OBS! Du måste omkalibrera ECM när du monterar den här satsen. Om du inte omkalibrerar ECM korrekt kan det leda till allvarliga skador på motorn. (00399b) | ||
| 5. | Kalibrera den elektroniska styrmodulen (ECM) med korrekt kalibreringskonfiguration. Be din Harley-Davidson-återförsäljare om mer information. | |
| 6. | Kör motorcykeln tills motorn uppnår normal arbetstemperatur. Upprepa flera gånger för att kontrollera korrekt funktion. | |
| 7. | Se INKÖRNINGSREKOMMENDATIONER i instruktionsboken. |
CALIFORNIA EO ETIKETT
Denna produktinformationsetikett krävs endast i delstaten Kalifornien. PRODUKTINFORMATIONSETIKETT KRÄVS FÖR ATT PASSERA CALIFORNIA SMOG CHECK PROGRAM.
| 1. | Placera informationsetiketten på ramens högra rör direkt under VIN etiketten. | |
| 2. | Installera inte denna produktetiketten på andra produktinformationsetiketter. | |
| 3. | Denna produktinformationsetikett får inte installeras på andra fordon än vad som anges. |
Referens Tabell 5 nedan för EO-nummer.
Tabell 5. California EO etikett
Beskrivning | Stage IV artikelnummer | EO etikett artikelnummer |
|---|---|---|
California EO etikett | 92500107, 92500108, 92500109 92500110, 92500111, 92500112 | 14002727 |
