SETT MED INNVENDIG LED-BELYSNING FOR SALVESKE
941003982024-10-01
GENERELL INFORMASJON
Tabell 1. Generell informasjon
Sett
Anbefalte verktøy
Ferdighetsnivå(1)
68000425
Vernebriller, isopropylalkohol, bormaskin, bore (1/8 og 7/16 tommer)
(1) Du må ha og kunne bruke en momentnøkkel eller annet egnet verktøy
SETTETS INNHOLD

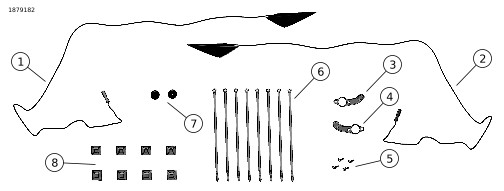

Figur 1. Settets innhold: Innvendig LED-belysning for salveske
Tabell 2. Settets innhold: Settets innhold: Sett med innvendig LED-lys for salveske
Kontroller at alt innholdet er med i settet før du begynner å montere eller fjerne deler fra kjøretøyet.
Element
Mengde
Beskrivelse
Delenr.
Merknader
1
1
Innvendig lys for salveske, høyre
Selges ikke separat
2
1
Innvendig lys for salveske, venstre
Selges ikke separat
3
1
Magnetbrakettenhet, høyre
Selges ikke separat
4
1
Magnetbrakettenhet, venstre
Selges ikke separat
5
4
Skrue
Selges ikke separat
6
14
Kabelstropper
10006
7
2
Foring, ledningsnett
12100227
8
12
Feste, kabelstropp
69200342
GENERELT
Modeller
Hvis du trenger informasjon om montering for forskjellige modeller, kan du lese Deler og tilbehør (Høyttalersystem) -detaljhandelkatalogen eller Parts and Accessories-delen (Deler og tilbehør) på www.harley-davidson.com .
Kontroller at du bruker nyeste versjon av instruksjonsarket. Du finner dette her: h-d.com/isheets
Kontakt Harley-Davidson Customer Support Center på 1-800-258-2464 (kun i USA) eller 1-414-343-4056.
Installasjonskrav
ALLE modeller: Separat kjøp av to ledningsseler (delenr. 69203270) er nødvendig for montering.
ADVARSEL
Føreren og passasjerens sikkerhet avhenger av korrekt montering av dette settet. Bruk de passende prosedyrene i servicehåndboken. Hvis du ikke er i stand til å utføre prosedyren eller ikke har de nødvendige verktøyene, bør du få en Harley-Davidson-forhandler til å utføre monteringen. Feilaktig montering av dette settet kan utgjøre en fare for liv og helse. (00333b)
MERK
Dette instruksjonsbladet viser til informasjon i servicehåndboken. En servicehåndbok for denne motorsykkelmodellen/årsmodellen kreves for denne monteringen. Du kan skaffe en på følgende steder:
Elektrisk overbelastning
MERK
Det er mulig å overbelaste motorsykkelens ladesystem ved å legge til for mye elektrisk tilbehør. Hvis det elektriske tilbehøret på noe tidspunkt til sammen bruker mer elektrisk strøm enn kjøretøyets ladesystem kan produsere, kan det elektriske forbruket lade ut batteriet og skade det elektriske systemet. (00211d)
ADVARSEL
Ved montering av elektrisk ekstrautstyr må det påses at maks. strømstyrke for sikringen eller kretsbryteren som beskytter den kretsen som blir modifisert, ikke overskrides. Overskridelse av maksimal strømstyrke kan føre til elektriske feil, noe som kan utgjøre en fare for liv og helse. (00310a)
Dette settet krever opptil 200 Milliampere (mA) mer strøm fra det elektriske systemet.
KLARGJØRE
ADVARSEL
Hvis du vil forhindre tilfeldig oppstart av kjøretøyet, noe som kan utgjøre en fare for liv og helse, kobler du fra batterikablene (den negative (-) kabelen først) før du fortsetter. (00307a)
1. Ta ut hovedsikringen. Se servicehåndboken.
2. Fjern salveskene. Se servicehåndboken.
FORBEREDELSE AV SALVESKER
MERK
  • Adhesjon av deler avhenger av renhet på overflaten. Det er ikke sikkert at teipen hefter ordentlig hvis den påføres en overflate mer enn en gang.
  • Teipen trenger 24 timer for å oppnå full limstyrke. Påfør på 15 °C (59 °F) eller høyere.
  • Unngå overdreven belastning på ledninger når du sikrer.
  • Prøvemonter lampene i henhold til monteringsprosedyren før du fjerner papiret fra den selvklebende overflaten.
MONTER
1. Koble fra Originalutstyr (OE)-ledningsseleen på baksiden av hvert kjøre-/blink-/stopplys.
a. Monter jumperen for lampeledningsnettet (delenr. 69203270) i serie med ledningsnettet til blinklyset.
b. Fest til skjermstøtten og sikre at det ikke er kontakt med bevegelige deler eller eksosanlegg.
2. Figur 2 Bor det nedre hullet til ledningsseleen i salvesken.
a. Påfør teip på området av salvesken der du skal bore.
b. Figur 3 Bruk gummitetning (7) fra settet som en guide for plassering av boret.
c. Plasser gummitetningen mot salveskens overflate nær radiusen på siden og bunnen av salvesken.
d. Hold hele gummitetningen på den flate delen av salvesken.
e. Merk salvesken i midten av hullet i gummitetningen.
f. Bor et pilothull på 1/8 tommer .
g. Bor et hull på 7/16 tommer .
2.8. Avgrat boret hull.
Figur 2. Plassering av nedre hull på salvesken
Figur 3. Plassering av nedre hull på salvesken
3. Figur 4 Hvis du monterer Sett med innvendig LED-lys for salveske (delenr. 68000425) med Sett med markørlys for salvseke (delenr. 68000372), må du kjøpe separat to jumpere for bakre tilbehørsledningssele (delenr. 69203366).
a. Monter jumper-ledningsseleen gjennom det nedre hullet i salvesken, før begge lampekablene sammen og koble dem til kontaktene til jumper-ledningsselen nederst på salvesken.
4. Monter gummitetning til ledningssele og setets gummitetning i boret hull.
Figur 4. Føring av jumperledningsnett
5. La det bare være nok slakk i ledningsselen mellom salvesken og skjermen til at salveskene kan tas av og på.
a. Sørg for at slakk ikke kommer i kontakt med bevegelige deler.
6. Figur 5 Monter magnetbrakett.
MERK
Lyset er automatisk og har ingen av/på-bryter.
  • Lyset slås automatisk på når sensoren i lampen registrerer at magneten ikke er på linje (salveskelokket er åpent), og slås av når magneten er på linje (salveskelokket er lukket).
  • Enheter som er følsomme for magneter, bør ikke plasseres i nærheten av magnetbraketten.
a. Fjern salveskens låsemutter (4) og kabelmonteringskam (3). Se i servicehåndboken.
b. Fjern låseskruene (2) til salveskene og kast dem. Se i servicehåndboken.
c. Monter magnetbraketten (1) på toppen av salveskelåsen med nye skruer (2) fra settet. Stram til.
Tiltrekningsmoment: 2,6–3,2 N·m (23–28 in-lbs)
MERK
Bekreft at metallkompresjonsbegrenserne er til stede på braketten.
6.4. Monter kabelmonteringskammen (3) og mutteren (4). Stram til.
Tiltrekningsmoment: 2,82–3,95 N·m (25–35 in-lbs)
1Magnetisk brakett
2Skrue (2)
3Kabelkam
4Mutter
Figur 5. Magnetisk brakettenhet
7. Figur 6 Sjekk tilpasningen og monter innvendig lys (1).
a. Monter salvesken og kontakten til motorsykkelen og sett inn hovedsikringen på nytt.
b. Sett motorsykkelen i tilbehørsmodus.
c. Ikke fjern selvklebende foring. Teip lyset midlertidig på plass.
d. Åpne og lukk salveskelokket. Kontroller at lyset slås av ved å se på den siste centimeteren av lokkets bevegelse. Merk lampeplassering på salveskelokket.
e. Hvis lyset ikke slukkes, forskyv lampen litt forover eller bakover for å justere den mot magnetsensoren.
f. Rengjør monteringsområdet på salveskene med 50/50 blanding av isopropylalkohol og vann. La tørke helt.
g. Fjern selvklebende foring.
h. Juster lampen for å markere.
7.9. Påfør et fast, jevnt trykk på lampen for å få limet til å stivne.
1Innvendig lys
Figur 6. Innvendig lys for salveske, venstre
8. Se Figur 1 og Figur 7. Før ledningsselen inn i salvesken, fest den med kabelstropper (6) og ankre (8).
9. Gjenta på den andre siden.
Figur 7. Trekking av ledningssele
FERDIG
1. Monter salvesker og sørg for å koble til ledningsselen til lyset under monteringen. Se servicehåndboken.
2. Skru tenningsbryteren til ON (på), men ikke start motorsykkelen.
3. Kontroller at salveskelåsene fungerer som de skal. Hvis ikke, må du kontrollere at den er riktig montert og justert.
