AUDIO HARLEY-DAVIDSON DIDUKUNG OLEH KIT PEMASANGAN AMPLIFIER SEKUNDER ROCKFORD FOSGATE

941003682024-07-10

INFORMASI UMUM

Tabel 1. Informasi Umum

Kit	Alat-alat yang Disarankan	Level Keahlian⁽¹⁾
76001302	Kaca Mata Pelindung, Kunci Torsi

(1) Perlu mengencangkan hingga nilai torsi atau peralatan dan teknik lain yang memadai

ISI KIT

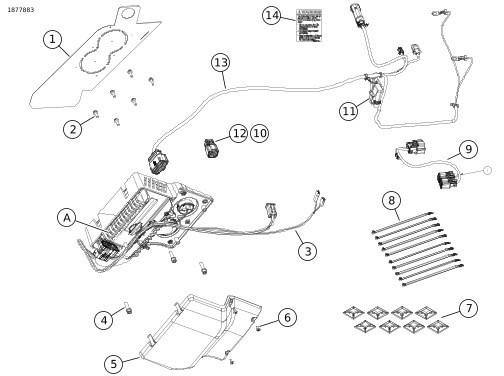

Gambar 1. Isi Kit: Audio Harley-Davidson Didukung Oleh Kit Pemasangan Amplifier Sekunder Rockford Fosgate

Tabel 2. Isi Kit: Audio Harley-Davidson Didukung Oleh Kit Pemasangan Amplifier Sekunder Rockford Fosgate

	Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan.
	Item	Jumlah	Deskripsi	No. Komponen	Catatan
	1	1	Templat, bor	76001389
	2	6	Sekrup, T15	10200065
	3	1	Harnes internal dengan kompartemen amplifier	Tidak dijual terpisah
	4	3	Sekrup, ¼-20	10200947
	5	1	Panel penutup	Tidak dijual terpisah
	6	3	Sekrup, langsung pasang	68042-99
	7	8	Penambat, pengikat kabel	69200342
	8	10	Tali strap kabel	10065
	9	1	Harnes, aksesori amplifier	69203486
	10	6	Pin segel	69203106
	11	1	Sekring, 40A	72371-95
	12	1	Housing, 6 jalur	72414-07BK
	13	1	Harnes eksternal	Tidak dijual terpisah
	14	1	Label kapasitas, saddlebag	14002201
Item disebutkan dalam teks, tetapi tidak disertakan dalam kit
	A	1	Amplifier, audio

UMUM

Lembar instruksi juga tersedia secara elektronik. Untuk memverifikasi bahwa Anda menggunakan versi terkini yang tersedia, lakukan salah satu hal berikut:

Buka h-d.com/isheets.
Pindai kode QR di sudut kiri atas lembar instruksi

CATATAN

Lembar instruksi ini mungkin berisi Video Tambahan untuk membantu pemasang dengan penjelasan bagian tertentu dari rakitan. Tautan ke video akan ditempatkan di akhir lembar instruksi ini.

Model

Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com .

Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.

Persyaratan Pemasangan

PERINGATAN

Keselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)

CATATAN

Lembar instruksi ini merujuk pada informasi manual servis. Manual Servis dan Manual Diagnostik Kelistrikan (EDM) untuk tahun dan model sepeda motor diperlukan untuk pemasangan ini.

Item-item ini tersedia di dealer Harley Davidson setempat.

Untuk pemasangan ini, diperlukan pembelian terpisah Kit Subwoofer Primer (No. Komponen 76001376).
Untuk pemasangan ini, diperlukan pembelian terpisah Kit Amplifier Sekunder (No. Komponen 76001444).

Sebaiknya pemasangan dilakukan oleh teknisi di dealer Harley-Davidson.

Untuk memastikan kinerja audio yang benar, pengaturan speaker di Unit Kontrol Infotainment (IFCU) ATAU Digital Technician II (DT II) diperlukan untuk konfigurasi audio dan pembaruan perangkat tegar amplifier.

PERSIAPAN

CATATAN

Model dengan keamanan: Nonaktifkan sistem keamanan. Lihat manual servis.

1.	Lepas tas sadel sisi kiri dan kanan. Lihat manual servis.
2.	Lepas penutup samping kiri dan kanan. Lihat manual servis.
3.	Lepas sekring utama. Lihat manual servis.
4.	Lepas jok. Lihat manual servis.
5.	Lepas caddy atas untuk mendapatkan akses ke baterai. Lihat manual servis.

MODIFIKASI TAS SADEL

Hanya Kendaraan Tanpa Speaker di Penutup Tas Sadel

CATATAN

Templat bor harus diletakkan rata pada semua permukaan tas sadel agar posisi lubang tepat.

CATATAN

Sangatlah berhati-hati agar tidak merusak permukaan yang dicat.

Disarankan untuk menandai lubang dengan penanda ujung lunak, kemudian mengukur tanda dengan skala atau kaliper untuk memastikan keselarasan lubang yang tepat ke panel harnes internal.

1.	Gambar 2 Posisikan templat bor (1) di belakang tas sadel kanan dengan sisi oranye menghadap ke luar. a. Pasang templat bor (1) di atas gromet dudukan belakang (2). b. Ikuti kontur (3) dari tas sadel di bawah gromet (2). c. Lipat templat bor (5) di bagian bawah tas sadel sesuai petunjuk. d. Gunakan selotip (4) untuk melekatkan templat bor (1) di beberapa lokasi.
2.	CATATAN Berhati-hatilah untuk tidak memotong bagian luar perimeter lubang konektor untuk mencegah pemasangan panel yang longgar atau penyegelan gasket yang tidak tepat. Modifikasi tas sadel kanan. a. Lokasi alat penanda titik bor ditandai (A dan B) pada templat. b. Bor enam lubang dudukan di lokasi (A). Diameter: 6 mm (¼ in) c. Bor dua konektor melewati lubang di lokasi (B). Diameter: 70 mm (2¾ in) d. Rapikan tepian lubang dengan mengampelas permukaannya secara lembut.
3.	Gambar 1 Pasang label kapasitas tas sadel (14). a. Pasang di label saat ini.

1	Templat bor
2	Gromet
3	Kontur tas sadel
4	Selotip (4)
5	Lipat templat

Gambar 2. Templat Bor

LEPAS PANEL ATAU HARNES

Hanya Kendaraan yang Dilengkapi Speaker di Penutup Tas Sadel

CATATAN

Berhati-hatilah karena sekrup panel harnes memiliki kait pengunci dan dapat dengan mudah dilepas.

1.	Lepas panel harnes OE audio tas sadel kanan. Lihat Buka Manual.
2.	Lepas harnes audio dari bagian dalam tas sadel.

PASANG

Pasang amplifier sekunder ke panel harnes. Persyaratan Pemasangan

a. Ikuti instruksi dalam kit ini.

Jika dilengkapi dengan kunci sentral, lihat EDM.

a. Jika dilengkapi dengan kunci daya, lepaskan pin harness pock lock dari Produsen Peralatan Asli (OEM) harness saddlebag interior.

b. Gambar 3 Lepas sumbat segel dari rongga 3 dan 4 di konektor panel 6 arah saddlebag kanan baru [289A].

c. Masukkan terminal kunci sentral TN/O ke dalam rongga 3 (1).

d. Masukkan terminal kabel pembuka kunci listrik TN/R ke dalam rongga 4 (2).

1	Rongga 3 TN\O Kabel kunci listrik
2	Rongga 4 TN\R Kabel pembuka kunci listrik

Gambar 3. Konektor Panel 6 Arah [289A] Lihat

Pasang panel harnes ke dalam tas sadel.

a. Lihat Gambar 4 dan Gambar 5. Pasang panel harnes (2).

1	Sekrup (6)
2	Panel harnes

Gambar 5. Panel Harnes Amplifier Terpasang

3.2.	Pasang sekrup (1). Kencangkan. Torque: 2,28–2,79 N·m (20,2–24,7 in-lbs)

1	Sekrup (6)
2	Panel harnes
3	Amplifier

Gambar 4. Panel Harnes Amplifier

Gambar 6 Pastikan pengikat kabel (1) sudah terpasang. Jika tidak, pasang pengikat kabel untuk mengencangkan harnes ke panel seperti yang ditunjukkan.

a. Arahkan kabel kunci listrik keluar dari bagian bawah panel harnes di sepanjang harnes audio.

1	Tali strap kabel

Gambar 6. Pengikat Kabel Panel Harnes Amplifier

Gambar 7 Pasang penutup panel amplifier (1).

a. Pastikan tab (3) terpasang dengan benar.

5.2.	Pasang sekrup (2). Kencangkan. Torque: 0,73–0,89 N·m (6,5–7,9 in-lbs)

1	Penutup amplifier
2	Sekrup (3)
3	Tab (2)

Gambar 7. Penutup Amplifier (Sekunder)

Harnes interior Gambar 8 akan diarahkan seperti yang ditunjukkan. Penambat/pengikat kabel dan pemandu kabel akan digunakan saat memasang kit subwoofer.

1	Konektor subwoofer
2	Konektor positif speaker di penutup tas sadel (kabel LBE)
3	Konektor negatif speaker di penutup tas sadel (kabel LBE/BK)

Gambar 8. Kabel Interior Tas Sadel

CATATAN

Jika memasang amplifier sekunder dengan kit speaker tambahan, tunggu hingga semua komponen speaker terpasang sebelum membuat sambungan apa pun. Lihat petunjuk pemasangan speaker atau kit harnes yang sesuai.

Gambar 1 Pasang harnes internal (13).

a. Lihat Gambar 9 dan Gambar 10. Rutekan harnes tas sadel eksternal di sepanjang rel rangka belakang kanan. Pasang harnes secara longgar ke titik jangkar dengan menggunakan pengikat kabel (1). Jangan kencangkan pengikat kabel.

b. Jika dilengkapi, sambungkan konektor 6 arah [289B] ke panel [289A] dan kencangkan dengan harnes eksternal baru dari kit.

c. Gambar 1 Jika tidak dilengkapi dengan speaker tas sadel atau kunci sentral, masukkan pin segel (10) ke konektor 6 arah (12) dan kencangkan ke konektor panel [289A].

d. Pasang tas sadel untuk memeriksa panjang harnes. Sisakan panjang harnes yang cukup agar lebih mudah menghubungkan ke tas sadel.

e. Pastikan harnes tidak akan menyentuh bagian yang bergerak.

f. Kencangkan pengikat kabel yang menahan bagian belakang harnes.

Arahkan harnes ke depan antara sepatbor belakang dan rangka ke dalam area kotak baterai.

a. Lihat Gambar 9 dan Gambar 11. Hubungkan konektor harnes eksternal [350A_1] ke konektor harnes amplifier aksesori [350B_1] (keduanya dengan pita kuning)

1	[289B_2] Konektor tas sadel kanan (16 arah)
2	[43B] Dudukan sekring amplifier (sekring 40 amp)
3	[351A_1] Output audio (selotip biru muda dan biru)
4	[350B_1] Output A2B (selotip hijau)
5	[350A_1] Input A2B (selotip kuning)
6	Kabel baterai (+)
7	Kabel baterai (-)

Gambar 9. Konektor Harnes Eksternal

1	Titik jangkar
2	Penopang sepatbor belakang

Gambar 10. Penopang Sepatbor Belakang

1	[325A_1] PNA belakang (12 arah)
2	[350A_1] Input A2B (selotip kuning)
3	[350B_1] Output A2B (selotip hijau)
4	[351A_1] Output RH Amp (selotip biru muda dan biru)

Gambar 11. Tampilan Atas Perutean Bawah Sadel Harnes Eksternal

Gambar 12 Lepas dudukan sekering [43B] dari penutup pelindung dari cuaca.

a. Pasang sekering 40A ke dudukan sekering [43B], pasang di penutup pelindung dari cuaca dan kencangkan dengan pengikat kabel ke harnes atau rangka yang berdekatan.

b. Jangan kencangkan ke selang rem.

10.

Arahkan harnes kabel bateraii ke bawah dan di bawah modul Sistem Pengereman Antiterkunci (ABS), maju ke bagian depan tempat baterai. Cabang positif baterai lebih panjang dari negatif.

a. Hubungkan kabel baterai negatif.

10.2.

Hubungkan kabel baterai positif.

1	[43B] Dudukan sekring amplifier (sekring 40 amp)
2	Daya baterai (positif dan negatif)

Gambar 12. Tampilan Kanan Perutean Bawah Sadel Harnes Eksternal

11.

Pasang caddy atas. Lihat manual servis.

12.

Gambar 1 Pasang harnes amplifier aksesori (9).

a. Gambar 13 Lepas sumbat penutup pelindung dari cuaca dari konektor harnes 12 arah [325A_1] (1) di atas tempat baterai.

12.2.

Masukkan konektor [325B_1] ke harnes kendaraan [325A_1] dan rutekan semua cabang seperti yang ditunjukkan.

1	[325B_1] Konektor Harnes (konektor 12 arah)
2	[350B_1] Output A2B (selotip kuning)
3	[325B_2] PNA CAN/Tenaga belakang (selotip oranye)
4	[325B_3] [325B_3] Tenaga PNA Belakang (selotip merah)

Gambar 13. Harnes Amplifier Aksesori

13.

Tutup semua konektor yang tidak digunakan dengan sumbat segel yang disediakan.

SELESAI

CATATAN

Untuk mencegah kerusakan pada sistem suara, pastikan ignisi dalam posisi OFF sebelum memasang sekring utama.

CATATAN

Selesaikan pemasangan semua kit audio sebelum melakukan operasi ini.

1.	Pasang jok. Setelah memasang jok, pastikan jok terpasang kencang dengan menariknya ke atas. Lihat manual servis.
2.	Pasang sekring utama. Lihat manual servis.
3.	Pasang penutup samping. Lihat manual servis.
4.	Pasang tas kargo. Lihat manual servis.

KONFIGURASI

CATATAN

Perbarui perangkat lunak dalam urutan ini:

Langkah 1. Perbarui perangkat lunak Unit Kontrol Infotainment (IFCU) ke versi terbaru.
Langkah 2. Perbarui perangkat lunak amplifier ke versi terbaru.

Jangan lanjutkan tanpa melakukan pembaruan ini.

1.	Dari situs web www.harley-davidson.com. a. Pilih: Pembaruan Perangkat Lunak Ini terkait dengan Sumber Dukungan Infotainment. b. Pilih: OS Skyline^TM Unit kontrol infotainment (IFCU) yang terletak dalam Daftar Isi. c. Ikuti petunjuk untuk mentransfer pembaruan ke (IFCU) dan Amplifier sebagaimana dilengkapi.
2.	Lakukan konfigurasi sistem HANYA setelah semua kit aksesori audio telah dipasang.
3.	Nyalakan kendaraan dalam mode aksesori.
4.	Di Unit Kontrol Infotainment (IFCU): a. Pilih: Ikon pengaturan. b. Pilih: Pengaturan Suara. c. Ikuti petunjuk di layar untuk perubahan sistem audio yang berlaku.
5.	Setelah selesai, matikan kendaraan selama 60 detik.
6.	Nyalakan kembali, pastikan pengoperasian sistem audio telah benar.

CATATAN

Jika sistem audio memiliki subwoofer yang terhubung, dioperasikan pada volume penuh dan subwoofer gain pada level 10 saat idle untuk jangka waktu yang sangat lama, tegangan baterai dapat turun dan sistem dapat masuk ke mode load shed dengan kinerja yang berkurang hingga status pengisian daya baterai yang memadai dipulihkan.
