ערכת SCREAMIN EAGLE MILWAUKEE EIGHT 128/131 שלב IV עבור קליפורניה
941004222025-01-23
מידע כללי
טבלה 1. מידע כללי
ערכות
כלים מוצעים
רמת המיומנות(1)
92500107, 92500108, 92500109, 92500110, 92500111, 92500112
משקפי בטיחות, מפתח מומנט
(1) יש צורך בטכנאי דיגיטלי II (‏DTII) והתקנה אצל סוכן
תכולת הערכה

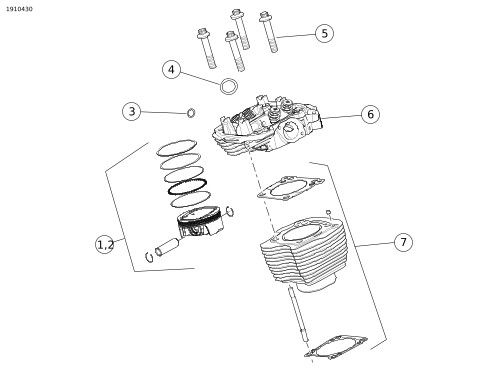

איור 1. תכולת הערכה: קצה עליון של רכיבי Screamin' Eagle Milwaukee-Eight™‎ שלב 4
טבלה 2. תכולת הערכה: קצה עליון של רכיבי Screamin' Eagle Milwaukee-Eight™‎ שלב 4
יש לוודא שכל התכולה נמצאת בערכה לפני שמתקינים אותה או שמסירים פריטים מכלי הרכב.
פריט
כמות
תיאור
מספר חלק
הערות
1
1
ערכת בוכנה, 128
21900101
כולל הוראה J06687
2
1
ערכת בוכנה, 131
21900099
כולל הוראה J06687
3
4
טבעת O, סעפת נוזל קירור
11900090
4
2
אטם מפלט
65324-83B
5
8
אום מאוגנת
10200303
6
1
ערכת ראש צילינדר, מקורר אוויר (גרניט שחור)
16500749
כולל הוראה 94100117
ערכת ראש מנוע, קירור באוויר (שחור HOG)
16500750
7
1
ערכת צילינדר (גרניט שחור)
16800404
כולל הוראה J06682
ערכת צילינדר (שחור HOG)
16800407
איור 2. תכולת הערכה: רכבת שסתומים Screamin' Eagle מילווקי-שמונה™ רכיבי שלב IV
טבלה 3. תכולת הערכה: רכבת שסתומים Screamin' Eagle מילווקי-שמונה™ רכיבי שלב IV
יש לוודא שכל התכולה נמצאת בערכה לפני שמתקינים אותה או שמסירים פריטים מכלי הרכב.
פריט
כמות
תיאור
מספר חלק
הערות
1
4
טבעת O
11293
2
4
טבעת O
11132A
3
4
טבעת O
11145A
4
2
אטם, כיסוי מרים
25700362A
5
1
ערכת מרים, קיבולת גבוהה
18572-13
6
2
אטם, כיסויי Rocker תחתון
25700425A
7
2
טבעת O, נשם
11900116
8
2
אטם, כיסויי Rocker עליון
25700372B

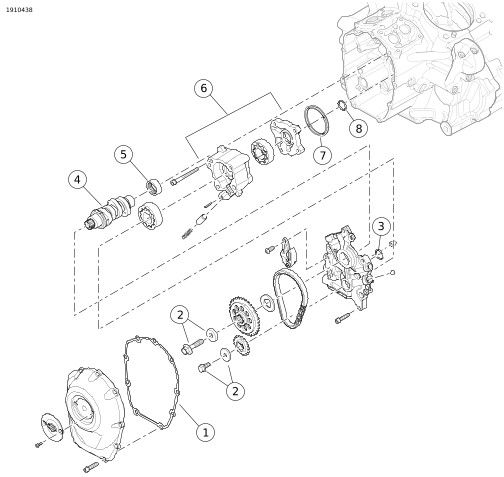

איור 3. תכולת הערכה: תא פקה Screamin' Eagle מילווקי-שמונה™ רכיבי שלב IV
טבלה 4. תכולת הערכה: תא CAM: Screamin' Eagle מילווקי-שמונה™ רכיבי שלב IV
פריט
כמות
תיאור
מספר חלק
הערות
1
1
אטם, כיסוי cam
25700370A
2
1
ערכת חיבור של גלגל שיניים הנעה לגל זיזים
25566-06
יש לרכוש בנפרד
3
1
טבעת O, לוחית cam למשאבת שמן
11900103
4
1
גל זיזים, SE8-517
25400353
5
1
מיסב זיזים
9298B
6
1
משאבת שמן (קירור בשמן)
62400247
רכישה בנפרד, לפי הצורך
1
משאבת שמן (קירור כפול)
62400248
רכישה בנפרד, לפי הצורך
7
1
אטם
62400205
רכישה בנפרד, לפי הצורך
8
1
טבעת O, משאבת שמן לבית ארכובה
11293
פריטים כלולים אבל לא מוצגים
1
ערכת גוף מצערת 64 מ“מ של Screamin' Eagle
27200040
כולל הוראה J06346
1
ערכת הזרקה בזרימה גבוהה של Screamin' Eagle
27400040
1
ערכת קניסטר לקליטת אדי הדלק
60900103
כולל הוראה 94100244
1
מכסה תזמון
25600117
כולל הוראה J06689
1
תווית פרטי מוצר
לא נמכר בנפרד
1
עיטור 128 שלב IV
25600127
1
עיטור 131 שלב IV
25600129
1
סעפת פליטה
65600452
1
ערכת מצנן שמן בסיוע מאוורר
62700204
כלול בערכה 29500107B
הערה
יש לוודא שכל התכולה נמצאת בערכה לפני שמתקינים אותה או שמסירים פריטים מכלי הרכב.
כללי
דף הוראות זמין גם באופן אלקטרוני. כדי לוודא שאתה משתמש בגירסה העדכנית ביותר הזמינה, בצע אחת מהפעולות הבאות:
  • היכנס אל ראה: h-d.com/isheets
  • סרוק קוד QR בפינה השמאלית העליונה של גיליון ההוראות
הערה
ייתכן שסרטון עזר כלול בגיליון הוראות זה על מנת לסייע למתקין ולהראות בבירור חלק מסוים בהרכבה. ניתן לאתר קישור לסרטון בסופו של גיליון הוראות זה.
דגמים
למידע על ההתאמה לדגמים ניתן לעיין בקטלוג הקמעונאי של חלקים ואביזרים (Parts and Accessories) (P&A) או בדף "Parts and Accessories" (חלקים ואביזרים) באתר www.harley-davidson.com .
ודא שאתה משתמש בגרסה העדכנית ביותר של דף ההוראות. היא זמינה ב: h-d.com/isheets
יש ליצור קשר עם מרכז התמיכה ללקוחות של Harley-Davidson בטלפון 1-800-258-2464 (ארה“ב בלבד) או 1-414-343-4056.
דרישות התקנה
אזהרה
הבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
הערה
גיליון הנחיות זה מתייחס למידע במדריך השירות. יש צורך במדריך הטיפולים לאופנועים מהשנה ומהדגם המסוימים לצורך ההתקנה הזו. ניתן לקבל אותו דרך:
  • סוכנות של Harley-Davidson.
  • פורטל המידע על תיקונים של Harley-Davidson (H-D Service Information Portal): הגישה היא למנויים; מכיל מידע עבור רוב דגמי שנת 2001 והדגמים החדשים יותר. למידע נוסף, ראה את השאלות הנפוצות על מינויים .
הערה
תווית המידע של המוצר הנכללת בערכה זו נדרשת רק במדינת קליפורניה. תווית מידע המוצר נדרשת כדי לעבור את תכנית הערפיח של קליפורניה בדוק את PROGROM
    פריטים אלה זמינים בסוכנות Harley-Davidson המקומית.
  • דגמים עם מנוע 107 מהשנים 2017-2018: נדרשת רכישה בנפרד של ערכת מצמד ליישומים במומנט גבוה Screamin' Eagle® (SE) (מס' חלק REMOVE 37000258).
  • דגמי 2017-2019: נדרשת רכישה בנפרד של ערכת מכלול משאבת שמן (מס' חלק 62400247 - קירור בשמן או 62400248 - קירור כפול).
  • רכישה נפרדת של ערכת ניקוי אוויר זרימה גבוהה עבור Screamin Eagle.
  • נדרשת רכישה בנפרד של ערכת נעילה לגל הזיזים (מס' חלק 25566-06).
  • נדרשת רכישה בנפרד של ערכת תותבי מרווח לגל הזיזים (מס' חלק 25928-06).
  • הערכה דורשת מודול בקרה אלקטרוני (ECM) כיול מחדש. פנה לסוכן של Harley-Davidson.
הערה
הערכה דורשת כיול מחדש של ECM. פנה לסוכן של Harley-Davidson. נדרש מדריך טיפולים לאופנוע מהדגם שלך על מנת לבצע התקנה זו, והוא זמין אצל סוכן Harley-Davidson.
הכנה
1. הסר את מיכל הדלק. עיין במדריך הטיפולים.
2. הסר את המושב. עיין במדריך הטיפולים.
3. הסר את הנתיך הראשי. עיין במדריך הטיפולים.
הסר
הערה
השלבים הבאים ניתנים כמסגרת כללית של ההליך. פעל בהתאם לנהלים במדריך הטיפולים.
1. הסר את מכלל מסנן האוויר.
2. הסר את מערכת הפליטה.
3. הסר את מודול האינדוקציה.
4. נתק את חיבורי הרתמה מראש הצילינדר.
5. הסר את הסעפות והצינורות של שמן הקירור מהמנוע.
6. הסר את מכסי הנדנדים, זרועות הנדנד, מוטות הדחיפים וצינורות מוטות הדחיפים.
7. הסר את ראשי הצילינדר, הצילינדר, והבוכנות.
8. הסר את מכסה המרים, והתקנים נגד-סיבוב ואת המרימים.
9. הסר את כיסוי ה-CAM, צלחת CAM, ואת גל הזיזים.
10. הסר את מיסב ה- cam הפנימי.
11. הסר את המצמד, אלא אם כבר מותקן מצמד עם עשר לוחיות. עיין במדריך הטיפולים.
התקנה
הערה
השלבים הבאים ניתנים כמסגרת כללית של ההליך. פעל בהתאם לנהלים במדריך הטיפולים.
1. התקן את המצמד באמצעות המצמד עם עשר הלוחיות. ראה את דף ההוראות -J06246 ואת מדריך הטיפולים.
הערה
למצמד מסוג "Assist and Slip" בעל עשר הלוחיות שמשתמשים בו באופנועי Milwaukee-Eight יש קיבולת מספיקה לתמוך בערכה הזו לרוב היישומים. התקן קפיצים בעלי קיבולת גבוהה יותר רק אם מתרחשת החלקה של המצמד. קפיצים בעלי קיבולת גבוהה יותר יגבירו את המאמץ של ידית המצמד.
2. איור 3 התקן את מסב המחט של גל הזיזים (5).
3. התקן את משאבת השמן (7).
4. התקן את גל הזיזים במנוע.
5. הרכב את לוח הזיזים ואת הינע גל הזיזים.
6. ודא שסימני הטיימינג של גל הזיזים וגל הארכובה מיושרים כהלכה.
7. התקן את מרימי השסתומים (מסופקים בערכה), את ההתקן למניעת סיבוב, את אטמי כיסוי מרימי השסתומים (מסופקים בערכה) ואת כיסויי מרימי השסתומים.
8. התקן בוכנות וצילינדרים המסופקים בערכה. בצע את ההוראות שסופקו עם ערכת הבוכנה והצילינדר.
הערה
ערכה זו משתמשת ברצף מומנט הידוק ראש מיוחד.
9. התקן את ראשי הצילינדר באמצעות אומי פלאנג‘ חדשים הנמצאים בערכה. בצע את ההוראות שסופקו עם ערכת ראש הצילינדר.
10. התקן גלילי מוט דחיפה ואת מוטות הדחיפה באמצעות טבעות O מסופקת בערכה.
11. כאשר הבוכנה נמצאת סמוך למיקום נקודה מתה תחתונה (Bottom Dead Center) (BDC) של מהלך ההנעה, התקן את זרועות הנדנדים.
12. הדק לסירוגין את הברגים למשוך את מוט ה-ROCKER באופן שווה.
13. התקן כיסויי Rocker.
14. ודא שסימני הטיימינג של גל הזיזים וגל הארכובה מיושרים כהלכה.
15. התקן את כיסוי ה-cam ואטם חדש המסופקים בערכה.
16. הכן את מודול האינדוקציה הנכלל בערכה להתקנה. ראה את ההוראות שהגיעו עם מודול האינדוקציה.
17. התקן מזרקי דלק בריכוז גבוה.
18. התקן מודול אינדוקציה
19. התקן מערכת קירור/סעפת שמן לראשי הצילינדר.
a. נקה ביסודיות את כל החומרי ה-threadlocking מהברגים והחורים. עיין במדריך הטיפולים.
b. נקה את כל הלכלוך מהחלקים הנצמדים.
c. התקן את טבעות ה-O הכלולות בערכה.
20. דגמי Touring עם קירור באוויר: התקן את מצנן השמן המקורר באמצעות מניפה (כלול בערכה).
21. התקן את מערכת הפליטה.
a. בדגמי Touring יש להשתמש בסעפת הפליטה הכלולה בערכה.
22. התקן מכלול מנקה האוויר
a. עיין בגיליון ההוראות הכלול בערכת מסנן האוויר לספיקה גבוהה של SE שנרכשה בנפרד.
23. התקן את תווית המידע החדשה (כלולה בערכה).
a. אתר את תווית מספר זיהוי רכב (VIN) על צינור המסגרת התחתון.
b. שים את תווית המידע בצינור התחתון של המסגרת ישירות מתחת לתווית VIN.
סיום
1. התקן את מיכל הדלק. עיין במדריך הטיפולים.
2. התקן את הנתיך הראשי. עיין במדריך הטיפולים.
3. קירור כפול: מלא את מערכת נוזל הקירור ונקז אוויר. עיין במדריך הטיפולים.
4. התקן את המושב. לאחר התקנת המושב, משוך אותו כלפי מעלה כדי לוודא שהוא מאובטח. עיין במדריך הטיפולים.
התראה
יש לכייל מחדש את ה-ECM בעת התקנת ערכה זו. כיול לא נכון של ה-ECM עלול לגרום נזק חמור למנוע. (00399b)
5. כייל את מודול הבקרה האלקטרוני (ECM) עם הכיול המתאים לתצורה. לפרטים, פנה לסוכן של Harley-Davidson.
6. הנח לאופנוע לפעול עד שהמנוע יגיע לטמפרטורת העבודה הרגילה. חזור מספר פעמים כדי לוודא פעולה תקינה.
7. עיין במדריך למשתמש לגבי הכללים לרכישה ראשונה.
תווית הצו המנהלי של קליפורניה לפליטות מזהמים
תווית מידע מוצר זו נדרשת אך ורק במדינת קליפורניה. תווית מידע מוצר זה נדרשת כדי לעבור את תכנית בדיקת הערפיח של קליפורניה .
1. שים את תווית המידע בצינור התחתון הימני של המסגרת ישירות מתחת לתווית VIN .
2. אסור להתקין את תווית המוצר הזו מעל תוויות מידע מוצר אחרות.
3. אסור להתקין את תווית מידע המוצר הזו בכלי רכב כלשהם מלבד אלה שצוינו במפורש.
הפניה טבלה 5 להלן עבור מספר EO .
טבלה 5. תווית הצו המנהלי של קליפורניה לפליטות מזהמים
תיאור
מספרי חלקים של שלב IV
מספר חלק של תווית הצו המנהלי
תווית הצו המנהלי של קליפורניה לפליטות מזהמים
92500107, 92500108, 92500109 92500110, 92500111, 92500112
14002727
