SCREAMIN EAGLE MILWAUKEE OTTE 128/131 STAGE IV CALIFORNIEN KIT
941004222025-01-23
GENEREL INFORMATION
Tabel 1. Generelle oplysninger
Sæt
Foreslåede værktøjer
Færdighedsniveau(1)
92500107, 92500108, 92500109, 92500110, 92500111, 92500112
Sikkerhedsbriller, momentskruenøgle
(1) DTII og forhandlerinstallation påkrævet
SÆTTETS INDHOLD

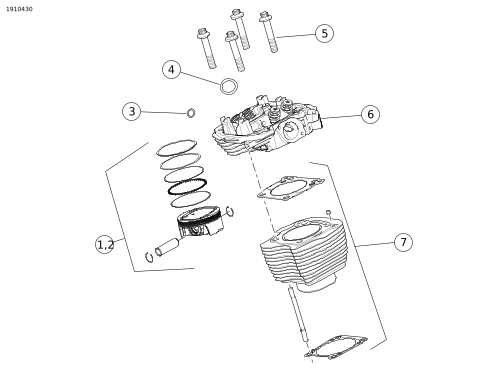

Figur 1. Sættets indhold: Screamin' Eagle Milwaukee-Eight™ Stage IV topstykke-komponenter
Tabel 2. Sættets indhold: Screamin' Eagle Milwaukee-Eight™ Stage IV topstykke-komponenter
Kontrollér, at alle dele er i sættet, inden du monterer eller afmonterer elementer fra køretøjet.
Punkt
Antal
Beskrivelse
Delnr.
Noter
1
1
Stempelsæt, 128
21900101
Indeholder instruktion J06687
2
1
Stempelsæt, 131
21900099
Indeholder instruktion J06687
3
4
O-ring, kølervæskemanifold
11900090
4
2
Udstødningspakning
65324-83B
5
8
Flangemøtrik
10200303
6
1
Topstykkesæt, luftkølet (sort granit)
16500749
Indeholder instruktion 94100117
Cylinderhovedsæt, luftkølet (HOG sort)
16500750
7
1
Cylindersæt (sort granit)
16800404
Indeholder instruktion J06682
Cylindersæt (HOG sort)
16800407
Figur 2. Sættets indhold: Screamin' Eagle Milwaukee-Eight™ Stage IV ventiltog-komponenter
Tabel 3. Sættets indhold: Screamin' Eagle Milwaukee-Eight™ Stage IV ventiltog-komponenter
Kontrollér, at alle dele er i sættet, inden du monterer eller afmonterer elementer fra køretøjet.
Punkt
Antal
Beskrivelse
Delnr.
Noter
1
4
O-ring
11293
2
4
O-ring
11132A
3
4
O-ring
11145A
4
2
Pakning, liftelåg
25700362A
5
1
Liftesæt, høj kapacitet
18572-13
6
2
Pakning, nedre vippelåg
25700425A
7
2
O-ring, ånderør
11900116
8
2
Pakning, øvre vippelåg
25700372B

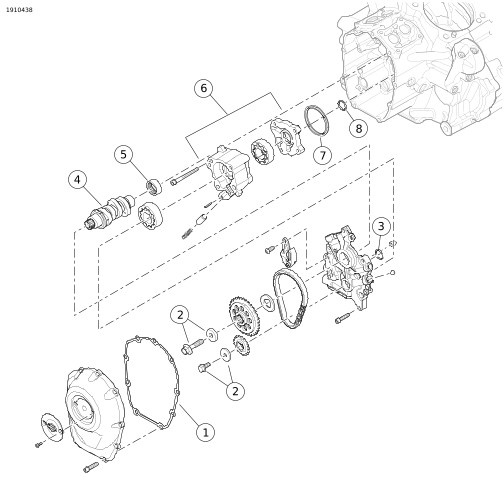

Figur 3. Sættets indhold: Screamin' Eagle Milwaukee-Eight™ Stage IV knastrum-komponenter
Tabel 4. Sættets indhold: Forspændingsknastrum: Eagle Milwaukee-Eight™ Stage IV komponenter
Punkt
Antal
Beskrivelse
Delnr.
Noter
1
1
Pakning, knastakseldæksel
25700370A
2
1
Sæt til fastholdelse af knastakseldrevs kædehjul
25566-06
Købes separat
3
1
O-ring, knastskive til oliepumpe
11900103
4
1
Knastaksel, SE8-517
25400353
5
1
knastleje
9298B
6
1
Oliepumpe (oliekølet)
62400247
Købt separat, hvis det er nødvendigt
1
Oliepumpe (Twin-kølet)
62400248
Købt separat, hvis det er nødvendigt
7
1
Pakning
62400205
Købt separat, hvis det er nødvendigt
8
1
O-ring, oliepumpe til krumtaphus
11293
Dele inkluderet, men ikke vist
1
Screamin' Eagle 64mm gashåndtagssæt
27200040
Indeholder instruktion J06346
1
Screamin' Eagle high flow injektionssæt
27400040
1
Sæt med fordampningsbeholder
60900103
Indeholder instruktion 94100244
1
Timerdæksel
25600117
Indeholder instruktion J06689
1
Produktinformationsmærkat
Sælges ikke separat
1
128 Stage IV-indsats
25600127
1
131 Stage IV-indsats
25600129
1
Udstødningshoved
65600452
1
Ventileret oliekølersæt
62700204
Inkluderet i sæt 29500107B
BEMÆRK
Kontrollér, at alle dele er i sættet, inden du monterer eller afmonterer elementer fra køretøjet.
GENERELT
Instruktionsark er også tilgængeligt elektronisk. Benyt en af følgende fremgangsmåder for at kontrollere, at du bruger den nyeste tilgængelige version:
BEMÆRK
Dette instruktionsark kan have en supplerende video, der hjælper installatøren med at afklare en bestemt del af samlingen. En linket video ville være placeret i slutningen af dette instruktionsark.
Modeller
Find oplysninger om, hvilke modeller delen passer til, i Reservedele og tilbehør (P&A) detailkataloget eller afsnittet "Parts and Accessories" (Reservedele og tilbehør) i www.harley-davidson.com .
Kontroller, at du bruger den nyeste version af instruktionsarket. Den er tilgængelig på: h-d.com/isheets
Kontakt Harley-Davidson Customer Support Center på 1-800-258-2464 (kun USA) eller 1-414-343-4056.
Installationskrav
ADVARSEL
Førerens og passagerens sikkerhed afhænger af, at dette sæt monteres korrekt. Brug de relevante procedurer i servicehåndbogen. Hvis du ikke magter proceduren eller ikke har de korrekte værktøjer, skal du få en Harley-Davidson forhandler til at udføre monteringen. Forkert montering af sættet kan resultere i dødsfald eller alvorlig personskade. (00333b)
BEMÆRK
Dette instruktionsark henviser til oplysninger i servicehåndbogen. En servicehåndbog til den pågældende motorcykelmodel og årgang er nødvendig for at udføre denne installation. Den fås hos:
  • En Harley-Davidson forhandler.
  • H-D Service-informationsportal er en abonnementsbaseret adgang, der er tilgængelig for de fleste 2001 og nyere modeller. For flere oplysninger se Ofte stillede spørgsmål om abonnementer .
BEMÆRK
Etiketten med produktoplysninger i dette sæt kræves kun i staten Californien. PRODUKTINFORMATIONSETIKET ER PÅKRÆVET FOR AT PASSERE CALIFORNIENS SMOG TJEK PROGROM
    Disse dele kan fås hos din lokale Harley-Davidson forhandler.
  • 2017-2018 Modeller med 107 motor: Separat køb af Screamin 'Eagle® (SE) koblingspladesæt med høj kapacitet (varenr. FJERN 37000258) er påkrævet.
  • 2017-2019 Models: Separat køb af oliepumpemonteringssæt (del nr. 62400247 oliekølet eller 62400248-dobbeltkølet) er påkrævet.
  • Separat køb af sæt med Screamin Eagle High Flow-luftrenser.
  • Separat køb af fastgøringssæt til knastdrev (del nr. 25566-06) er nødvendigt.
  • Separat køb af sæt med knastafstandsstykke (del nr. 25928-06) er nødvendigt.
  • Sæt kræver Elektronisk kontrolmodul (ECM) -omkalibrering. Kontakt en Harley-Davidson forhandler.
BEMÆRK
Sæt kræver ECM-rekalibrering. Kontakt en Harley-Davidson forhandler. En servicehåndbog til din motorcykelmodel kræves til denne montering og kan fås hos en Harley-Davidson forhandler.
KLARGØR
1. Afmonter brændstoftanken. Se servicehåndbogen.
2. Fjern sadlen. Se servicehåndbogen.
3. Fjern hovedsikringen. Se servicehåndbogen.
AFMONTER
BEMÆRK
De følgende trin giver et overblik over processen. Følg procedurerne i servicehåndbogen.
1. Afmonter luftrenserenheden.
2. Fjern udstødningssystem.
3. Afmonter induktionsmodul.
4. Afbryd ledningsnettets forbindelser fra cylinderhovedet.
5. Afmonter oliekølervæskerør og grenrør fra motoren.
6. Fjern vippelåg, vippearme, stempler og stempelrør.
7. Fjern cylinderhoveder, cylinder og stempler.
8. Fjern liftelåg, antirotationsenheder og lifte.
9. Fjern knastakseldæksel, knastskive og knastaksel.
10. Fjern det indre knastleje.
11. Fjern koblingen, medmindre den allerede er udstyret med en kobling på ti plader. Se servicehåndbogen.
MONTERING
BEMÆRK
De følgende trin giver et overblik over processen. Følg procedurerne i servicehåndbogen.
1. Installer kobling ved hjælp af ti pladekobling. Se instruktionsbladet J06246 og servicehåndbogen.
BEMÆRK
Ti-plade assistent og glidekobling, der anvendes i Milwaukee-Eight køretøjer, har tilstrækkelig kapacitet til at understøtte dette sæt til de fleste applikationer. Monter kun fjedre med højere kapacitet, hvis koblingsglidning opstår. Fjedre med højere kapacitet gør koblingsgrebet strammere.
2. Figur 3 Installer knastakselnålelejet (5).
3. Installer oliepumpe (7).
4. Monter knastaksel i motoren.
5. Saml knastakselplade og knastakselskive.
6. Kontroller, at indstillingsmærkerne mellem knastakslen og krumtapakslen er rettet rigtigt ind.
7. Monter lifte (fra sættet), antirotationsenhed, pakninger til liftelåg (fra sættet) og liftelåg.
8. Monter stempler og cylindre fra sættet. Følg instruktionerne, der følger med stempel- og cylindersættet.
BEMÆRK
Dette sæt bruger en særlig hovedmomentsekvens.
9. Monter cylinderhoveder med nye flangemøtrikker, der følger med sættet. Følg instruktionerne, der følger med cylinderhovedsættet.
10. Monter stempelrør og stempler med O-ringe, der følger med sættet.
11. Med stemplet ved ca. Nederste dødpunkt (Bottom Dead Center) (BDC) på arbejdsslag monteres vippearmene.
12. Spænd skiftevis skruerne for at trække vippearmsakslen lige ned.
13. Monter vippelåg.
14. Kontroller, at indstillingsmærkerne mellem knastakslen og krumtapakslen er rettet rigtigt ind.
15. Monter knastakseldæksel og ny pakning fra sættet.
16. Klargør induktionsmodulet fra sættet til montering. Se vejledningen, der følger med induktionsmodulet.
17. Monter brændstofindsprøjtningsdyser med højt flow.
18. Monter induktionsmodulet.
19. Monter kølevæske-/oliemanifold på cylinderhovederne.
a. Rengør grundigt ALT gevindlåsemateriale fra skruernes gevind og de gevindskårne huller. Se servicehåndbogen.
b. Rengør alt snavs fra pasflader.
c. Installer O-ringe, der leveres i sæt.
20. Air-Cooled Touring models: Installer ventilatorassisteret oliekøler (inkluderet i sættet).
21. Monter udstødningssystemet.
a. Touring-modeller kræver brug af udstødningshoved, der leveres i sættet.
22. Monter luftrenserenheden.
a. Se instruktionsark, der følger med separat købt SE højstrømsluftrensersæt.
23. Installer new etiket med produktoplysninger (inkluderet i sættet).
a. Find Stelnummer (VIN) etiket på rammens downtube.
b. Placer informationsetiketten på downtube af rammen direkte under VIN etiket.
UDFØRT
1. Monter brændstoftanken. Se servicehåndbogen.
2. Monter hovedsikringen. Se servicehåndbogen.
3. Twin Cooled: Fyld kølevæskesystemet og rens luft ud. Se servicehåndbogen.
4. Monter sadlen. Når sadlen er monteret, skal du trække op i den for at kontrollere, at den sidder korrekt. Se servicehåndbogen.
BEMÆRKNING
Du skal efterkalibrere ECM, når du monterer dette sæt. Hvis du ikke efterkalibrerer ECM på korrekt vis, kan det resultere i alvorlige motorskader. (00399b)
5. Kalibrer elektronisk kontrolmodul (ECM) med korrekt kalibrering til konfiguration. Se Harley-Davidson forhandler for detaljer.
6. Lad motoren køre, indtil olien har normal driftstemperatur. Gentag det flere gange for at bekræfte korrekt funktion.
7. Se instruktionsbogen for REGLER FOR TILKØRSEL.
CALIFORNIEN EO-MÆRKAT
Denne mærkat til produktoplysninger er kun påkrævet i staten Californien. MÆRKAT MED PRODUKTOPLYSNINGER ER PÅKRÆVET FOR AT BESTÅ DET CALIFORNISKE SMOG-KONTROLPROGRAM.
1. Placer informationsmærkaten på stellets højre underrør lige under VIN -mærkaten.
2. Undgå at sætte denne produktmærkat over andre mærkater med produktoplysninger.
3. Denne mærkat med produktoplysninger må ikke sættes på andre køretøjer end angivet.
Se EO-nummer i Tabel 5 nedenfor.
Tabel 5. Californien EO-mærkat
Beskrivelse
Stage IV varenumre
Delnummer for EO-mærkat
Californien EO-mærkat
92500107, 92500108, 92500109 92500110, 92500111, 92500112
14002727
